2.3 ARM处理器的命名规则

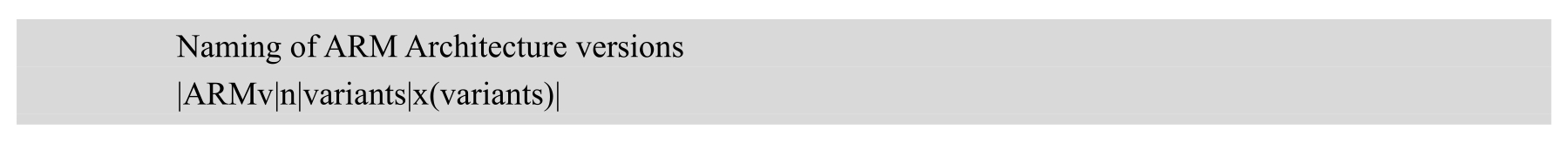

ARM命名规则分成两类：一类是基于ARM Architecture的版本命名规则，另一类是基于ARM Architecture版本的处理器系列命名规则。例如，S3C2440采用ARMv4T架构版本，ARM920T处理器系列，其中处理器核为ARM9TDMI。看完下面的规则，对这几个命名就会很清晰了。详细内容可以查看www.arm.com上的Documentation。格式如下：

分成四个组成部分：

ARMv—固定字符，即ARMⅤersion。

n—指令集版本号。迄今为止，ARM架构版本发布了7个系列，所以n=[1：7]。其中最新的版本是第7版，具体看ARM官方网站。

variants—变种。

x（variants）—排除 x 后指定的变种。常见的变种有：T—Thumb 指令集、M—长乘法指令、E—增强型 DSP 指令、J—Java 加速器 Jazelle、SIMD—ARM媒体功能扩展。

例如，ARMv5TxM表示ARM指令集版本为5，支持T变种，不支持M变种。

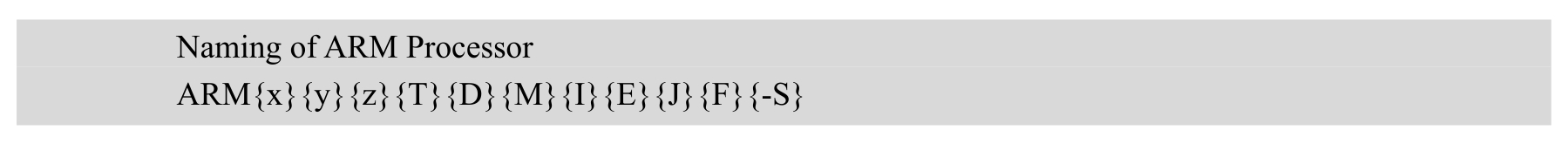

x—理器系列。

y—存储管理/保护单元。

z—cache.

T—支持Thumb指令集。

D—支持片上调试。

M—支持快速乘法器。

I—支持Embedded ICE，支持嵌入式跟踪调试。

E—支持增强型DSP指令。

J—支持Jazelle。

F—具备向量浮点单元ⅤFP。

S—可综合版本。

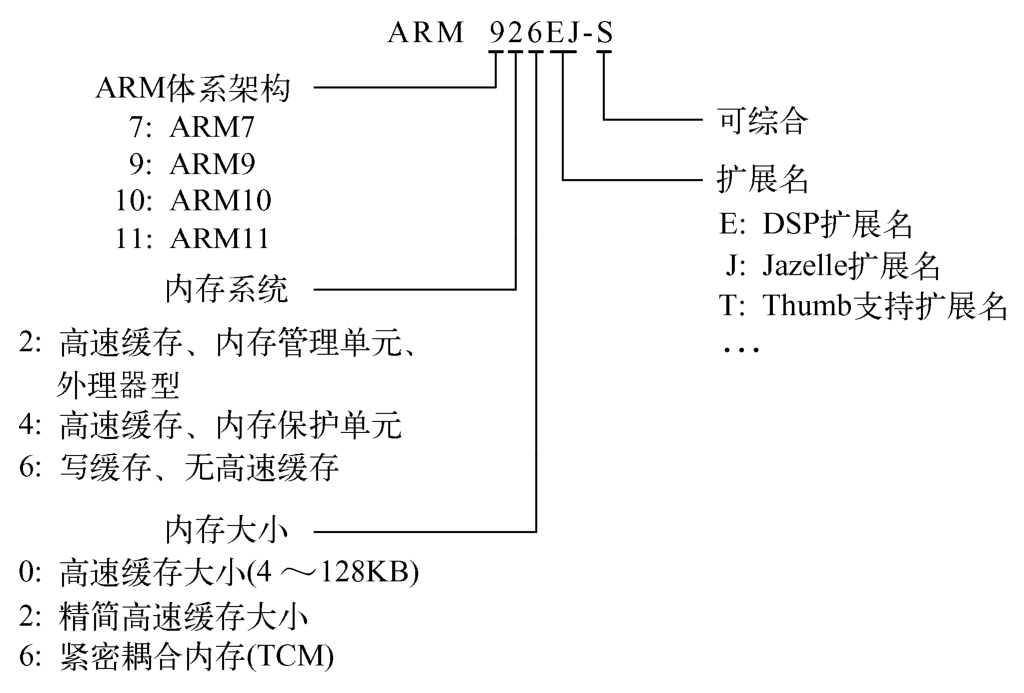

采用上述的架构，形成一系列的处理器。有时候还要区分处理器核和处理器系列。不过，在这里其实不用区分太细，毕竟这是功能的小部分的变化，核心是相同的。如ARM926EJ-S（如图2.6所示），表示ARM9处理器，处理器ID=2、高级缓存、存储管理器，TCM，支持增强型DSP指令，可综合版本。

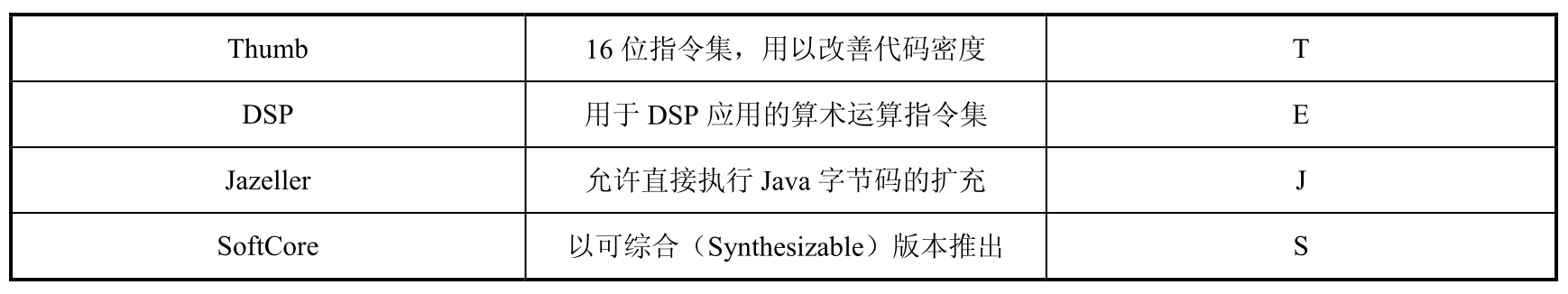

ARM核扩充标志如表2.3所示，还有一些附加的要点：存储管理单元MMU和存储保护单元MPU的主要区别是，MMU中增加了额外的硬件，以支持虚拟内存技术。存储管理单元MMU存在意味着该处理器能够处理Linux和Microsoft嵌入式操作系统（如WinCE）。ARM7TDMI之后的所有ARM内核，即使“ARM”标志后没有包含那些字符，也都包括了TDMI功能特性。可综合意味着处理器内核是以源代码形式提供的，这种源代码形式又可以被编译成一种易于EDA工具使用的形式。
