液晶显示器拆卸是显示器维修的一项基本功，下面以三星、AOC（冠杰）、飞利浦液晶显示器为例，介绍液晶显示器的拆卸方法和技巧。

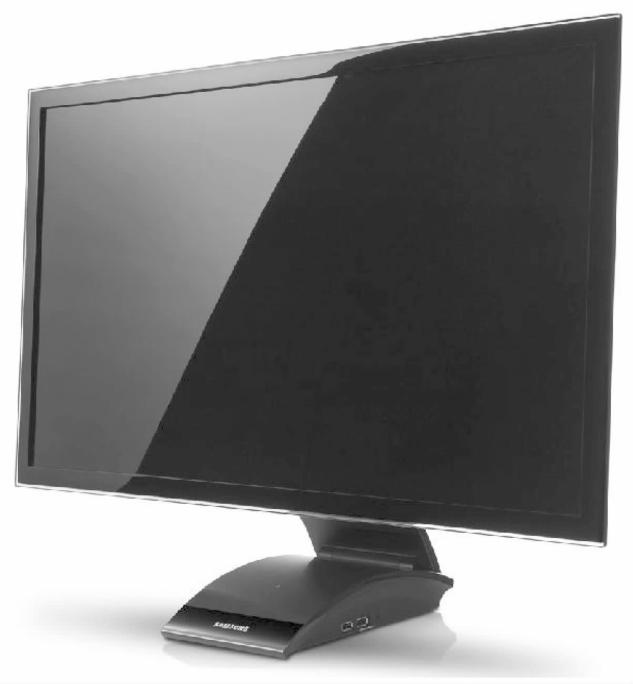

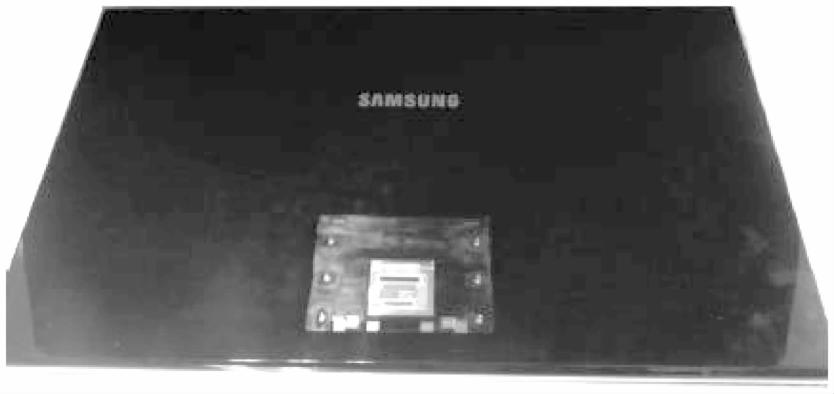

三星C23A750液晶显示器采用LED背光，最大的看点是提供了强大的无线连接技术，显示器的底座就像一个强大的扩展坞，集成了网线接口、USB Hub、音频等接口。过去需要连接在笔记本上的线，现在统统连接到显示器上就可以了。当你将笔记本电脑拿到三星C23A750系列显示器面前时，无线发射器会自动与显示器进行匹配，瞬间你笔记本上的画面就被扩展到了显示器中，另外，三星C23A750显示器提供了USB 3.0的快速连接，数据传输速率非常快。三星CA230液晶显示器的外观如图3-1所示。下面介绍其拆卸方法。
图3-1 三星CA230液晶显示器外观
1.如图3-2所示，将机体放置在最低的位置，并按箭头所示方向，将底座盖拆下。
图3-2 将底座盖拆下

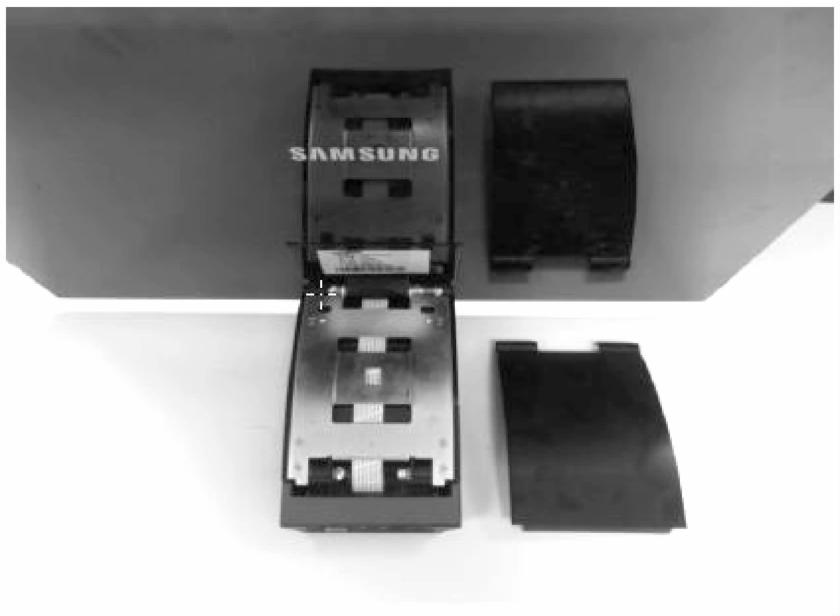

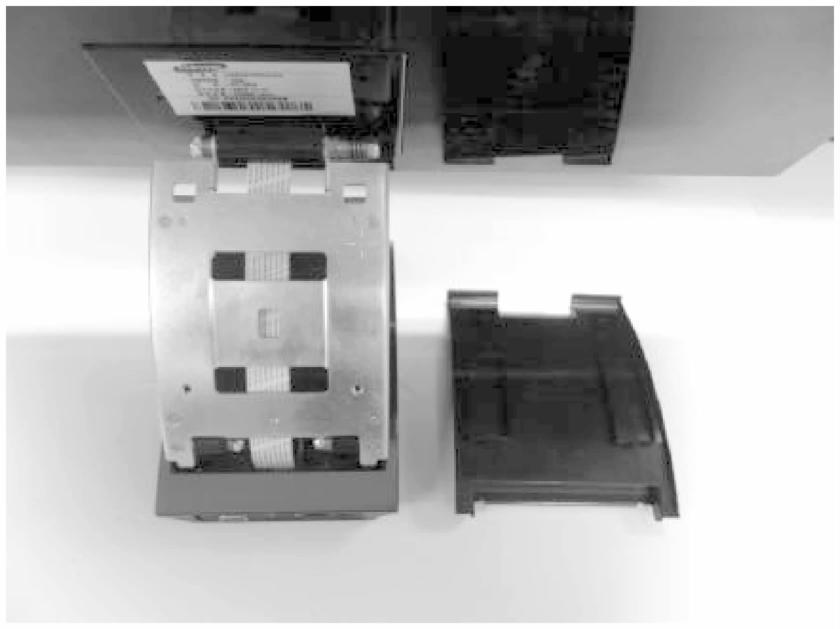

2.已拆卸的后部底座盖如图3-3所示。
图3-3 已拆卸的后部底座盖
3.如图3-4所示，将机体放置为正常状态，将前部底座盖拆下。
图3-4 拆下前部底座盖
4.已拆卸的前部底座盖如图3-5所示。
图3-5 已拆卸的前部底座盖
5.如要拆卸后部子盖，松开锁扣，并按照图3-6所示箭头方向按压后部子盖。
图3-6 拆卸后部子盖
6.松开底部的螺钉，提起底座，将底座拆下，如图3-7所示。
图3-7 拆下底座

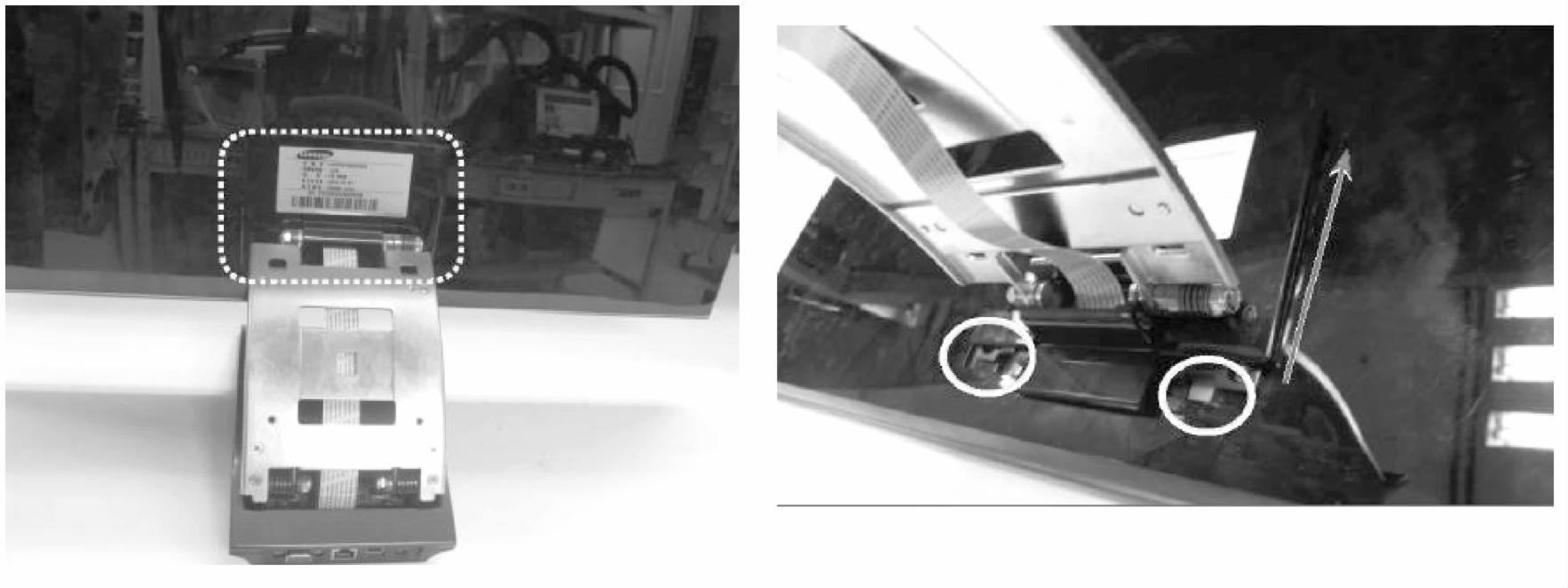

7.在屏板单元处拆卸连接子板到主板上的40针FFC排线，如图3-8所示。
图3-8 拆卸40针FFC排线
8.如要拆卸底座单元，与前面所说的后部子盖拆卸方法一样，按照图3-9所示的箭头方向松开锁扣，再推压部件。
图3-9 拆卸底座单元

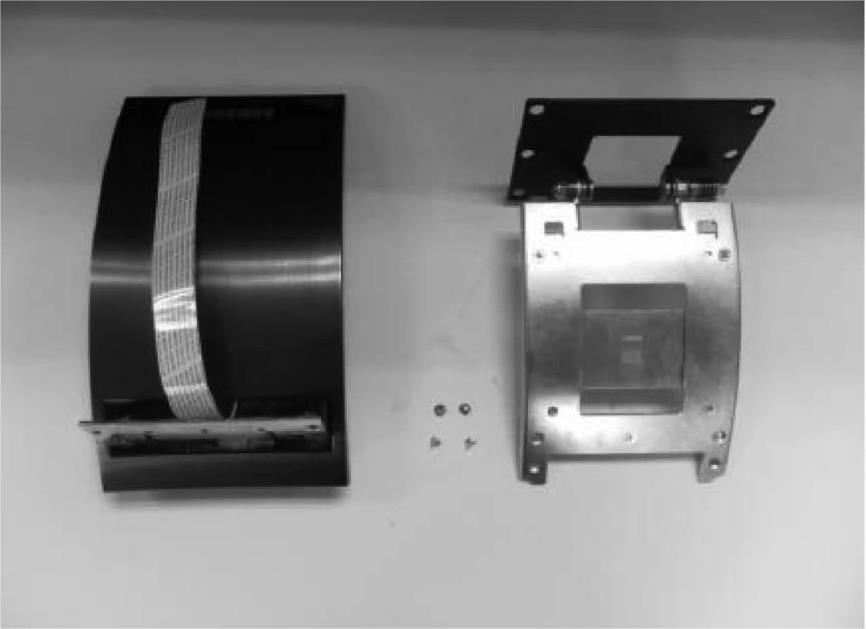

9.已拆卸的底座单元如图3-10所示。
图3-10 已拆卸的底座单元
10.松开锁扣，并从顶部合页组件处拆下合页盖及螺钉，如图3-11所示。
图3-11 拆下合页盖及螺钉

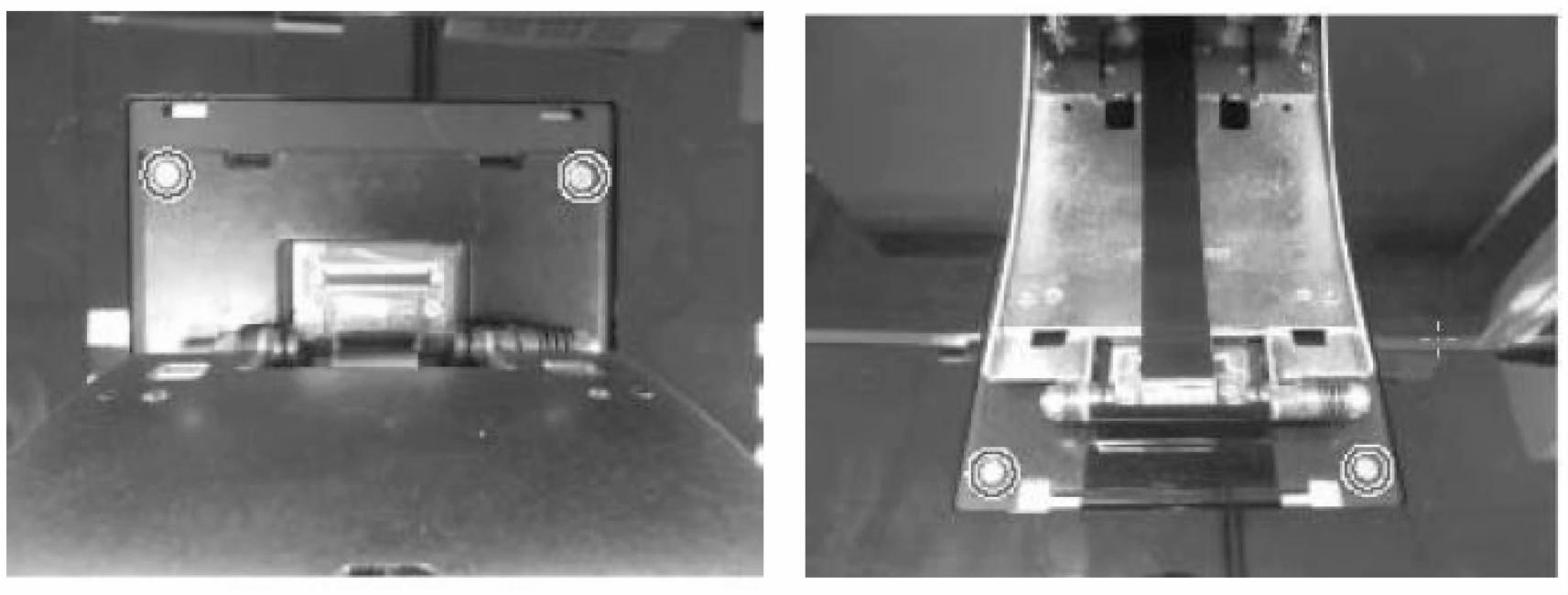

11.松开4处螺钉，并拆下顶部合页组件，如图3-12所示。
图3-12 拆下顶部合页组件
12.已拆卸的顶部合页组件如图3-13所示。
图3-13 已拆卸的顶部合页组件
13.按照图3-14箭头方向从底部单元上拉动并拆下底部顶盖。
图3-14 拆下底部顶盖
图3-14 拆下底部顶盖（续）
14.已拆卸的底部顶盖如图3-15所示。
图3-15 已拆卸的底部顶盖

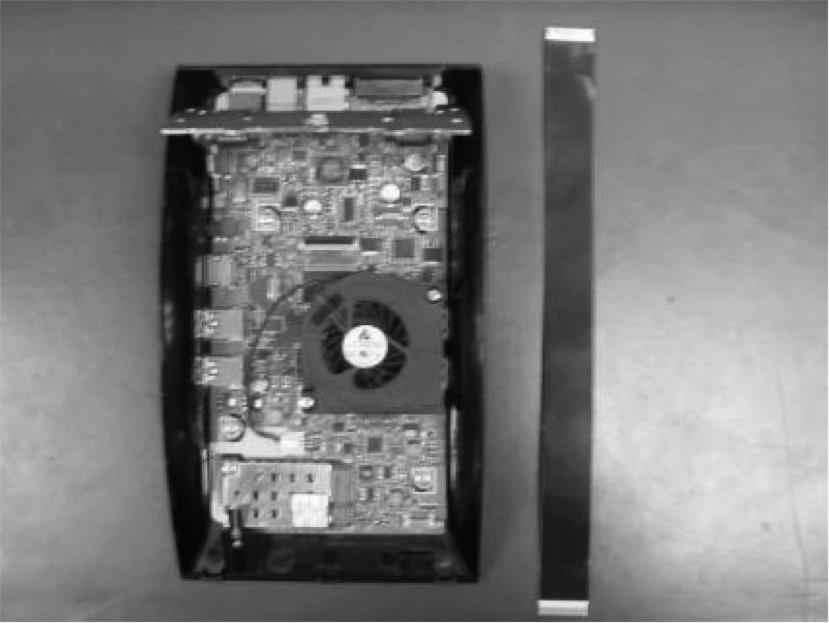

15.按照图3-16所示打开连接器锁扣，从主板处拆下40针连接器。
图3-16 拆下40针连接器
16.已拆卸的40针连接器如图3-17所示。
图3-17 已拆卸的40针连接器

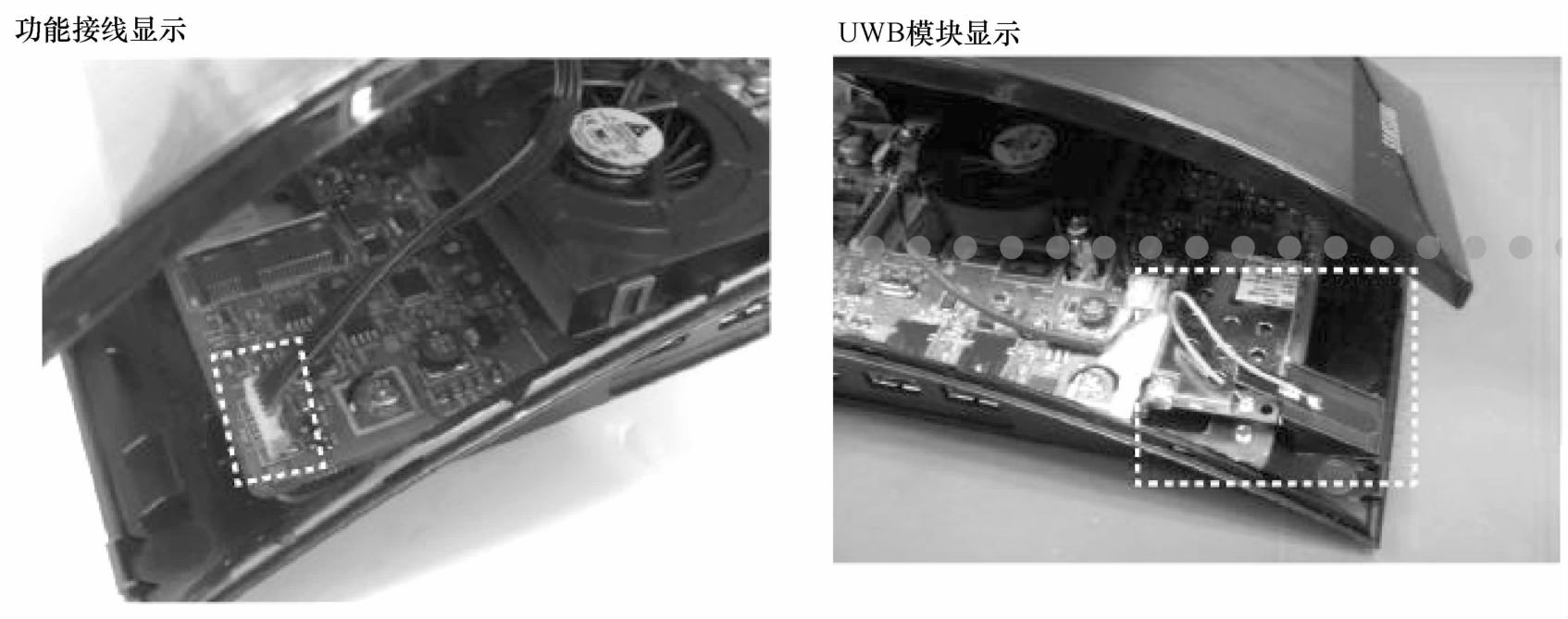

17.松开螺钉，从主板上拆下UWB模块，并按照图3-18所示方向拆下天线。
图3-18 拆下UWB模块和天线

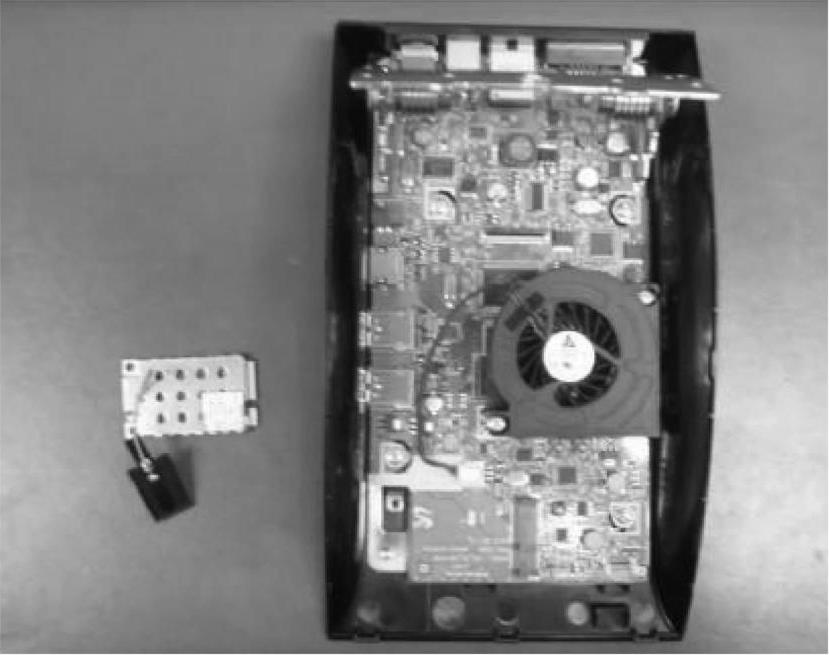

18.已拆卸的UWB模块如图3-19所示。
图3-19 已拆卸的UWB模块

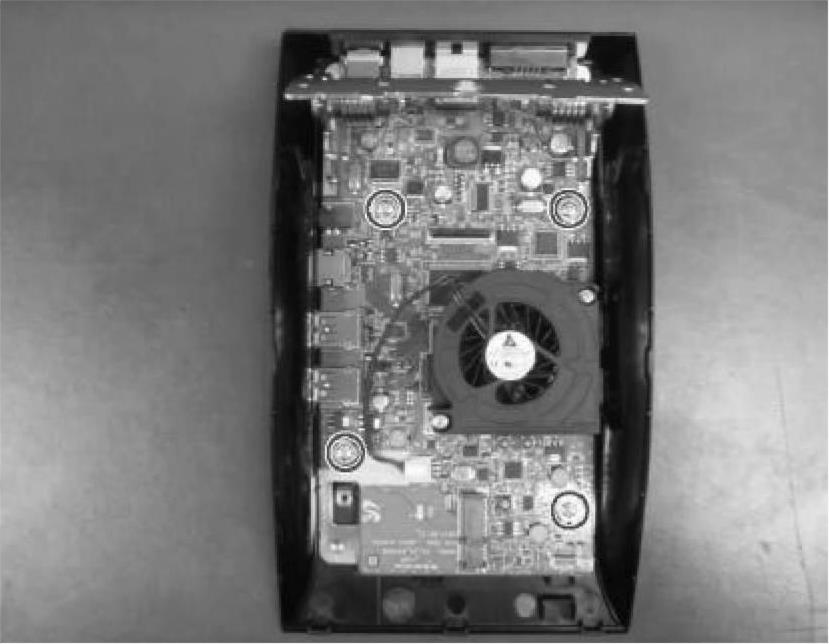

19.松开4颗螺钉，从底座盖处拆下主印制电路板，如图3-20所示。
图3-20 拆下主印制电路板

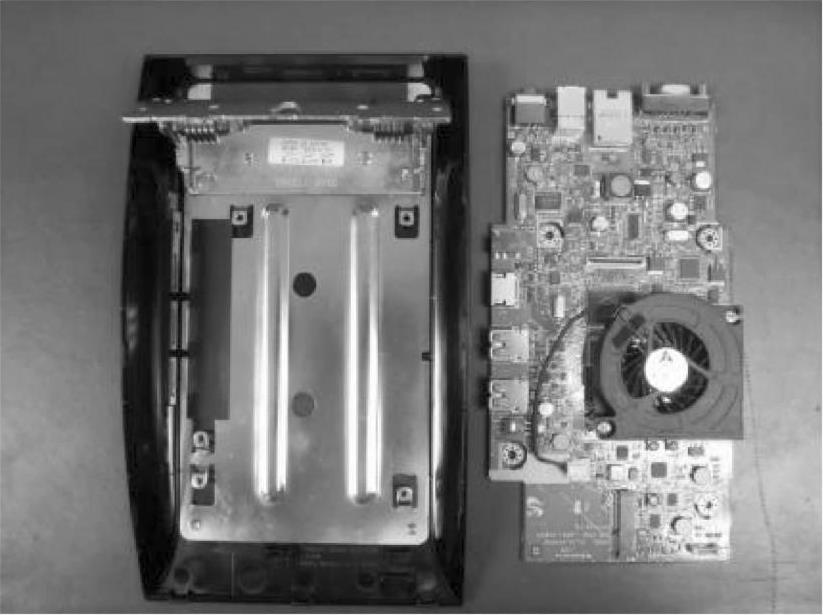

20.拆下的主印制电路板如图3-21所示。
图3-21 拆下的主印制电路板
21.拆下3针连接器，并松开2颗螺钉，然后从主印制电路板上将风扇拆下，如图3-22所示。
图3-22 拆下风扇
22.拆下风扇后，将2针螺帽从风扇上取下，拆卸主印制电路板后面的2颗螺钉，如图3-23所示。
图3-23 拆卸主印制电路板后面的2颗螺钉
23.在拆卸屏板单元前，要拆卸后盖，如图3-24所示。
图3-24 在拆卸屏板单元前，要拆卸后盖
24.拆下后盖后，拆下6针LED驱动器连接器，30针LVDS连接器，如图3-25所示。
图3-25 拆下6针LED驱动器连接器，30针LVDS连接器
重新组装时，方法与拆卸步骤相反。

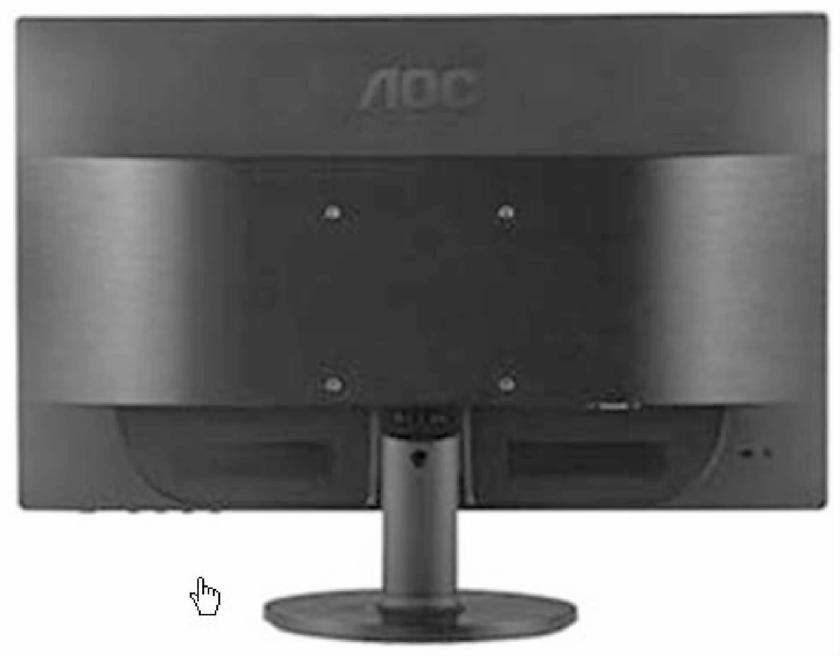

AOC（冠杰）E2460SD LED液晶显示器背部外观如图3-26所示，其拆卸方法如下。
图3-26 AOC（冠杰）E2460SD LED液晶显示器背部外观
1.拆除支架螺钉，如图3-27所示。
图3-27 拆除支架螺钉

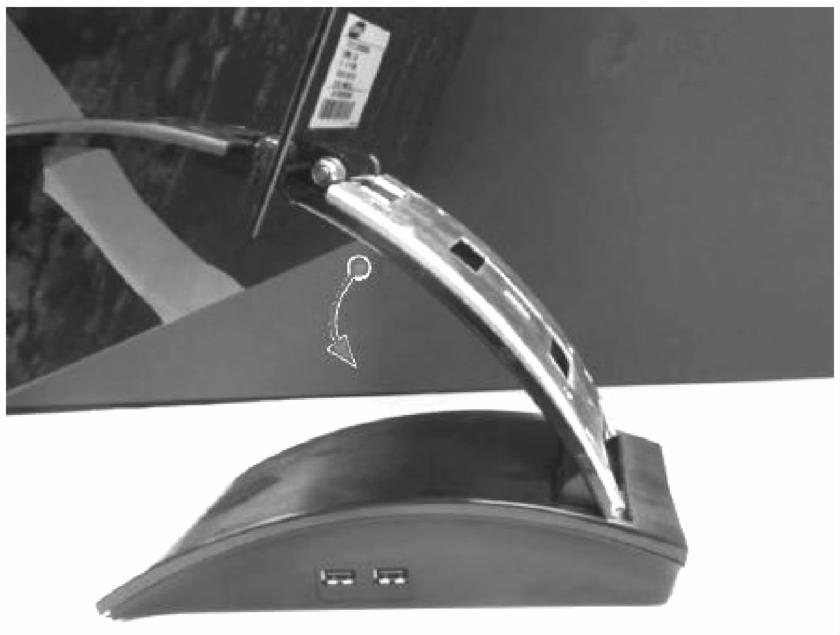

2.捏住卡片，脱出底座，如图3-28所示。
图3-28 捏住卡片，脱出底座
3.去除支架后的显示器如图3-29所示。
图3-29 去除支架后
4.支架部分如图3-30所示。
图3-30 支架部分

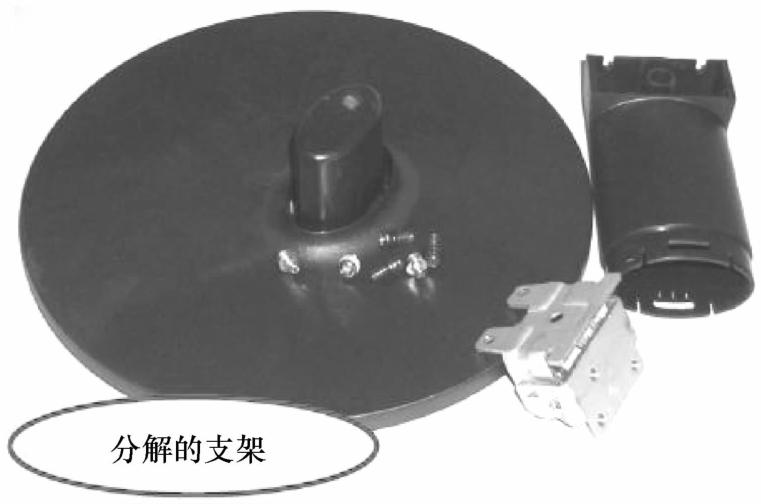

5.将支架继续分解，如图3-31所示。
图3-31 分解后的支架
6.分开显示器前框后壳，如图3-32所示。
图3-32 分开前框后壳

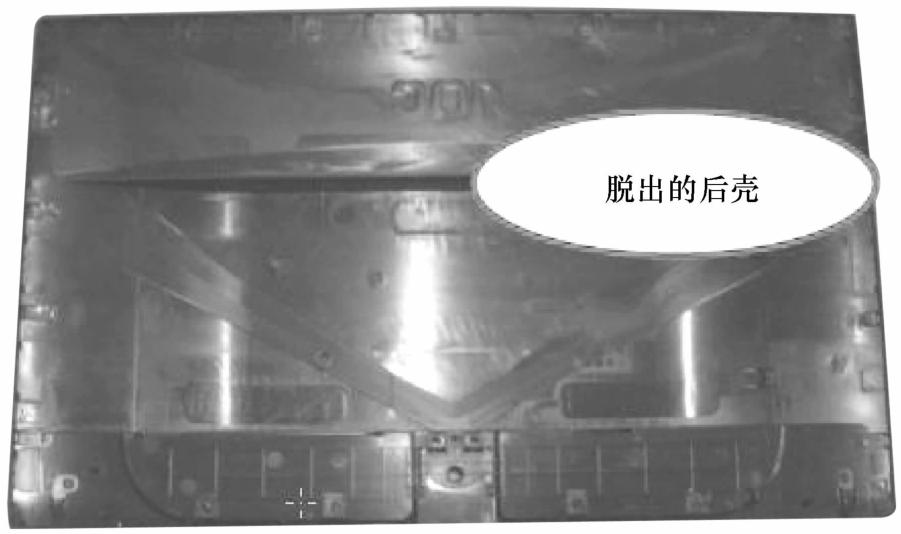

7.脱出的后壳如图3-33所示。
图3-33 脱出的后壳
8.拆下后壳2颗螺钉，脱开LDVS连接器，如图3-34所示。
图3-34 拆下后壳2颗螺钉，脱开LDVS连接器
9.拆下按键板，如图3-35所示。
图3-35 拆下按键板

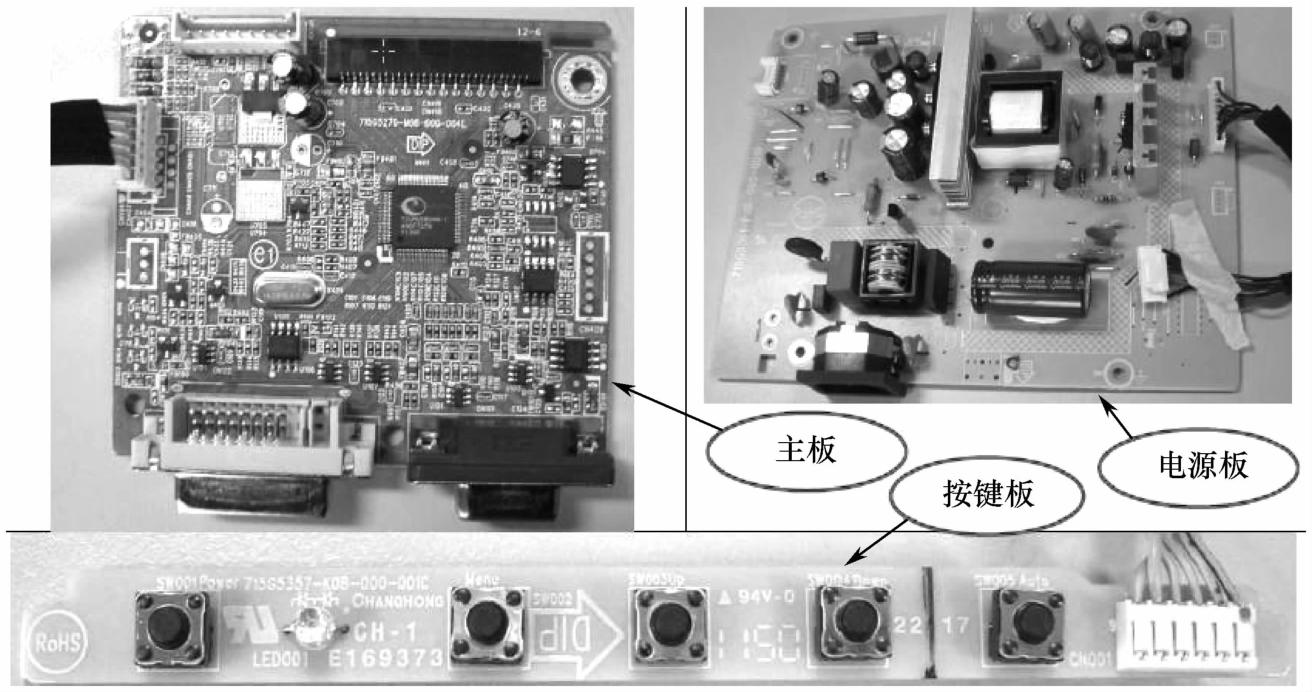

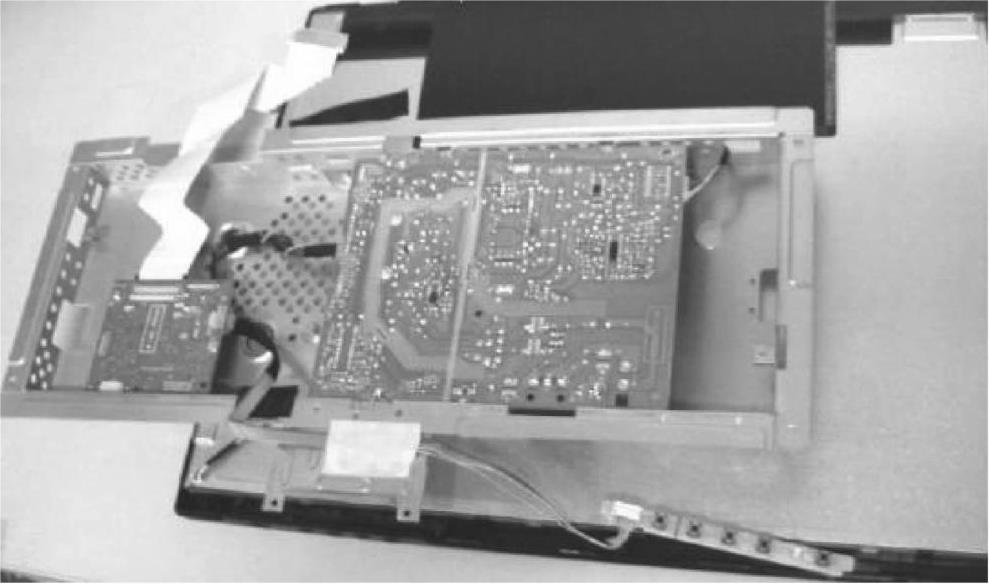

10.拆下后壳，可看到主板，电源板等，如图3-26所示。
图3-36 主板和电源板
11.拆下如图3-37所示的螺钉。
图3-37 拆下螺钉
12.拆卸后的主板、电源板和按键板，如图3-28所示。
图3-38 拆卸后的主板、电源板和按键板

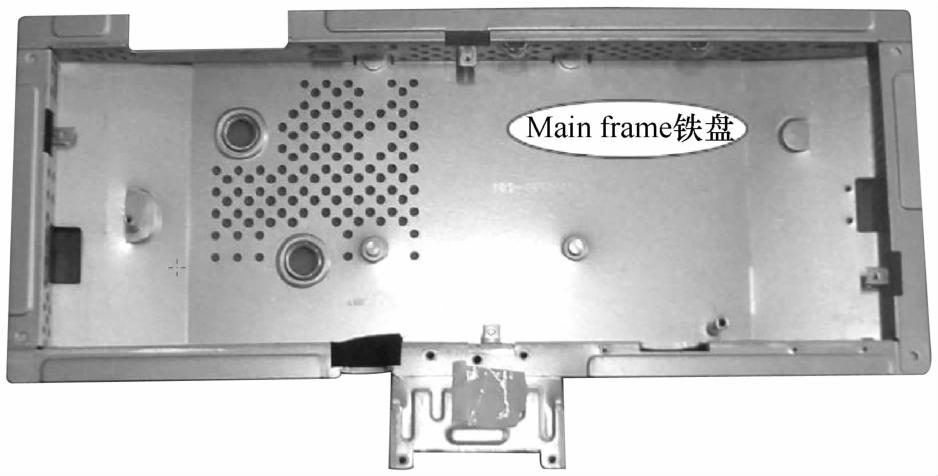

13.电路板固定铁盘如图3-29所示。
图3-39 电路板固定铁盘
14.拆卸电路板后的液晶屏，如图3-40所示。
图3-40 拆卸电路板后的液晶屏
1.首先拆下固定底座的四颗螺钉，将底座拆下，然后拆下显示器后面的两颗螺钉，如图3-41所示。
图3-41 拆下显示器后面的两颗螺钉
2.在面板的边框上有三个卡扣，小心用工具（如小勺）撬开，如图3-42所示。
图3-42 撬开面板边框上的卡扣
3.撬开卡扣后，即可将机身的背板和前面板分离，分离后的前面板如图3-43所示。
图3-43 分离后的前面板
4.拆下USB Hub电路板的接地线，拔下USB Hub电路板上连接插座的信号线，取下USB Hub电路板，如图3-44所示。
图3-44 取下USB Hub电路板

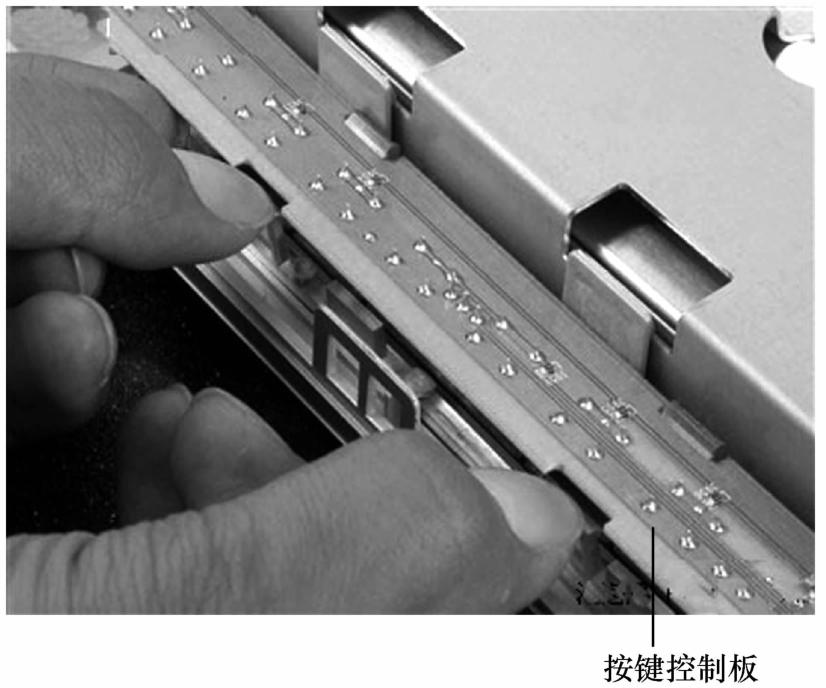

5.在USB Hub电路板的一侧是按键控制电路板，用手扣开四个塑料卡，就可以取下，如图3-45所示。
图3-45 用手扣开四个塑料卡，取下按键控制板
6.用工具（如小勺）将液晶面板边框的卡扣撬开，如图3-46所示。注意左右边框上各有4处卡扣，要全部拆开。
图3-46 撬开液晶面板边框的卡扣

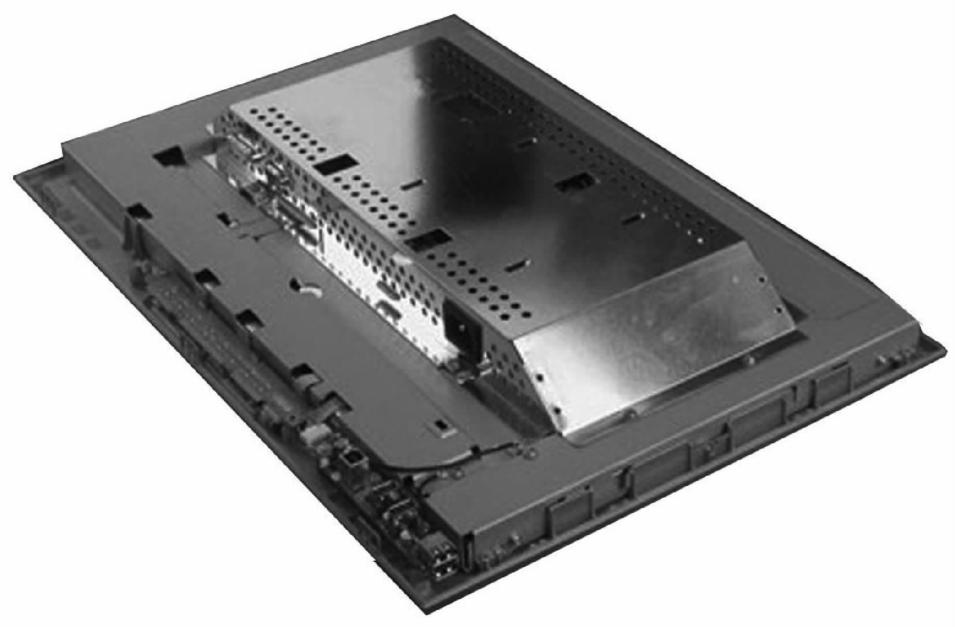

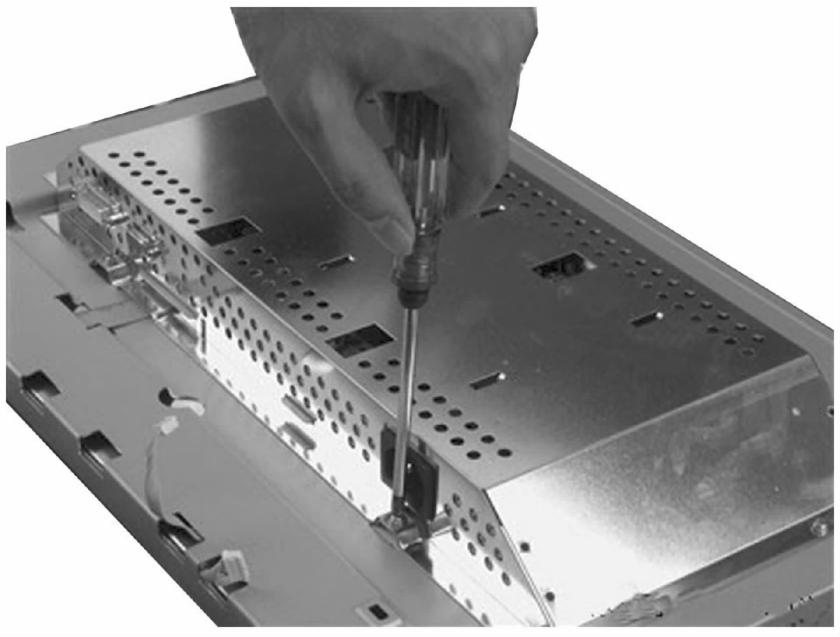

7.用螺丝刀拆下面板后面电路板金属屏蔽罩四周的螺钉，如图3-47所示。拆下金属屏蔽罩后，就可以看到显示器的主要电路板了。
图3-47 拆下面板后面电路板屏蔽罩四周的螺钉
8.拆下电路板与液晶面板的连线，再将液晶面板四周的螺钉拧下，卸下金属框架，此时，液晶面板就可以拆下了，如图3-48所示。
图3-48 拆下液晶面板外部的金属框架
