液晶显示器和CRT显示器无论是在电路组成、工作原理，还是在性能参数等各方面均有较大的区别，下面简要进行分析。

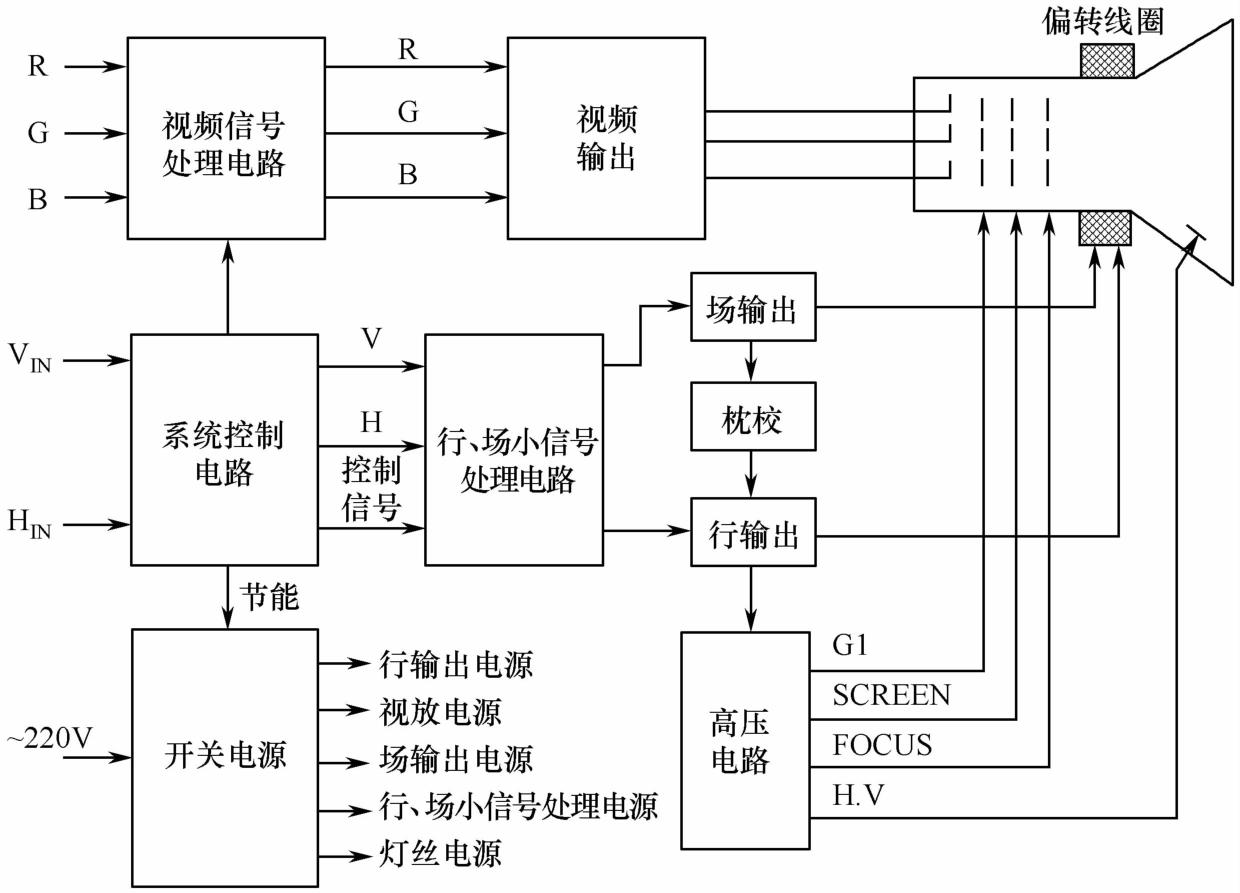

LCD显示器的电路组成框图参见前面介绍的图2-1，CRT显示器的电路组成框图如图2-2所示。
图2-2 CRT显示器的组成框图
从CRT显示器的组成框图中可以看出，CRT显示器主要有输入接口、电源电路、视频信号处理电路、控制电路、行场小信号处理和输出电路及显像管等组成。
可以看出，LCD与CRT显示器在电路组成上有较大的差别，LCD显然不是在CRT的基础上发展起来的，具备CRT显示器知识的人员去学习LCD，并无多大帮助，CRT维修人员学习LCD显示器原理与维修，无异于学习一门新的技术。

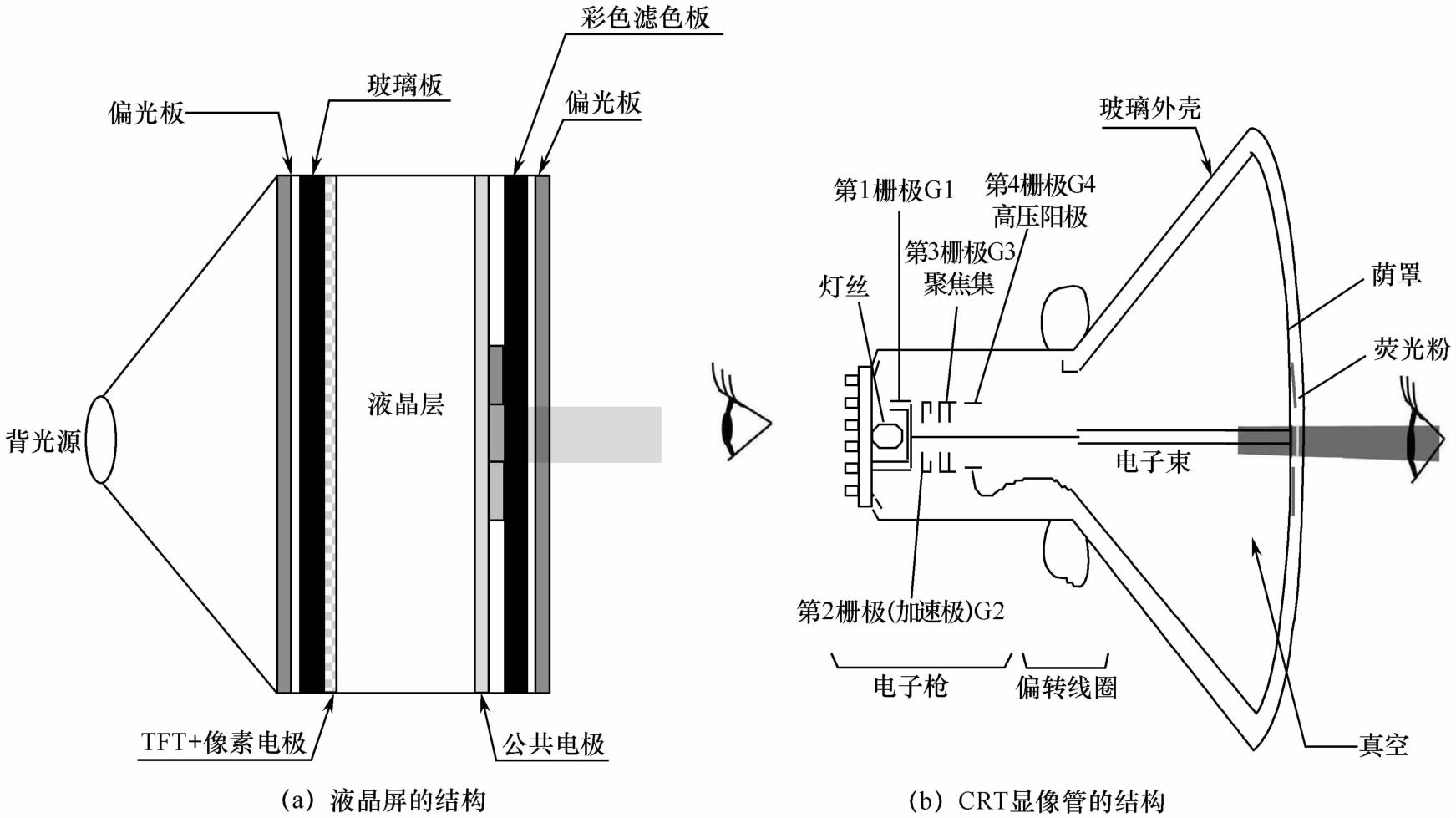

液晶显示器与CRT显示器由于采用了不同的显示器件，决定了它们的工作原理有质的区别。图2-3为TFT液晶屏和CRT显像管（阴极射线管）的结构示意图。
图2-3 TFT液晶屏和CRT显像管的结构示意图
CRT显示器采用CRT阴极射线管，阴极射线管主要有五部分组成：电子枪、偏转线圈、荫罩（荫罩孔、荫罩板）、荧光粉层及玻璃外壳。CRT阴极射线管是一个主动发光器件，其发光源就是CRT阴极射线管的电子枪。
CRT的工作原理与我们家用电视机的显像管基本一样，它使用电子枪发射高速电子，在垂直和水平的偏转线圈的控制下，使电子枪射出电子流从屏幕左上角开始轰击荧光点，按照从左向右，从上向下的顺序依次轰击直到屏幕右下角，从而显示出一幅完整的图像，不断重复这个过程便可以显示活动的画面。
液晶显示器的液晶屏与CRT显示器的阴极射像管的结构完全不同。液晶屏由两片偏光板、两片玻璃，中间加上液晶，另外再加上背光源组成。液晶屏内有两片偏光片及两片玻璃，只要加电就可以让液晶改变光的方向。除了偏光片外，液晶显示器里包括一片制有很多薄膜晶体管的玻璃，一片有红绿蓝（R、G、B）三种颜色的彩色滤色片及背光源。首先液晶显示器必须先利用背光源，也就是荧光灯管投射出光源，这些光源会先经过一个偏光板再经过液晶，这时液晶分子的排列方式将会改变穿透液晶的光线角度。接下来这些光线还必须经过前方的彩色的滤色膜与另一块偏光板。因此，只要改变液晶两端的电压值就可以控制最后出现的光线强度与色彩，进而能在液晶面板上显示出有不同深浅的颜色组合。
从以上分析可以看出，液晶显示器是被动发光器件，它本身不能发光，必须依靠背光源才能显示图像。

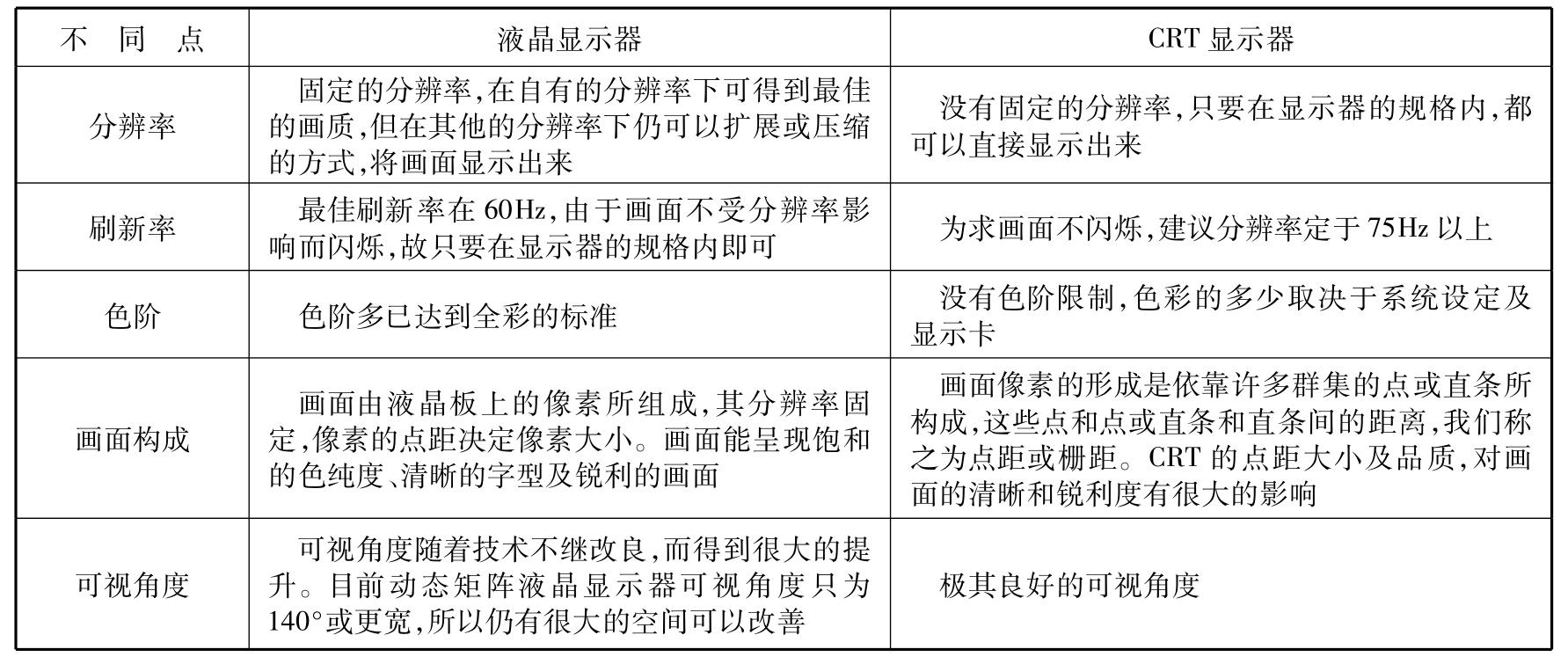

液晶显示器的性能参数与CRT有较大区别，具体不同点如表2-1所示。
表2-1 液晶显示器与CRT显示器性能参数的不同点
1.显示器厚度方面，液晶显示器采用液晶显示屏，体积较小，厚度较薄；而CRT显示器采用CRT阴极射线管，体积较大，厚度较厚。
2.电源消耗方面，液晶显示器较省电，比传统CRT显示器的耗电量少70%。
3.在电磁辐射方面，传统的CRT显示器内含的电子光束在运作时会产生很多静电与幅射，因此长期使用，会对眼瞎有损害，造成近视等问题。而LCD液晶显示器，由于运作时无须使用电子光束，因此没有静电与幅射，可营造出更完美的使用环境。
4.在显示尺寸方面，传统的CRT显示器一般所标示的尺寸不是荧光屏的可视范围，如以一般的15寸显示器为例，虽然标明的尺寸为15寸，但其真正的可视范围可能只有14.1寸左右。而液晶液晶显示屏所标示的尺寸却是实际的可视范围，如一般的15.1寸的液晶显示器的可视范围也是15.1寸。
5.在显示输入接口方面，液晶显示器一般都具有D-Sub和DVI两个接口，特别是DVI数字接口，可大大提高图像品质。而CRT显示器内部大都没有数字信号处理电路，因此，一般不设DVI数字接口。
液晶显示器和CRT显示器还有一些不同点，这里不再一一列举。
