2.1.1 连接指针万用表表笔

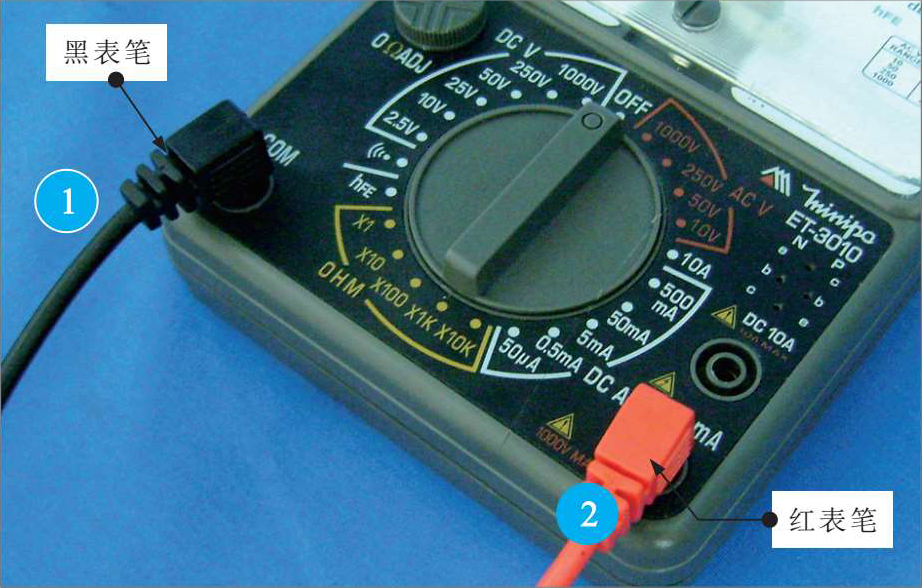

图2-1为指针万用表的表笔连接。指针万用表有两支表笔：红表笔和黑表笔。在使用指针万用表测量前，应先将两支表笔对应插入相应的表笔插孔中。

划重点

1 黑表笔插入有“COM”标识的表笔插孔中。

2 红表笔插入有“+”标识的表笔插孔中。

多说两句！

2.1.2 指针万用表的表头校正

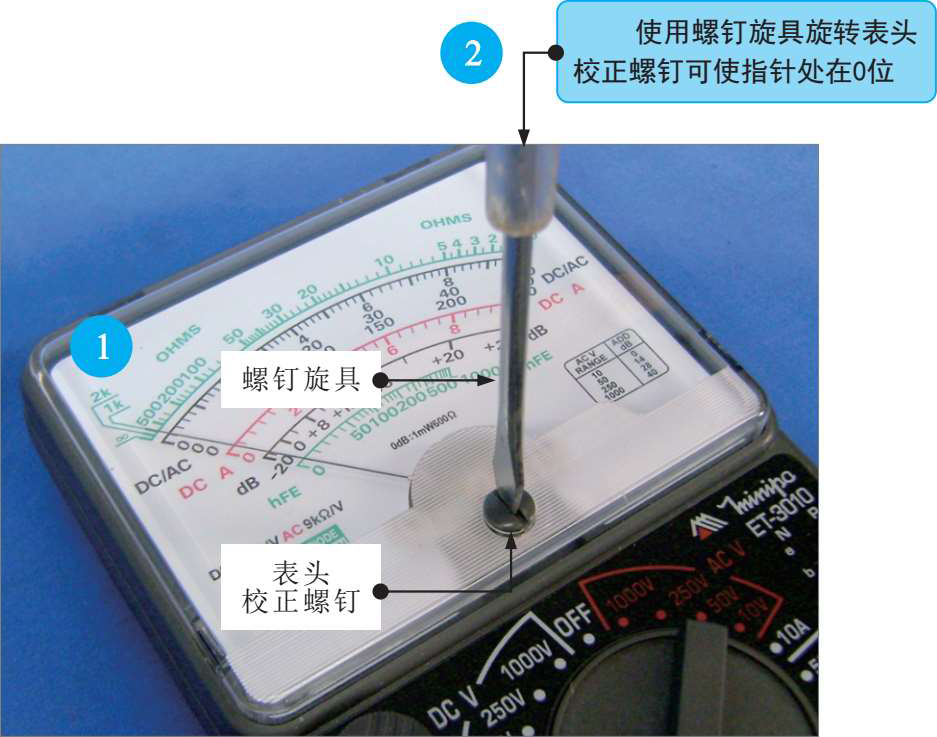

图2-3为指针万用表的表头校正，指针应指在0位。

划重点

1 将指针万用表置于水平位置，表笔开路，观察指针是否处于0位。

2 如指针偏正或偏负，都应微调表头校正螺钉，使指针准确地对准0位，校正后能保持很长时间不用校正，只有在指针万用表受到较大冲击、振动后才需要重新校正。指针万用表在使用过程中超过量程时可出现“打表”的情况，可能引起表针错位，需要注意。

多说两句！

2.1.3 指针万用表的量程选择

1测量电阻时的量程选择

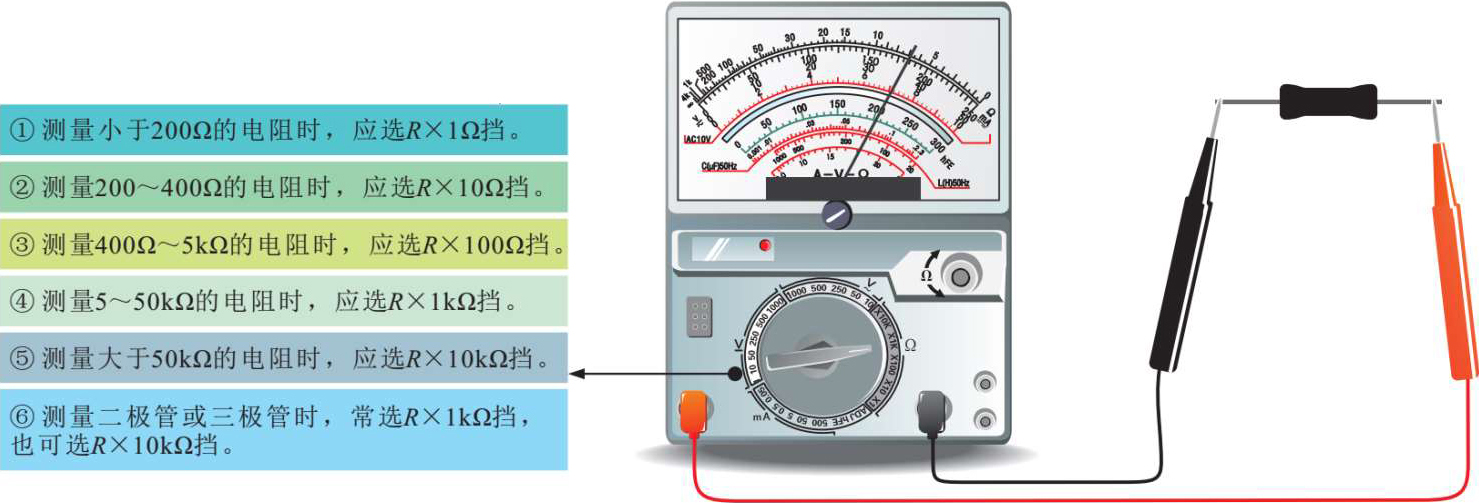

图2-4为用指针万用表测量电阻时的量程选择。

划重点

在使用指针万用表进行测量时，应根据被测数值选择合适的量程才能获得精确的测量结果，如果量程选择得不合适，会引起较大的误差。

2测量直流电压时的量程选择

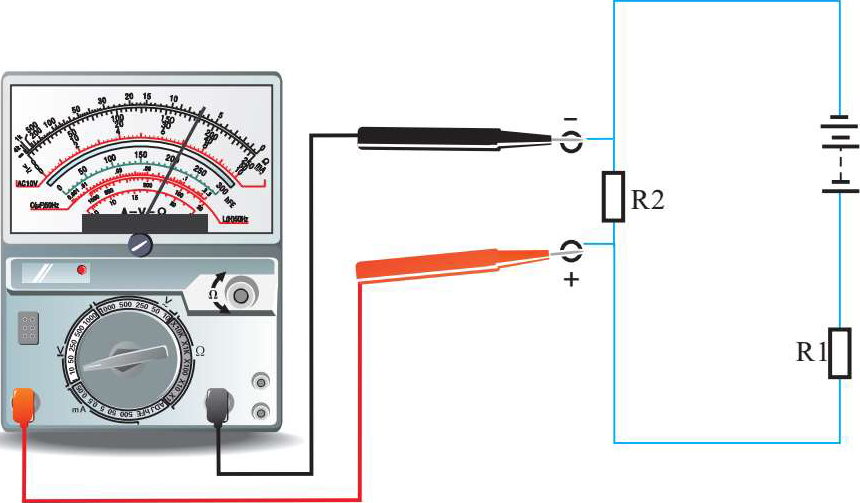

图2-5为用指针万用表测量直流电压时的量程选择。

划重点

① 测量小于0.25V的直流电压时选择0.25V挡。

②测量大于0.25V、小于1V的直流电压时选择1V挡。

③测量1～2.5V的直流电压时选择2.5V挡。

④测量2.5～10V的直流电压时选择10V挡。

⑤测量10～50V的直流电压时选择50V挡。

⑥测量50～250V的直流电压时选择250V挡。

⑦测量250～500V的直流电压时选择500V挡。

⑧测量500～1000V的直流电压时选择1000V挡。

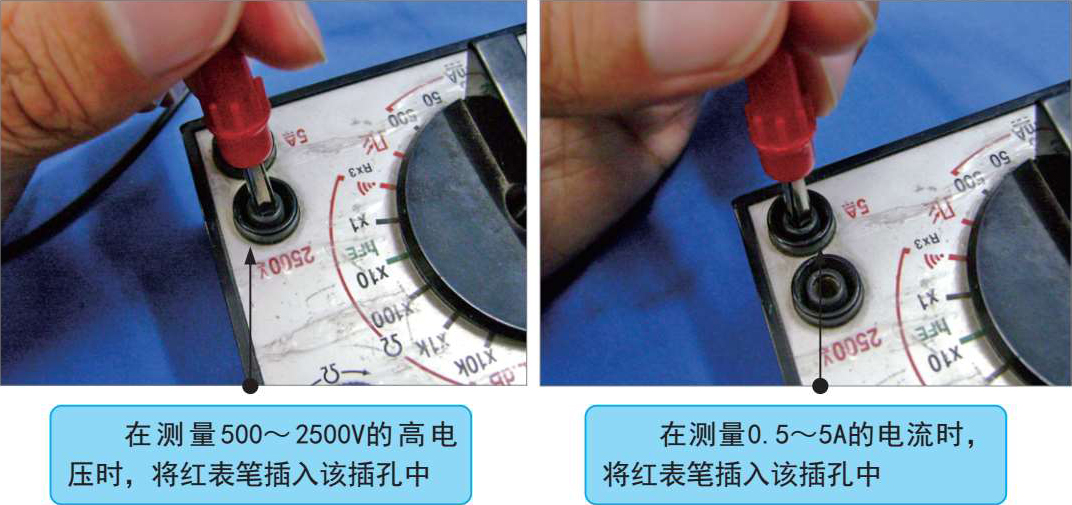

⑨测量1000～2500V的直流电压时应使用2500V高电压测量插孔。

3测量直流电流时的量程选择

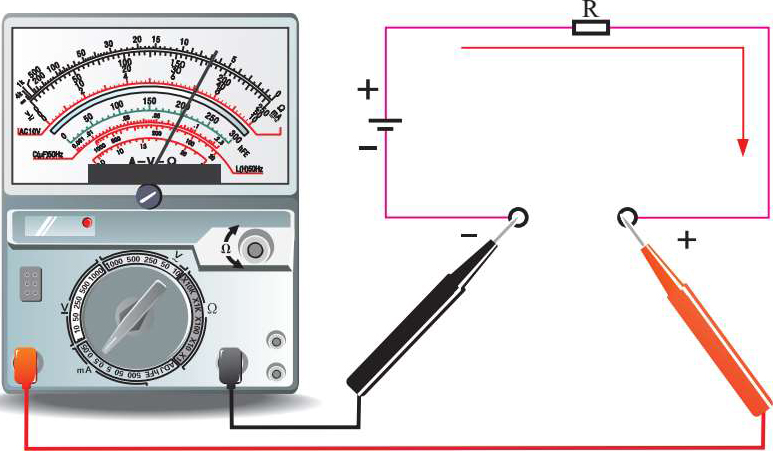

图2-6为用指针万用表测量直流电流时的量程选择。

① 测量小于0.25mA的直流电流时选择0.25mA挡。

② 测量0.25～0.5mA的直流电流时选择0.5mA挡。

③测量0.5～5mA的直流电流时选择5mA挡。

④ 测量5～50mA的直流电流时选择50mA挡。

⑤ 测量50～500mA的直流电流时选择500mA挡。

⑥如测量电流超过500mA、小于5A，则应用大电流测量插孔进行测量。

4测量交流电压时的量程选择

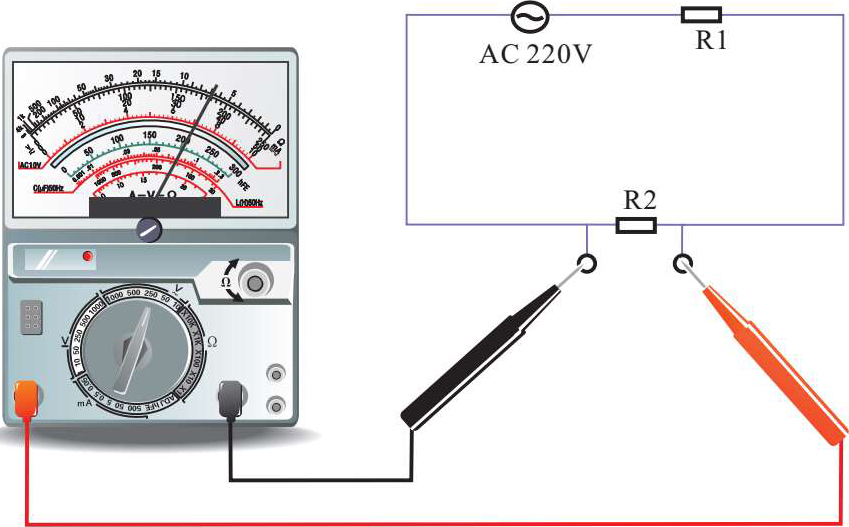

图2-7为用指针万用表测量交流电压时的量程选择。

① 测量10V以下的交流电压时选择10V挡。

② 测量10～50V交流电压时选择50V挡。

③测量50～250V交流电压时选择250V挡。

④测量250～500V交流电压时选择500V挡。

⑤ 测量500～1000V交流电压时选择1000V挡。

⑥ 测量超过1000V、小于2500V的交流电压时，选用高电压测量插孔。

2.1.4 指针万用表的欧姆调零

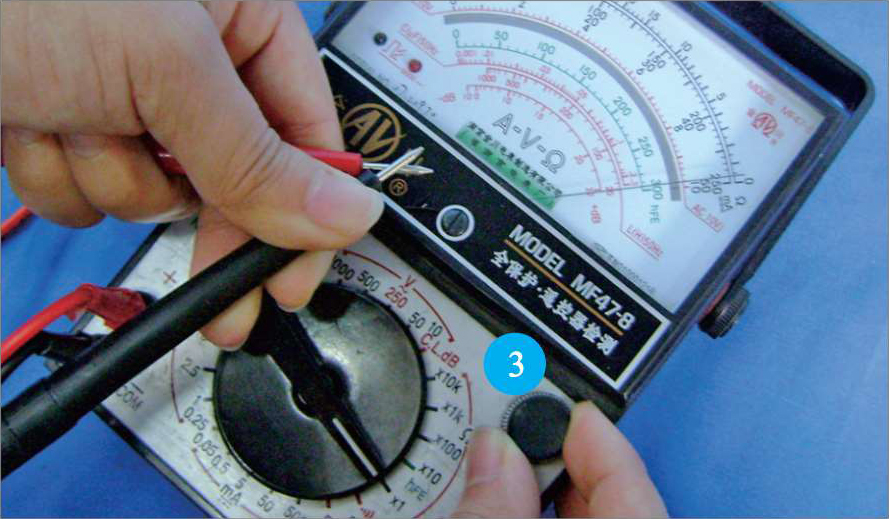

图2-8为指针万用表的欧姆调零操作。

划重点

在测量电阻值时，每变换一次量程，均需要重新通过零欧姆校正钮进行零欧姆校正。测量电阻值以外的其他量时不需要进行零欧姆校正。

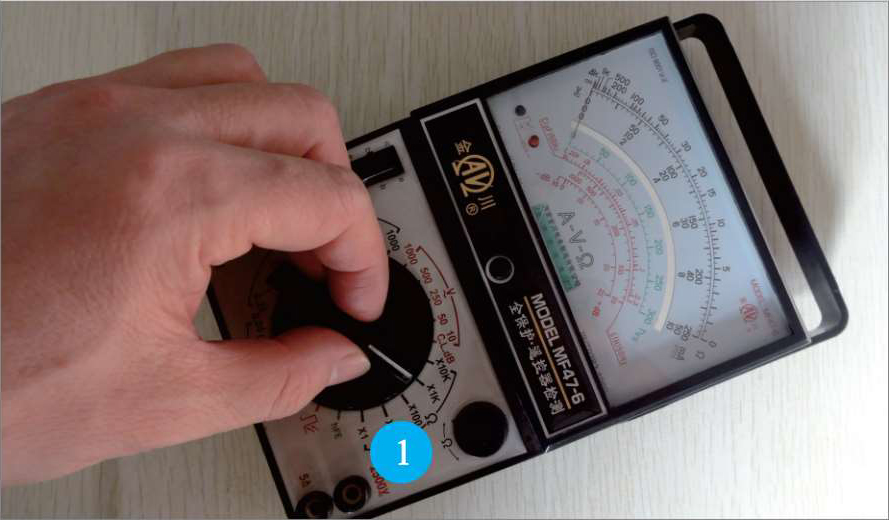

1 调整功能/量程旋钮至需要的电阻量程。

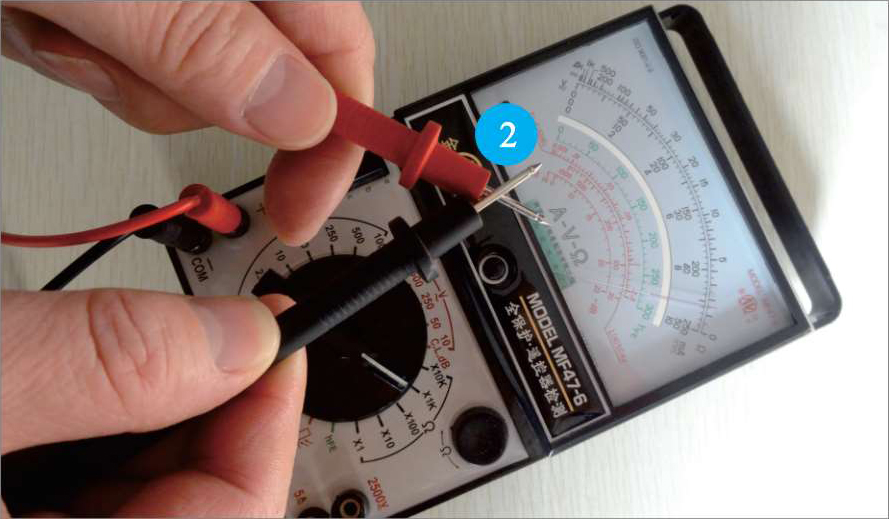

2 将红、黑表笔短接，观察表盘上指针的指示位置，未指向0位。

3 调整零欧姆校正钮。

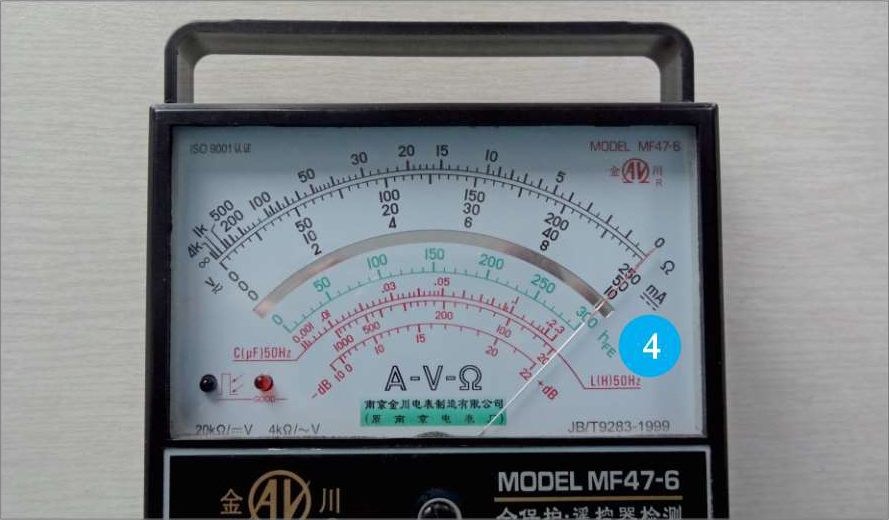

4 直至指针指向0位。

多说两句！

2.1.5 指针万用表测量结果的读取

1电阻测量结果的读取

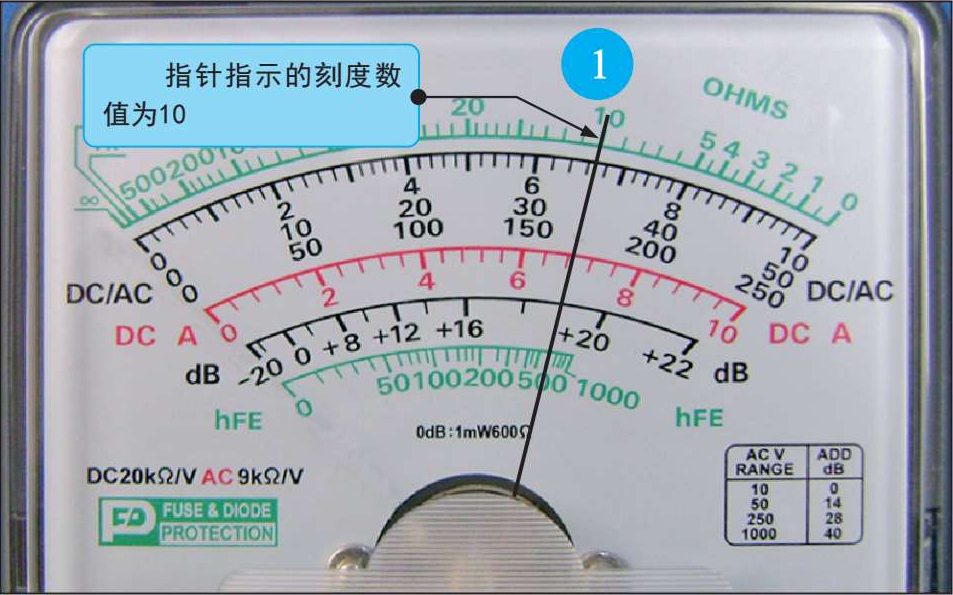

图2-9为指针万用表电阻测量结果的读取方法。

划重点

用指针万用表测量时，要根据选择的量程，结合指针在相应刻度线上的指示刻度读取测量结果。不同测量功能，其所测结果的读取方法不同。

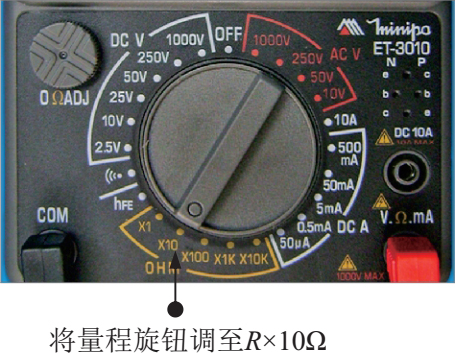

1 测量结果：

10×10=100（Ω）

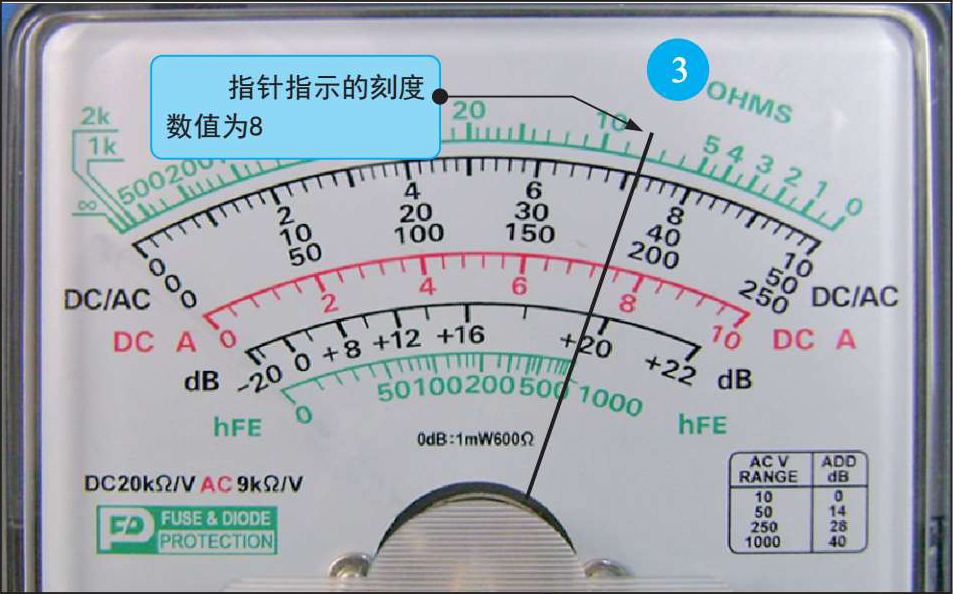

2 测量结果：

10×100=1000（Ω）

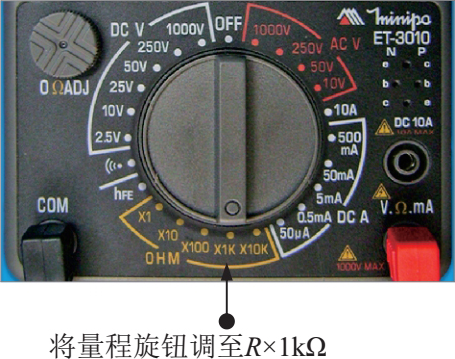

3 测量结果：

8×1k=8（kΩ）

2电压测量结果的读取

电压测量结果的读取比较简单，根据选择的量程，找到对应的刻度线后，直接读取指针指示的刻度数值（或换算）即为测量结果。

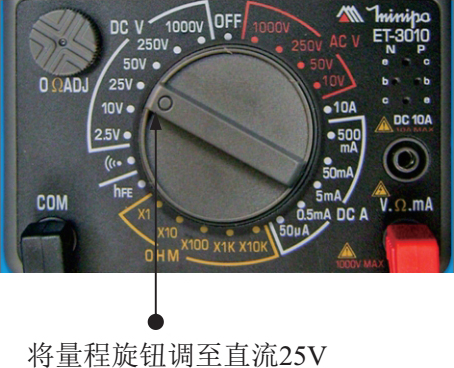

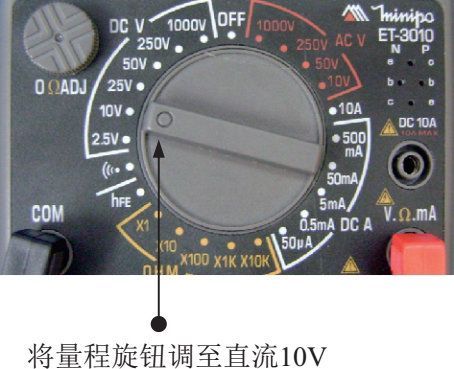

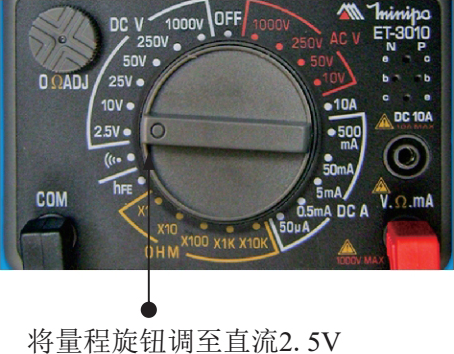

图2-10为指针万用表电压测量结果的读取方法。

用指针万用表测量直流电压、交流电压、直流电流、交流电流的结果读取方法相同。

划重点

1 测量结果：

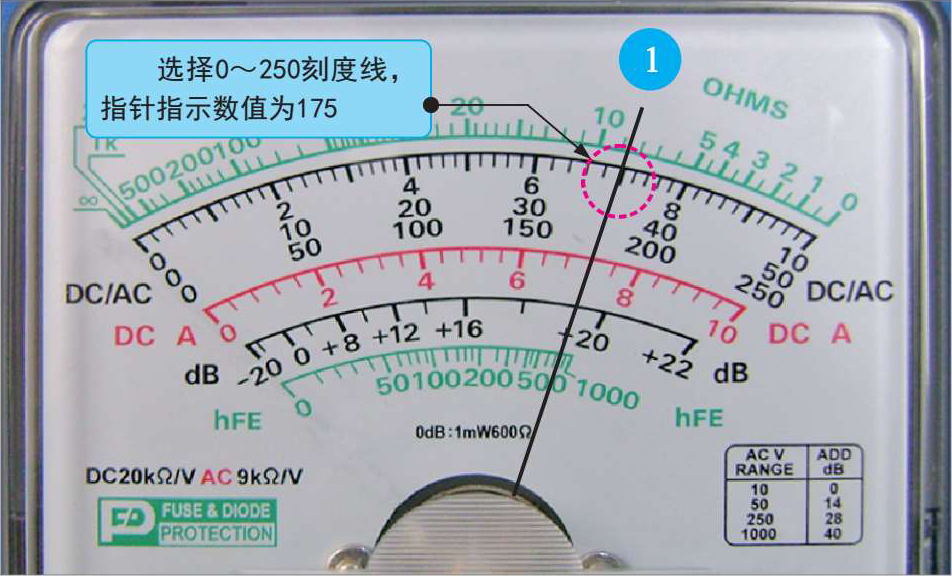

175×（2.5/250）=1.75（V）

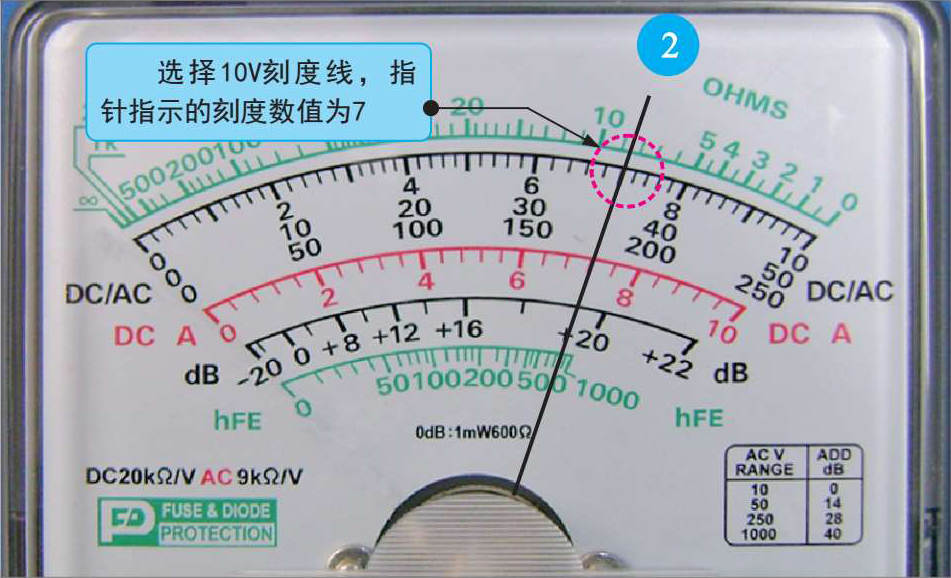

2 测量结果：

直接读取测量结果7V即可

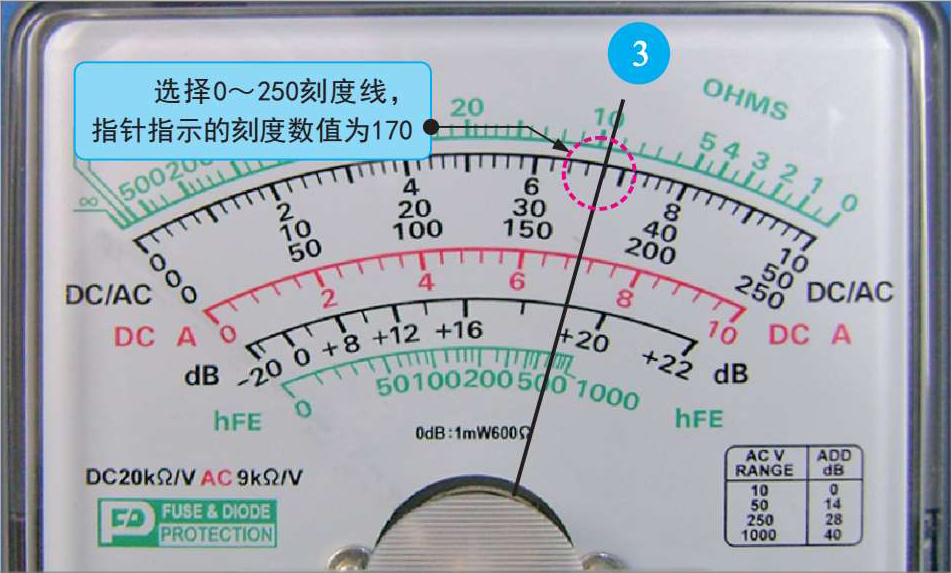

3 测量结果：

170×（25/250）=17.0（V） 9mzzY0IUVsaCpy+KtO8BHaCztlgLixCyki9vA9ZMWOyo6T2WQHbl2PN/bGljZYMj
