钳子在加工导线、弯制线缆、安装设备等场合都有广泛的应用。根据钳头的设计和功能的区别，钳子可以分为钢丝钳、斜口钳、尖嘴钳、剥线钳、压线钳及网线钳等。

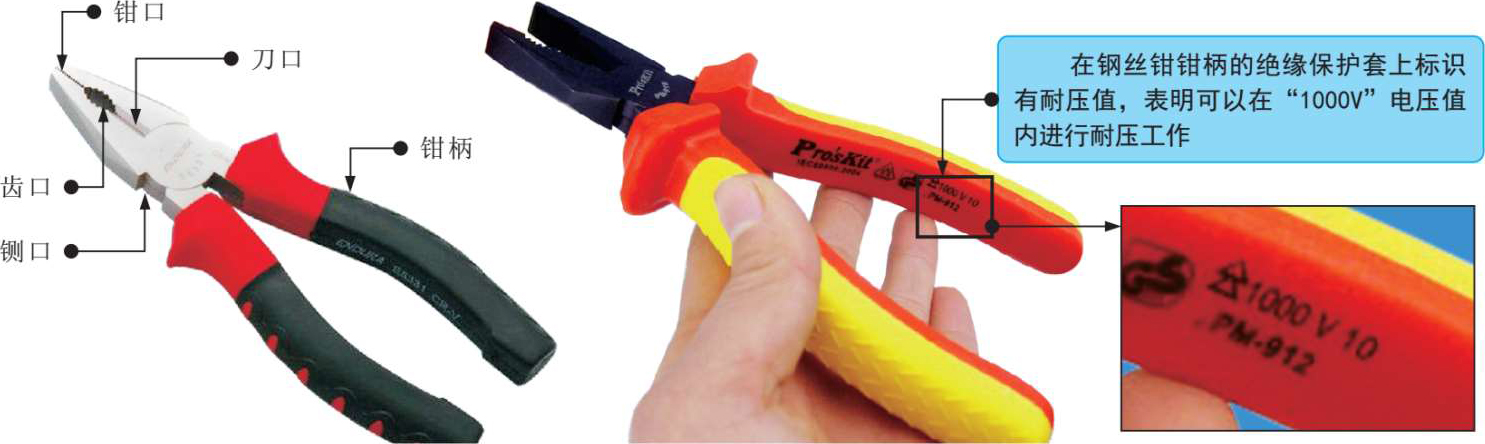

图3-1为钢丝钳的结构和实物外形。
图3-1 钢丝钳的结构和实物外形

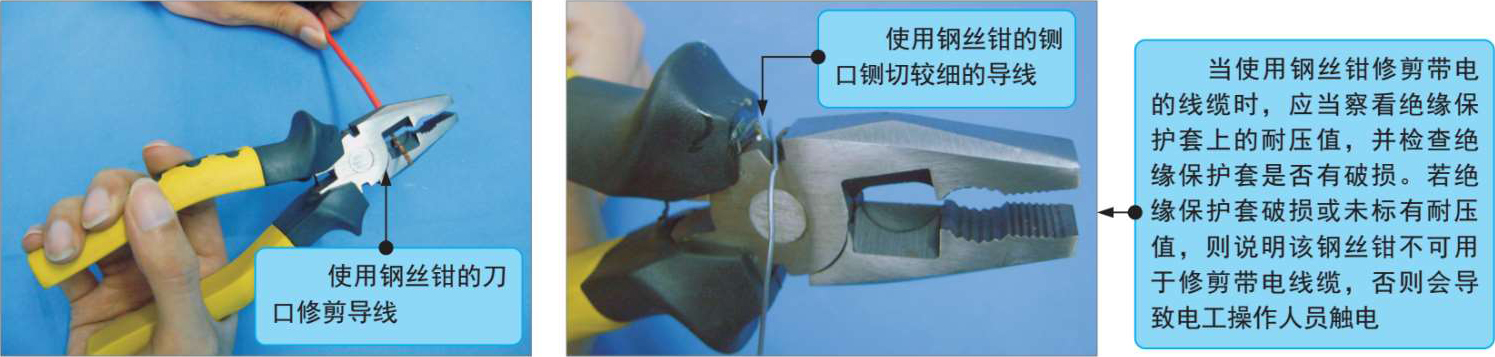

钢丝钳的主要功能是剪切线缆、剥削绝缘层、弯折线芯、松动或紧固螺母等。在使用钢丝钳时，一般多采用右手操作，使钢丝钳的钳口朝内，便于控制钳切的部位，可以使用钢丝钳的钳口弯绞导线、使用齿口紧固或拧松螺母、使用刀口修剪导线及拔取铁钉、使用铡口铡切较细的导线或金属丝，如图3-2所示。
图3-2 钢丝钳的使用方法

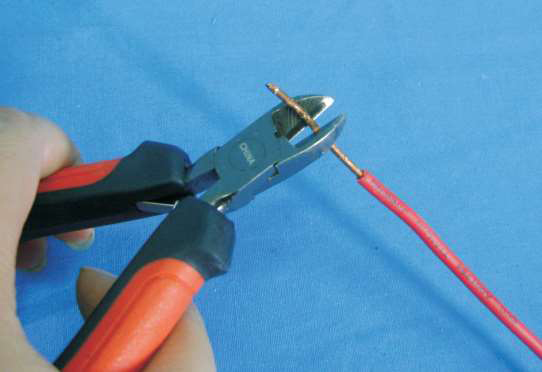

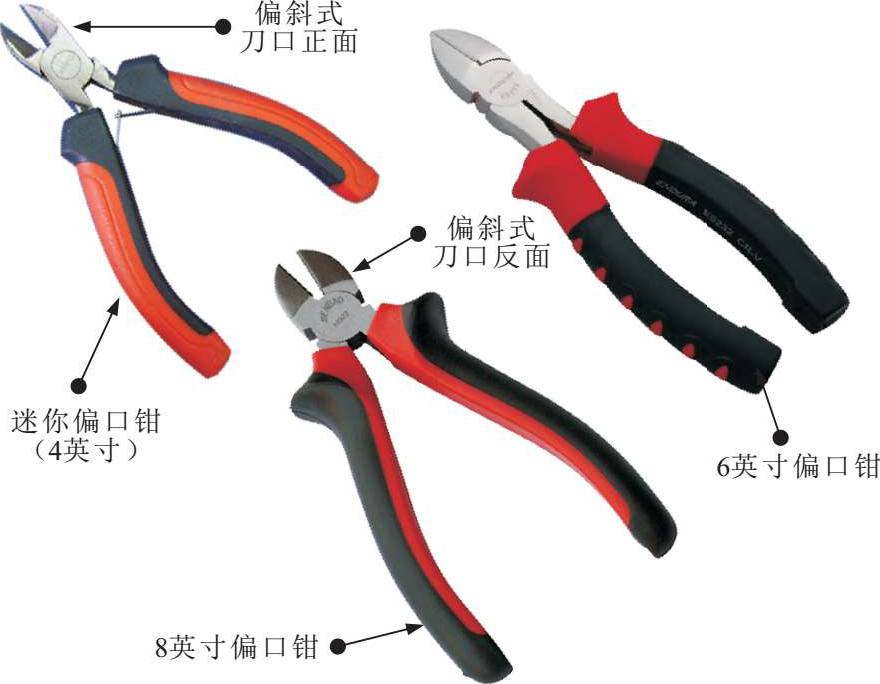

斜口钳又叫偏口钳，主要用于线缆绝缘皮的剥削或线缆的剪切等操作。斜口钳的钳头部位为偏斜式的刀口，可以贴近导线或金属的根部切割，如图3-3所示。
图3-3 斜口钳的实物外形
划重点
斜口钳可以按照尺寸划分，比较常见的尺寸有4英寸、5英寸、6英寸、7英寸、8英寸。
使用斜口钳时，应当将偏斜式刀口的正面朝上，背面靠近需要剪切导线的位置，可以准确剪切到位，防止剪切位置出现偏差。

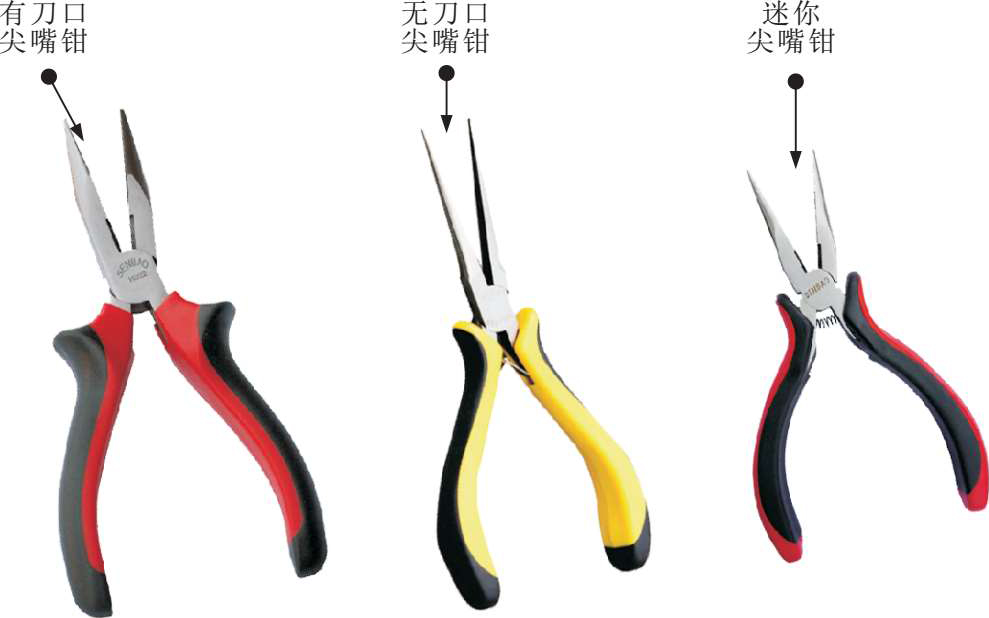

图3-4为典型尖嘴钳的实物外形。尖嘴钳的钳头部分较细，可以在较小的空间操作，可以分为有刀口尖嘴钳和无刀口尖嘴钳。
图3-4 典型尖嘴钳的实物外形

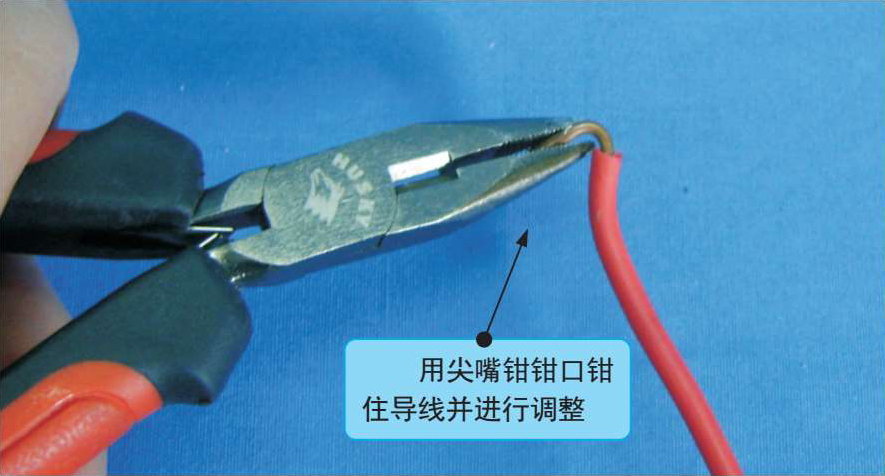

图3-5为典型尖嘴钳的使用方法。在使用尖嘴钳时，一般使用右手握住钳柄，使用钳口夹住导线的接线端子并修整固定。
有刀口尖嘴钳可以用于剪切较细的导线、剥离导线的塑料绝缘层、将单股导线接头弯环及夹捏较细的物体等。无刀口尖嘴钳只能用于弯折导线的接头及夹捏较细的物体等。
图3-5 典型尖嘴钳的使用方法
划重点
尖嘴钳主要用于剪切或修整线径较细的单股或多股线缆，例如线缆的调整夹取、导线连接头的弯曲（圈）、线缆绝缘层的剥离等。
使用时，一般使用右手拿握尖嘴钳的绝缘钳柄，切忌不可用手触摸尖嘴钳的金属部分。

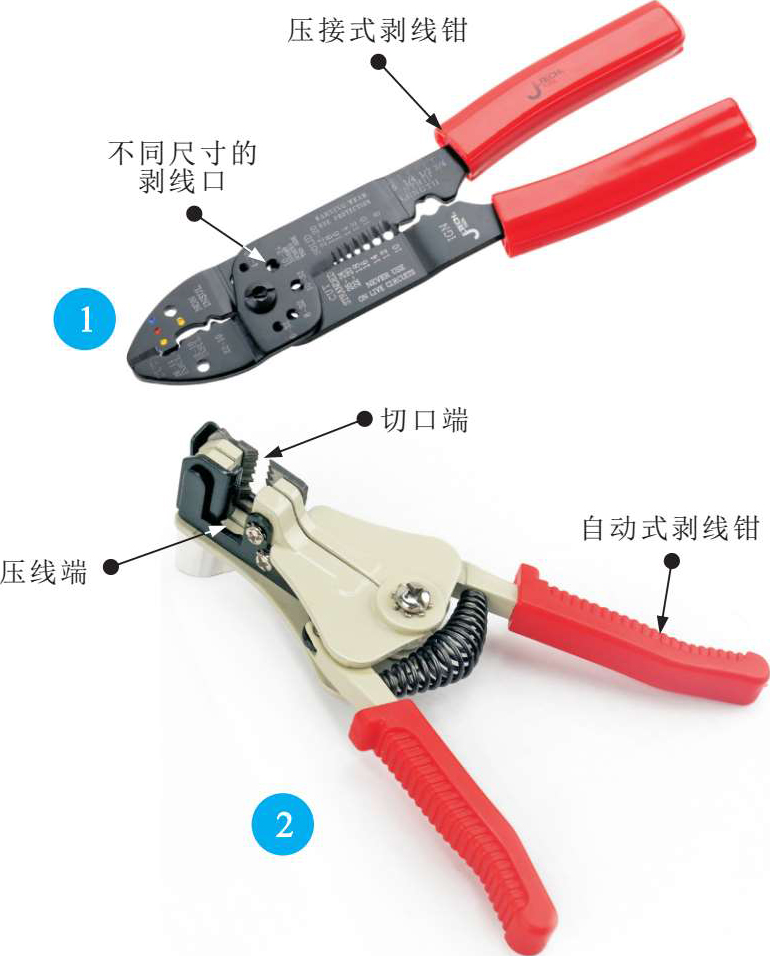

剥线钳主要用来剥除线缆的绝缘层。在电工操作中，常使用的剥线钳可以分为压接式剥线钳和自动式剥线钳，如图3-6所示。
图3-6 剥线钳的实物外形
1 压接式剥线钳的上端有不同尺寸的剥线口，一般为0.5～4.5mm。
2 自动式剥线钳的钳头部分分为左、右两端：一端的钳口平滑，为压线端；另一端的钳口有多个切口（范围为0.5～3mm）。压线端（平滑钳口）用于卡紧导线，多个切口用于切割和剥落不同线径导线的绝缘层。
图3-7为剥线钳的使用方法。
图3-7 剥线钳的使用方法
划重点

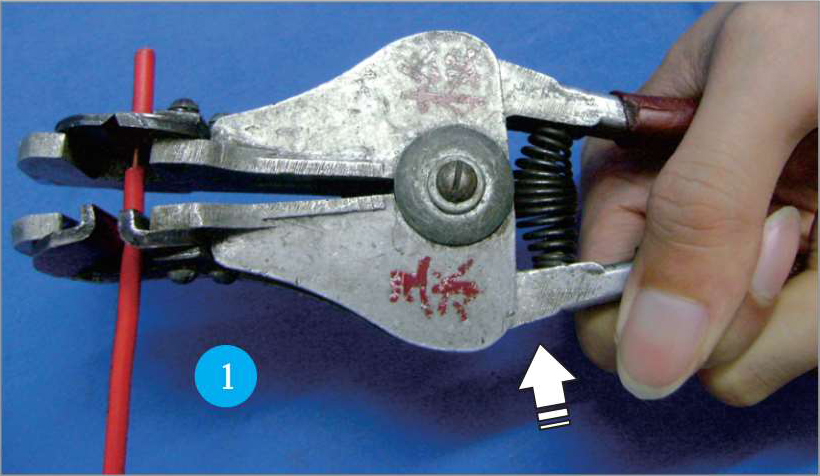

1 将导线放置在剥线钳钳口的切口中，从导线顶端到剥线钳切口的距离为导线剥削绝缘层的长度。

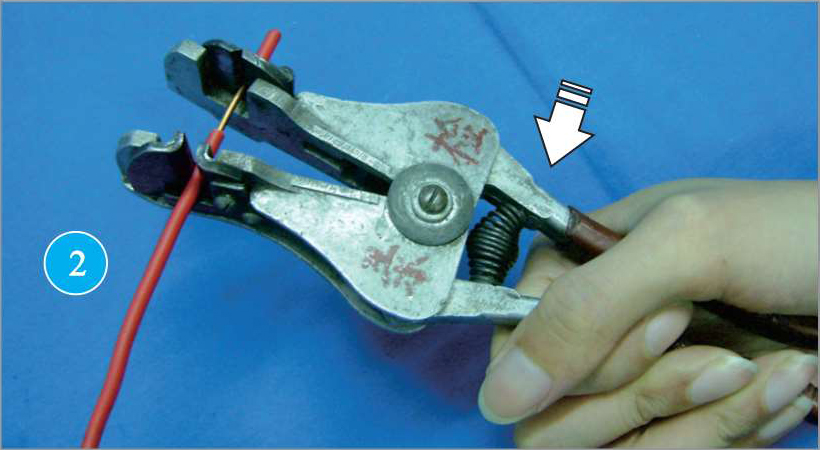

2 握紧剥线钳的两个手柄，直至将导线绝缘层剥下。
在使用剥线钳剥线时，一般会根据导线线径选择合适尺寸的切口，将导线放入该切口中，按下剥线钳的钳柄，即可将绝缘层割断，再次紧按手柄时，钳口分开加大，切口端将绝缘层与线芯分离。

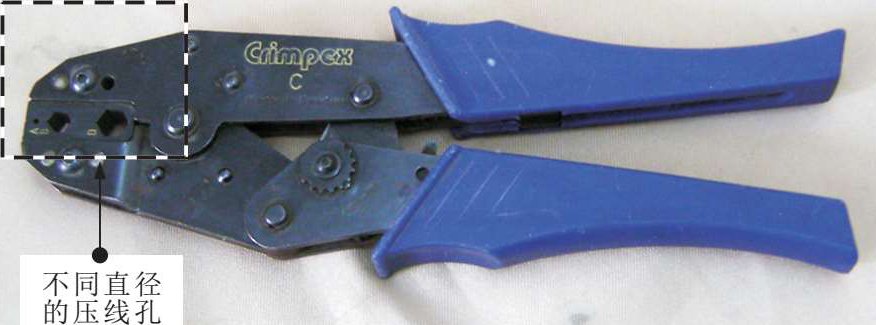

压线钳主要用于线缆与连接头的加工。图3-8为压线钳的实物外形。
图3-8 压线钳的实物外形
压线钳压接连接件的大小不同，内置的压线孔也不同。

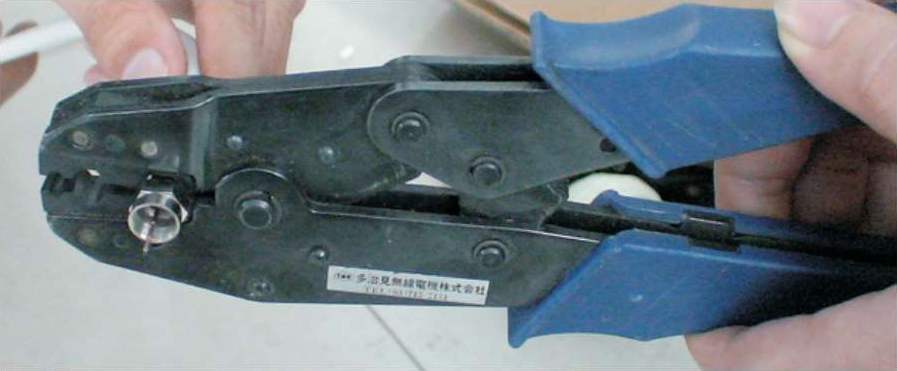

图3-9为压线钳的使用方法。
图3-9 压线钳的使用方法
在使用压线钳时，一般使用右手握住压线钳的手柄，将需要连接的线缆插入连接头后，放入压线钳合适的压线孔中，向下按压即可。

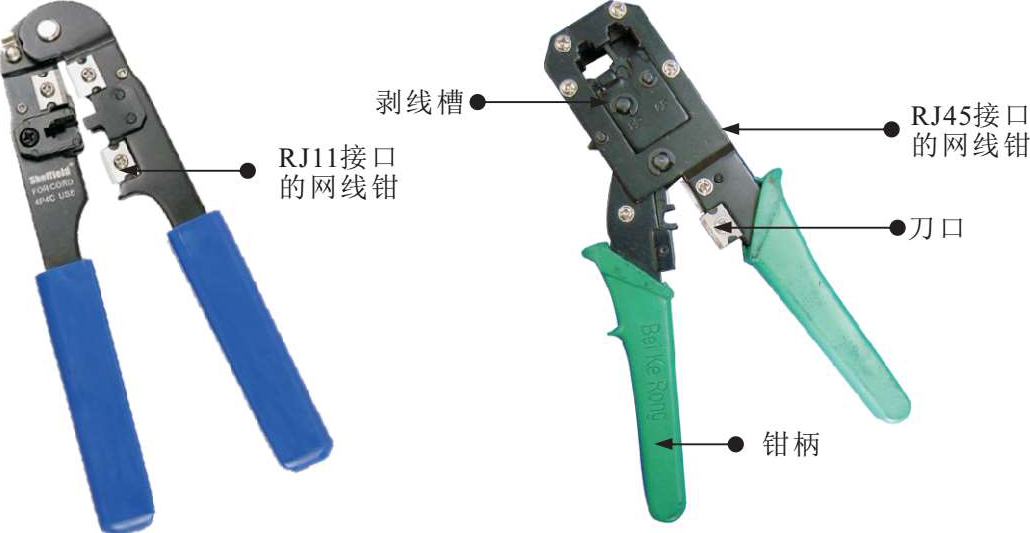

图3-10为网线钳的实物外形。网线钳主要用于网线、电话线水晶头的加工。
图3-10 网线钳的实物外形
划重点

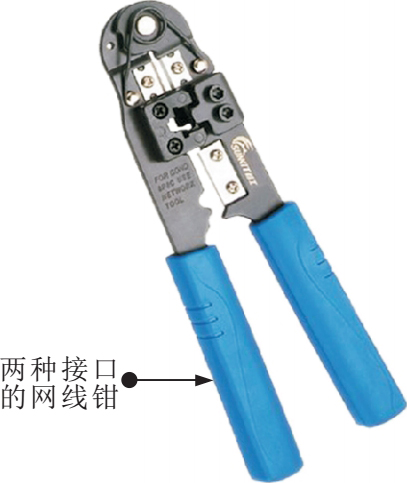

网线钳根据水晶头加工口的型号，一般可分为RJ45接口的网线钳和RJ11接口的网线钳，也有一些网线钳包括两种接口。

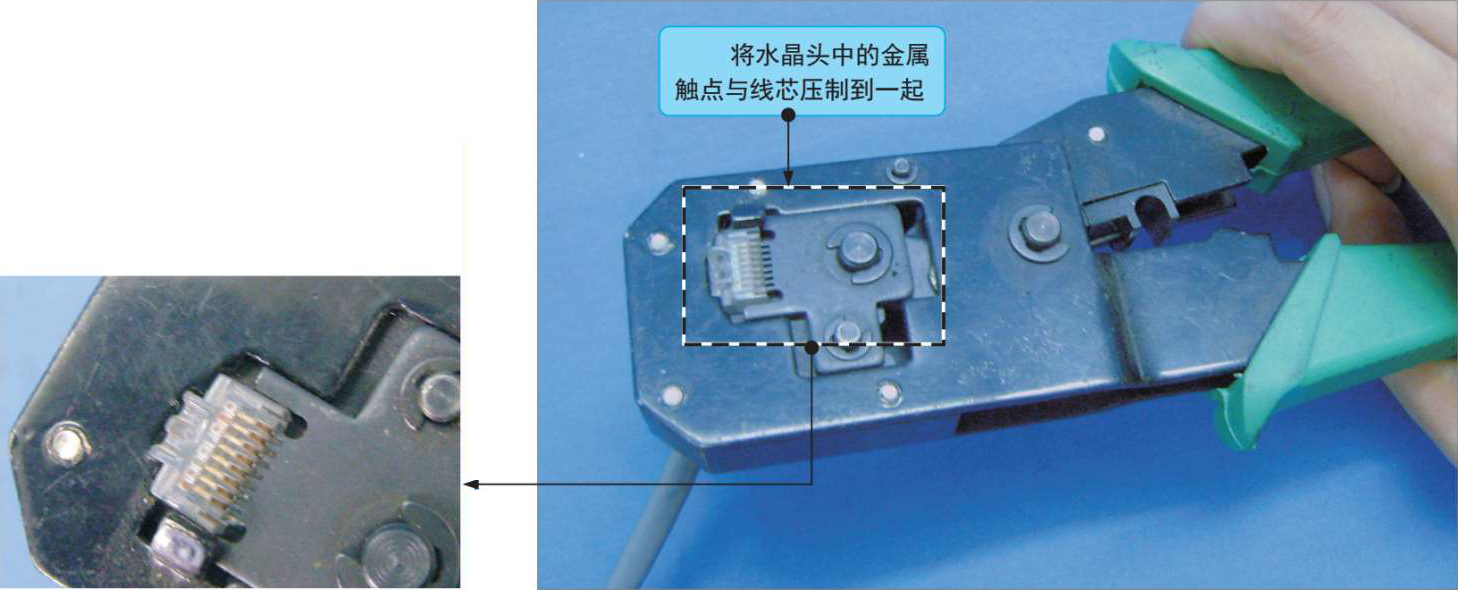

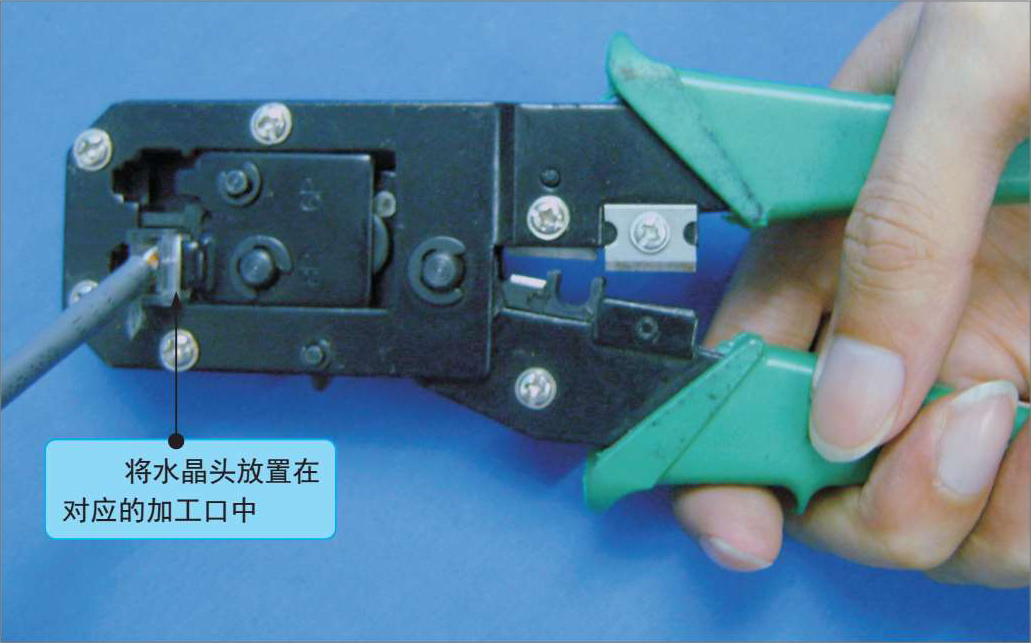

图3-11为网线钳的使用方法。
图3-11 网线钳的使用方法
使用网线钳时，应先使用钳柄处的刀口剥离网线的绝缘层，将网线按顺序插入水晶头中，并放置在网线钳对应的水晶头加工口，用力按压钳柄，钳头上的动片向上推动，即可将水晶头中的金属触点与线芯压制到一起。
