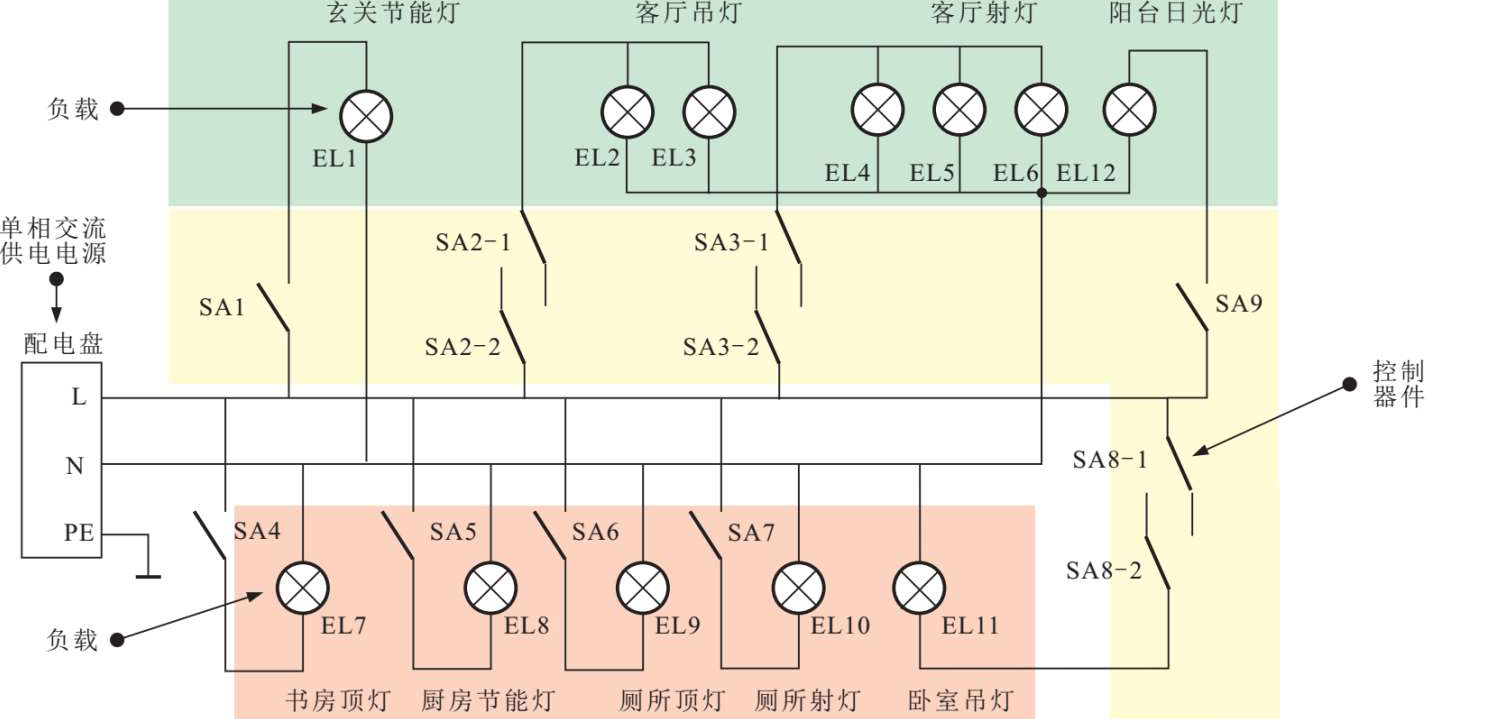

单相交流电路主要由单相交流供电电源、控制器件和负载构成。图1-17为家庭照明供电电路。该电路属于典型的单相交流电路。
图1-17 家庭照明供电电路
单相交流电路主要有单相两线式、单相三线式两种供电方式。

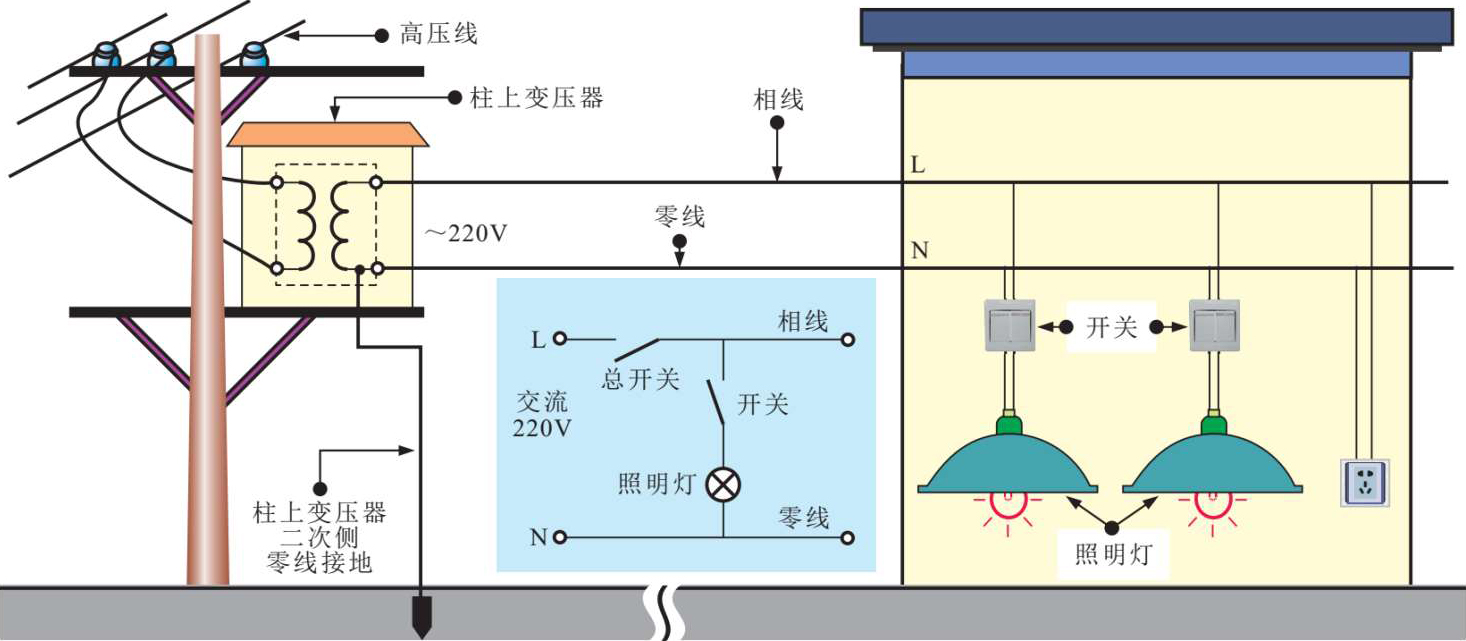

图1-18为单相两线式交流电路。
图1-18 单相两线式交流电路
单相两线式交流电路是由一根相线和一根零线组成的。取三相三线式高压线中的两根线作为柱上变压器的输入端，经变压处理后，由二次侧输出220V交流电压。

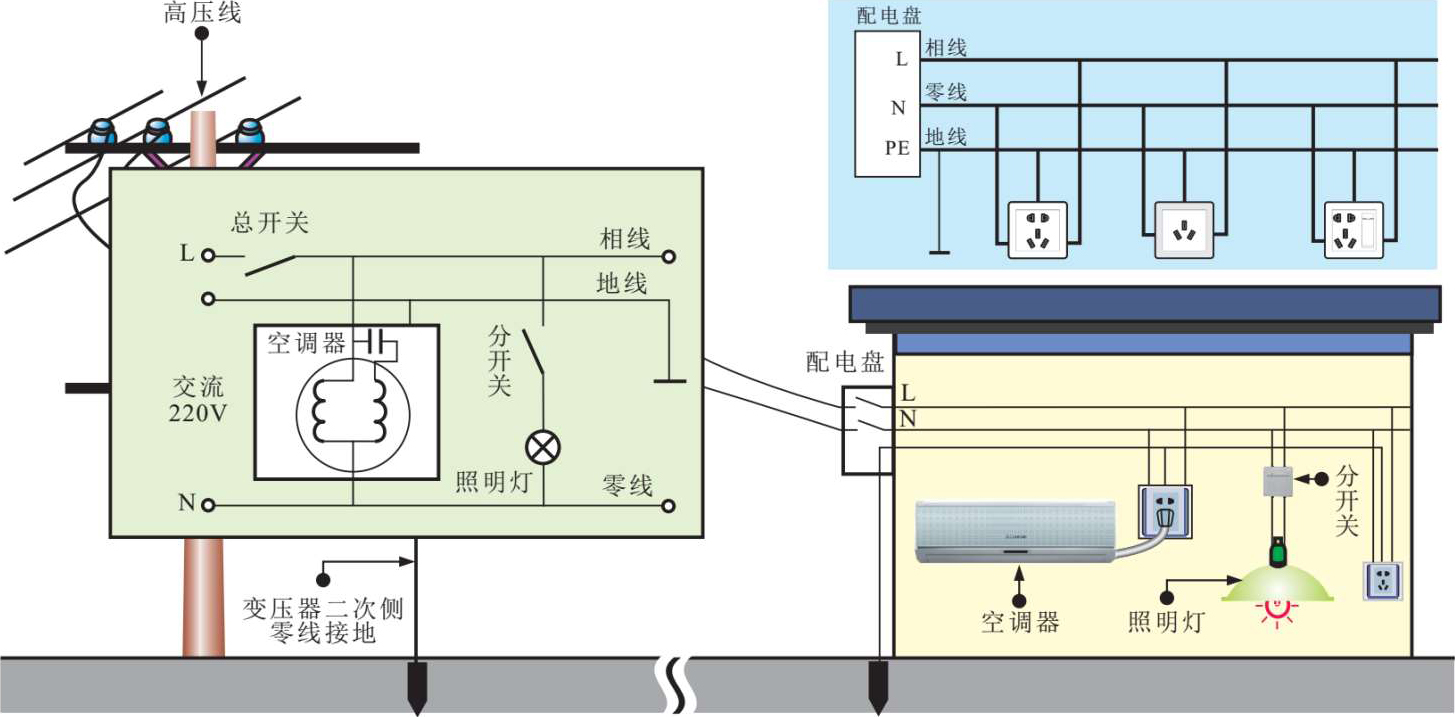

图1-19为单相三线式交流电路。
图1-19 单相三线式交流电路
多说两句！
单相三线式交流电路是由一根相线、一根零线和一根地线组成的。家庭供电线路中的相线和零线来自柱上变压器，地线是住宅的接地线。由于不同的接地点存在一定的电位差，因此零线与地线之间可能有一定的电压。

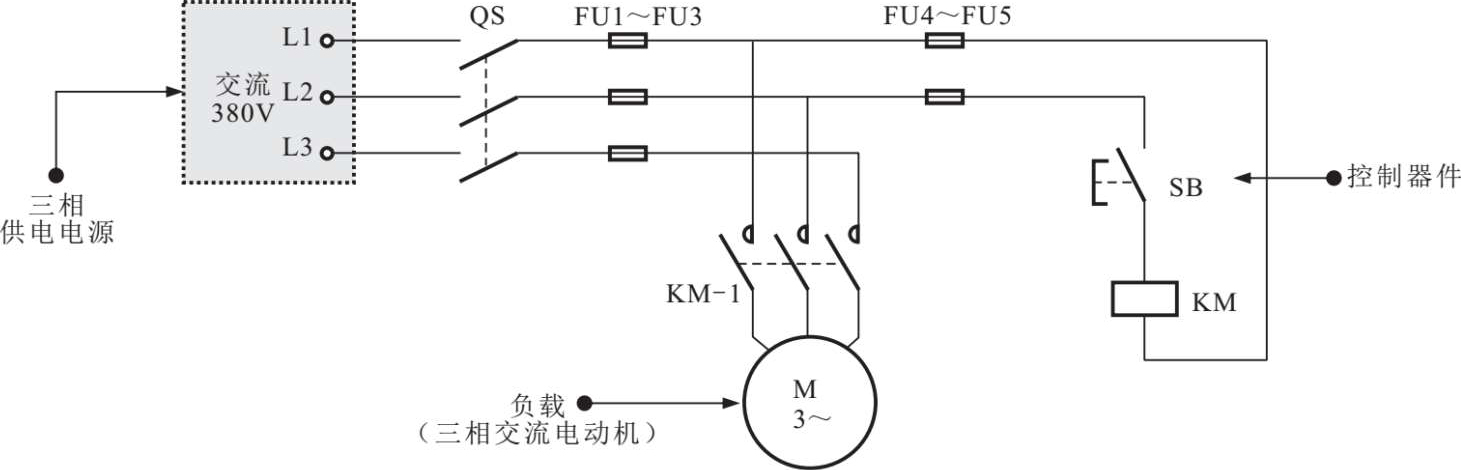

三相交流电路主要由三相供电电源、控制器件和负载构成。图1-20为一种简单的电力拖动控制电路。该电路属于典型的三相交流电路。
图1-20 一种简单的电力拖动控制电路
在控制器件的作用下，接通三相供电电源，为负载（三相交流电动机）供电后，负载即可进入工作状态，实现电路功能。
多说两句！
三相交流电路供电电源的三根相线之间，电压大小相等，都为380V，频率相同，都为50Hz，每根相线与零线之间的电压均为220V。
三相交流电路主要有三相三线式、三相四线式和三相五线式三种供电方式。

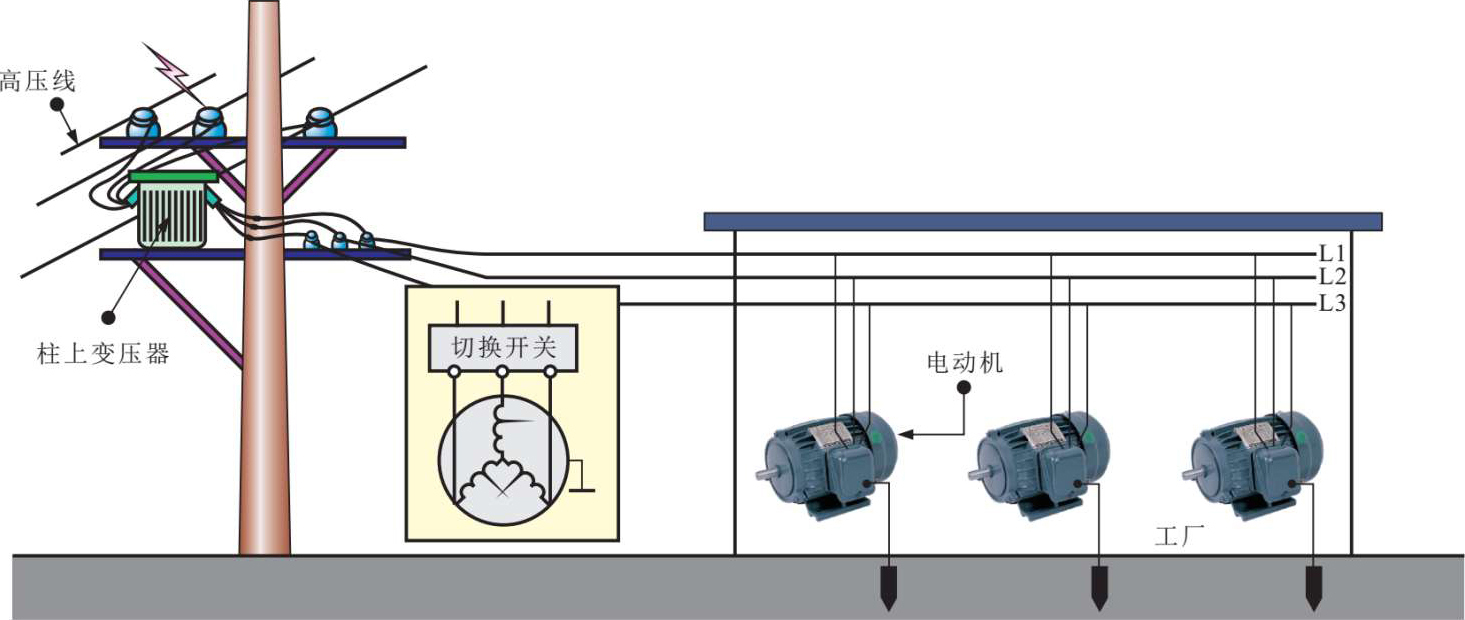

图1-21为三相三线式供电方式。三相三线式供电方式是由柱上变压器引出三根相线为工厂中的电气设备供电，三根相线之间的电压都为380V。
图1-21 三相三线式供电方式

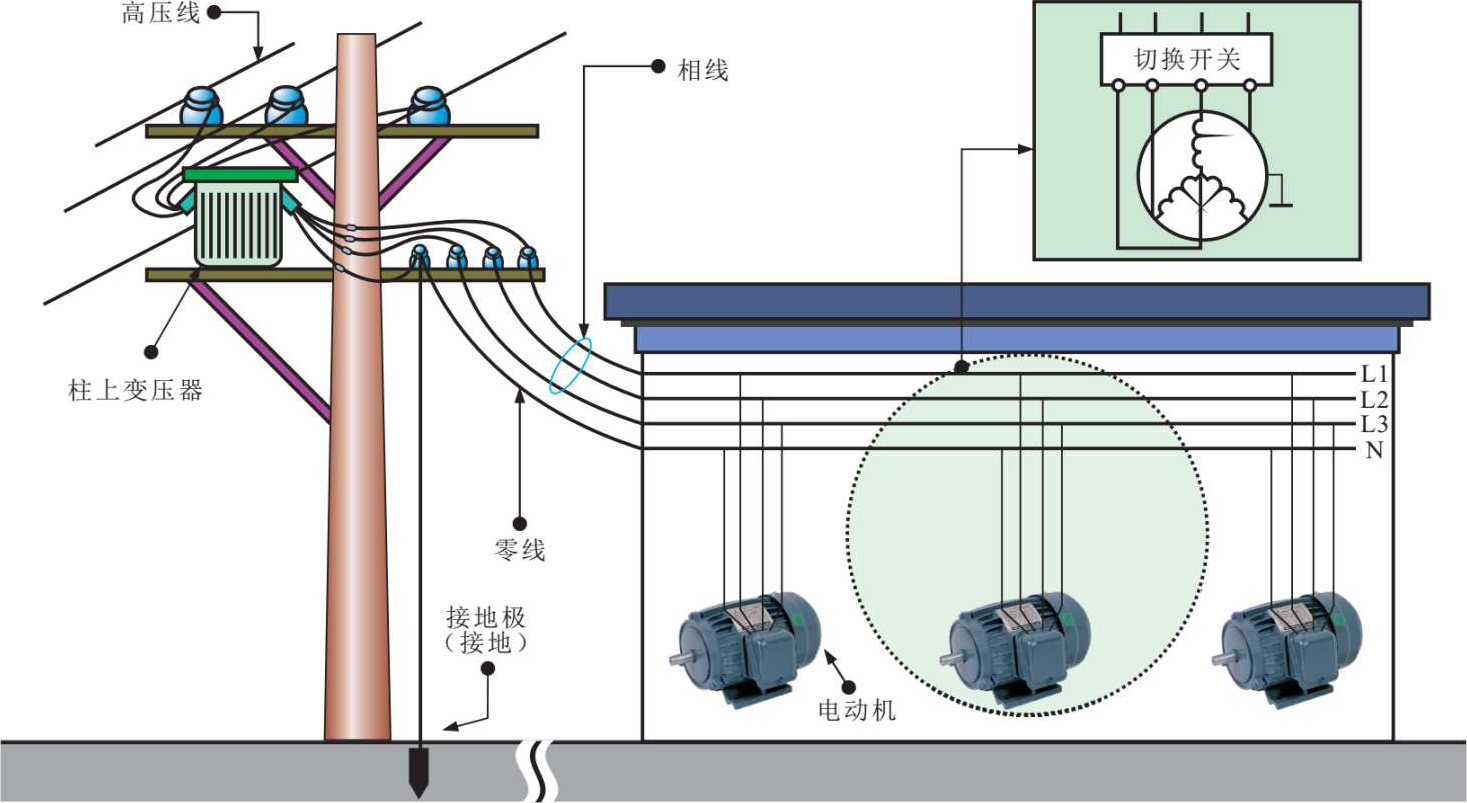

图1-22为三相四线式供电方式。三相四线式供电方式由柱上变压器引出四根线。其中，三根为相线，一根为零线。零线接电动机三相绕组的中点，工作时，电流经过电动机做功，没有做功的电流经零线回到电厂，对电动机起保护作用。
图1-22 三相四线式供电方式

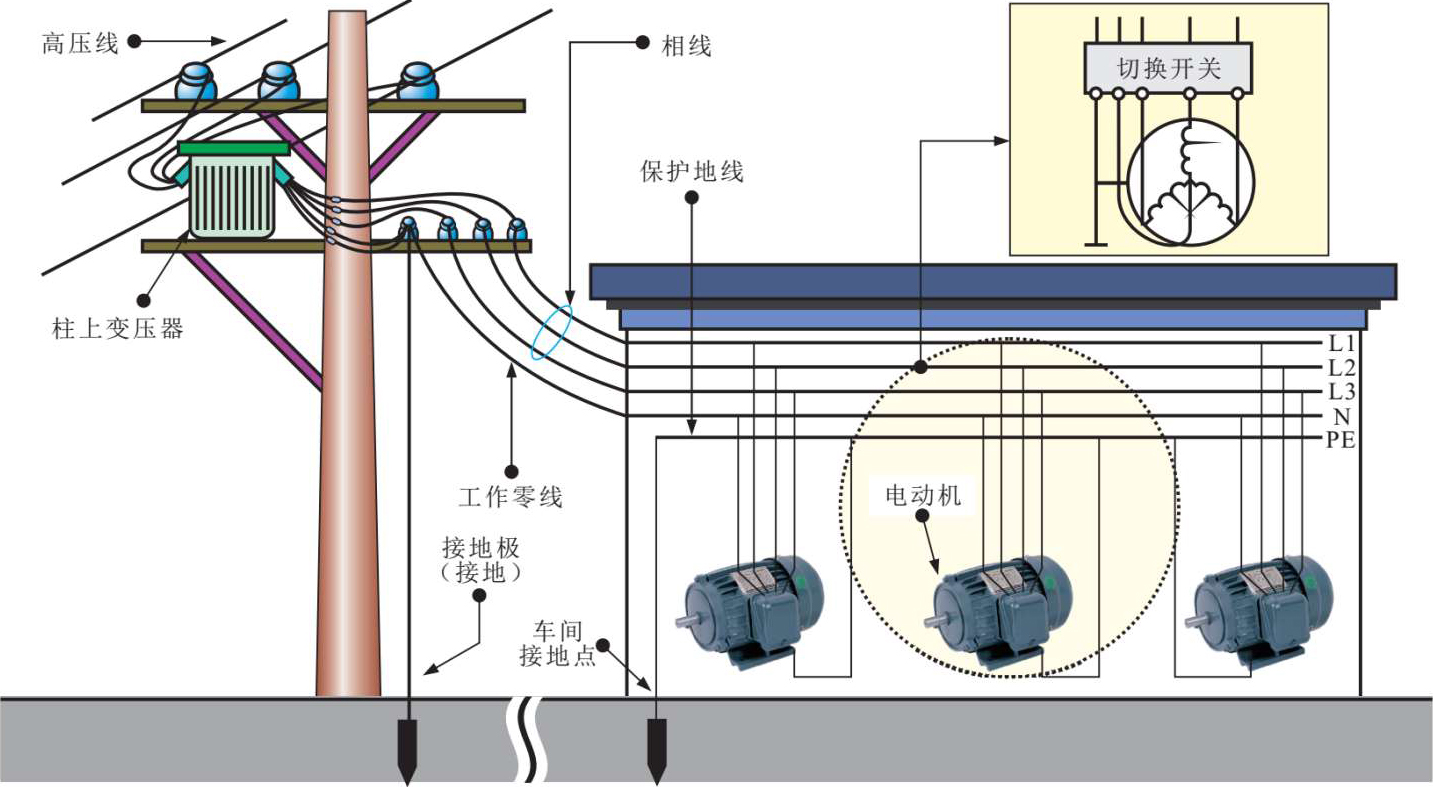

图1-23为三相五线式供电方式。三相五线式供电方式是在三相四线式供电方式的基础上增加一根地线（PE），与大地相连，起保护作用，即为车间内的保护地线。
图1-23 三相五线式供电方式
