1.3.2 命令模式配置RAID 5

我们主要以学习为目的，在命令模式下配置RAID 5，其他RAID的配置方式和RAID 5的配置方式相似。由于软RAID在工作中并不常用，所以我们用RAID 5来举例。

在Linux系统中，使用mdadm命令建立和管理软RAID。mdadm命令既支持用完整的硬盘建立RAID，也支持用硬盘中的不同分区建立RAID。在这里使用分区建立RAID。

1.建立3个2GB大小的分区和1个2GB大小的备份分区

仍然建立3个2GB大小的分区，用于构建RAID 5。不过，在这里多建立了1个2GB大小的分区，用作备份分区。

这个备份分区的作用是什么呢？RAID最大的好处就是具有冗余功能，当有一块硬盘或一个分区损坏时，数据不会丢失，只要插入新的硬盘或分区，依赖其他硬盘或分区就会主动重建损坏的硬盘或分区中的数据。不过，这仍然需要关闭服务器，手工插拔硬盘。如果在组成RAID的时候就加入了备份硬盘或备份分区，那么，当硬盘或分区损坏时，RAID会自动用备份硬盘或备份分区代替损坏的硬盘或分区，然后立即重建数据，而不需要人为手工参与。这样就避免了服务器停机和人为手工参与，非常方便，唯一的问题就是需要多余的硬盘或分区作为备份设备。

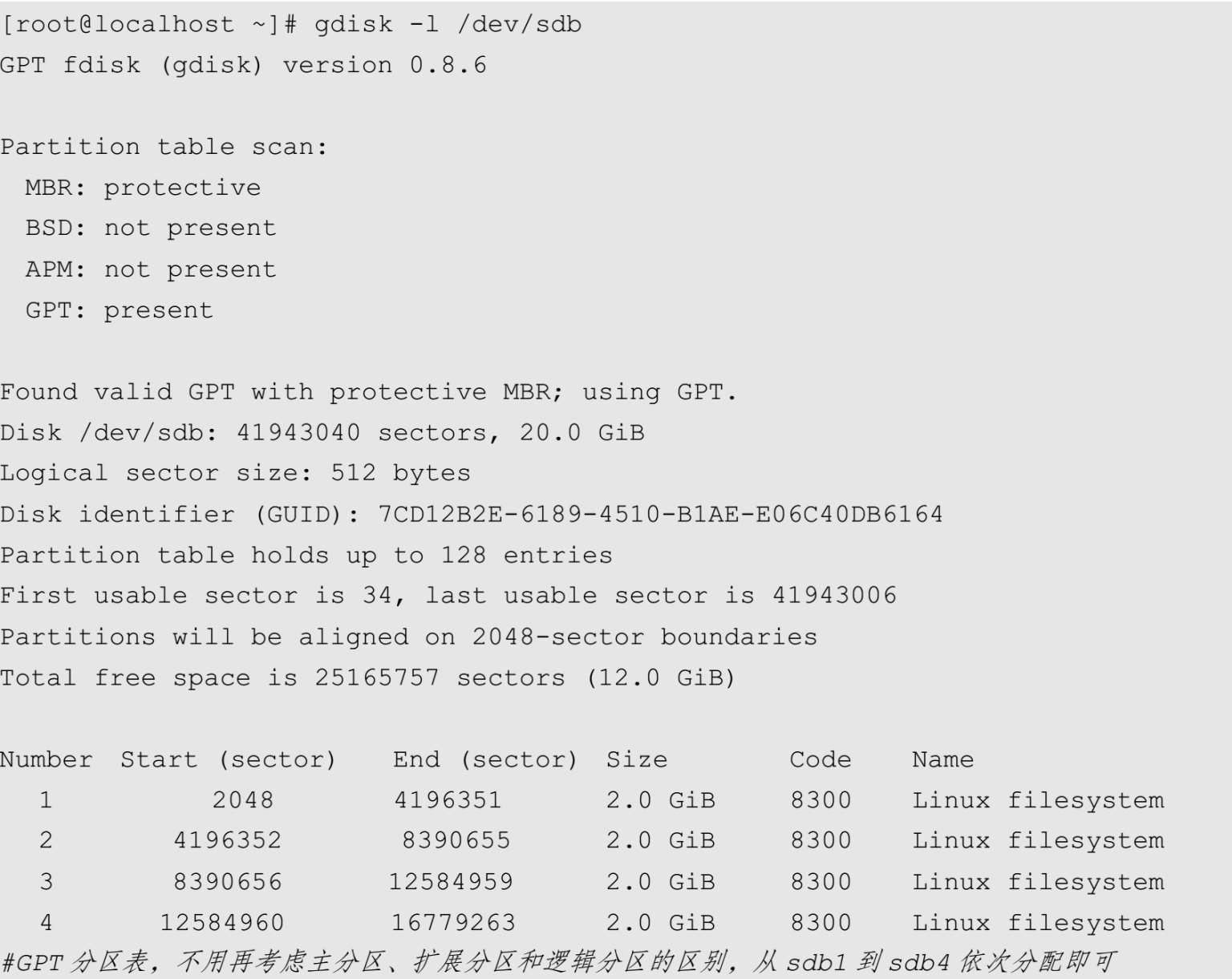

也就是说，在这个实验中需要4个2GB大小的分区，其中3个组成RAID 5，1个作为备份分区。建立分区的过程这里不再详细解释。在建立完分区之后，可以使用gdisk命令查看。命令如下：

我们建立了/dev/sdb1、/dev/sdb2、/dev/sdb3和/dev/sdb4共4个2GB大小的分区。

2.建立RAID 5

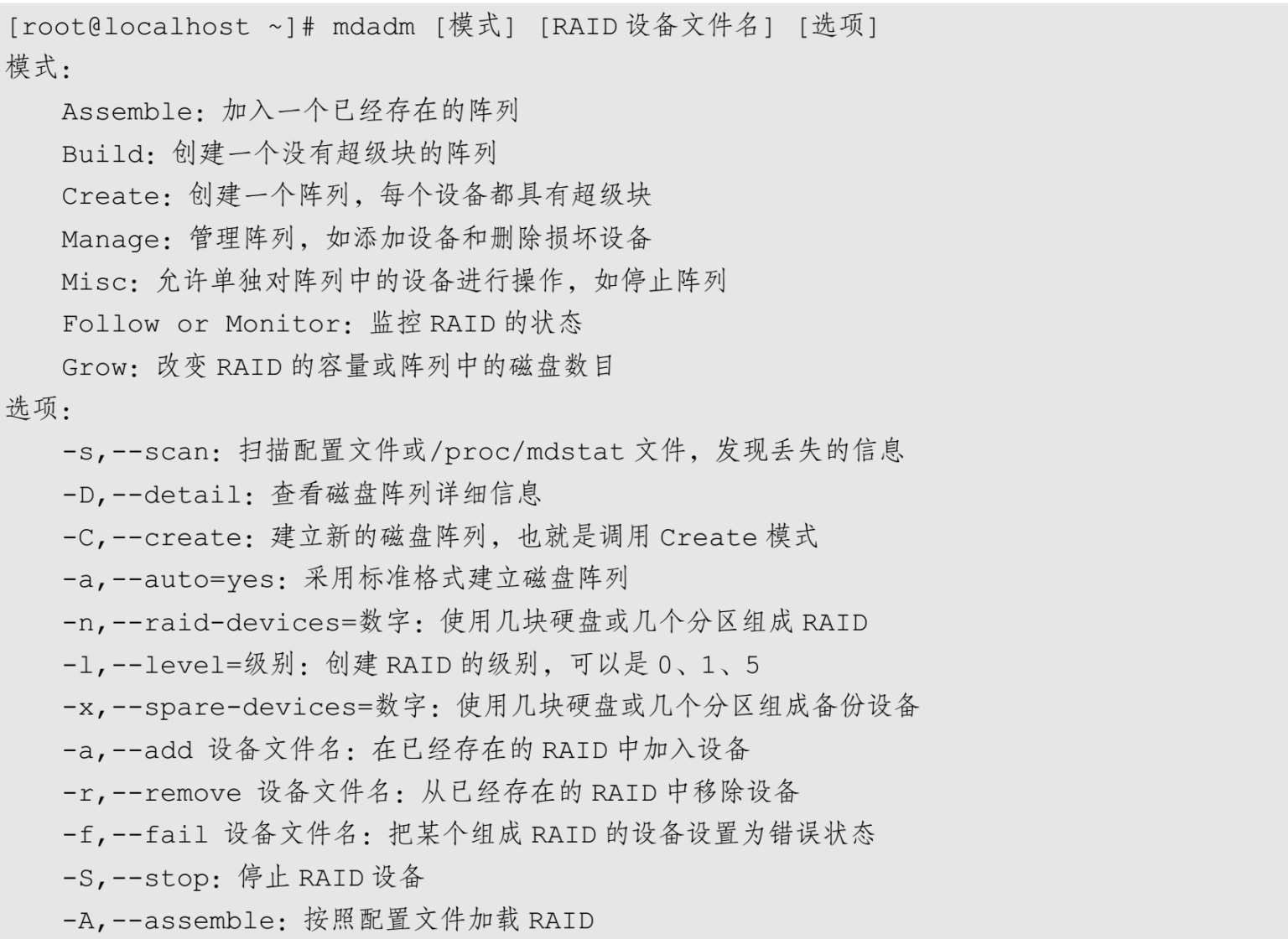

使用mdadm命令建立RAID，命令格式如下：

因为我们准备创建的是RAID 5，所以使用以下命令创建：

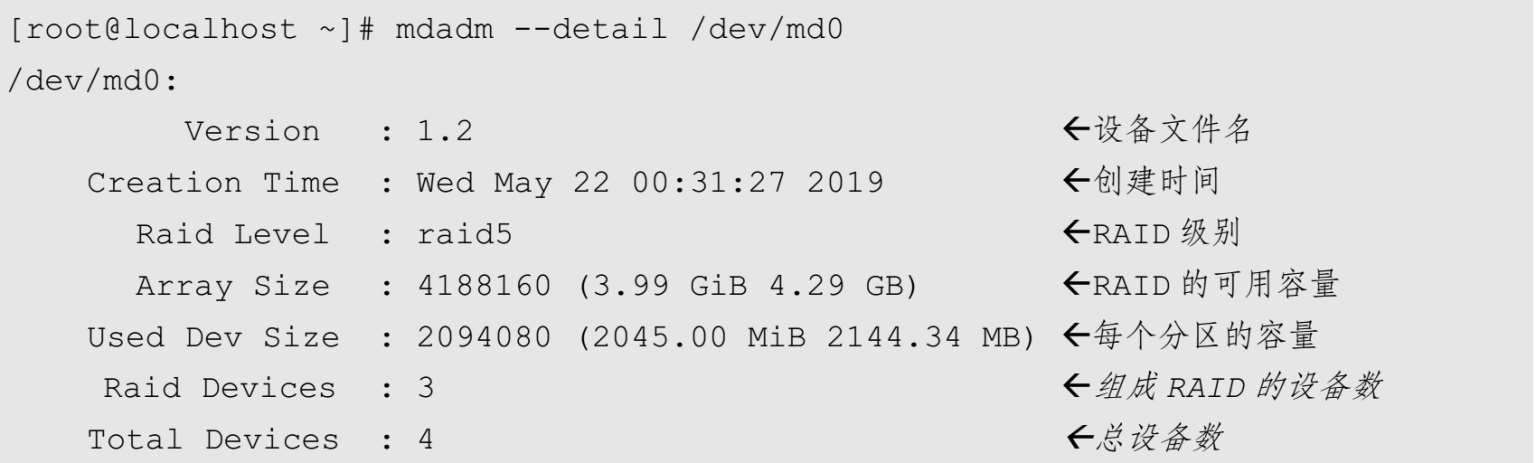

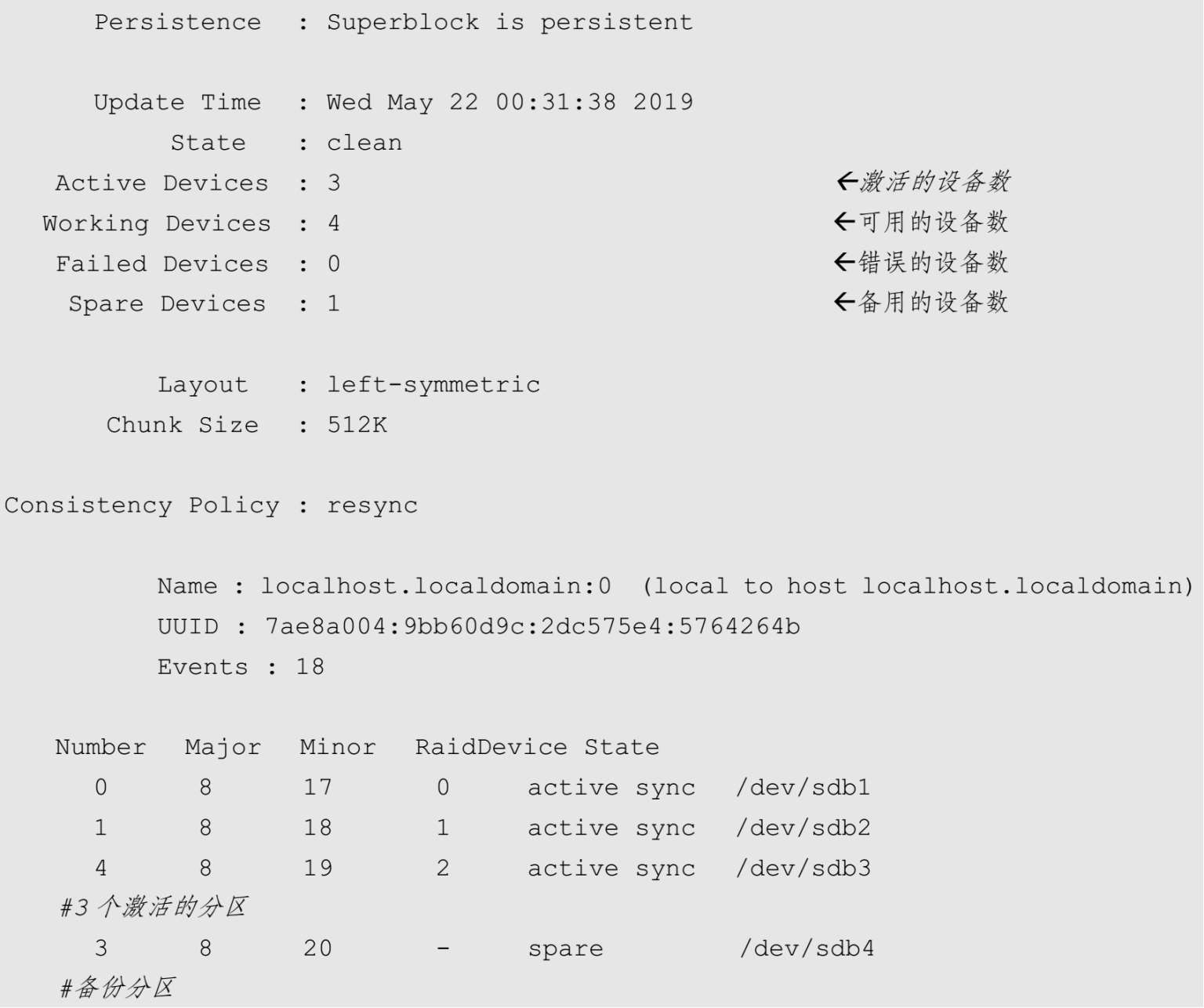

其中，/dev/md0是第一个RAID设备的设备文件名。如果还有其他RAID设备，则可以使用/dev/md[0～9]来表示。我们建立了RAID 5，使用了3个分区，并建立了1个备份分区。先查看一下新建立的/dev/md0，命令如下：

再查看/proc/mdstat文件，在这个文件中也保存了RAID的相关信息。命令如下：

3.格式化与挂载RAID

虽然已经创建了RAID 5，但是，要想正常使用，还需要格式化和挂载。格式化命令如下：

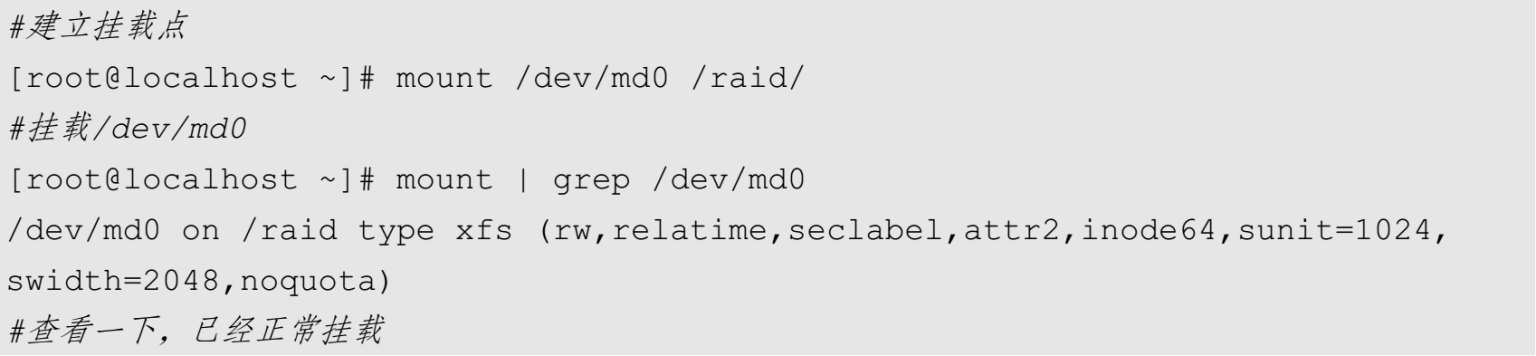

挂载命令如下：

4.生成mdadm配置文件

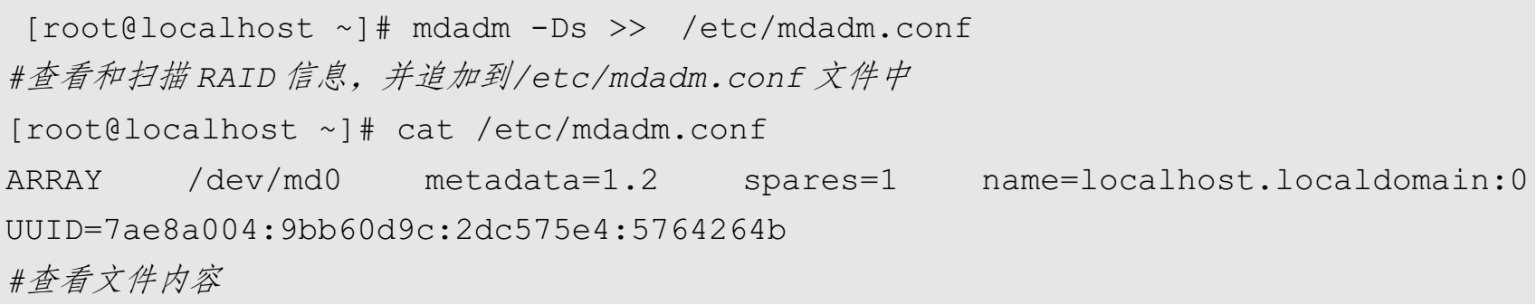

在CentOS 7.x中，mdadm配置文件并不存在，需要手工建立。使用以下命令建立/etc/mdadm.conf配置文件：

5.设置开机后自动挂载

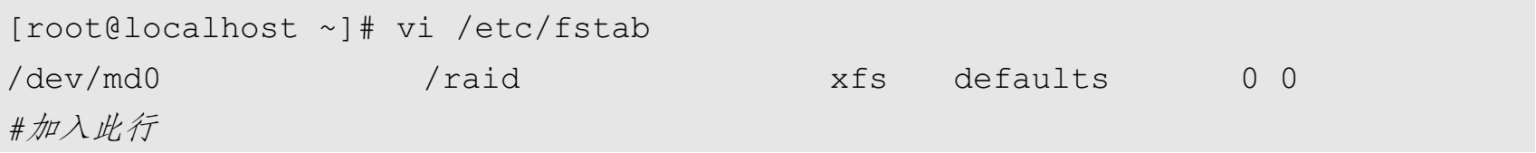

设置开机后自动挂载需要修改/etc/fstab配置文件，命令如下：

如果要重新启动，则一定要在这一步完成之后再进行，否则会报错。

6.模拟分区出现故障

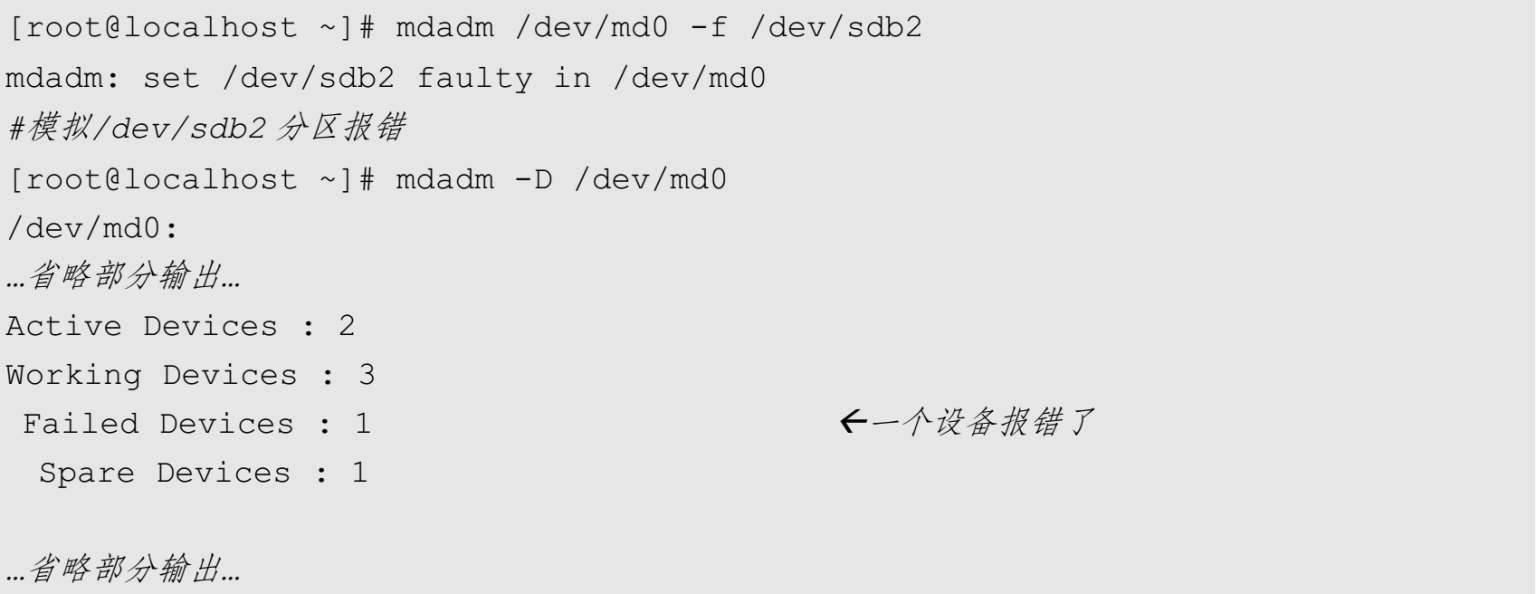

虽然已经配置了RAID，但是它真的生效了吗？我们模拟磁盘报错，看看备份分区是否会自动代替错误分区。mdadm命令有一个选项-f，其作用是把一块硬盘或一个分区变成错误状态，用来模拟RAID报错。命令如下：

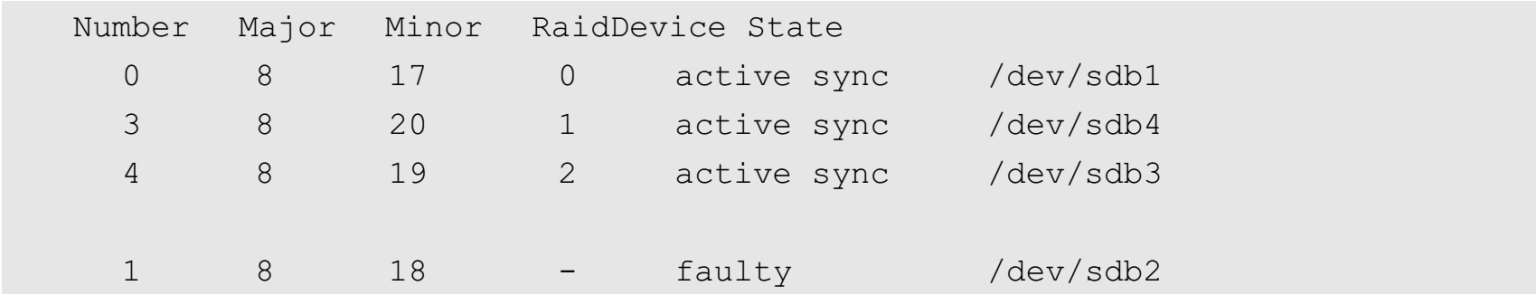

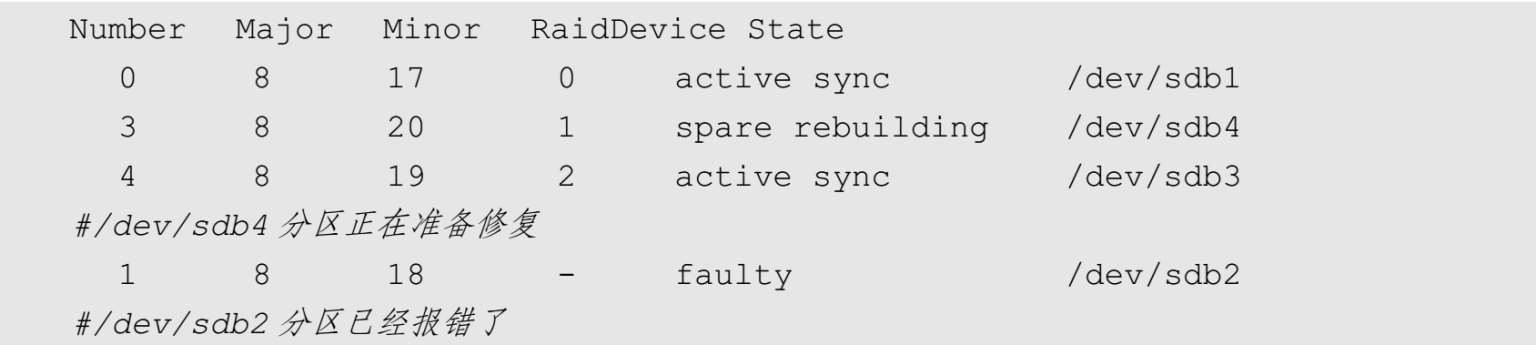

要想看到上面的效果，在查看时要快一点，否则修复可能就完成了。因为有备份分区的存在，所以分区损坏了，是不用管理员手工参与的。如果修复完成再查看，就会出现下面的情况：

备份分区/dev/sdb4已经被激活，而/dev/sdb2分区失效了。

7.移除错误分区

既然分区已经报错，就把/dev/sdb2分区从RAID中移除。如果报错的是硬盘，则可以进行更换硬盘的处理。移除命令如下：

8.添加新的备份分区

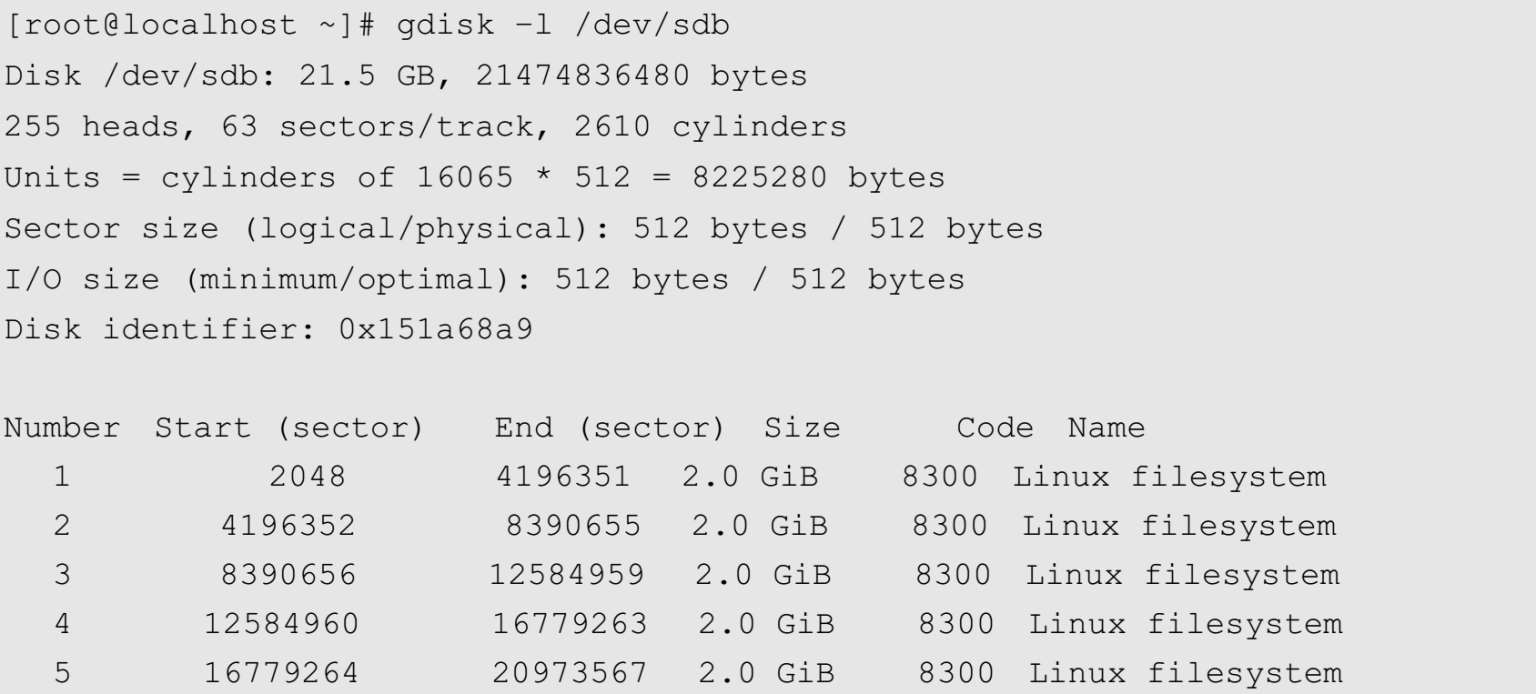

既然分区已经报错，那么还需要加入一个新的备份分区，以防下次硬盘或分区出现问题。既然要加入新的备份分区，那么还需要再划分出一个2GB大小的分区。命令如下：

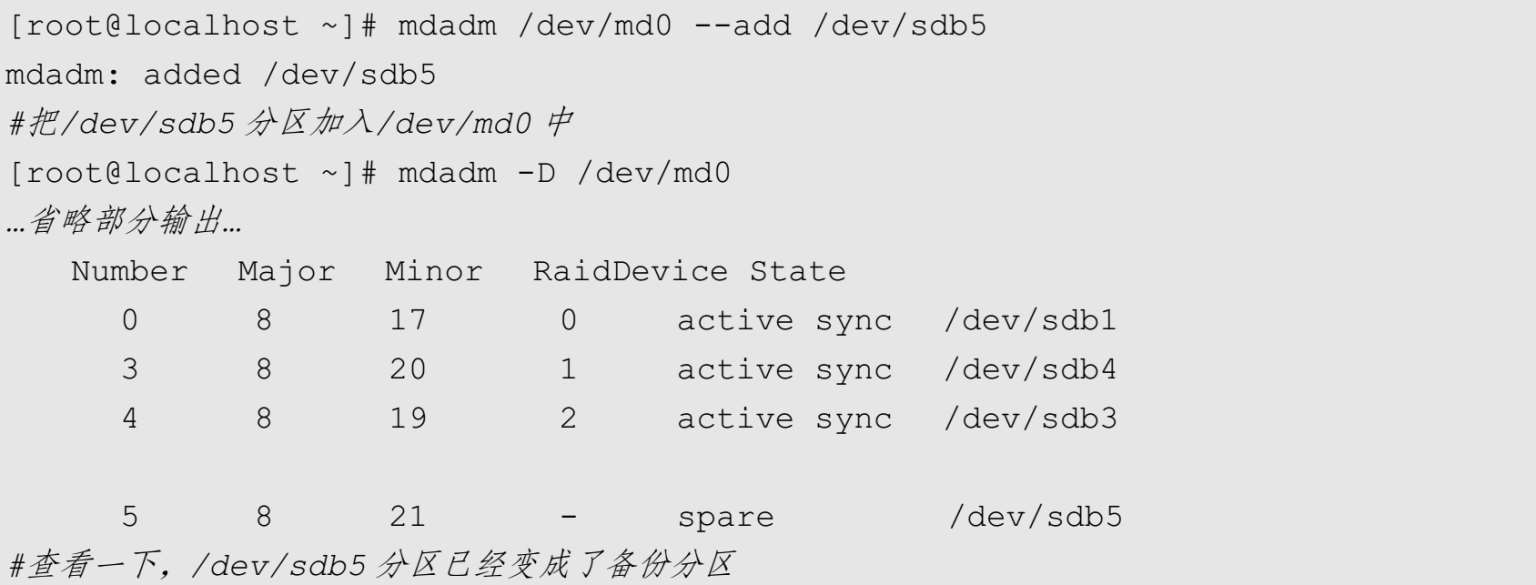

新建/dev/sdb5分区，然后把它加入/dev/md0中作为备份分区。命令如下： JYUWsRksW4XmFe+jk4r74uyW7v20R6+RF25L8eG4Ghn9auhrKYAbeW4Y+D/aeEv/
