2.4 绘制二维草图

2.4.1 直线

新建零件文件后，在“三维模型”功能选项卡中单击 按钮，然后选取XY平面为草图平面。

在 区域中单击“直线”命令按钮 。

指定第一点。将鼠标光标移至绘图区中的某点处，然后单击鼠标以指定第一点；此时如果移动鼠标，可看到当前鼠标光标的中心与第一点间有一条“连线”，这条线随着鼠标光标的移动可拉长或缩短，并可绕着第一点转动，一般形象地称这条“连线”为“橡皮筋”。

指定第二点。将鼠标光标移至绘图区的另一点并单击，这样系统便绘制一条线段。此时如果移动鼠标，可看到在第二点与鼠标光标之间生成一条“橡皮筋”，移动鼠标光标可调整“橡皮筋”的长短及位置，以确定下一条线段。

重复步骤4，可创建一系列连续的线段。

按Esc键，结束直线的绘制。

2.4.2 矩形

矩形对于绘制拉伸、旋转的截面草图等十分有用，可省去绘制四条直线的麻烦。方法一：创建两点矩形

在 区域中单击 按钮，然后单击 按钮（或在绘图区空白处按住鼠标右键，在弹出的快捷菜单中单击按钮）。

指定矩形的第一角点。在系统 的提示下，将鼠标光标移至绘图区中的某一点处，并单击以指定矩形的第一个角点，此时移动鼠标，就会有一个临时矩形从该点延伸到光标所在处，并且矩形的大小随光标的移动而不断变化。

指定矩形的第二角点。在系统 的提示下，将鼠标光标移至绘图区中的另一点处并单击，以指定矩形的另一个角点，此时系统即在两个对角点间绘制一个矩形并结束命令。

按Esc键，结束矩形的绘制。

方法二：创建三点矩形

单击 按钮，然后单击 按钮。

指定矩形的第一角点。在图形区所需位置单击，放置矩形的第一个角点，然后拖至所需宽度。

指定矩形的第二个角点。再次单击，放置矩形的第二个角点，此时，绘制出矩形的一条边线，向此边线的法线方向拖动鼠标至所需的大小。

指定矩形的第三个角点。再次单击，放置矩形的第三个角点，此时，系统即在第一个角点、第二个角点和第三个角点间绘制一个矩形。

按Esc键，结束矩形的绘制。

方法三：创建两点中心矩形

单击 按钮，然后单击 按钮。

定义矩形的中心点。在图形区所需位置单击，放置矩形的中心点，然后将该矩形拖至所需大小。

定义矩形的一个角点。再次单击，放置矩形的一个边角点。

按Esc键，结束矩形的绘制。

方法四：创建三点中心矩形

单击 按钮，然后单击 按钮。

定义矩形的中心点。在图形区所需位置单击，放置矩形的中心点，然后将该矩形拖至所需宽度。

定义矩形的一边中点。再次单击，定义矩形一边的中点，然后将该矩形拖至所需长度。

定义矩形的一个角点。再次单击，放置矩形的一个角点。

按Esc键，结束矩形的绘制。

2.4.3 绘制圆

方法一：中心/点——通过选取中心点和圆上一点来创建圆

在 区域中单击 按钮，然后单击 按钮。

在某位置单击，放置圆的中心点，然后将该圆拖至所需大小并单击左键，完成该圆的创建。

按Esc键，结束圆的绘制。

方法二：相切圆——通过选取三条直线来创建圆

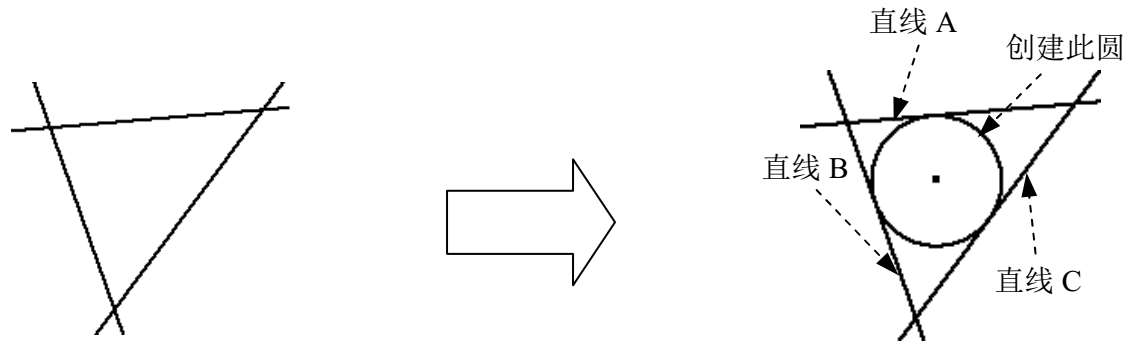

在确定要相切的三条直线后，可以绘出与三条直线相切的圆。下面以图2.4.2所示为例来进行说明。

打开随书光盘中的文件D:\inv17\work\ch02.04.03\circle.ipt。

在 区域中单击 按钮，然后单击 按钮。

选取直线A为第一参考元素，选取直线B为第二参考元素，选取直线C为第三参考元素。

按Esc键，结束圆的绘制。

2.4.4 绘制椭圆

在 区域中单击 按钮，然后单击 按钮。

定义椭圆中心点。在图形区的某位置单击，放置椭圆的中心点。

定义椭圆长轴。在图形区的某位置单击，定义椭圆的长轴和方向。

确定椭圆短轴。移动鼠标指针，将椭圆拉至所需形状并单击，以定义椭圆的短轴。

按Esc键，结束椭圆的绘制。

2.4.5 绘制圆弧

共有三种绘制圆弧的方法。

方法一：三点画圆弧——确定圆弧的两个端点和弧上的一个附加点来创建一个三点圆弧

在 区域中单击 ，然后单击 按钮。

在绘图区某位置单击，放置圆弧一个端点；在另一位置单击，放置圆弧上另一端点。

此时移动鼠标指针，圆弧呈“橡皮筋”样变化，单击确定圆弧上的一点。

按Esc键，结束圆弧的绘制。

方法二：创建相切圆弧——确定圆弧的一个切点和弧上的一个附加点来创建圆弧

在 区域中单击 ，然后单击 按钮。

选取一个图元，在图形区某位置单击作为圆弧的终点，系统便自动创建与这个图元相切的圆弧。

按Esc键，结束圆弧的绘制。

方法三：中心和点画圆弧——通过圆心、起点和终点绘制圆弧

在 区域中单击 ，然后单击 按钮。

在某位置单击，确定圆弧中心点，然后将圆拖动至所需大小，并在圆上单击两点以确定圆弧的两个端点。

按Esc键，结束圆弧的绘制。

2.4.6 倒角

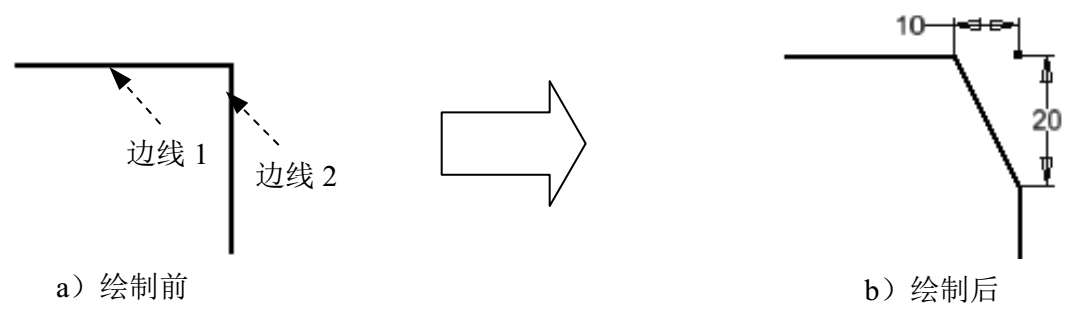

下面以图2.4.3为例，说明绘制倒角的一般操作过程。

打开文件D:\inv17\work\ch02.04.06\chamfer.ipt。

在 区域中单击 中的 然后单击 按钮，系统弹出图2.4.4所示的“二维倒角”对话框。

定义倒角参数。在“二维倒角”对话框中单击 按钮，在“倒角边长1”文本框中输入距离值10，在“倒角边长2”文本框中输入距离值20；在绘图区域选取图2.4.3所示的边线1与边线2，系统便在这两个图元间创建倒角，并将两个图元裁剪至交点。

在“二维倒角”对话框中单击 按钮，完成倒角的创建。

图2.4.4所示的“二维倒角”对话框中的部分选项的说明如下。

◆ ：采用“相等距离”方式绘制倒角。

◆ ：按照“距离-距离”方式绘制倒角。

◆ ：按照“角度-距离”方式绘制倒角。

◆ 文本框：用于输入距离1。

◆ 文本框：用于输入距离2。

2.4.7 圆角

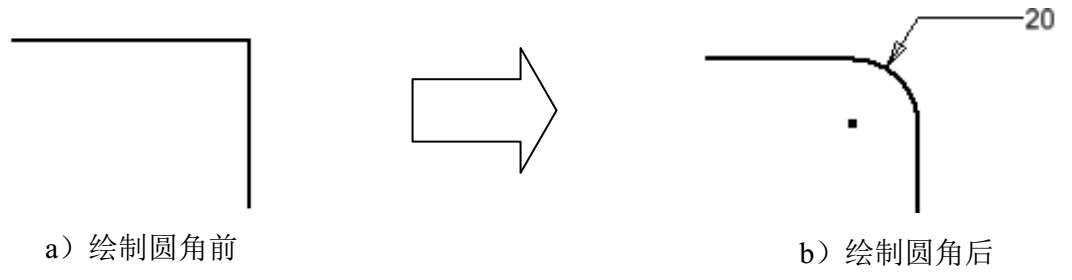

下面以图2.4.5为例，说明绘制圆角的一般操作过程。

打开文件D:\inv17\work\ch02.04.07\fillet.ipt。

在 区域中单击 中的 ，然后单击 按钮，系统弹出图2.4.6所示的“二维圆角”对话框。

在“二维圆角”对话框“半径”文本框中输入数值20，然后选取两个图元（两条边），系统便在这两个图元间创建圆角，并将两个图元裁剪至交点。

◆对于具有公共端点的图元，选定这个端点也可以创建圆角，对于没有公共端点的图元，必须选定两条线进行倒圆角。

◆如果两条线可以成功创建圆角，那么在选定第二条线时，两条线均呈高亮显示的状态，否则只有当前选定的线高亮显示。

◆当图2.4.6所示的 被按下时，此步操作的所有圆角都将被添加“相等”半径的约束，只有一个驱动尺寸，否则每个圆角是各自的驱动尺寸。

2.4.8 样条曲线

共有两种绘制样条曲线的方法，下面将分别介绍。

方法一：通过控制点来创建样条曲线

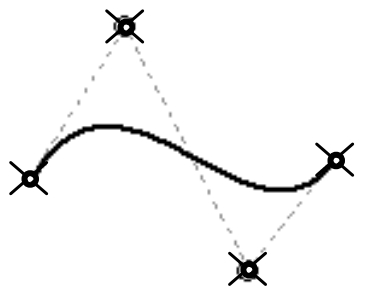

下面以图2.4.7为例，说明绘制样条曲线的一般操作过程。

在 区域中单击 按钮，然后单击 按钮。

定义样条曲线的控制顶点。单击一系列点，可观察到一条“橡皮筋”样的线附着在鼠标指针上。

单击 按钮，结束样条曲线的绘制。

方法二：通过选定的点来创建样条曲线

下面以图2.4.8为例，说明绘制样条曲线的一般操作过程。

在 区域中单击 按钮，然后单击 按钮。

定义样条曲线的通过点。单击一系列点，可观察到一条“橡皮筋”样的线附着在鼠标指针上。

单击 按钮，结束样条曲线的绘制。

2.4.9 多边形

下面介绍多边形的创建方法。

方法一：绘制内接正多边形

在 区域中单击 按钮，系统弹出图2.4.9所示的“多边形”对话框。

在“多边形”对话框中单击“内切”按钮 ，然后在“边数量”文本框中输入边数值6。

在绘图区的某位置单击，放置多边形的中心点，然后拖动鼠标至多边形所需的大小，单击鼠标左键完成多边形的创建。

按Esc键，结束多边形的绘制。

方法二：绘制外切正多边形

在 区域中单击 按钮，系统弹出“多边形”对话框。

在“多边形”命令条中单击“外切”按钮 ，然后在“边数量”文本框中输入边数值6。

在绘图区的某位置单击，放置多边形的中心点，然后拖动鼠标至多边形所需的大小，单击鼠标左键完成多边形的创建。

按Esc键，结束多边形的绘制。

2.4.10 绘制文本轮廓

文本轮廓可以作为草图元素创建，也可以在零件上构造代表文本的特征。共有两种绘制文本轮廓的方法，下面将分别介绍。

方法一：绘制普通文本轮廓

下面以图2.4.10为例，说明绘制普通文本轮廓的一般操作过程。

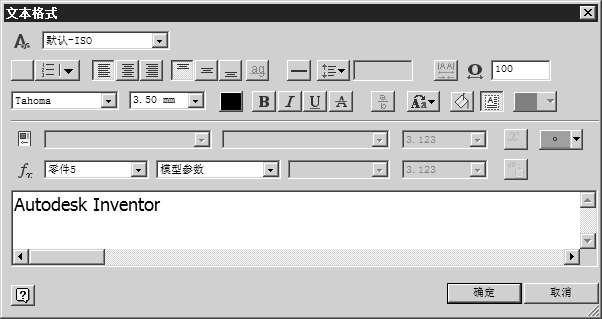

进入草绘环境后，在 区域中单击 中的 然后单击 按钮，在绘图区域合适的位置单击确定文本位置，此时系统弹出图2.4.11所示的“文本格式”对话框。

在“文本格式”对话框“文本”区域下面输入“Autodesk Inventor”，其他选项采用系统默认设置，然后单击 按钮。

按Esc键，结束文本轮廓的绘制。

方法二：绘制几何图元文本轮廓

下面以图2.4.12所示为例，说明绘制几何图元文本轮廓的一般操作过程。

进入草绘环境后，绘制图2.4.12所示的圆弧。

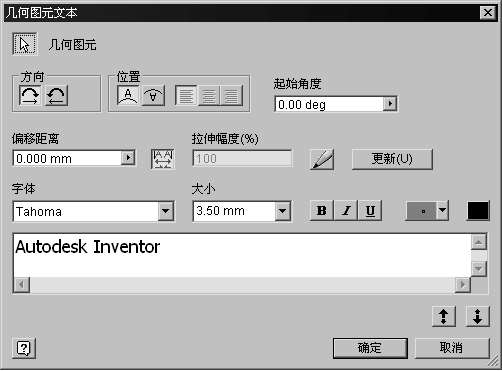

在 区域中单击 中的 ，然后单击 按钮，在绘图区域选取绘制的圆弧以确定对齐文本，此时系统弹出图2.4.13所示的“几何图元文本”对话框。

在“几何图元文本”对话框“文本”区域下面输入“Autodesk Inventor”，单击 按钮，其他选项采用系统默认设置，然后单击 按钮。

按Esc键，结束几何图元文本的绘制。

2.4.11 点的创建

点的创建很简单。在设计曲面时，点会起到很大的作用。

在 区域中单击 按钮。

在图形区的某位置单击以放置该点。 uGPcIj+jtNoNBjeh6Qm6fH1ZFNDpHw+GAggh0uiZIbh5SyvwfHfxDv3xbEeTOYct
