3.3　实例6：使用P3口流水点亮8位LED

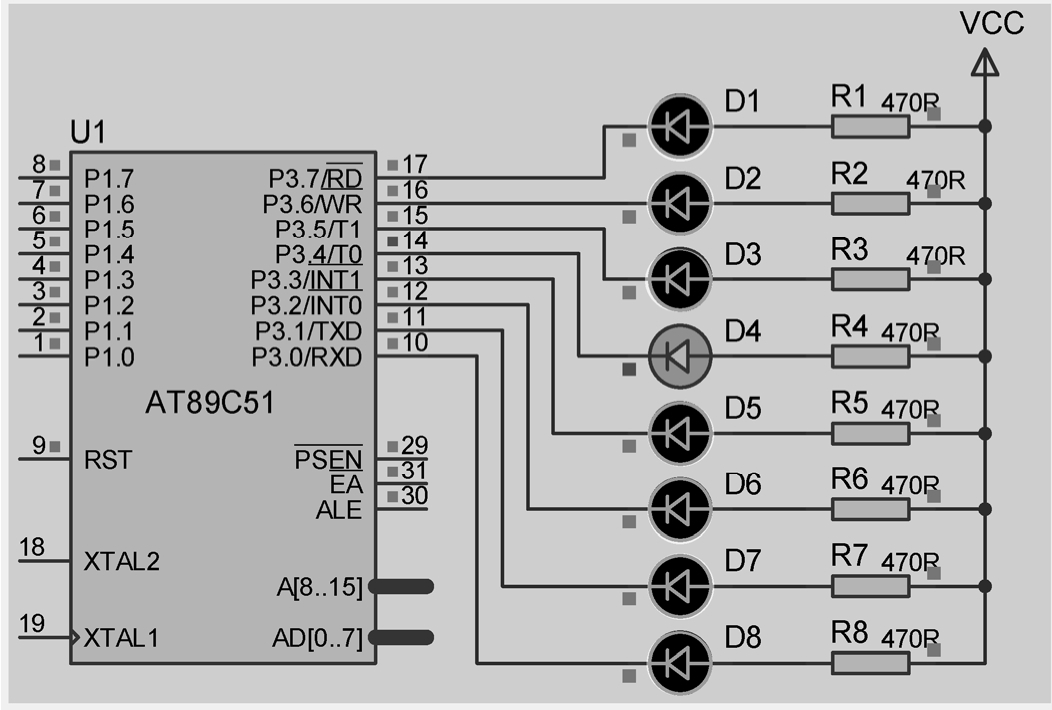

本节通过使用P3口控制其外接8位LED流水点亮，来介绍单片机I/O口的使用方法。本节采用的电路原理图如图3-11所示。

3.3.1　实现方法

可通过循环执行以下操作来实现。

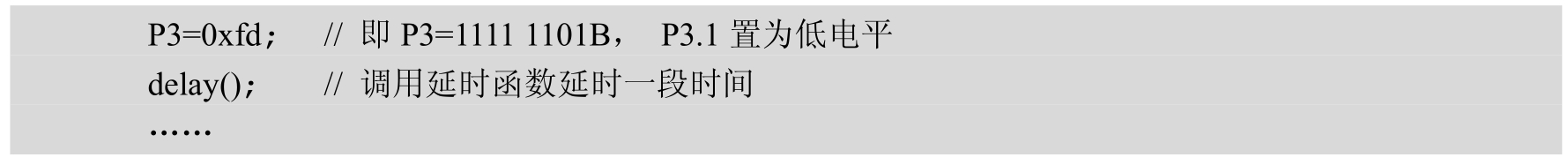

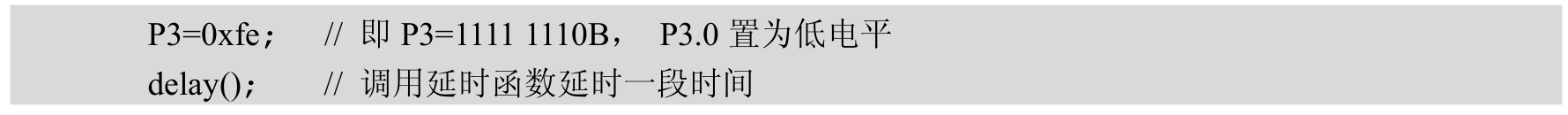

（1）先点亮P3.0引脚LED，利用延时程序延时一段时间，其实现程序为：

（2）接着点亮P3.1引脚LED，利用延时程序延时一段时间，其实现程序为：

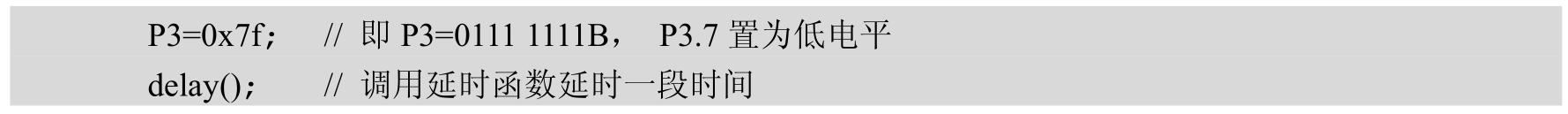

（3）最后点亮P3.7引脚LED，利用延时程序延时一段时间，其实现程序为：

3.3.2　程序设计

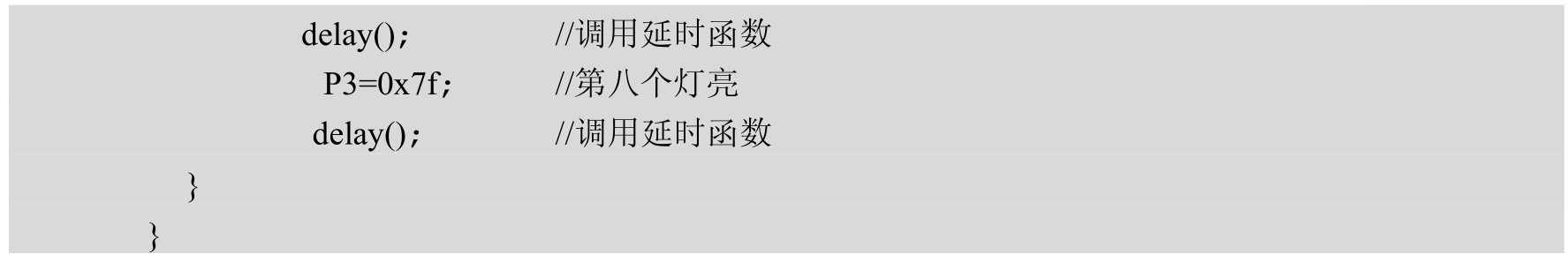

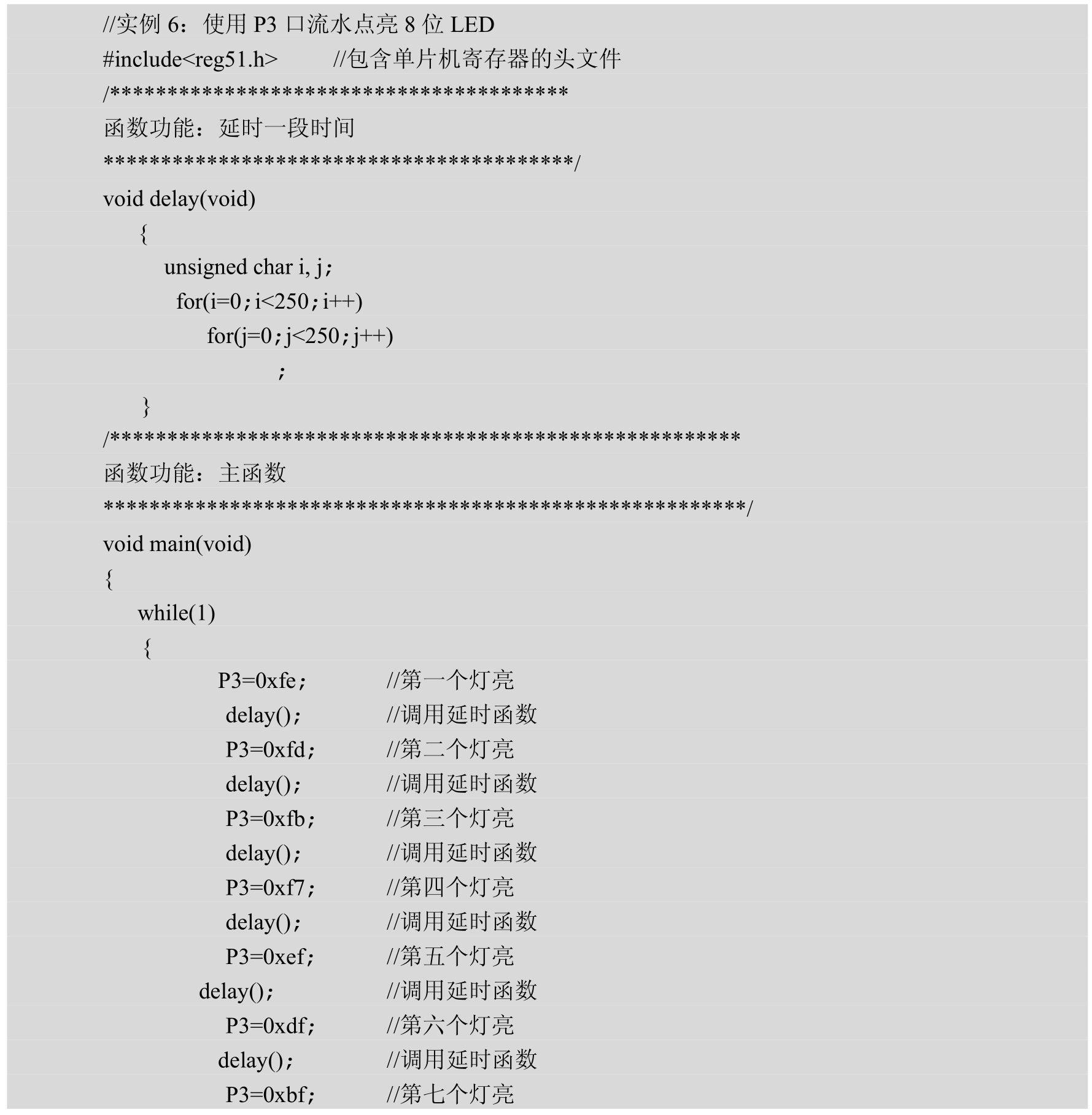

先建立文件夹“ex6”，然后建立“ex6”工程项目，最后建立源程序文件“ex6.c”。输入以下源程序：

3.3.3　用Proteus软件仿真

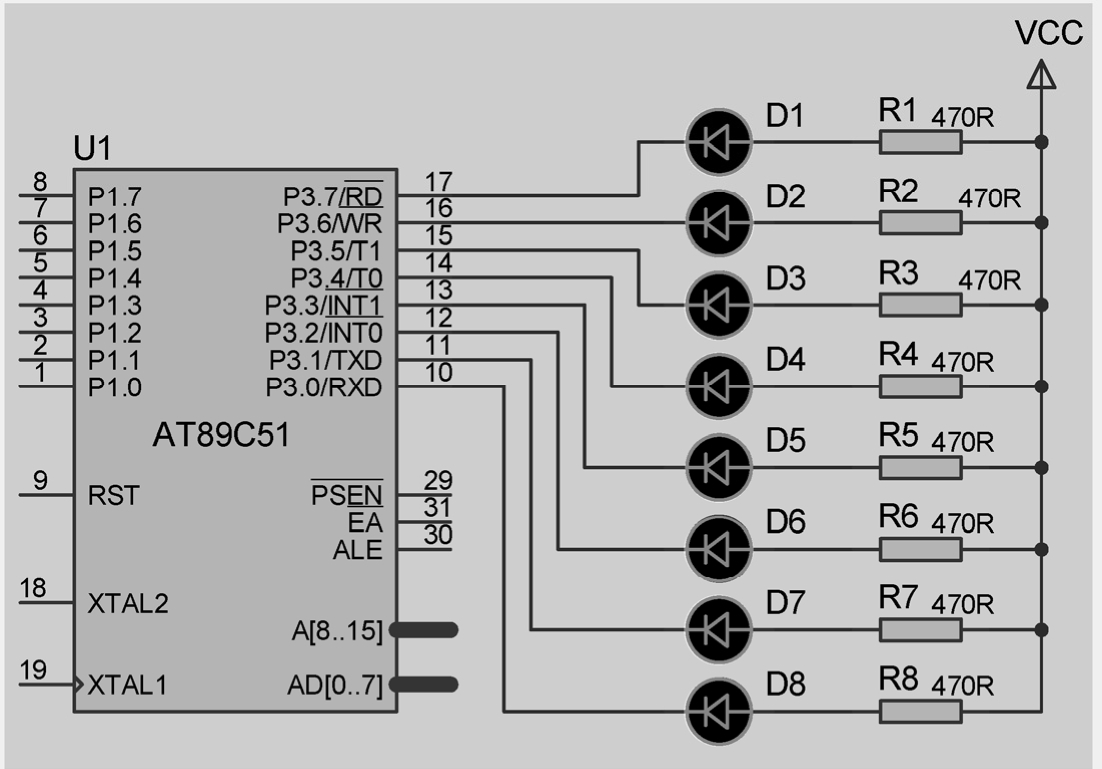

经Keil软件编译通过后，可利用 Proteus软件进行仿真。在Proteus ISIS工作环境中绘制好图 3-11所示仿真原理图，或者打开配套光盘中的“仿真实例\第三章\ ex6”文件夹内的“ex6.DSN”仿真原理图文件。然后用鼠标右键单击图中的 AT89C51，将编译好的“ex6.hex”文件载入 AT89C51中。启动仿真，可以看到 P3口的 8位 LED被流水点亮。图3-12所示为某时刻的仿真效果。

3.3.4　用实验板实验

程序仿真无误后，将“ex6”文件夹中的“ex6.hex”文件烧录入AT89S51芯片中。再将烧录好的单片机插入实验板上，为实验板通电，可看到P3口所接的8位LED被流水点亮。

通过本实例可知，单片机和外界信息的传递可以通过P0～P3口来实现，P0和P3实际上是单片机众多特殊功能寄存器中的两个。要使单片机实现各种控制功能，还必须了解单片机的特殊功能寄存器，这需要先明确单片机的地址和存储器的概念。 TemIl9U/cuN0aS9sYEH3hcBzutODu3uv00Cf4QDcTOtdItjQClZvR5pLjgK2hczv
