3.6　典型工程应用示例

下面给出两个使用中国电科54所简算方法的计算实例。

3.6.1　计算传播可靠度

示例1：设有C频段对流层散射通信站：

（1）射频频率5000 MHz。

（2）天线口发射功率300 W。

（3）收发天线增益均为38.2 dBi，天线介质耦合损耗1 dB。

（4）接收机噪声系数2.5 dB。

（5）4重空间分集2重带内频率分集。

（6）设计通信距离150 km。

（7）传输速率2.304 Mb/s，无FEC措施。

（8）BER指标1× 10 ^-5 。

（9）分集效果退化损失2 dB、modem解调损失2 dB。

试计算：

（1）该站型在华北平原地区（ N _s 值最小月均值为300）的传播可靠度。

（2）保持（1）中的传播可靠度，若采用FEC措施使设备能力提高3 dB，估计通信距离的延长量。

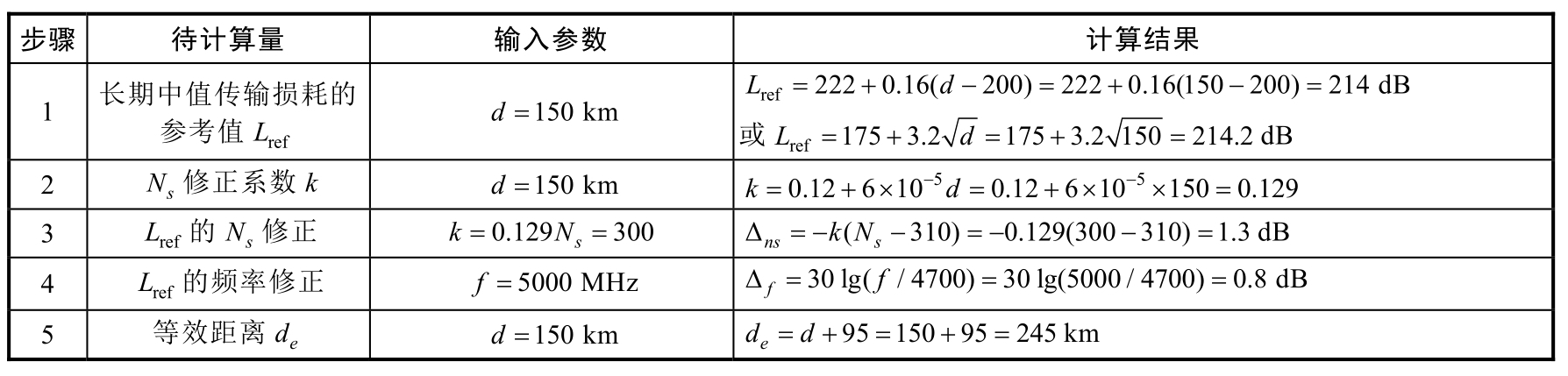

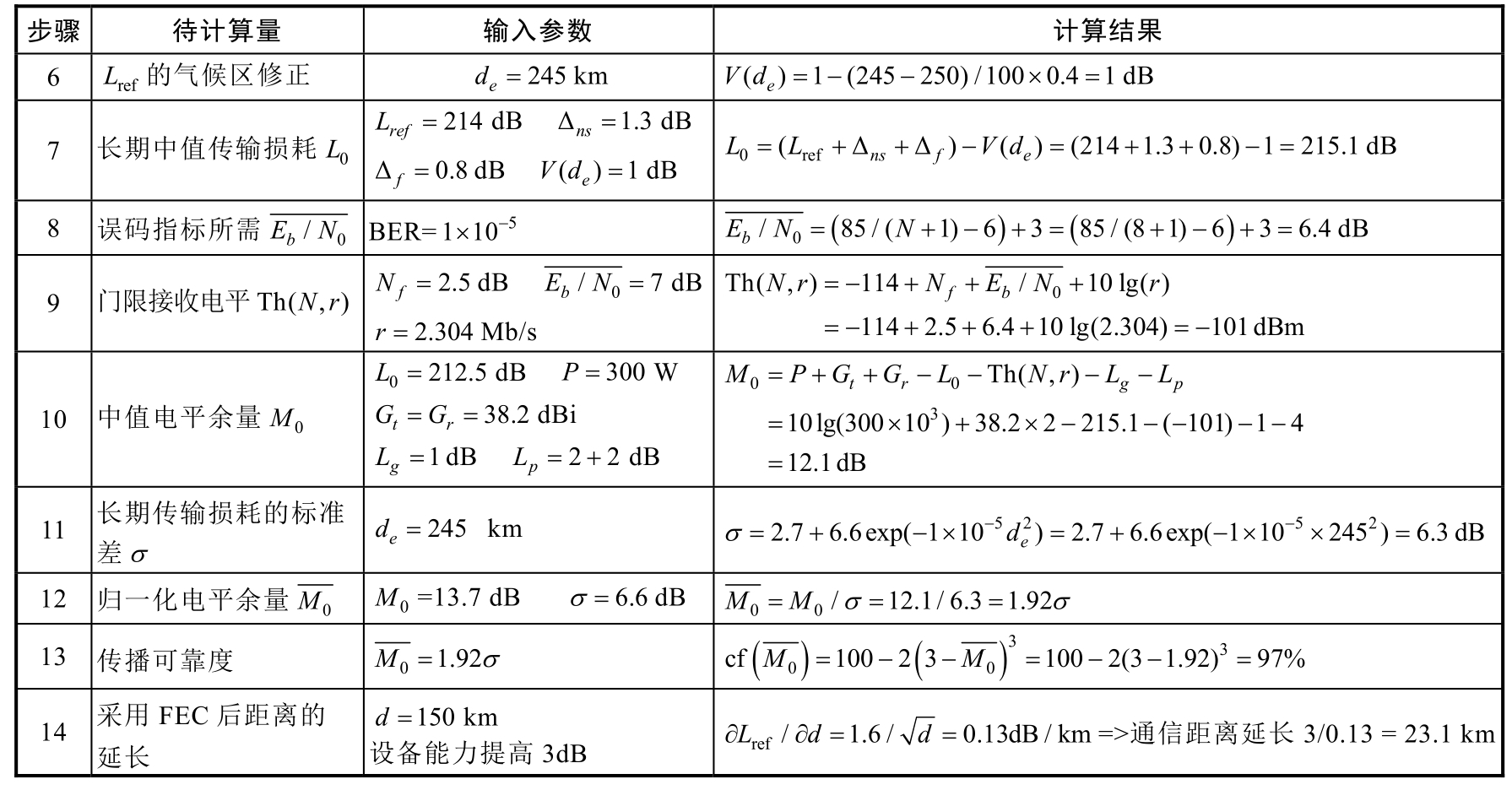

计算过程见表3-3。

3.6.2　计算最大通信距离

给定长期传播可靠度（如90%、95%或99%），根据设备能力估算最大通信距离的流程为：

（1）首先根据经验预估一个可能达到的通信距离，按式（3-82）计算此时的标准差 σ 。

（2）按式（3-85）计算达到设计可靠度所需的电平余量（对于90%、95%或99%的可靠度分别需要1.28 σ 、1.64 σ 、2.33 σ 的余量）。

（3）按式（3-78）、式（3-79）计算理论门限电平。

（4）按式（3-80）计算允许的最大中值传输损耗。

（5）按式（3-70）计算最大通信距离。

（6）将第5步的结果与预估的数值比较，若二者相差较大，可按第5步的结果重新计算长期传输损耗的标准差 σ 并重复一遍2～5步。

示例2：设有Ku频段对流层散射通信站：

（1）中心频率15000 MHz。

（2）天线口发射功率80 W。

（3）收发天线增益均为43 dBi，天线介质耦合损耗2 dB。

（4）接收机噪声系数2.5 dB。

（5）9重空间分集LDPC纠错，室内实测BER=1× 10 ^-5 时所需 为2 dB（已含解调损失2.5 dB，使用式（3-78）计算无纠错时需要的理论 为2.5dB，编码增益大于3 dB）。

（6）传输速率2.304 Mb/s。

（7）传播可靠度指标95%。

（8）分集效果退化引起的工程损失为2 dB。

试计算该站型在华北平原地区（ N _s 值最小月均值为300）的最大通信距离。

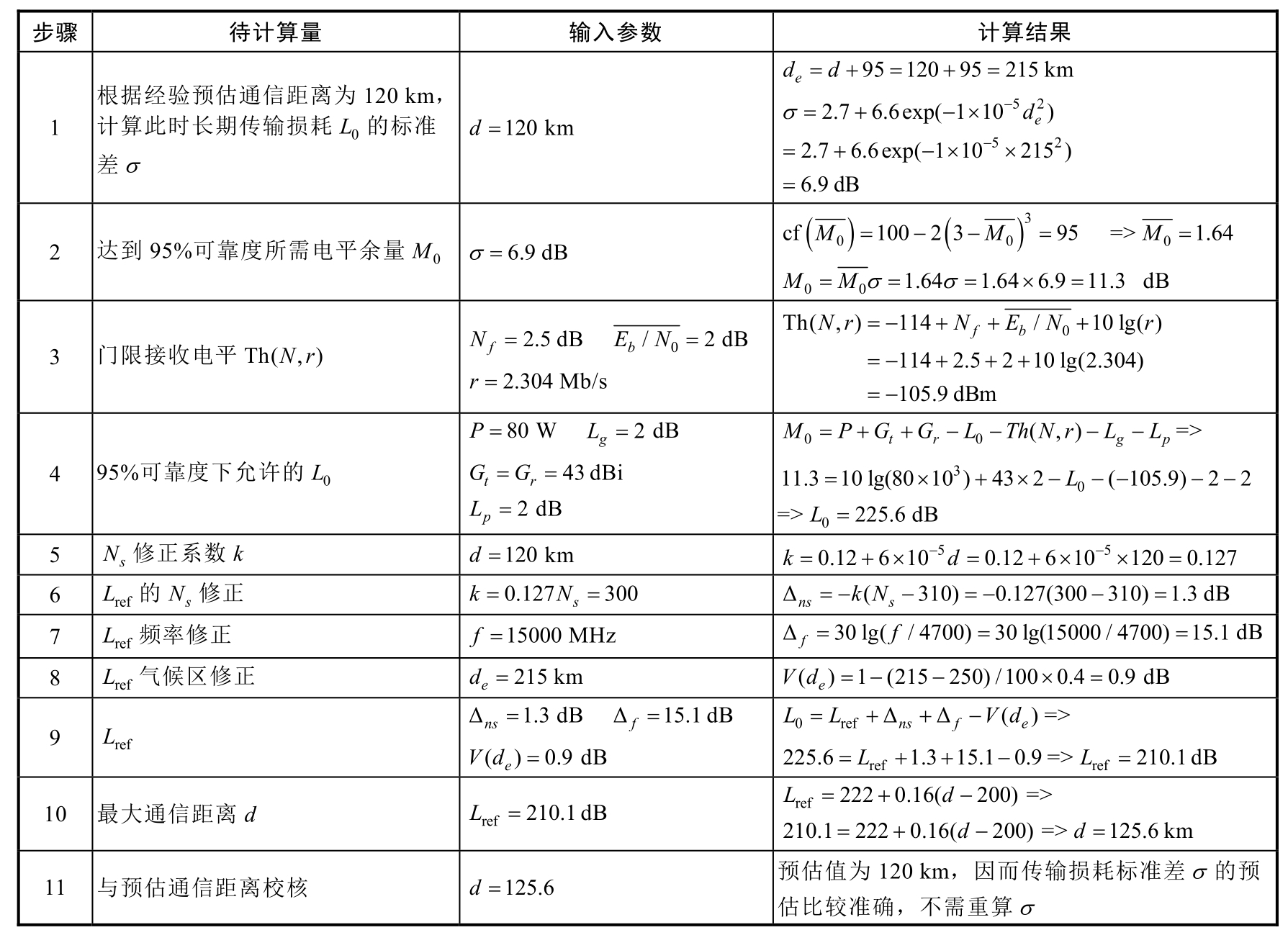

计算过程见表3-4。
