下面简单介绍CCIR方法，它是由中国电子科技集团第22研究所的张明高院士提出的一种散射链路传播可靠度预报方法，又称“China”方法 [4] 。CCIR方法比NBS-TN-101简单，而预测精度比之更好。
CCIR方法计算散射传输损耗年中值的公式如下（原文中含有收发天线增益，这里去掉这两项，从而使得结果与前面介绍的NBS-TN-101有相同物理意义）：
L n (0.5)=3 0 l g( f )+3 0 l g(1 0 0 0 θ )+1 0 l g( d )+2 0 l g(5+ r H 1 )+4.3 4 3 r H 2 + L g + F
（3-67）
其中各参数的物理意义和单位如下：
f ，链路使用频率，MHz；
θ ，链路的角距离（散射角），弧度（rad）；
d ，收发两站间的大圆距离，km；
r ，对流层不均匀性随高度变化的指数衰减系数，km -1 ；
H 1 ，散射体最低处到收、发点连线的高度，km；
H 2 ，散射体离地高度，km；
L g ，天线的介质耦合损耗，dB
F ，气候校正因子，dB。
CCIR方法使用的全球无线电气候区划分与NBS-TN-101略有差别，但其中关于温带大陆性气候、温带海洋性气候和海洋温带海洋气候的描述二者基本相同，参数 r 和 F 可以根据链路所处气候区查表得出，见表3-1。

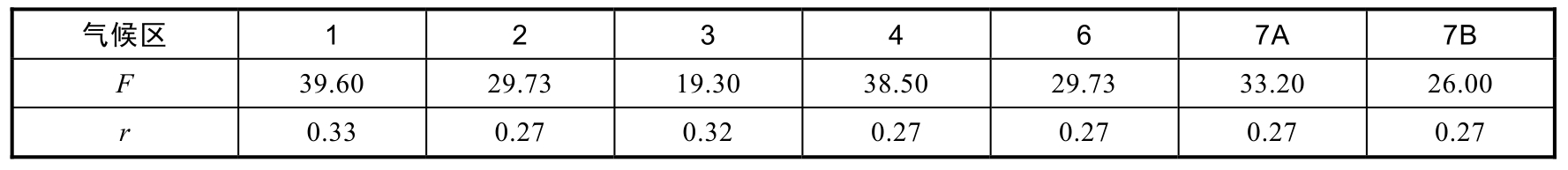

表3-1 CCIR方法中的 F 和 r
表中气候区：1赤道；2大陆性亚热带；3海洋性亚热带；4沙漠；6大陆性温带；7A海洋性温带陆地；7B海洋性温带海面。
CCIR对长期传播可靠度的预报同样基于散射信号功率慢衰落服从对数正态分布的假设，设百分比为 q 的时间内小时中值传输损耗都不超过 Y CCIR ( d e , q )，那么当传播可靠度为 q 时所估计的传输损耗 L n ( q )为
L n ( q )= L n (0.5)- C ( q ) Y (90)
（3-68）
根据气候区不同，CCIR方法根据等效距离 d e 和百分比 q 给出了一组 C ( q )和 Y (90)的公式及曲线，详见附录A。
