2.4 基本输入操作

【预习重点】

● 了解基本输入方法。

2.4.1 命令输入方式

AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方式，下面以绘制直线为例，介绍命令输入方式。

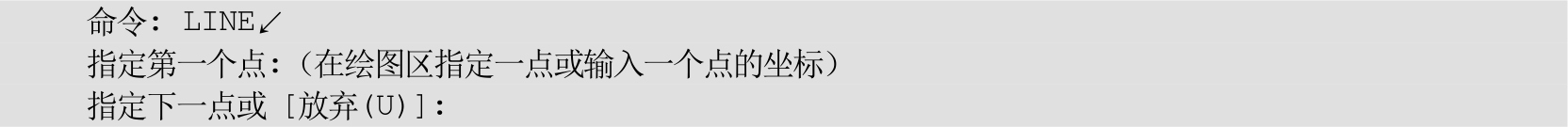

（1）在命令行中输入命令。命令字符可不区分大小写，例如，命令“LINE”。执行命令时，在命令行提示中经常会出现命令选项。如在命令行中输入绘制直线命令“LINE”后，命令行提示与操作如下：

命令行中不带括号的提示为默认选项（如上面的“指定下一点或”），因此可以直接输入直线段的起点坐标或在绘图区指定一点，如果要选择其他选项，则应该首先输入该选项的标识字符，如“放弃”选项的标识字符“U”，然后按系统提示输入数据即可。在命令选项的后面有时还带有尖括号，尖括号内的数值为默认数值。

（2）在命令行中输入命令缩写，如“L”（LINE）、“C”（CIRCLE）、“A”（ARC）、“Z”（ZOOM）、“R”（REDRAW）、“M”（MOVE）、“CO”（COPY）、“PL”（PLINE）、“E”（ERASE）等。

（3）选择“绘图”菜单栏中对应的命令，在命令行窗口中可以看到对应的命令说明及命令名。

（4）单击“绘图”工具栏中对应的按钮，在命令行窗口中也可以看到对应的命令说明及命令名。

（5）在命令行打开快捷菜单。如果在前面刚使用过要输入的命令，可以在绘图区域右击，打开快捷菜单，在“最近的输入”子菜单中选择需要的命令，如图2-38所示。“最近的输入”子菜单中存储最近使用的几个命令，如果经常重复使用过的命令，这种方法就比较简捷。

（6）在绘图区右击。如果用户要重复使用上次使用过的命令，可以直接在绘图区右击，系统立即重复执行上次使用过的命令，这种方法适用于重复执行某个命令。

2.4.2 命令的重复、撤销、重做

1.命令的重复

按Enter键，可重复调用上一个命令，不管上一个命令是完成了还是被取消了。

2.命令的撤销

在命令执行的任何时刻都可以取消和终止命令的执行。

【执行方式】

● 命令行：UNDO。

● 菜单栏：选择菜单栏中的“编辑”→“放弃”命令。

● 快捷键：Esc。

3.命令的重做

已被撤销的命令要恢复重做，可以恢复撤销的最后一个命令。

【执行方式】

● 命令行：REDO（快捷命令：RE）。

● 菜单栏：选择菜单栏中的“编辑”→“重做”命令。

● 工具栏：单击“标准”工具栏中的“重做”按钮 或单击快速访问工具栏中的“重做”按钮 。

● 快捷键：Ctrl+Y。

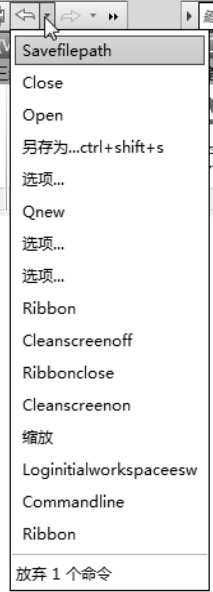

AutoCAD 2020可以一次执行多重放弃和重做操作。单击快速访问工具栏中的“放弃”按钮 或“重做”按钮 后面的小三角形，可以选择要放弃或重做的操作，如图2-39所示。

2.4.3 综合演练——样板图设置

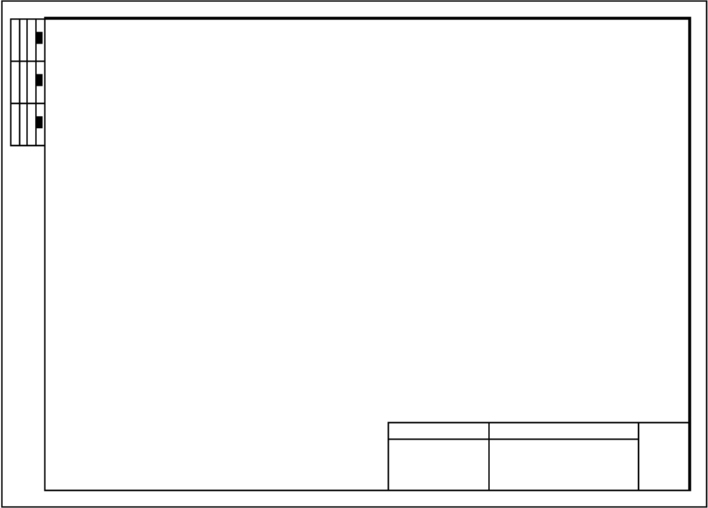

本实例要绘制的样板图如图2-40所示。在前面学习的基础上，本实例主要讲解样板图的图形单位、图形界限及保存文件等知识。

手把手教你学

绘制的大体顺序是先打开.dwg 格式的图形文件，设置图形单位与图形界限，最后将设置好的文件保存成.dwt格式的样板图文件。

（1）打开文件。单击快速访问工具栏中的“打开”按钮 ，打开本书电子资源“源文件\第2章\A3图框样板图.dwg”文件。

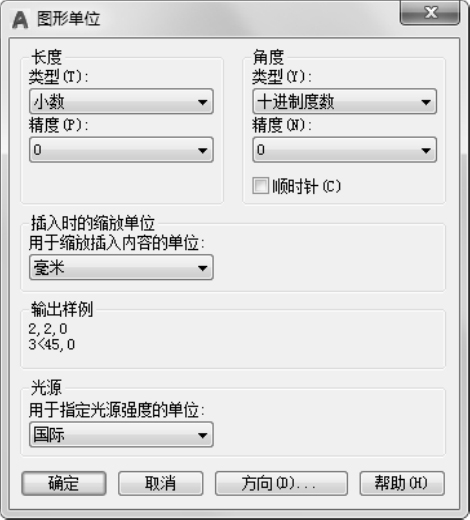

（2）设置单位。选择菜单栏中的“格式”→“单位”命令，AutoCAD打开“图形单位”对话框，如图2-41所示。设置“长度”的类型为“小数”，“精度”为0；“角度”的类型为“十进制度数”，“精度”为0，系统默认逆时针方向为正，“用于缩放插入内容的单位”设置为“毫米”。

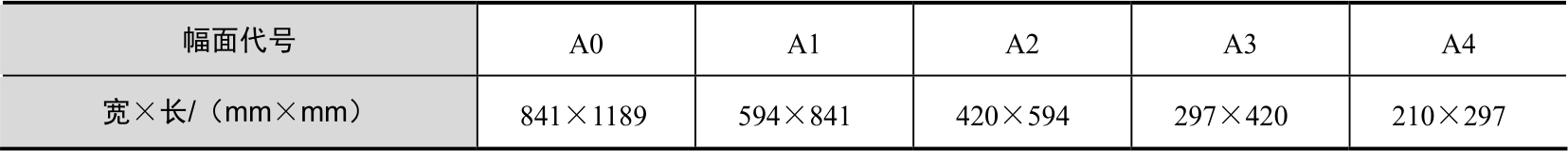

（3）设置图形边界。国标对图纸的幅面大小做了严格规定，如表2-1所示。

此处按国标A3图纸幅面设置图形边界。A3图纸的幅面为420mm×297mm。

选择菜单栏中的“格式”→“图形界限”命令，设置图幅，命令行提示与操作如下：

（4）保存成样板图文件。现阶段的样板图及其环境设置已经完成，先将其保存成样板图文件。

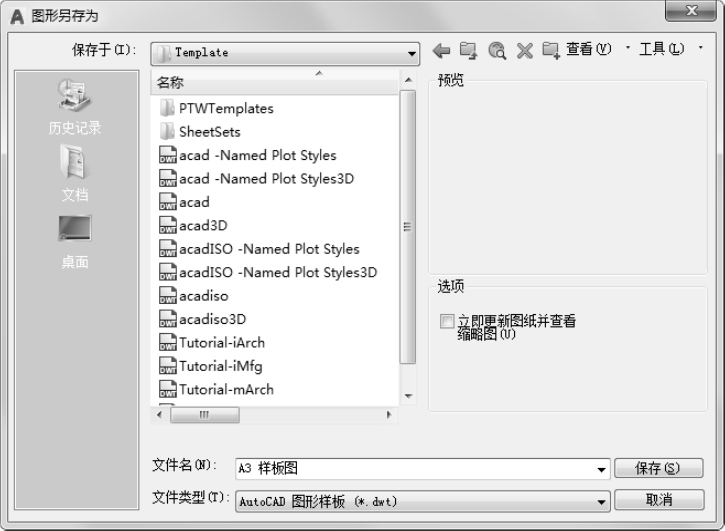

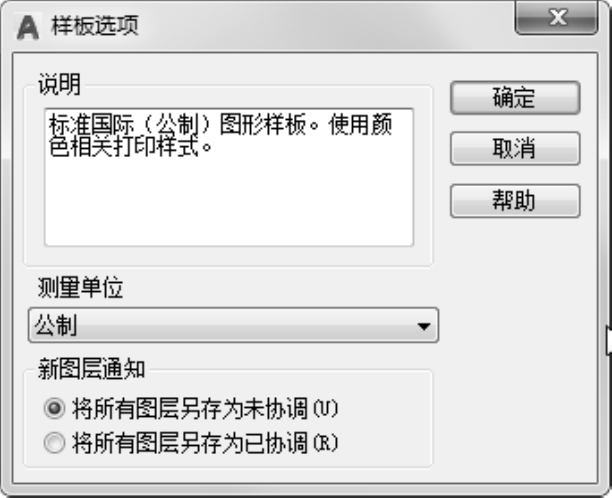

选择菜单栏中的“文件”→“另存为”命令，打开“图形另存为”对话框，如图2-42所示。在“文件类型”下拉列表框中选择“AutoCAD图形样板（*.dwt）”选项，如图2-42所示，输入文件名“A3样板图”，单击“保存”按钮，系统打开“样板选项”对话框，如图2-43所示，接受默认的设置，单击“确定”按钮，保存文件。
