2.1 工具介绍、选购和操作

空调维修常用工具有：螺丝刀（一字、十字两把）、活动扳手、开口扳手、内六角扳手、氨气瓶、安全带、安全绳、冲击钻、万用表、钳形电流表、修理阀、真空泵、老虎钳、尖嘴钳、斜口钳、扩口器、电烙铁、电子温度计等。另外，若是清洗空调，需携带清洗机、抹布（两块）、刷子（多种）、清洗工具包、伸缩梯（可视情况携带）、清洗剂等。

2.1.1 修理阀

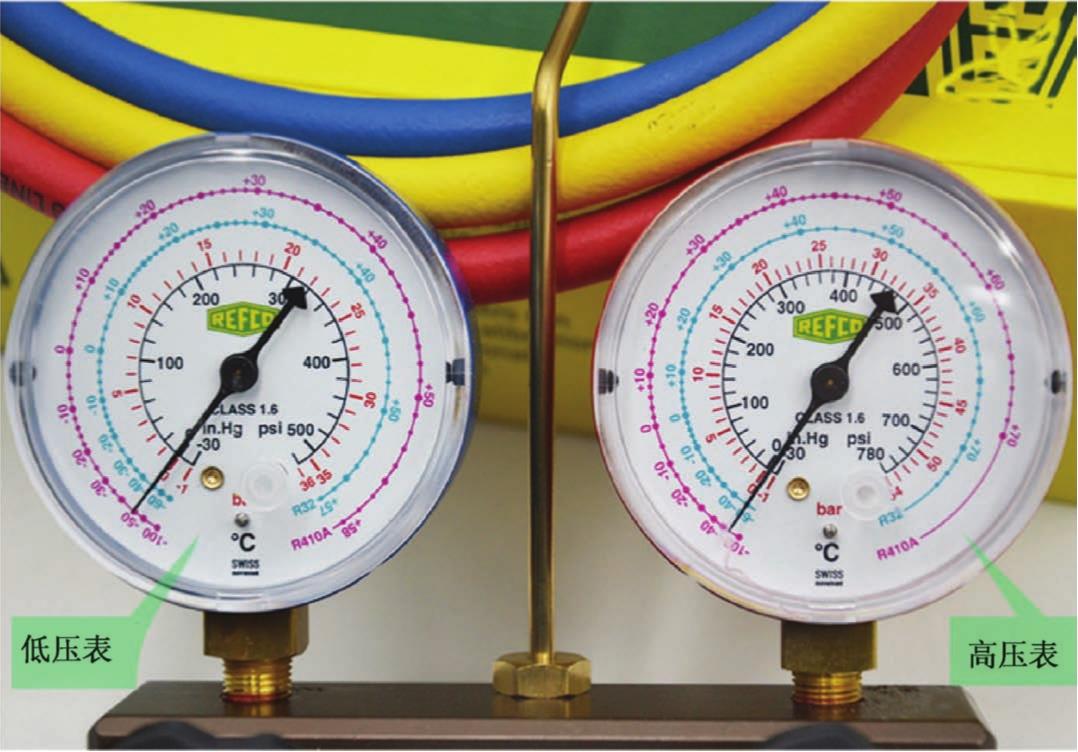

修理阀是安装、维修空调器的必备工具之一，常用于空调器抽真空、充注制冷剂及测试压力。修理阀有三通修理阀和复式修理阀（又称仪表分流器）两种（如图2-1所示）。三通修理阀由阀帽、阀杆、旁路电磁阀接口、制冷系统管道接口、压缩机接口等组成，它配有压力表，其正压最大量程一般为0.9～2.5MPa，负压均为0～0.1MPa。复式修理阀由低压表、高压表、阀门、制冷系统管道接口、压缩机接口等组成。

目前，采用R22有氟制冷剂的空调器，通常使用三通检修表阀充注制冷剂，三通检修表阀的优点是：体积小，携带方便，适合检修空调器简单故障和上门维修。变频空调器采用的制冷剂为R410a、R32（格力定频空调现在也采用R32）新型冷媒，充注制冷剂应采用专用的复合表阀和使用R410a、R32专用真空泵进行操作（如图2-2所示）。因此，我们在选购修理阀时，最好将两种修理阀都配齐。

提示 ：在使用复式修理阀抽真空时，应注意以下事项：①将低压表下端的接头连接设备的低压侧，高压表下端的接头连接设备的高压侧，将公共接口连接到真空泵的抽气口；②低压侧充注氟利昂时，公共端连接氟利昂的钢瓶，低压接口连接设备的低压侧（气态加注），用高压接口来排出公共接口软管内的空气；③高压侧充注氟利昂时，公共端连接氟利昂的钢瓶，高压接口连接设备的高压侧（液态加注），用低压接口来排出公共接口软管内的空气；④加冷冻油时，将设备内部抽至负压，把公共端的软管放入冷冻油内（装冷冻油的容器应高于设备），打开低压阀，利用大气的压力将冷冻油抽入设备内。

2.1.2 真空泵

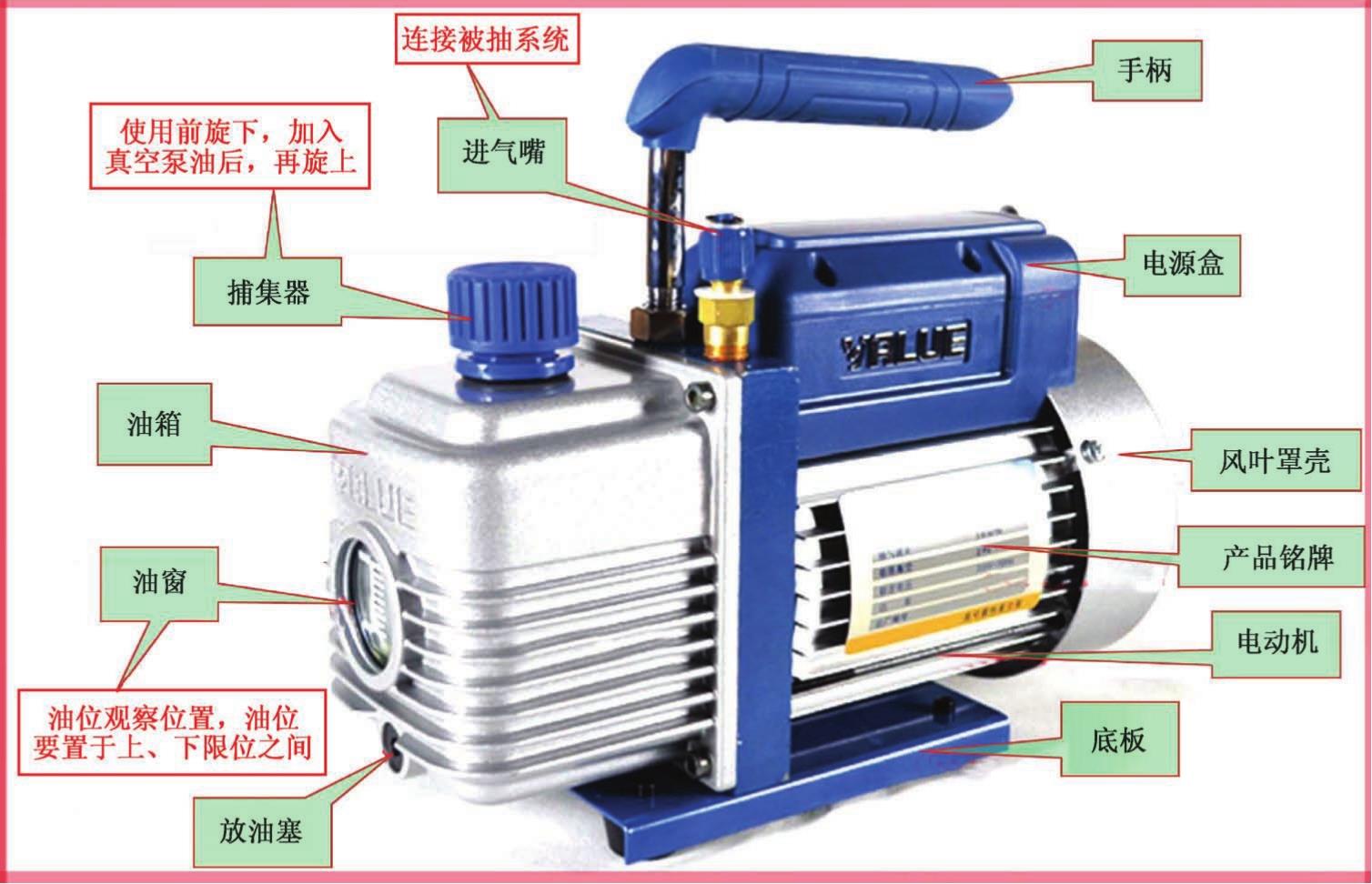

真空泵（如图2-3所示）是用来抽去制冷系统内的空气和水分的。由于系统真空度的高低直接影响空调器的质量，因此，在充注制冷剂之前，都必须对制冷系统进行抽真空处理。反之，当系统中含有水蒸气时，系统中高、低压的压力就会升高，在膨胀阀的通道上结冰，不仅会妨碍制冷剂的流动，降低制冷效果，而且增加了压缩机的负荷，甚至还会导致制冷系统不工作，使冷凝器压力急剧升高，造成系统管道爆裂。

真空泵上有吸气口和排气口，使用时，吸气口通过真空管与三通修理阀压力表连接。在安装或维修空调器时，一般选用排气量为2L/s，且带有R410接头的变频空调专用真空泵。真空泵使用操作步骤如下：①取下进气帽，连接被抽容器，所用管道宜短；②检查进气口连接处是否并紧，被抽容器及所用管道是否密封可靠，不得有渗漏现象；③取下捕集器上的排气帽，打开电源开关，泵开始启动运行；④泵使用结束后，关闭泵和被抽容器间的阀门；⑤关闭泵上的电源开关，拔下电源插头；⑥拆除连接管道；⑦盖紧进气帽及排气帽，防止脏物或者漂浮颗粒进入泵腔。

真空泵使用注意事项：①真空泵在使用中要注意油位变化，油位太低会降低泵的性能，油位太高则会造成油雾喷出。当油窗内油位降至单线油位线以下5mm或双线油位线下限以下时，应及时补加真空泵油。②上门维修时，通常采用微型真空泵，其具有高真空容积、抽气效率高、终身过滤、携带方便等优点。③由于真空泵工作时会产生振动，因此应选择无振动的泵或者采取防振动措施，并且选择真空泵的极限真空度要高于真空设备工作所需的真空度0.5～1个数量级。

2.1.3 扩口器

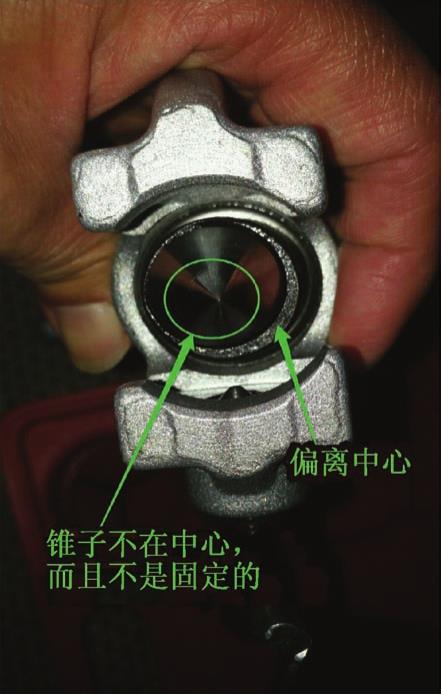

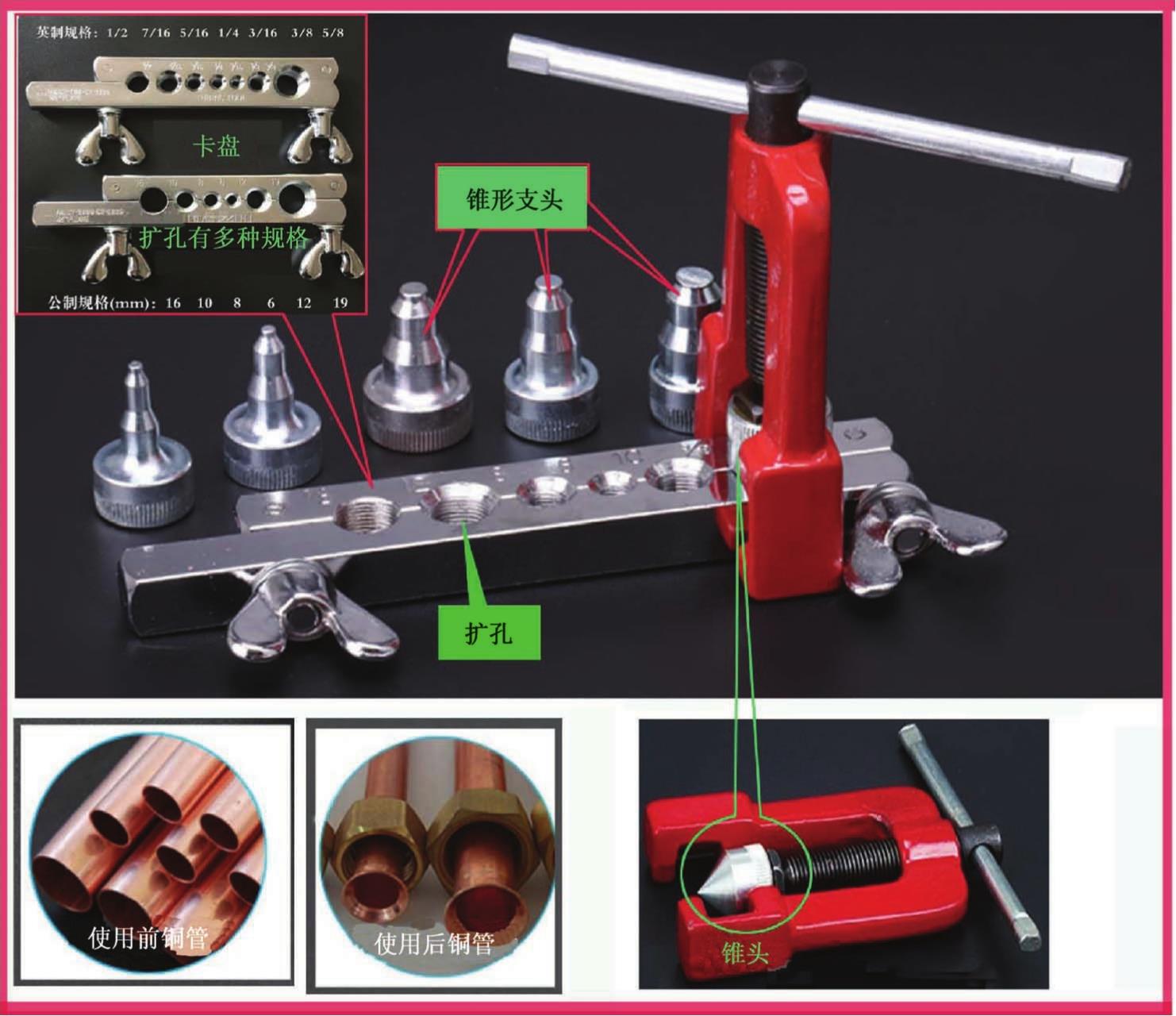

在对空调器管路进行焊接，或将管路与阀门进行连接时，需要将其中一条管路的管口扩成杯形或喇叭形，这就需要使用专用的工具进行扩管，即扩口器，如图 2-4 所示。选购扩口器时可选择使用长手柄，使90°圆锥下压以获得相应的喇叭口。此种扩口器操作方便，非常适合新手使用，购买价格为 30～70 元，地处偏远的县市可从淘宝上购买。扩口时一般选用偏心扩口器（如图 2-5 所示），偏心扩口器扩出来的喇叭口更光滑，无细缝。

下面介绍使用扩口器的操作方法及注意事项。

1. 扩喇叭口操作要领

（1）选择好合适的扩口支头和夹板。

（2）将铜管放在夹板中，并将固定螺母拧紧。铜管露出夹板的长度与铜管壁至夹板斜面的长度相同。

（3）顶压器上的锥形支头换成扩喇叭口所用的扩口支头，替换时，同样要注意锥形支头内部的钢珠，不要丢失。按照与扩杯形口相同的方法，将顶压器顶压住管口，进行扩管操作。

（4）管口被扩成喇叭形后，就可以将其从夹板中取下。

（5）扩管时，铜管直径不同（判断用哪种夹盘，最简单的方法就是用铜管去套，或直接观察，英制管径稍大点，英制夹盘的孔径比公制的孔径也要稍大点），其露出夹板的长度也不尽相同，需要根据实际情况进行调整。在顶压管口时，用力不当会使管口出现歪口、裂口等现象。操作中如果出现这种情况，就要将损坏部分切割下来，然后重新进行扩口操作。

2. 扩杯形口操作要领

（1）根据需要扩口的铜管直径来选择合适的夹板和锥形支头。

（2）松开夹板上的紧固螺母。

（3）将铜管放在合适的孔径中，并使铜管露出夹板的长度与锥形支头的长度相等。

（4）将夹板上的紧固螺母拧紧，使铜管固定在夹板中。

（5）选择合适的锥形支头安装在顶压器上。若顶压器上安装有以前使用过的锥形支头，那么在拆下时要注意锥形支头内部的钢珠，以防丢失。

（6）锥形支头安装好后，将顶压器垂直顶压在管口上，并使顶压器的弓形脚卡住扩口夹板。

（7）沿顺时针方向旋转顶压器顶部的顶压螺杆，直到顶压器的锥形支头将铜管管口扩成杯形。

（8）铜管管口扩成杯形后，将顶压器从夹板上卸下。

（9）松开夹板上的固定螺母，即可将铜管取下。

2.1.4 切管器

空调器制冷管路的切割要求十分严格，普通的切割方法会使铜管产生金属碎屑，这些碎屑可能会造成制冷管路的堵塞。因此，切割管路时必须使用切管器进行切割。切管器实物如图2-6所示。购买时应选择割刀的规格为3～35mm，价格在30～70元之间。

切管器是在空调器管路检测过程中常用的加工器具。使用切管器切管时，应始终注意滚轮与刀片要垂直压向铜管，绝不能侧向扭动，还要防止进刀过快、过深，以免崩裂刀刃或造成铜管变形。具体操作方法及注意事项如下：

（1）准备好切管工具和待切割材料后，先旋转切管器的进刀旋钮，调整刀片与滚轮的间距，使其能够容下需要切割的管路。

（2）将需要切割的铜管放置于刀片和滚轮之间，保证铜管与切管器的刀片相互垂直，然后缓慢旋转切管器末端的进刀旋钮，使刀片垂直顶在铜管的管壁上。

（3）用手抓牢铜管，以防止铜管脱滑，然后转动切管器，使其沿顺时针方向绕铜管旋转。当切管器的刀片绕铜管旋转一周后，旋转切管器末端的进刀旋钮，使刀片始终顶在铜管上。旋转切管器时，要保证刀片与铜管保持相互垂直。

（4）继续转动切管器，在用刀片切割铜管管壁的同时调节进刀旋钮。每转动一周就要调节一次进刀旋钮，并且每次的进刀量不能过大，直到将铜管切断。

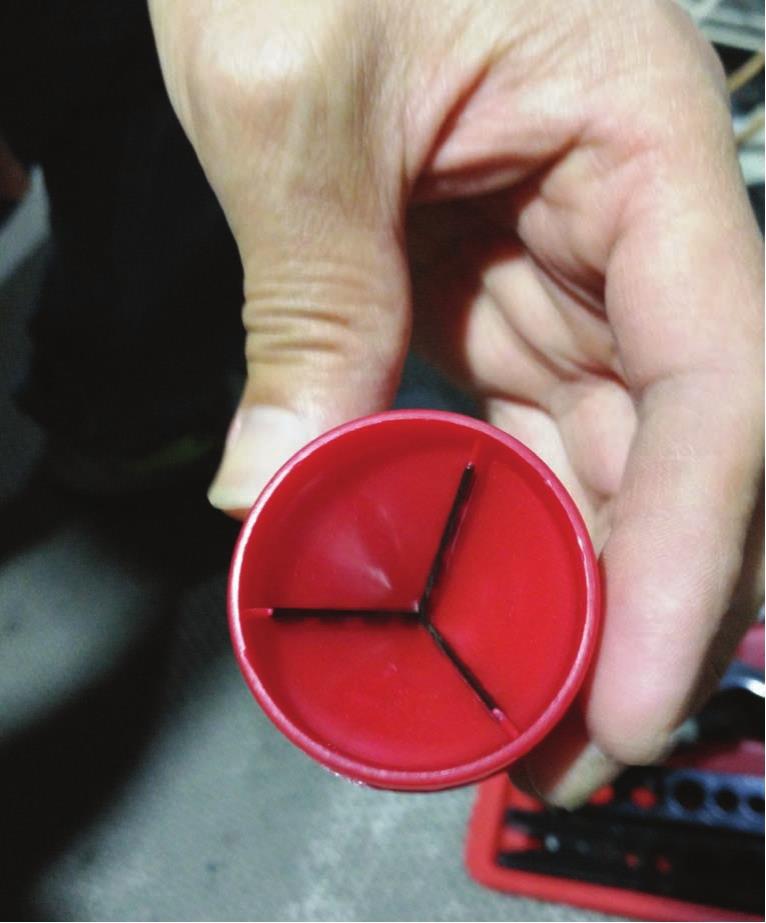

（5）铜管切割好后，在铜管的管口上会留有些许毛刺，此时可使用毛刺修割器（刮管刀，如图2-7所示）将这些毛刺去除。将毛刺修割器旋出后，将铜管的管口放在毛刺修割器上来回移动，直到管口平滑无毛刺为止。

2.1.5 焊接工具

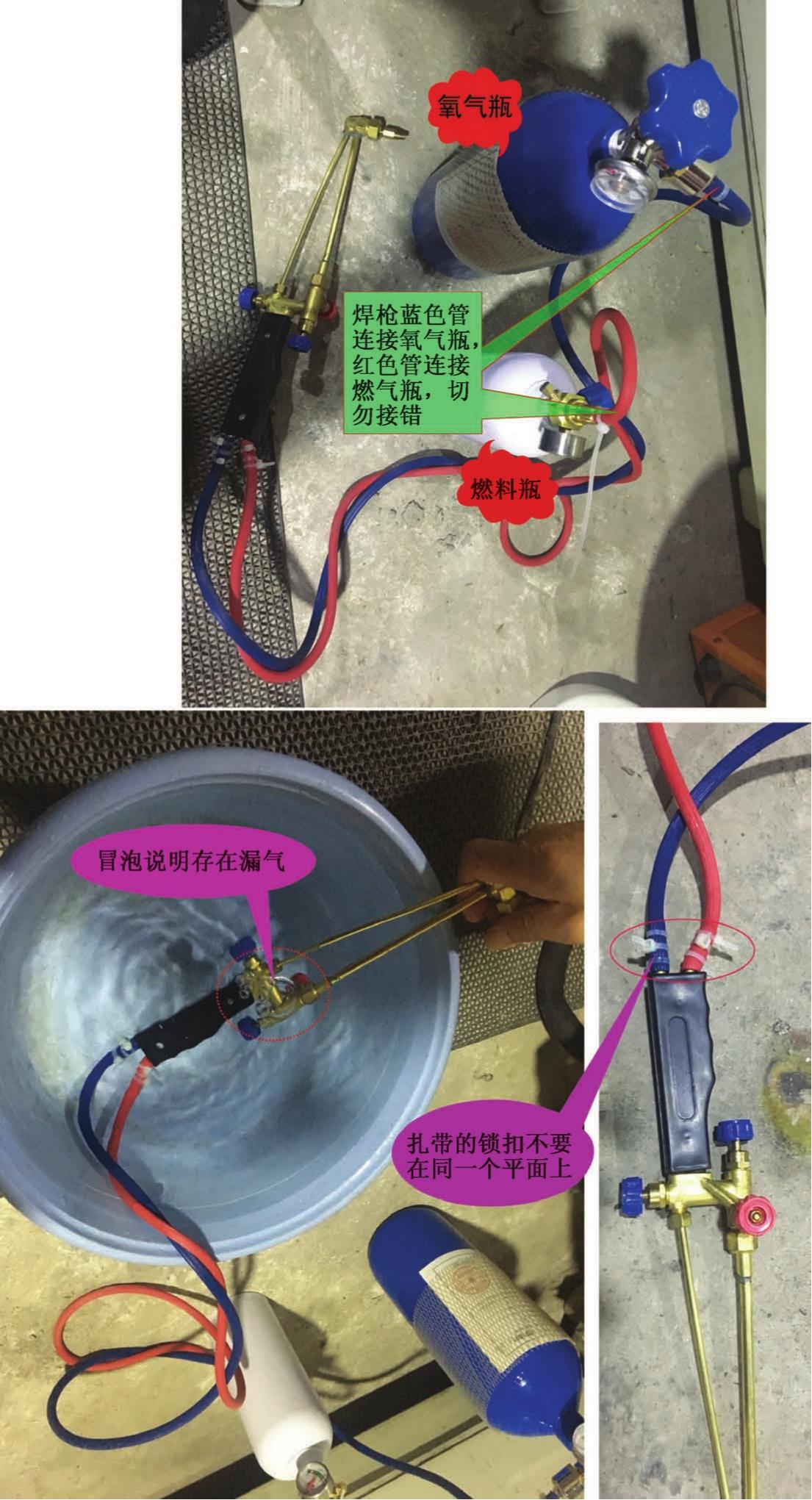

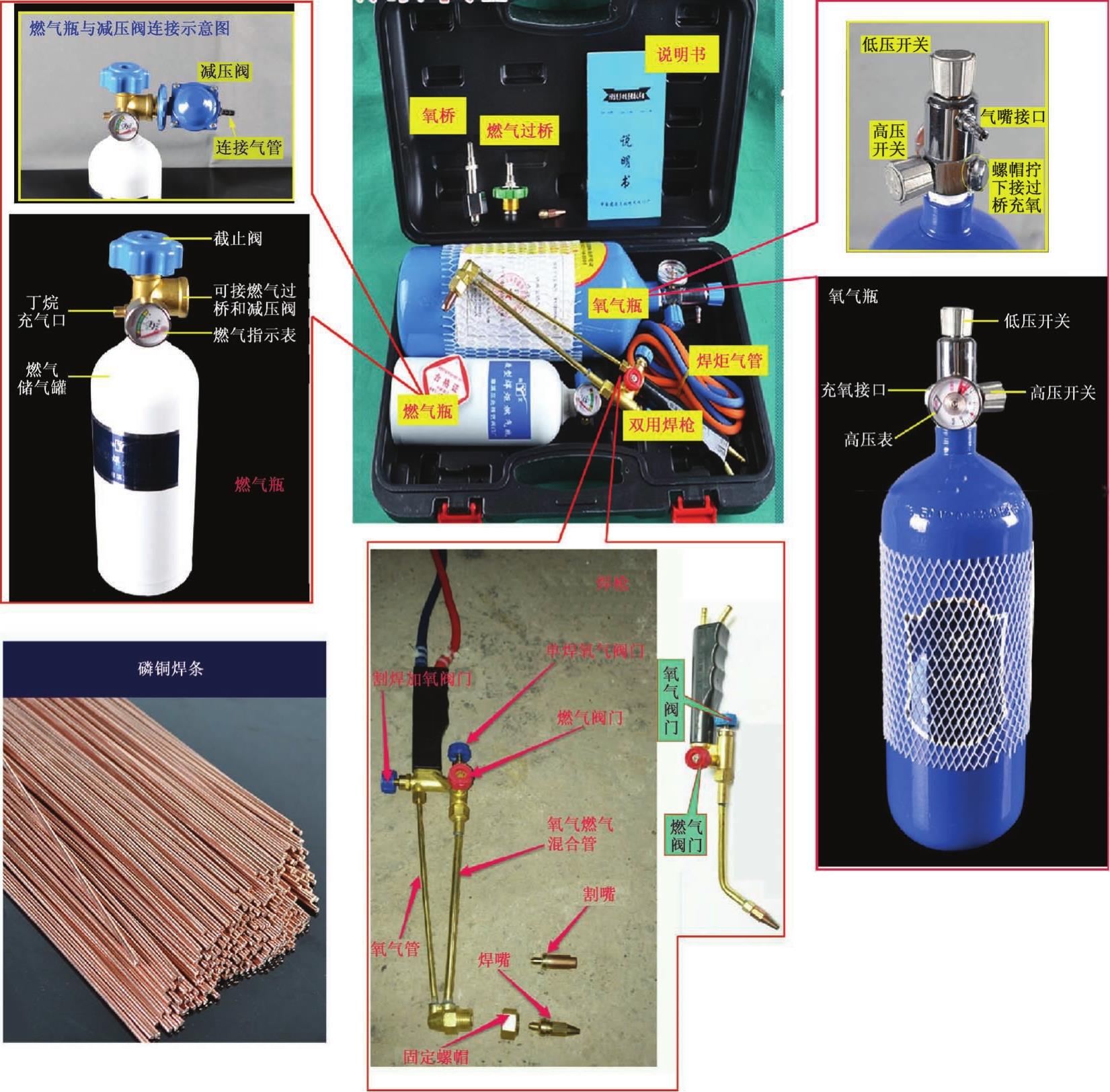

空调铜管焊接时需要的材料和工具有：磷铜焊条、燃气（煤气、天然气、丁烷等均可）、助燃剂氧气、焊枪（焊炬）等（如图2-8所示）。焊接时的操作方法如下：①根据工作量大小选择适当型号的焊枪，然后将焊枪两根胶管分别接在对应的氧气瓶出口和燃气瓶出口上（焊枪蓝色管连接氧气瓶，红色管连接燃气瓶，切勿接错），接好后检查氧气瓶、燃气瓶的压力表和连接软管密封情况（可用盆装满水，然后把焊枪浸在水中，若冒泡说明存在漏气，需重新在接口上增加扎带，并且同一接口上的扎带的锁扣不要在同一个平面上），如图2-9所示；②焊枪连接正常则先将燃气旋钮打开并点燃，再轻轻打开氧气旋钮，调整燃气和氧气开关（即调节燃气和氧气的比例），使焊枪火焰到中性焰（内焰为亮蓝色、外焰为天蓝色），即可焊接；③先用火焰对准铜管焊口加热（加热铜管时应来回移动，均匀加热），当焊口呈桃红色时，再将焊条放在焊口处，用蓝色火焰同时加热焊缝及焊条，直至焊条熔化熔满焊缝，焊接结束；④焊接完毕先关闭焊枪的氧气旋钮，再关闭燃气旋钮，最后关闭氧气瓶和燃气瓶的总开关。

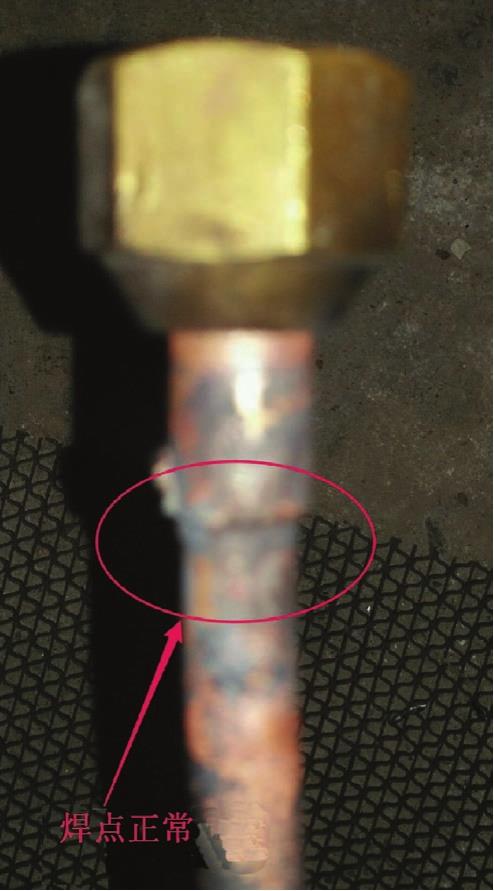

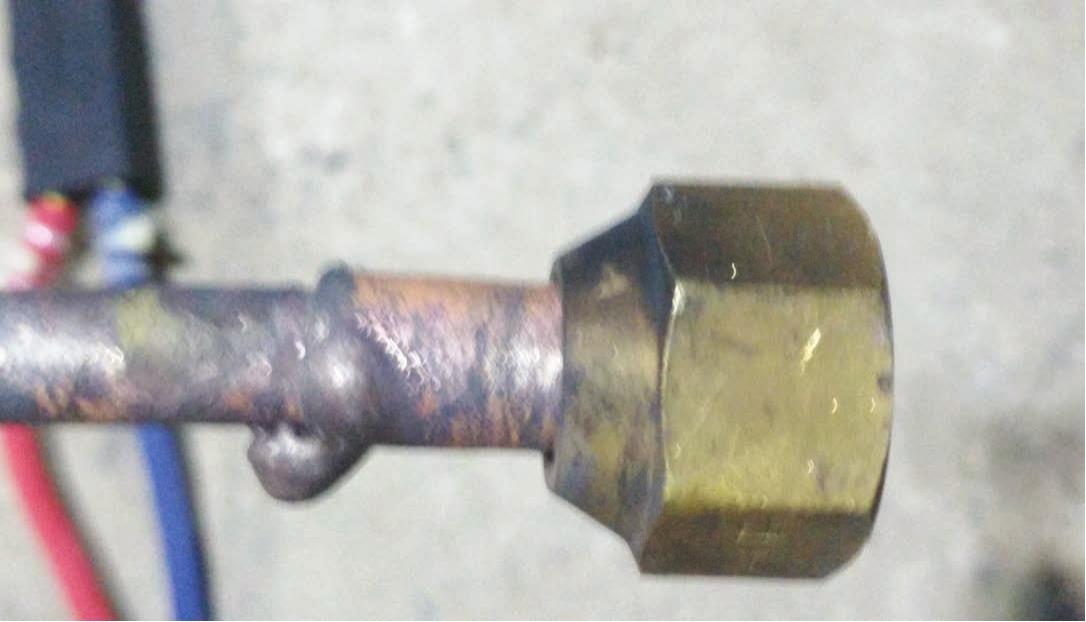

要注意焊接质量，正常的焊点（如图2-10所示）圆滑光亮，焊得牢固，不容易漏制冷剂；焊得不好的焊点（如图2-11所示），使用时间久了容易出现漏氟现象。

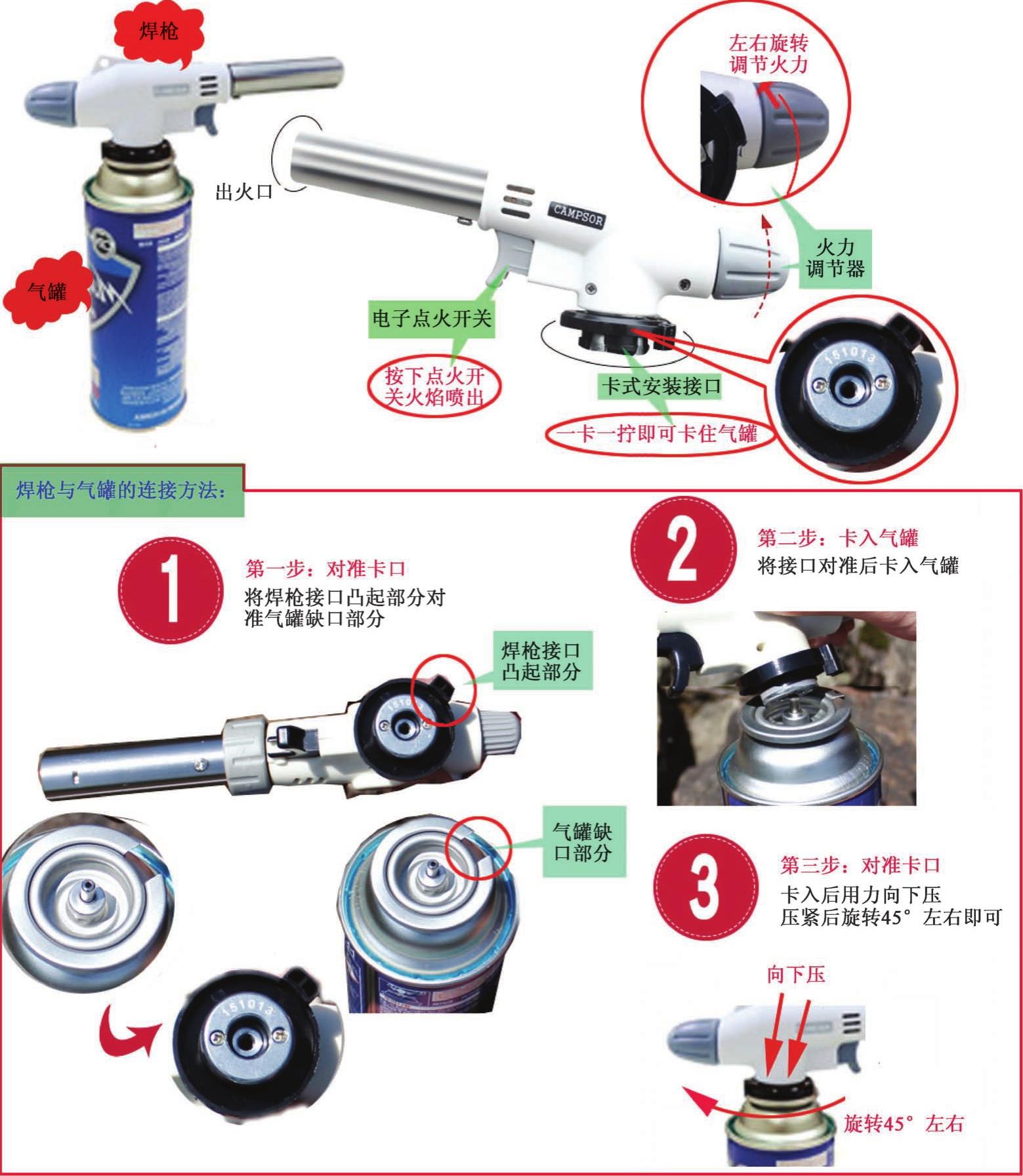

提示 ：上门维修时，为了携带方便，可采用比氧气丁烷焊炬更简单的手持卡式焊枪（如图 2-12 所示）。因为铜的熔点为 1083℃，而该焊枪的最高温度可达1300℃，所以上门维修空调时采用高温液化气喷火枪更简捷、轻巧、安全、实用。

2.1.6 万用表

万用表是万用电表的简称，又称为复用表、多用表、三用表、繁用表等，是电子制作中必备的测量仪表，一般以测量电压、电流和电阻为主要目的。它是一种多功能、多量程的测量仪表，通常万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测量电容量、电感量及半导体的一些参数（如 β ）等。

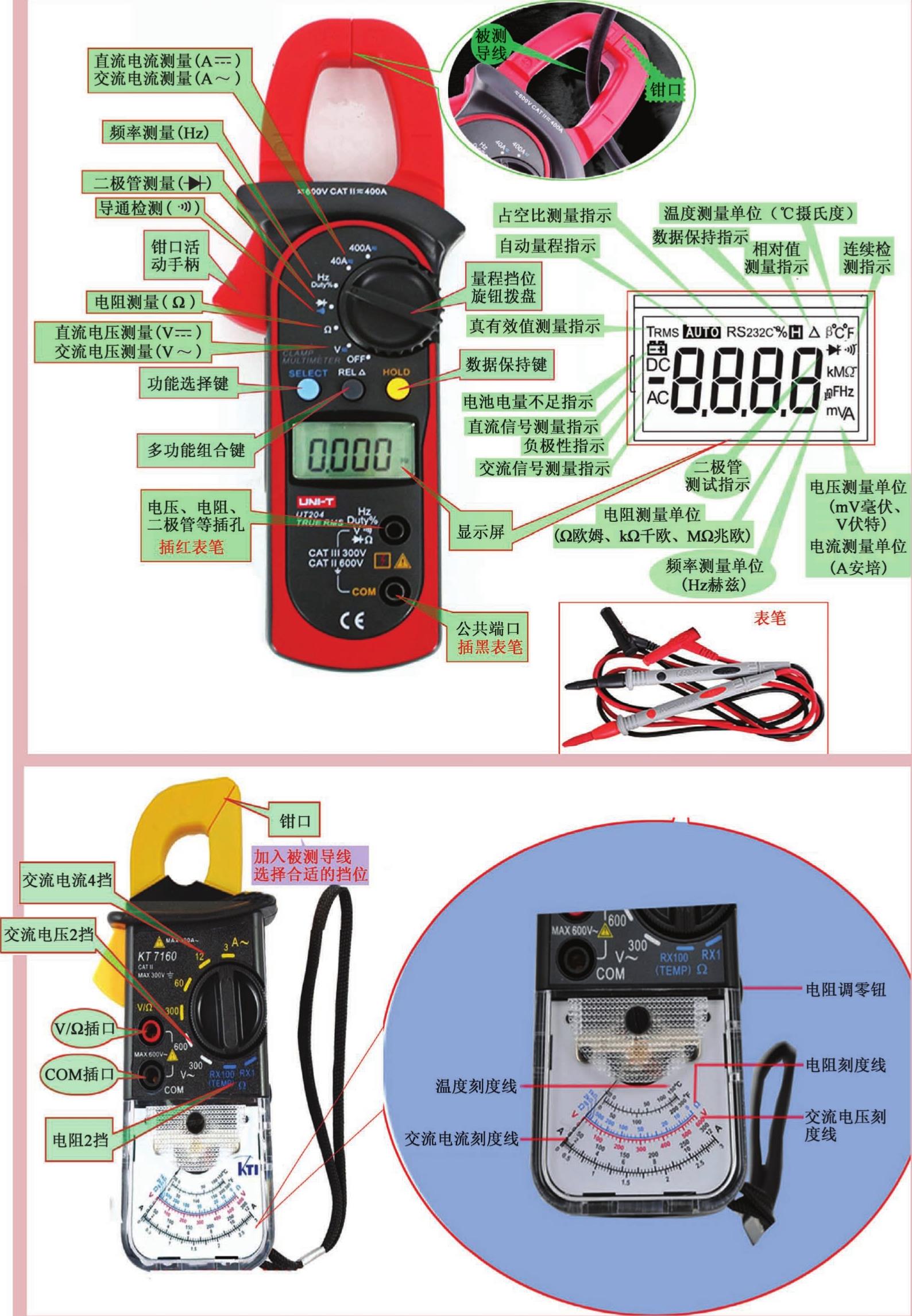

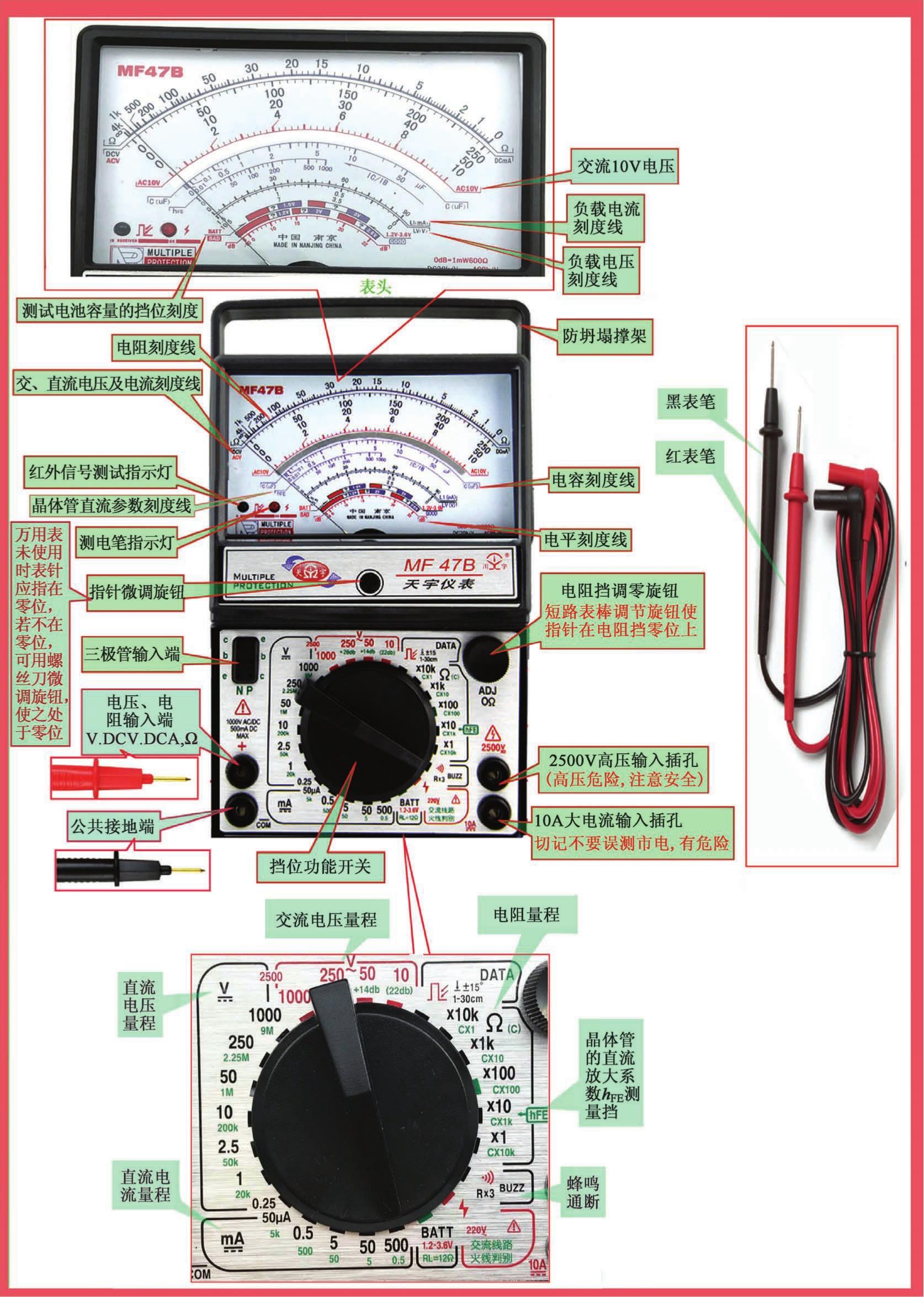

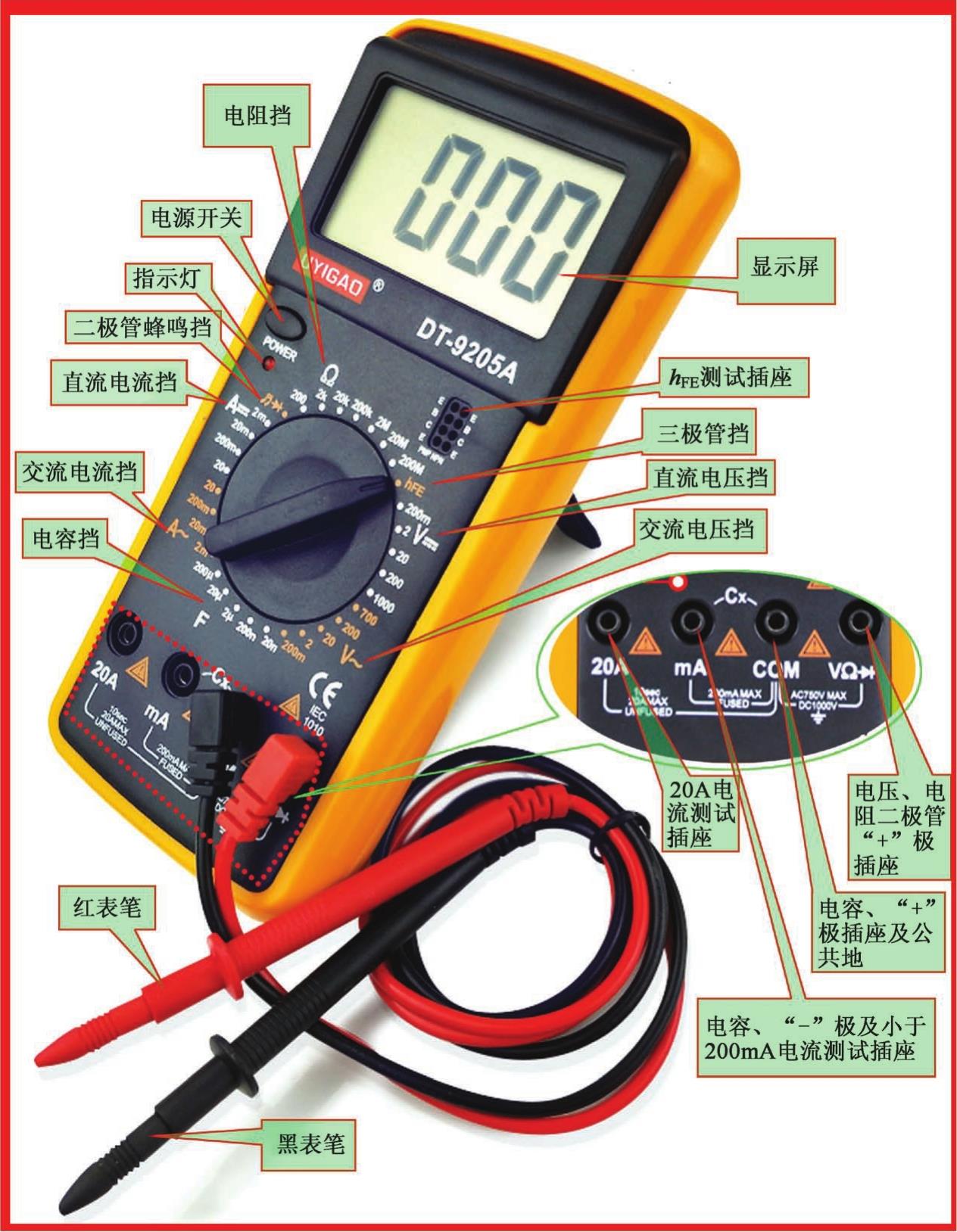

万用表按显示方式分为指针式万用表（见图2-13）和数字式万用表（见图2-14），指针式万用表是以表头为核心部件的多功能测量仪表，测量值由表头指针指示读取；数字式万用表的测量值由液晶显示屏直接以数字的形式显示，读取方便，有些还带有语音提示功能。万用表是共用一个表头，集电压表、电流表和欧姆表于一体的仪表。万用表有3个表盘表示，分别是欧、伏和安，它们分别表示电阻、电压和电流。如要测量电阻，就把拨盘拨到欧姆的位置，然后用两支表笔进行测量。测量出来的值乘以拨到挡位的单位就可以了。电流和电压都是一样的测量方法，也可以测试出其中的两项用欧姆定律来进行计算，公式是：电流=电压÷电阻。

2.1.7 钳形电流表

钳形电流表也叫钳形表、钳表、卡表，有的地方还叫钩表，它是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。钳形电流表按数值显示的方式可分为指针式与数字式两种（如图2-15所示），使用时只要按动活动手柄，使钳口打开，放置被测导线即可。钳形电流表是由一只电磁式电流表和穿心式电流互感器组成的，电流互感器的铁芯在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就穿过铁芯张开的缺口，当放开扳手后铁芯闭合。

钳形电流表是一种相当方便的测量仪器，它最大的特点就是不需要剪断电线而能测量电流值。一般用电表测量电流时，常常需要把线剪断并把电表连接到被测电路，但使用钳形电流表时，只要把钳形电流表夹在导线上便可测量电流。

提示 ：钳形电流表使用注意事项：①用钳形电流表检测电流时，一定要夹入一根被测导线（电线），夹入两根（平行线） 则不能检测电流；②检查仪表指针是否在零位，若不在，需进行机械调零；③选择适当的量程；④注意钳形表的电压等级；⑤当导线夹入钳口时，若发现有振动或碰撞声，应将仪表活动手柄转动几下，或重新开合一次，直到没有噪声才能读取电流值。
