电缆布线常用工具

网络布线施工中要采用多种工具来完成。布线施工常用工具按其用途可以分为电缆布线安装工具、光缆布线安装工具等，如网线工具、布线工具等；其中最常用的也是最简单的工具是网线工具。

电缆布线安装工具又可分为双绞线专用工具和同轴电缆专用工具两类。双绞线网线制作工具主要有剥线工具、端接工具、压接工具、铜缆线布线工具包、工具箱等；同轴电缆网线的制作材料及工具主要包括：同轴电缆、中继器、收发器、收发器电缆、粗同轴电缆网线附件（N系列接头、N系列终端匹配器、N系列端接器）、细同轴电缆附件（BNC电缆连接器、BNC T形接头、BNC 桶形接头、BNC 终端匹配器）、同轴电缆网线压线钳等。下面主要介绍目前应用最多的双绞线网线制作工具。

网线钳

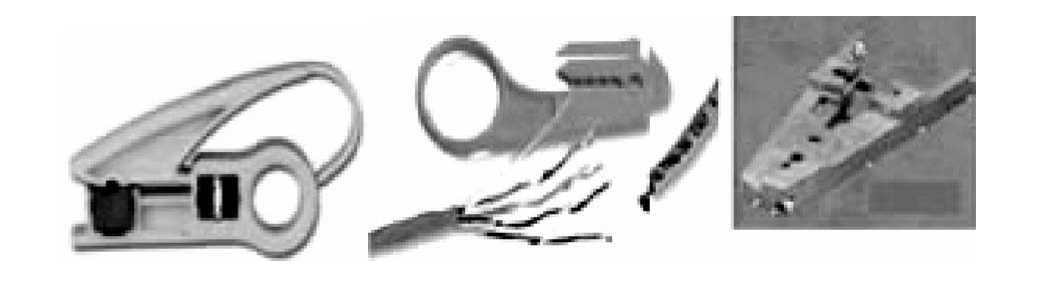

在双绞线网线制作中，最简单的方式只需一把网线钳，如图2.3所示。它具有剪线、剥线和压线三种用途。在选用网线钳时要注意选择种类，因为针对不同的线材，会有不同规格的网线钳，一定要选用双绞线专用的网线钳才可用来制作以太网双绞线电缆。三种常见的剥线钳如图2.4所示。

打线钳

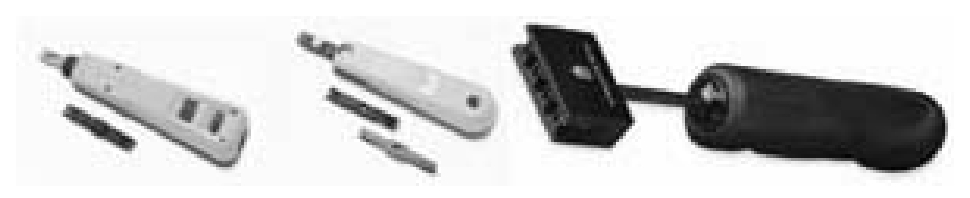

信息插座与模块是嵌套在一起的。网线的卡入需用一种专用的卡线工具，称为打线钳，如图2.5所示。多对打线工具通常用于配线架网线芯线的安装。

打线保护装置

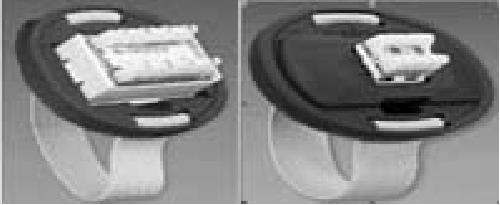

由于把网线的4对芯线卡入信息模块的过程是比较费力的，而且信息模块容易划伤手，于是专门设计开发了一种打线保护装置，这样不但可以方便地把网线卡入信息模块中，还可以起到隔离手掌、保护手的作用，如图2.6所示。注意，上面嵌套的是信息模块，下面的部分才是保护装置。

网络电缆测试仪

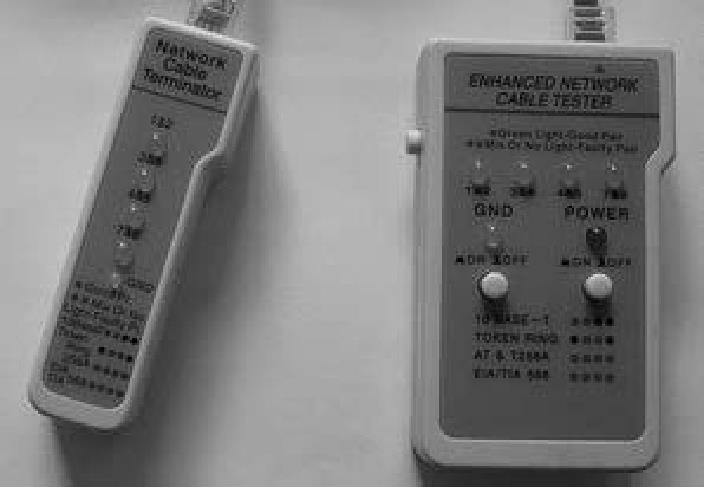

网络电缆测试仪主要用于对双绞线或同轴电缆进行测试和故障诊断，包括对电缆故障点定位，以及测试电缆长度、环路损耗、传输时延等。每一根网线做好之后，必须通过测试。图2.7所示是一款网络电缆测试仪，能够快速、准确地测试高性能的5e类和6类电缆链路，可对高速铜缆提供全面的测试，验证解决方案。
