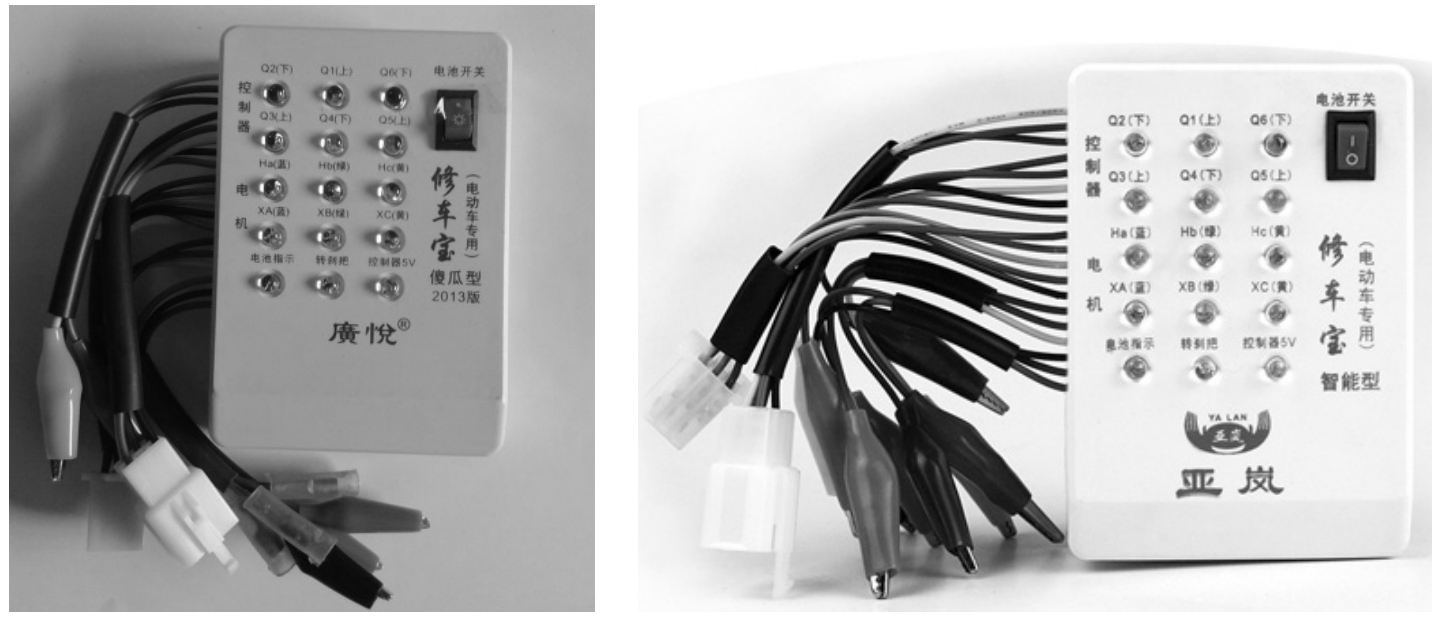

霍尔检测仪型号比较多，大多数都是小巧玲珑的，主要检测转把霍尔、电动机霍尔和助力传感器霍尔，有的还能同时检测无刷电动机、控制器等。霍尔检测仪外形如图2-44 所示。
图2-44 霍尔检测仪外形

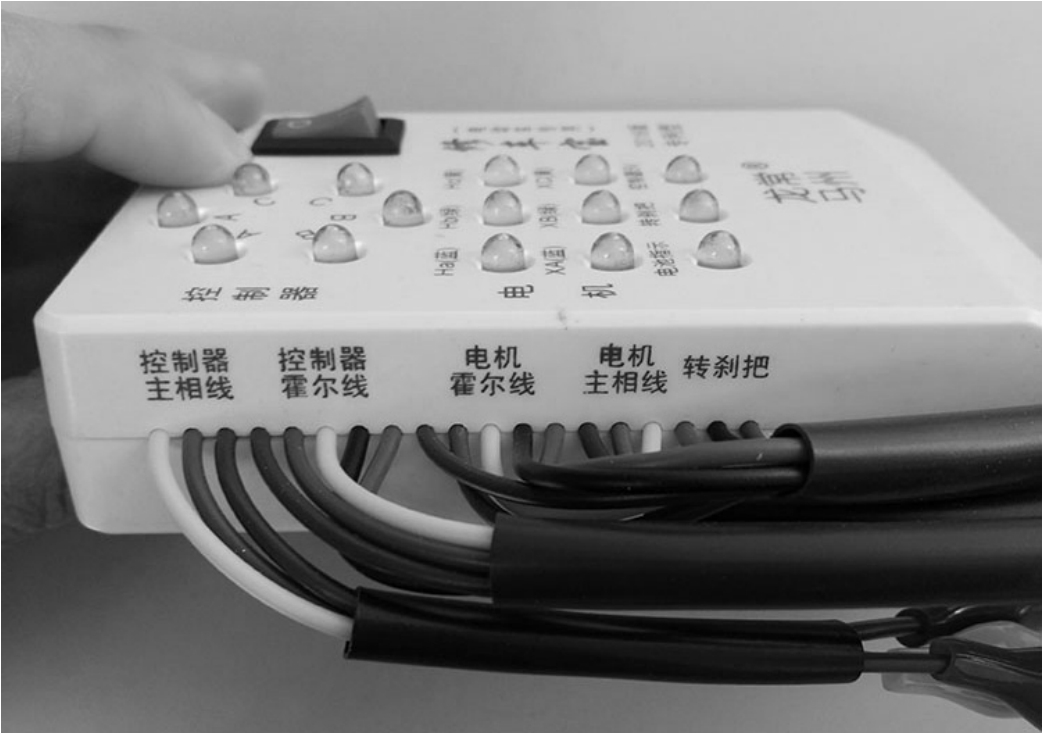

图2-44 霍尔检测仪外形图（续）
霍尔检测仪的使用方法如下。
（1）电动机线圈检测：将检测仪上电动机线圈端的3 个夹分别接到电动机3 根粗线上并转动电动机，3 个信号灯轮流闪烁，即为正常。如哪个不亮，则这一绕组即有故障。
（2）电动机霍尔检测：将检测仪上电动机霍尔线端接到电动机的霍尔线上，缓慢转动电动机，3 个信号灯应有亮灭变化，如哪个没变化即相对应的霍尔或线路有故障。
（3）当60°信号灯被点亮时，说明该电动机是60°的，否则是120°的。
（4）转把检测：将检测仪上转把检测端的3 个夹分别接到转把上并转动转把，转把信号灯应有亮灭变化，否则即为有故障。
（5）控制器检测：一般仪器都是适用24～60V 无刷控制器的检测。
① 将控制器霍尔输入端接到检测仪控制器霍尔线端。
② 将控制器主线输出端接到检测仪控制器主线端。接通控制器电源，检测仪上的5V 指示灯应被点亮，如不亮，说明控制器的5V 输出有故障；转动转把，检测仪上检测控制器的6个信号灯应按顺序依次点亮（两个信号灯为一组），如果不亮或有两组同时闪烁，则控制器有故障。
注意：只有使用霍尔检测和转把检测时，才需要打开电源。当信号灯亮度不足时应更换电池。
