为了更好地讲解用万用表检测故障电路的具体步骤和方法，先引入一个常用电源电路，其原理图如图2-12 所示。
图2-12 常用电源电路原理图
220V 市电经保险管FU 送至降压变压器T 1 的初级，初级的交变磁场传递到次级，次级得到10V 左右的低压交流电压，该低压经整流桥VD 1 ～VD 4 整流后得到低压直流电，经电容C 1 滤波、C 2 高频旁路送至三端稳压器7805 的1 脚输入，经其稳压后从7805 的3 脚输出，经电容C 3 滤波、C 4 高频旁路得到+5V 的直流电压。

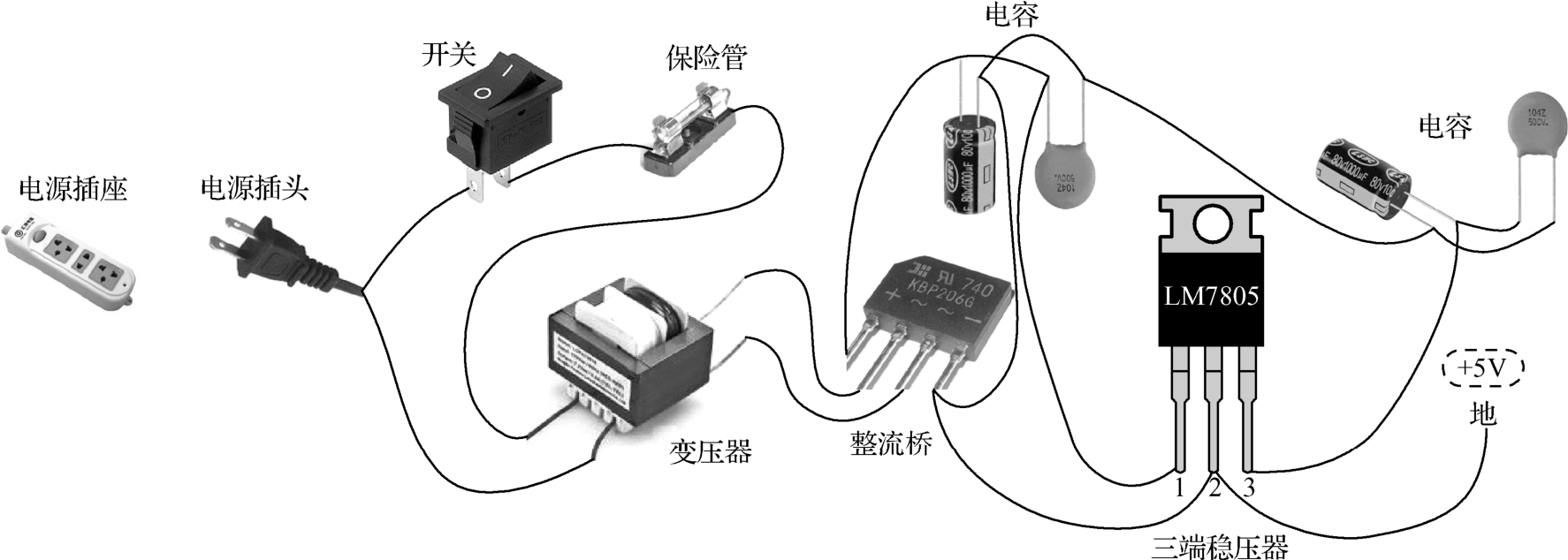

常用电源电路的实物如图2-13 所示。下面的现场操作都是以这个原理图为例的。
图2-13 常用电源电路的实物
电压法是检查电动自行车故障时应用较多的方法之一，它通过测量电路主要端点的电压和元器件的工作电压，并与正常值对比分析，即可得出故障判断的结论。按所测电压的性质不同，电压法常有直流电压法和交流电压法。
所谓关键测试点电压，是指对判断电路工作是否正常具有决定性作用的那些点的电压。通过对这些点电压的测量，便可很快判断出故障的部位，这是缩小故障范围的主要手段。
故障现象：没有+5V 电压输出。
故障分析：主要故障常有电源供电不正常（停电或插座损坏、接触不良等）、开关不能闭合或损坏、保险管烧毁或保险管座损坏（或接触不良）、线路有断路或短路现象、整流桥损坏、电容电解击穿等。
故障检修方法：关键点交流电压法、关键点直流电压法。当然，也可以采用其他方法，但在这里主要用来说明电压法的具体应用。
关键点交流电压法检测故障电路测试图如图2-14 所示。
图2-14 关键点交流电压法检测故障电路测试图
第一步：万用表选择交流250V 挡，测量电源插座是否有220V 市电。如果有正常电压，表明供电电压正常；否则，说明供电异常。
第二步：万用表选择交流250V 挡，测量开关输入端2 与变压器初级3 两端的电压，正常电压值是220V。如果有正常电压，表明电源插头及这部分线路正常；否则，说明电源插头及这部分线路有断路现象。
第三步：万用表选择交流250V 挡，闭合开关S，测量开关输出端4 与变压器初级3 两端的电压，正常电压值是220V。如果有正常电压，说明开关正常；否则，说明开关损坏或这部分线路有断路或开关有接触不良现象等。
若上述电压正常，继续测量下一个关键点电压。一表笔不动还接变压器初级3，另一表笔接变压器5 脚，正常电压值是220V。如果有正常电压，说明保险管正常；否则，说明保险管烧毁或这部分线路有断路或保险管座有接触不良现象等。
若保险管烧毁，则要排查电路是否有短路现象，然后更换保险管。
第四步：万用表选择交流50V 挡，在开关S 闭合的情况下，测量变压器次级6、7 两端的电压，正常电压值是10V。如果有正常电压，则变压器正常；否则，说明变压器初级或次级有短路现象，或这部分线路有断路现象等。
第五步：万用表选择交流50V 挡，在开关S 闭合情况下，测量整流桥8、9 两端的电压，正常电压值是10V。如果有正常电压，说明整流桥已经有输入电压；否则，说明这部分线路有断路现象等。

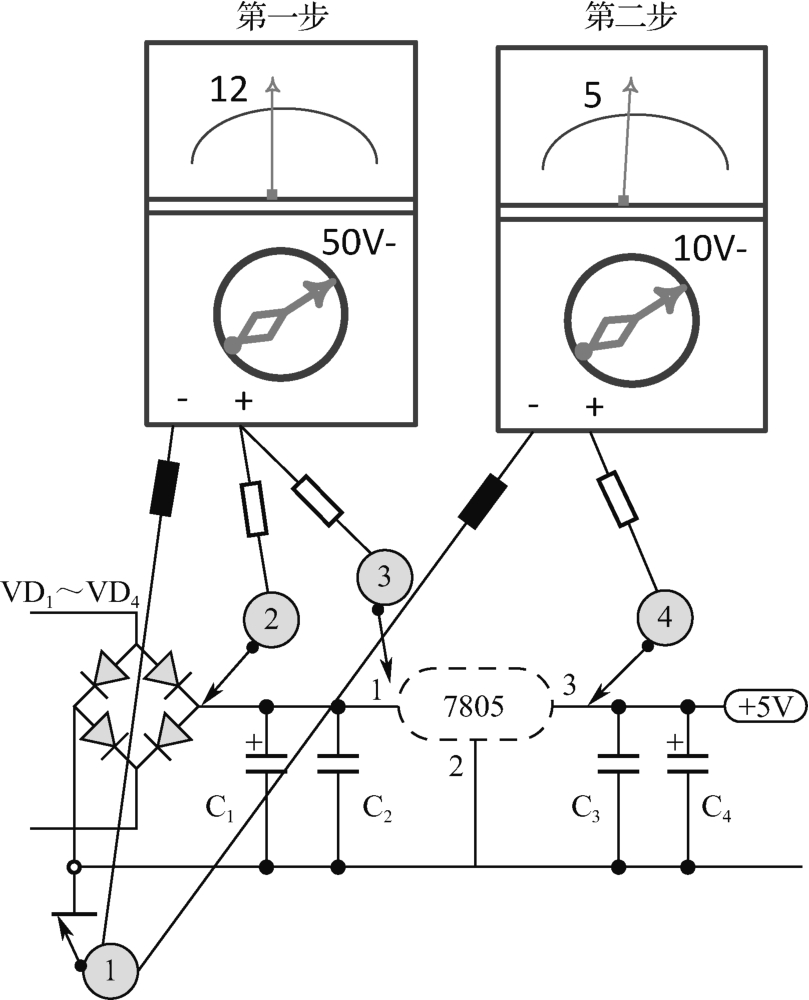

关键点直流电压法检测故障电路测试图如图2-15 所示。
图2-15 关键点直流电压法检测故障电路测试图
测量前需要知道的关键点直流电压如下。
（1）整流桥整流后的直流电压（不带滤波电容）为 U O =0.9 V I =0.9×10=9V。
（2）整流桥整流、滤波后的直流电压（带滤波电容）为 U O =1.2 V I =1.2×10=12V。
（3）7805 三端稳压器的输出电压为5V。
第一步：万用表选择直流50V 挡，测量整流桥输出1、2 点电压是否有12V 直流电。如果有正常电压，表明整流桥正常；否则，说明整流桥有断路或线路有断路现象等。如果该电压为12V 以下，说明滤波电容C 1 容量不足或有漏电现象等。
注意：本故障设定的前提是后级电路没有发生短路现象，否则，整流桥有可能有短路现象，下同。
第二步：万用表选择直流10V 挡，测量稳压器输出1、4 点电压是否有5V 直流电压。如果有正常电压，表明稳压器正常；否则，说明稳压器有断路或线路有断路现象等。如果该电压为5V 以下，说明滤波电容C 2 容量不足或有漏电现象等。
直流电流法检测故障电路如图2-16 所示。
对于有保险管或开关控制的电路，整机电流一般在保险管或开关处进行检测，测量时使开关处于关断状态或去掉保险管。
测量前先估算一下该机的电流，由于FU 2 的标称值是0.5A，因此，后级负载电流应该不会大于500mA。
万用表选择直流500mA 挡，红表笔接保险管座输入端，黑表笔接保险管座输出端，图2-16 中万用表的示数为320mA，小于500mA，表明后级没有短路现象发生。若保险管烧毁，可以更换保险管。
图2-16 直流电流法检测故障电路

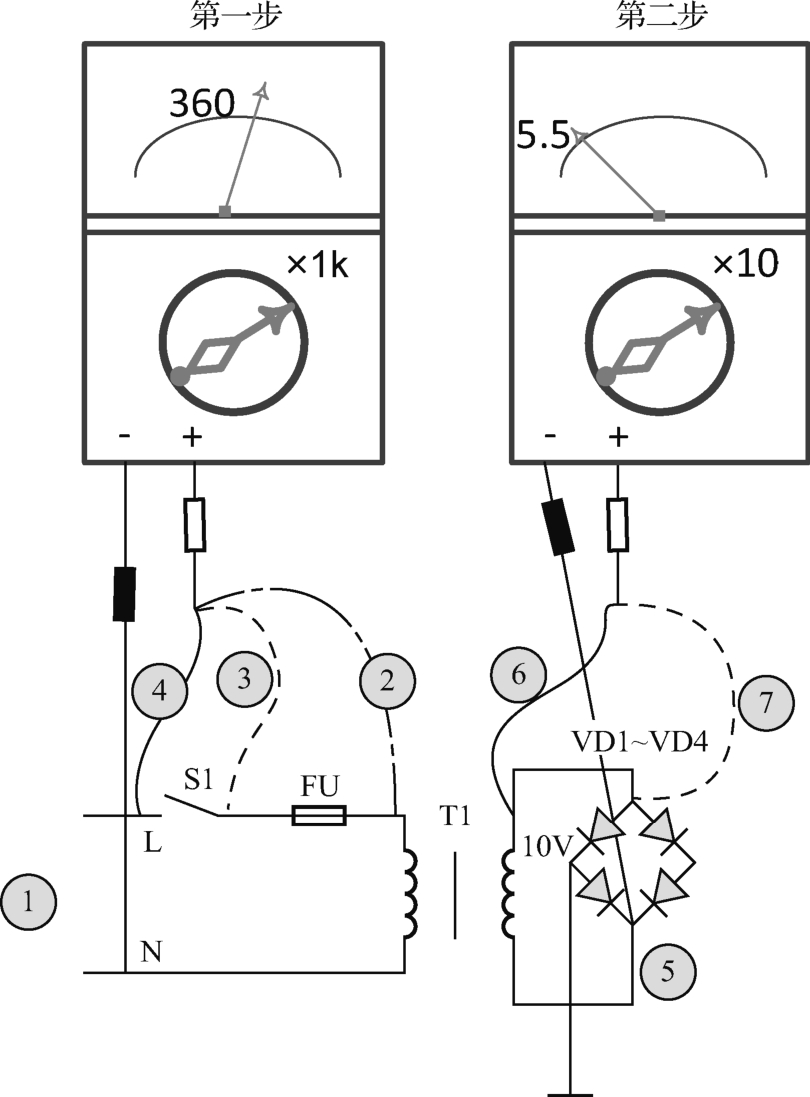

电阻法检测故障电路如图2-17 所示。
图2-17 电阻法检测故障电路
第一步：判断变压器初级之前的电路是否正常。
万用表选择欧姆×1kΩ 挡，一表笔接变压器的初级1 处，另一表笔接保险管座的输出端2处，电阻值为360Ω，说明变压器初级是基本正常的（匝间短路或轻微短路测量不出来的），否则，有可能是变压器初级有短路（小于正常值许多的）、断路（无穷大）或线路有断路（无穷大）。
继续测量，再用另一表笔接保险管的输入端3 处，电阻值为360Ω，说明保险管是正常的，否则，有可能是保险管断路（无穷大）或线路有断路（无穷大）。
继续测量，再用另一表笔接开关（开关应处于闭合状态下）的输入端4 处，电阻值为360Ω，说明开关是正常的，否则，有可能是开关断路（无穷大）或线路有断路（无穷大）。
第二步：判断变压器次级是否正常。
万用表选择欧姆×10Ω 挡，一表笔接整流桥的5 处，另一表笔接变压器次级6 处，电阻值为5.5Ω，说明变压器次级是基本正常的（匝间短路或轻微短路测量不出来的），否则，有可能是变压器初级有短路（小于正常值许多的）、断路（无穷大）或线路有断路（无穷大）。
继续测量，再用另一表笔接整流桥7 处，电阻值为5.5Ω，7 处与6 处线路是正常的，否则，有可能线路有断路（无穷大）。
