下面以MF47 型万用表为例进行讲解。

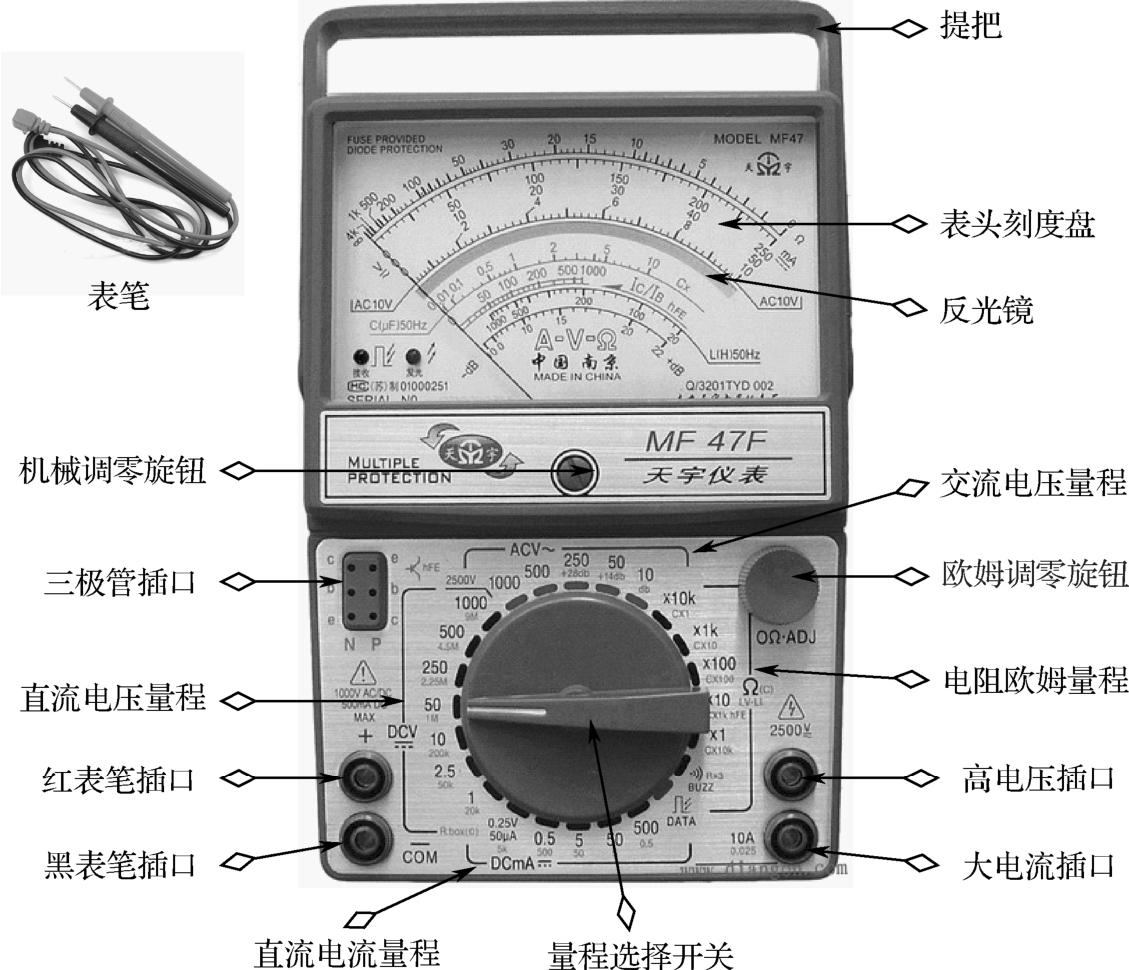

MF47 型万用表的结构如图2-1 所示。
MF47 型万用表可供测量直流电流、交直流电压、直流电阻等，具有26 个基本量程和电平、电容、电感、晶体管直流参数等7 个附加参考量程。正面上部是微安表，中间有一个机械调零螺钉，用来校正指针左端的零位。下部为操作面板，面板中央为测量选择、转换开关，右上角为欧姆挡调零旋钮，右下角有2500V 交直流电压和直流10A 专用插孔，左上角有三极管静态直流放大系数检测装置，左下角有正（红）、负（黑）表笔插口。
图2-1 MF47 型万用表的结构

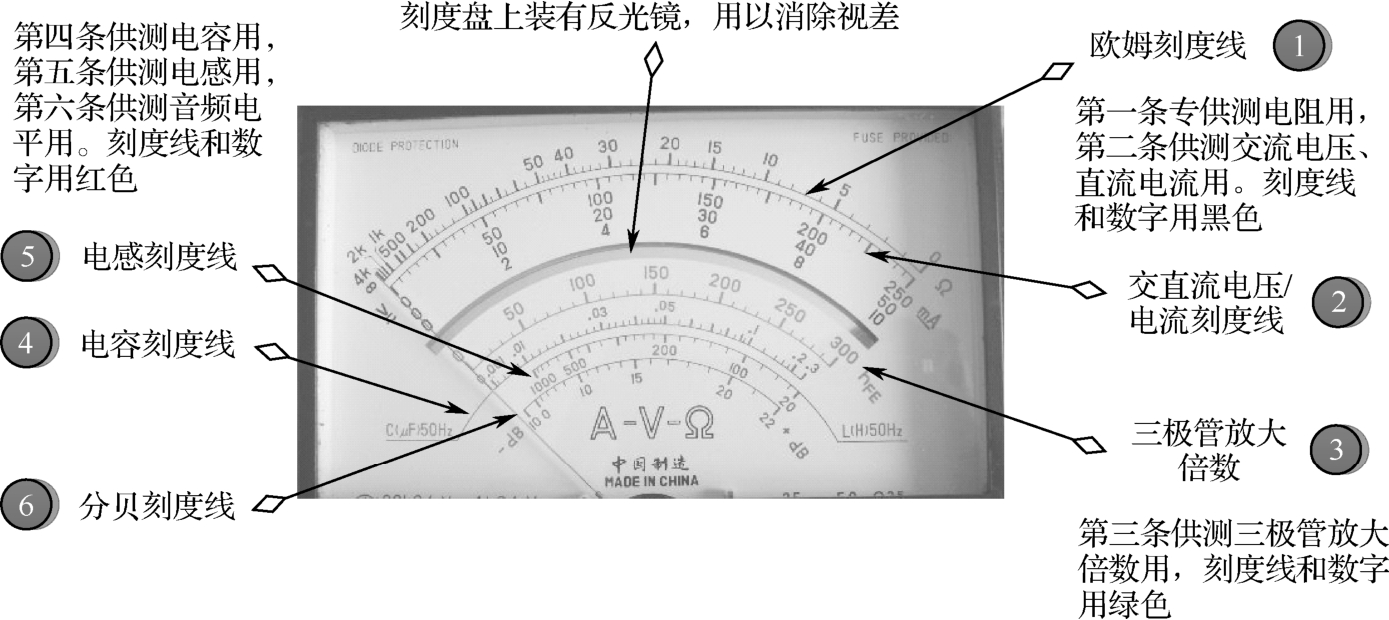

MF47 型万用表刻度盘如图2-2 所示。
图2-2 MF47 型万用表刻度盘

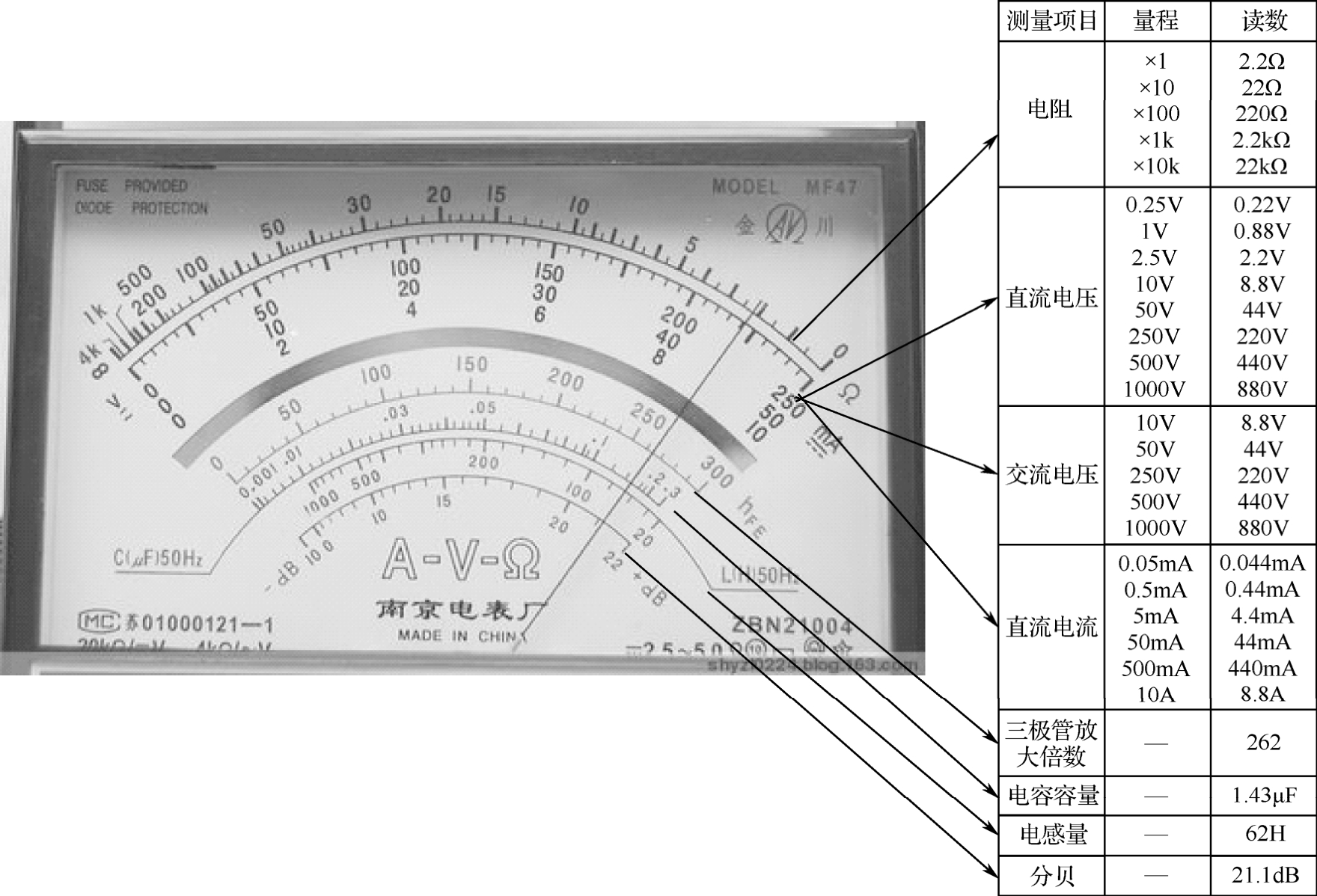

刻度盘读数示例如图2-3 所示。
图2-3 刻度盘读数示例
用指针表测电阻，分为三大步：选量程，再校零，读取数乘倍率。

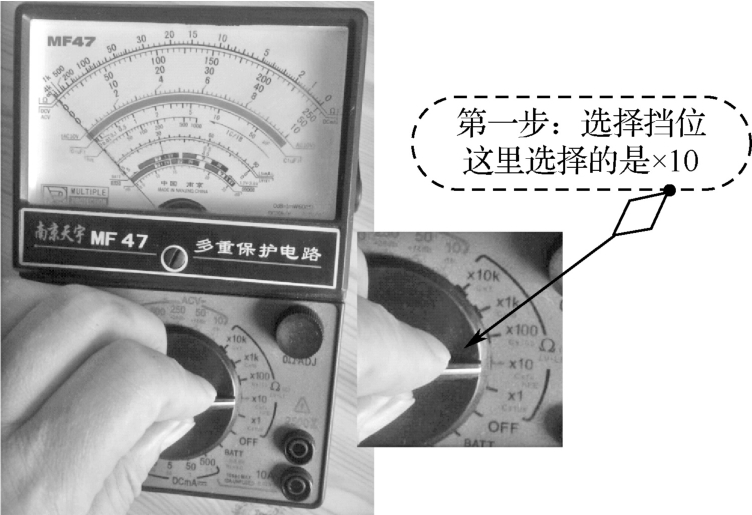

第一步：选择量程。 欧姆刻度线是不均匀的（非线性），为减小误差，提高精确度，应合理选择量程，使指针指在刻度线的1/3～2/3。选择量程如图2-4 所示。

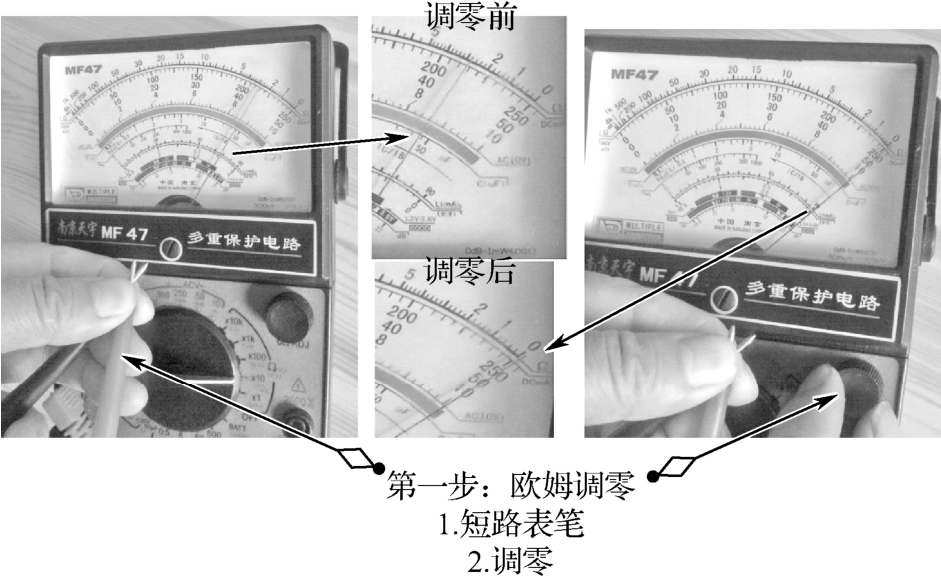

第二步：欧姆调零。 欧姆调零如图2-5 所示。
选择量程后，应将两表笔短接，同时调节“欧姆调零旋钮”，使指针正好指在欧姆刻度线右边的零位置。若指针调不到零位，可能是电池电压不足或其内部有问题。
每选择一次量程，都要重新进行欧姆调零。
图2-4 选择量程
图2-5 欧姆调零

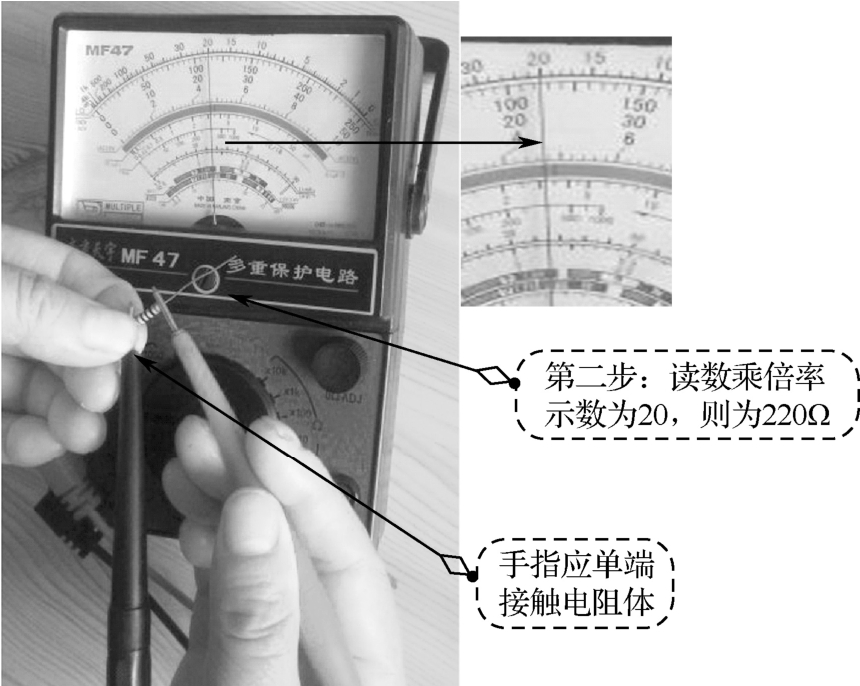

第三步：测量电阻并读数。 测量时，待表针停稳后读取读数，然后乘以倍率，就是所测的电阻值。测量电阻并读数如图2-6 所示。

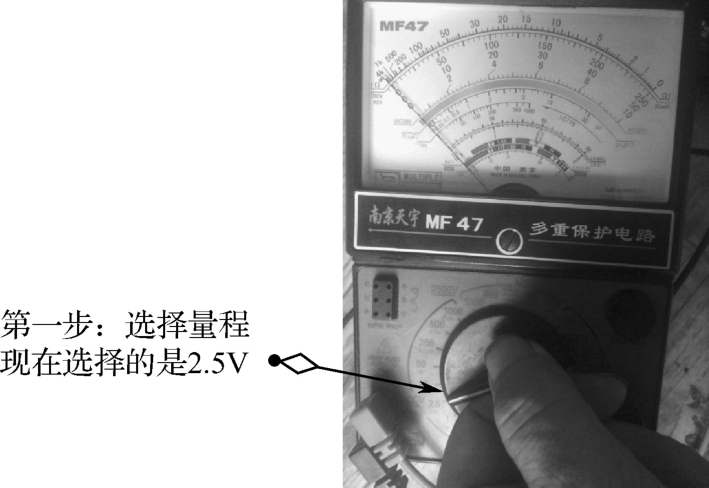

选择量程如图2-7 所示。
万用表直流电压挡标有“V”，通常有2.5V、10V、50V、250V、500V 等不同量程，选择量程时应根据电路中的电压大小而定。若不知电压大小，应先用最高电压挡量程，然后逐渐减小到合适的电压挡。
图2-6 测量电阻并读数
图2-7 选择量程

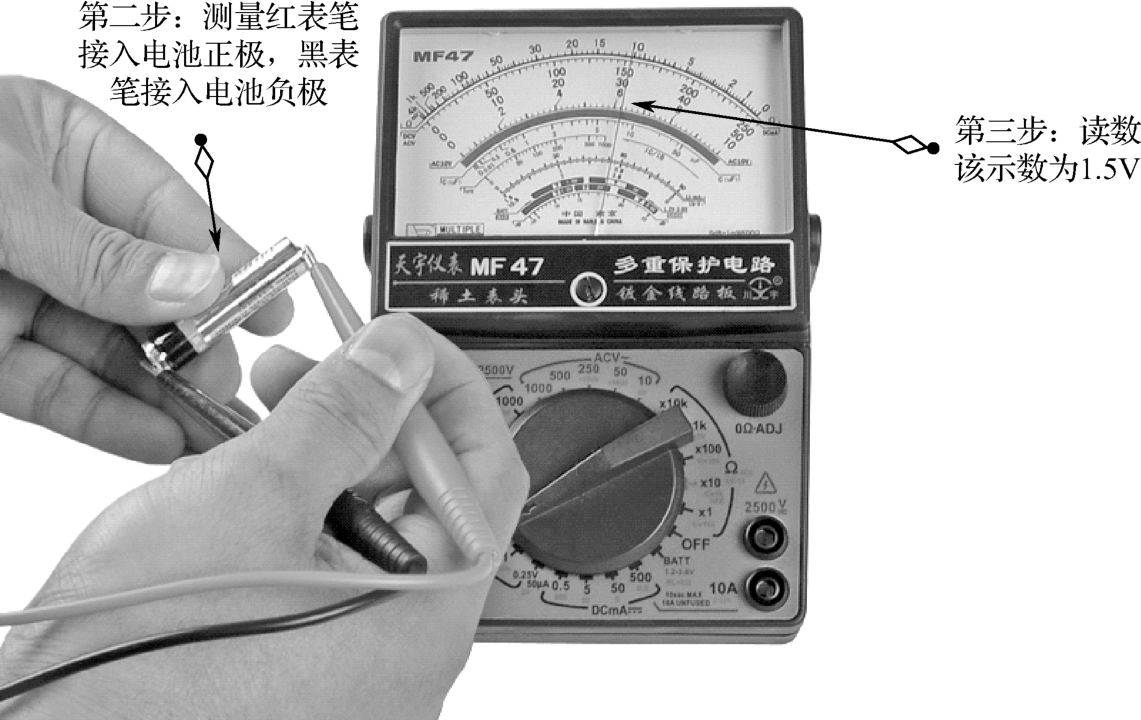

测量直流电压方法如图2-8 所示。
将万用表与被测电路并联，且红表笔接被测电路的正极（高电位），黑表笔接被测电路的负极（低电位）。
图2-8 测量直流电压和读数方法
待表针稳定后，仔细观察标度盘，找到相对应的刻度线，正视线读出被测电压值。正确读数如图2-8 所示。

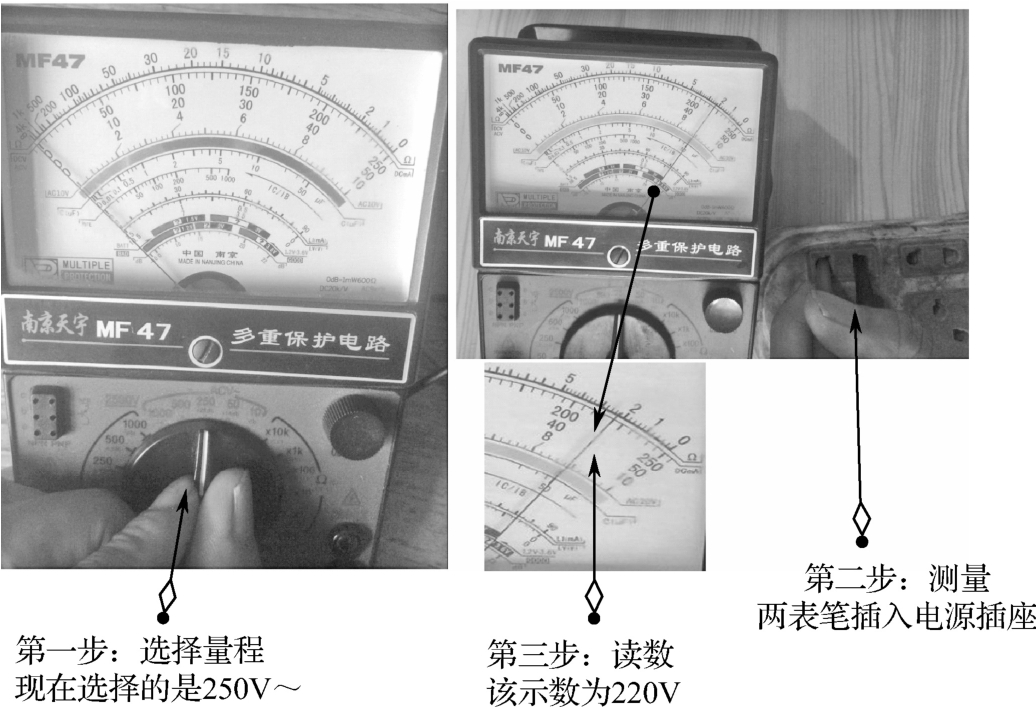

测量交流电压如图2-9 所示。
交流电压的测量与上述直流电压的测量相似，不同之处如下：交流电压挡标有“～”，通常有10V、50V、250V、500V 等不同量程；测量时，不需要区分红黑表笔，只要并联在被测电路两端即可。
图2-9 测量交流电压

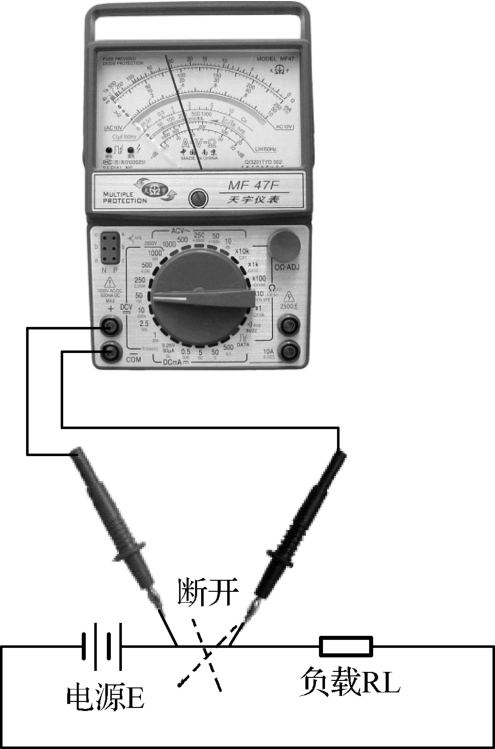

图2-10 测量直流电流方法
测量直流电流方法如图2-10 所示。
万用表直流电流挡标有“mA”，通常有1mA、10mA、100mA、500mA 等不同量程，选择量程时应根据电路中的电流大小而定。若不知电流大小，应先用最高电流挡量程，然后逐渐减小到合适的电流挡。
将万用表与被测电路串联。应将电路相应部分断开后，将万用表表笔串联接在断点的两端。红表笔接在和电源正极相连的断点，黑表笔接在和电源负极相连的断点。
待表针稳定后，仔细观察标度盘，找到相对应的刻度线，正视线读出被测电流值。

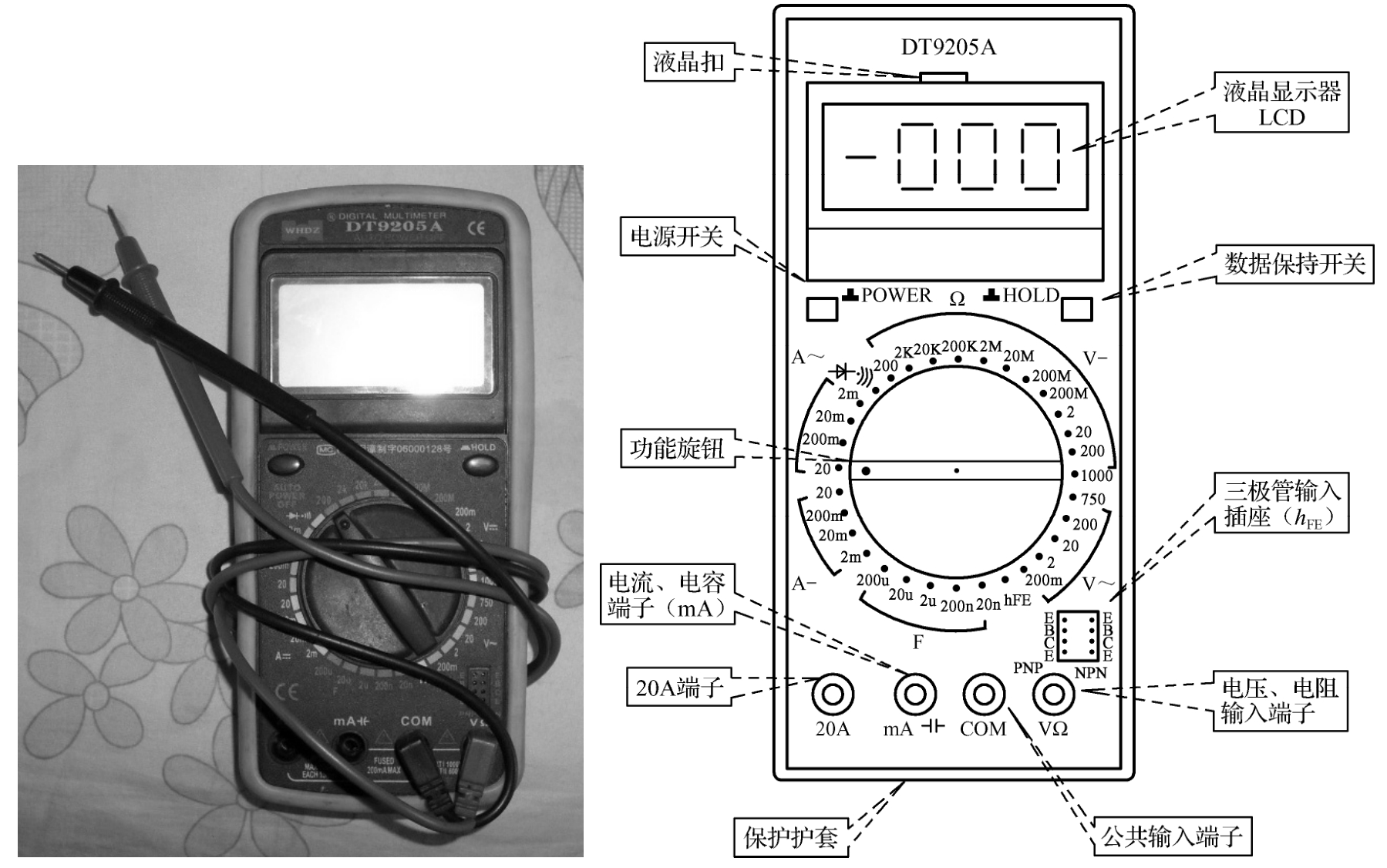

图2-11 所示为DT9205A 型数字万用表，下面以这种表盘为例来介绍数字万用表的基本使用方法。
图2-11 DT9205A 型数字万用表
将电源开关POWER 按下；然后将量程选择开关拨到“DCV”区域内合适的量程挡；红表笔应插入“V.Ω”插孔，黑表笔插入“COM”插孔；这时即可以并联方式进行直流电压的测量，便可读出显示值，红表笔所接的极性将同时显示于液晶显示屏上。
将电源开关POWER 按下；然后将量程选择开关拨到“ACV”区域内合适的量程挡；表笔接法和测量方法同上，但无极性显示。
将电源开关POWER 按下，然后将功能量程选择开关拨到“DCA”区域内合适的量程挡，红表笔插“mA”插孔（被测电流≤200mA）或接“20A”插孔（被测电流＞200mA），黑表笔插入“COM”插孔，将数字万用表串联于电路中即可进行测量，红表笔所接的极性将同时显示于液晶显示屏上。
将功能量程选择开关拨到“ACA”区域内合适的量程挡，其余的操作方法与测量直流电流时相同。
按下电源开关POWER，将功能量程选择开关拨到“Ω”区域内合适的量程挡，红表笔接“V.Ω”插孔，黑表笔接“COM”插孔，将两表笔接于被测电阻两端即可进行电阻测量，便可读出显示值。
将电源开关POWER 按下，将功能量程选择开关拨到二极管挡，红表笔插入“V.Ω”插孔，黑表笔插入“COM”插孔，即可进行测量。测量时，红表笔接二极管正极，黑表笔接二极管负极，两表笔的开路电压为2.8V，测试电流为（1.0±0.5）mA。当二极管正向接入时，锗管应显示0.150～0.300V；硅管应显示0.550～0.700V；若显示超量程符号，表示二极管内部断路；显示全零，表示二极管内部短路。
将电源开关POWER 按下，将功能量程选择开关拨到蜂鸣器位置，红表笔插入“V.Ω”插孔，黑表笔插入“COM”插孔，红黑两表笔分别接于被测导体两端，若被测线路电阻低于规定值（50±20）Ω，蜂鸣器发出声音，表示线路是通的。
按下仪表上的数据保持开关（HOLD），正在显示的数据就会保持在液晶显示屏上，即使输入信号变化或消除，数值也不会改变。
