操作系统：推荐使用Windows 7、Windows Vista、Windows 8或Windows 10系统。
说明：要安装 AutoCAD，用户必须具有管理员权限或由系统管理员授予更高权限。
CPU类型：Intel Pentium 4或AMD 64以上的处理器。
内存：512MB以上。
显卡：最低1024×768 VGA真彩色。
硬盘：安装占用空间3GB。
对于单机中文版的 AutoCAD 2018，在各种操作系统下的安装过程基本相同，下面仅以Windows 10系统为例说明安装过程。
将AutoCAD 2018的安装光盘放入电脑光驱中（如果已将系统安装文件复制到硬盘上，可直接双击系统安装目录下的setup.exe文件）。

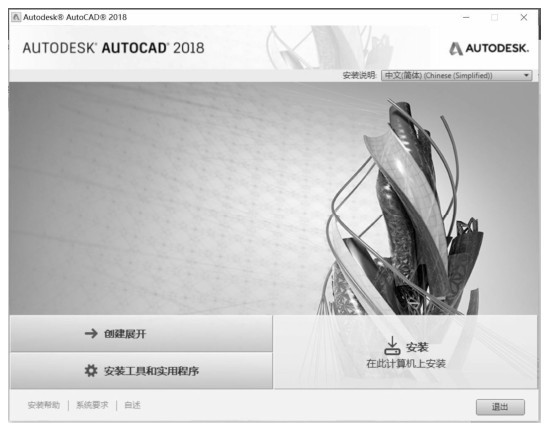

系统显示“安装初始化”界面。等待数秒后，在系统弹出如图1-1所示的AutoCAD 2018安装界面中，单击“安装”按钮。
图1-1 AutoCAD 2018安装界面

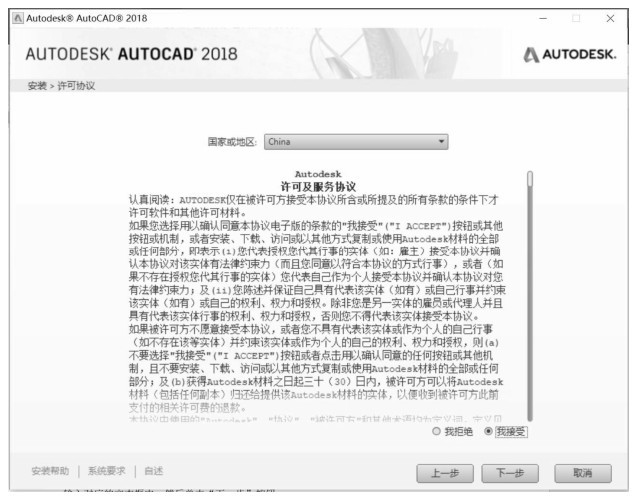

系统弹出AutoCAD 2018安装界面2（见图1-2），在“国家或地区：”下拉列表中选择“China”选项，然后选中“我接受”单选项，单击对话框中的“下一步”按钮。
图1-2 AutoCAD 2018安装界面2

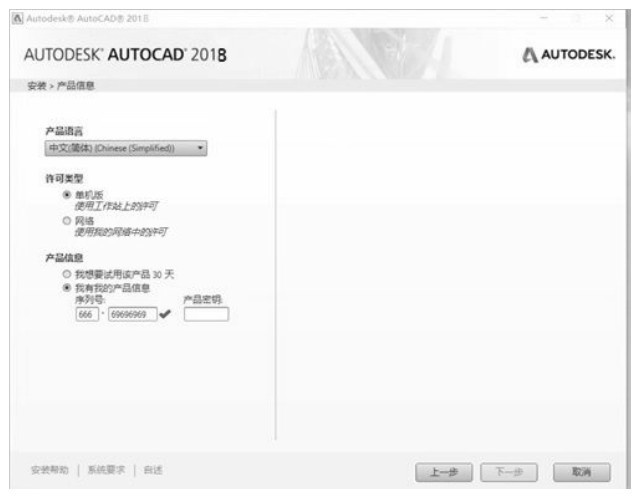

系统弹出AutoCAD 2018安装界面3（见图1-3），选择相应的产品类型并将序列号和产品密钥输入对应的文本框中，然后单击“下一步”按钮。
图1-3 AutoCAD 2018安装界面3
系统弹出AutoCAD 2018安装界面4（见图1-4），采用系统默认的安装配置，单击对话框中的“安装”按钮，此时系统显示“安装进度”界面。
图1-4 AutoCAD 2018安装界面4

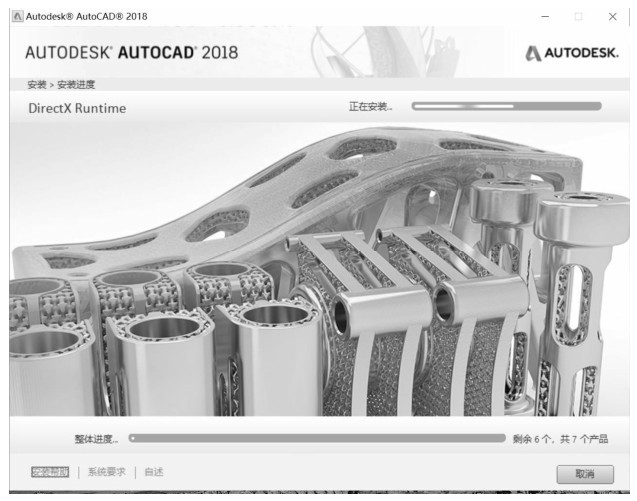

系统继续安装AutoCAD 2018软件（见图1-5），经过几分钟后，AutoCAD 2018软件安装完成，系统弹出“安装完成”界面，单击该对话框中的“完成”按钮。
图1-5 AutoCAD 2018安装界面5
启动中文版AutoCAD 2018。在AutoCAD安装完成后，系统将在Windows的“开始”菜单中创建一个菜单项，并在桌面上创建一个快捷图标
。当第一次启动AutoCAD 2018时，系统要求进行初始设置，具体操作如下。
双击桌面上的 AutoCAD 2018软件快捷方式启动软件，或者从开始菜单中启动软件。等待一段时间后系统将弹出“Autodesk许可”界面，此时在该界面中单击“激活”按钮，随即系统便弹出“Autodesk许可-激活选项”界面，选择该界面中的“我具有Autodesk提供的激活码”单选项，然后单击“下一步”按钮，此时系统弹出“Autodesk许可激活选项”界面。
按要求输入激活码，激活中文版AutoCAD 2018。
启动AutoCAD 2018的方法一般有如下几种。
鼠标左键双击桌面上的AutoCAD 2018快捷方式直接启动。
鼠标左键双击现有的AutoCAD图形文件。
从“开始”菜单中，依次选择菜单“所有程序”“Autodesk”，选择“AutoCAD 2018”选项，启动AutoCAD 2018。
退出AutoCAD 2018的方法一般有如下几种。
在AutoCAD程序主标题栏中，单击“关闭”按钮
。
从“文件”下拉菜单中，选择“退出”命令。
在命令行中输入命令“EXIT”或“QUIT”，然后按Enter键或者空格键。
在退出AutoCAD 2018时，如果用户此时没有对打开的图样的更改操作进行最终的保存，系统将提示是否将更改保存到当前的图形中，单击“是”按钮将退出AutoCAD 2018并保存更改；单击“否”按钮，将退出AutoCAD 2018但不保存更改；单击“取消”按钮，将不退出AutoCAD 2018。
中文版的AutoCAD 2018的工作界面如图1-6所示，该工作界面中包括标题栏、菜单浏览器、快速访问工具栏、功能区、命令行、绘图区、状态栏等几个部分。
AutoCAD 2018具有快捷访问工具栏的功能，其位置如图1-6所示。通过快速访问工具栏能够进行一些AutoCAD 2018的基础操作，一般默认有“新建”“打开”“保存”“另存为”“打印”及“放弃”等命令。
图1-6 中文版AutoCAD 2018的工作界面

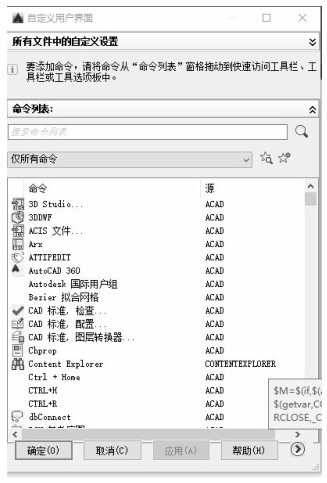

用户也可以为快速访问工具栏添加命令按钮。在快速访问工具栏上右击鼠标，在系统弹出如图1-7所示的快捷菜单中选择“自定义快速访问工具栏”选项，系统将弹出“自定义用户界面”对话框，如图1-8所示。在该对话框的“命令”列表框中找到要添加的命令后将其拖到“快速访问工具栏”，即可为该工具栏添加对应的命令按钮。
图1-7 快捷菜单
图1-8 “自定义用户界面”对话框
AutoCAD 2018的标题栏位于工作界面的最上方，其功能是显示AutoCAD 2018的程序图标及当前操作文件的名称。还可以通过单击标题栏最右侧按钮
，以实现AutoCAD 2018窗口的最大化、最小化和退出操作。
信息中心位于标题栏上右侧，如图1-9所示。信息中心提供了一种便捷的方法，可以在“帮助”系统中搜索主题、登录到Autodesk 360、打开Autodesk Exchange或保持连接，并显示“帮助”菜单的选项。它还可以显示产品通告、更新和通知。
图1-9 信息中心
功能区选项卡是一种特殊的选项卡，位于标题栏的下面，用于显示与基于任务的工作空间关联的按钮和控件。功能选项卡样式是一种Windows下现在流行的界面风格，利用这种功能组合可以使软件的操作简单容易。在AutoCAD 2018的二维草绘状态下有10个功能选项卡：“默认”“插入”“注释”“参数化”“视图”“管理”“输出”“附加模块”“A360”及“精选应用”。每个选项卡都包含了若干个面板，每个面板又包含了多个命令按钮，如图1-10所示。
图1-10 功能区选项卡和面板
有的面板中没有足够空间显示所有按钮，用户在使用时可以单击下方的三角按钮，展开折叠区域，显示其他相关的命令按钮。如果某个按钮后面还有三角按钮，则表明该按钮下面还有其他的命令按钮。
此外，单击选项卡右侧的
按钮，系统将弹出如图1-11所示的快捷菜单。分别单击该快捷菜单中的“最小化为选项卡”“最小化为面板标题”“最小化为面板按钮”命令，选项卡将分别做出如图1-12、图1-13及图1-14的变化。
图1-11 快捷菜单
图1-12 最小化为选项卡
图1-13 最小化为面板标题
图1-14 最小化为面板按钮
若选择“循环浏览所有项”命令后，连续单击
按钮，将在图1-12、图1-13以及图1-14所显示的样式之间切换。
功能区是AutoCAD在2010版以后增加的界面。其风格与Windows 7和Office 2007及以后版本的应用程序界面类似。这种界面的设计是考虑了人机操作的方便快捷来设计的一种优化的界面，使用起来是很方便的。
绘图区是用户绘图的工作区域，它占据了屏幕的绝大部分空间，用户绘制的任何内容都将显示在这个区域中。用户可以根据需要关闭一些工具栏或缩小界面中的其他窗口，以增大绘图区。如果图纸比较大，用户可以按住鼠标中键平移图纸或者转动滚轮来放大缩小图纸。
绘图区中除了显示当前的绘图结果外，还可显示当前坐标系的图标。该图标可表示坐标系的类型、坐标原点及X、Y和Z轴方向。在AutoCAD绘图区中，平面的坐标系是这样规定的：绘图区的左下角为原点，X的正方向为从原点向右，Y的正方向为从原点向上。在绘图区域下部有一系列选项卡的标签，这些标签可引导用户查看图形的布局视图。
如图1-15所示，命令行用于输入AutoCAD命令或者查看命令提示和消息，它位于绘图区的下面。
命令行通常显示三行信息，拖动位于命令行左边的滚动条可查看以前的提示信息。用户可以根据需要改变命令行的大小，还可以将命令行拖移至其他位置，使其由固定状态变为浮动状态。当命令行处于浮动状态时，可调整其宽度。
图1-15 命令行
文字窗口是记录AutoCAD命令的窗口，是放大的“命令行窗口”，它记录了已执行的命令，也可以在其中输入新的命令。该窗口的打开可以通过在功能区中选择“视图”选项卡，然后单击“选项板”后方的三角形按钮，选择“文字窗口”，或者直接在命令行中输入命令TEXTSCR来实现。
状态栏位于屏幕底部，它用于显示当前鼠标光标的坐标位置，以及控制与切换各种AutoCAD模式的状态按钮，如图1-16所示。
图1-16 状态栏
坐标显示区可显示当前光标的X、Y、Z坐标，当移动鼠标光标时，坐标值也会随之更新。单击坐标显示区，可切换坐标显示的打开与关闭状态。
注释是指用于对图形加以注释特性，注释比例是与模型空间、布局视口和模型视图一起保存的设置，用户可以根据比例的设置对注释内容进行相应的缩放。单击“注释比例”按钮，可以从系统弹出的菜单中选择需要的注释比例，也可以自定义注释比例。
单击“注释可见性”按钮，当显示为
，将显示所有比例的注释性对象；当显示为
时，仅显示当前比例的注释性对象。
单击“切换工作空间”按钮
，可以设置设计绘图的工作空间，可选的有“草图与注释”“三维基础”“三维建模”等。

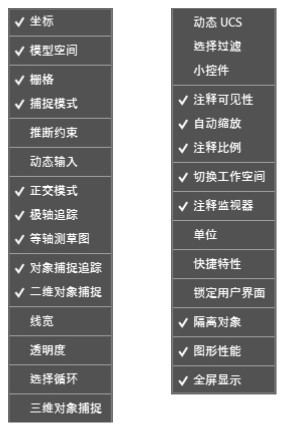

单击“自定义”按钮，系统将弹出如图1-17所示的菜单，在该菜单中可以设置在状态栏中显示的快捷按钮命令，单击菜单中的某个命令使其前面有
显示，表示该命令在状态栏中处于显示状态，再次单击即可取消显示。
图1-17 “自定义”菜单
命令是用户与 AutoCAD 软件系统进行交流操作的基本载体。用户通过输入命令，引导系统完成绘制或编辑图形等功能。命令输入包括命令名及命令所需参数的输入。
AutoCAD命令的输入一般有以下几种方法。
直接用鼠标单击相应的下拉菜单项执行命令。菜单按照功能组织，并且分级组织。
用鼠标在相应的功能区按钮上单击执行命令。功能区的组织按照操作的方便性规划，所以使用起来效率很高。现在版本的AutoCAD趋向于使用这种方式输入命令完成操作。
在已打开的工具条上直接单击所需输入的命令按钮。这种方法形象、直观便于鼠标操作，也是常见的命令输入方法之一。
直接从键盘上键入命令名，并按空格键或者 Enter 键完成命令输入。该输入方法一般采用的命令名为快捷命令，常用的快捷命令如表1-1所示。
表1-1 常用快捷命令
在命令行右侧有一个三角形按钮，单击该按钮即可查看命令历史记录。找到需要的命令记录用鼠标选中并右击，在弹出的菜单中选择“粘贴到命令行”便可以直接使用该命令。
命令输入后，AutoCAD系统一般要求用户输入一些执行该命令所需的参数，如一个点的坐标、一个数值、一个字符或字符串等。参数输入常采用以下方法。
直角坐标分为绝对直角坐标和相对直角坐标两种。绝对坐标是指当前点相对于世界坐标系原点（0 ,0）的坐标增量。二维坐标输入时，直接键入X、Y的坐标值，两数值之间用逗号隔开，如“125 ,64”。注意输入坐标数据时必须在英文输入方式下进行。
而相对直角坐标则是指目标点相对于上一个点的坐标增量。输入时，相对坐标值前必须加符号“@”作为前缀，否则会被系统读作绝对直角坐标值。其方向沿世界坐标系的正方向为正，反之为负。相对直角坐标的输入形如“@ 125 ,64”。
同样地，极坐标分为绝对极坐标和相对极坐标两种。绝对极坐标是输入当前点到坐标原点的极坐标增量值，如“125 ＜ 65”，其中“125”是增量半径而“65”是增量角度。与直角坐标类似，相对极坐标的输入形如“@ 125 ＜ 65”。
该方法操作最简单，也是使用最多的一种方式。当命令提示输入一个点时，移动光标，则光标与刚刚输入的点之间形成一条射线以表示方向，此时再用键盘输入距离值即可。
移动鼠标的光标到所需位置，单击即可。该方法虽然操作方便，但是若在不开启“对象捕捉”辅助工具的情况下，是不能做到精确作图的，因此，一般该方法都是采用与“对象捕捉”辅助工具配合使用的方式进行的。
对于图形文件的操作主要有新建文件、保存文件和打开文件三种。同时，在AutoCAD 2018以及最近的几个版本中，AutoCAD 还为用户提供了修复文件的功能，主要用于修复因为操作异常而损坏的文件，或者恢复因为在异常关闭 AutoCAD 系统时还未来得及保存的CAD文件。
开始一个新的AutoCAD图形的绘制，其命令操作一般有如下几种方法：
快速访问工具栏：单击
，然后选择所需模板进行绘制。
菜单浏览器：单击“新建”，同样地选择所需模板进行绘制。
开始界面：直接点击“开始绘制”（如图1-18所示），打开空白模板进行绘制。
键盘输入：输入“NEW”命令。
图1-18 开始绘制
保存文件主要有当前文件名保存和另起文件名保存两种方法。前者用于绘图过程中的临时存盘或图形文件修改后的存盘；后者主要用于采用样板图方式绘图或借助某一旧图绘图的存盘。其命令操作有如下几种方法：
快速访问工具栏：单击
，当图形未命名时，该操作等同于另存为。
菜单浏览器：单击
，选择“保存”或“另存为”命令（根据用户需求选择）。
键盘输入：输入“SAVE”或“SAVEAS”命令。

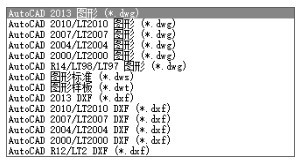

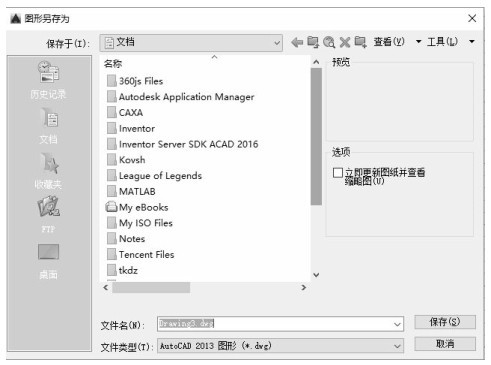

当用户进行的是“另存为”操作时，系统将弹出如图1-19所示对话框。在该对话框中，用户可以自行选择保存路径、修改文件名及文件类型，其中文件类型包括如图1-20所示的类型等。选择不同版本的文件类型保存以后，就可以用于在其他版本的AutoCAD上打开图形文件。需要说明的是，在AutoCAD中高版本的软件是可以打开低版本格式的 CAD 文件的，反之不行。要在低版本的软件中打开高版本格式的文件，必须经过转换。
图1-19 “图形另存为”对话框
图1-20 文件类型
打开一个存盘的图形文件，其命令操作一般有以下几种方法：
快速访问工具栏：单击
。
菜单浏览器：单击
，选择“打开”，然后选择文件。
键盘输入：输入“OPEN”命令。
直接鼠标左键双击需要打开的文件。
