在 AutoCAD 系统中，用户可以使用不同宽度的线条来表现不同的图形对象，还可以设置图层的线宽，即通过图层来控制对象的线宽。在“图层特性管理器”对话框的“线宽”列中单击某个图层对应的线宽“默认”，系统即弹出“线宽”对话框，可从中选择所需要的线宽。
功能区：【默认】→【特性】→【线宽设置】
。
菜单：【格式（O）】→【线宽（W）】。
工具栏：
。
命令行：LWEIGHT。
按上面介绍的方法输入LWEIGHT命令后回车。

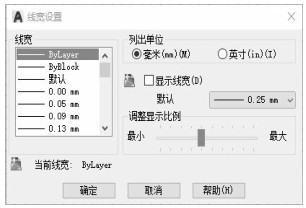

在上述命令执行后，系统弹出“线宽设置”对话框，如图3-15所示。可在该对话框的“线宽”列表框中选择当前要使用的线宽，还可以设置线宽的单位和显示比例等参数。
图3-15 线宽设置
“线宽设置”对话框中各选项说明如下。
●“列出单位”选项组：用于设置线条宽度的单位，可选中“毫米”或“英寸”单选项。
●“显示线宽”复选框：用于设置是否按照实际线宽来显示图形，也可以在绘图时单击屏幕下部状态栏中的“显示/隐藏线宽”按钮来显示或隐藏线宽。
●“默认”下拉列表：用于设置默认线宽值，即取消选中“显示线宽”复选框后系统所显示的线宽。
●“调整显示比例”选项区域：移动显示比例滑块，可调节设置的线宽在屏幕上的显示比例。
如果在设置了线宽的图层中绘制对象，则默认情况下在该图层中创建的对象就具有图层中所设置的线宽。当在屏幕底部状态栏中单击“显示/隐藏线宽”按钮
使其亮显时，对象的线宽立即在屏幕上显示出来，如果不想在屏幕上显示对象的线宽，则可再次单击“显示/隐藏线宽”按钮使其关闭。
