2.5 样条曲线的绘制

样条曲线是通过一系列指定点得到的光滑曲线，可以用来绘制不规则的轮廓线，如波浪线、断开线等。

<访问方法>

功能区：【默认】→【绘图】→【样条曲线拟合】按钮 。

菜单：【绘图（D）】→【样条曲线（SPL）】。

工具栏： 。

命令行：SPLINE。

<操作过程>

1.使用拟合点绘制样条曲线

在“绘图”下拉栏中，如图2-44所示，选择 命令。

在命令行 提示下指定曲线的第一个端点。

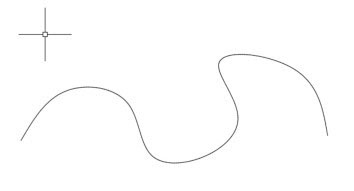

在命令行 提示下继续指定下一个点，直到得到所需的样条曲线，按Enter键退出操作，如图2-45所示。

2.使用控制点绘制样条曲线

<访问方法>

功能区：【默认】→【绘图】→【样条曲线控制点】按钮 。

菜单：【绘图（D）】→【样条曲线（SPL）】。

工具栏： 。

命令行：SPLINE。

<操作过程>

在“绘图”下拉栏中，如图2-44所示，选择 命令。

在命令行 提示下指定第一个控制点，然后在命令行 的提示下继续指定下一个控制点。

在命令行的提示下继续指定下一个控制点，直到得到所需样条曲线，按Enter键退出操作，如图2-46所示。
