2.4 多边形对象的绘制

2.4.1 矩形的绘制

1.绘制普通矩形

指定两对角点，即根据矩形的长和宽或矩形的两个对角点的位置来绘制一个矩形。

<访问方法>

功能区：【默认】→【绘图】→【矩形】按钮 。

菜单：【绘图（D）】→【矩形（G）】。

工具栏： 。

命令行：RECTANG。

<操作过程>

选择“默认”功能区中的 命令。

在命令行的提示下，指定矩形的第一角点，端点1。此时可以将光标移动到需要位置点单击指定第一角点，也可以直接输入第一角点的坐标值。

指定第二个角点，端点2。方法和指定第一个角点的方法一致。结果如图2-36所示。

2.绘制倒角矩形

倒角矩形就是对普通矩形的四个角进行倒角。

<操作过程>

选择“默认”功能区中的 命令。

在命令行 的提示下输入字母 C 后按Enter键。

在命令行 的提示下输入第一倒角距离值10后按Enter键。

在命令行 的提示下输入第二倒角距离值后按 Enter键。

剩余步骤参考矩形绘制方法。结果如图2-37所示。

3.绘制圆角矩形

圆角矩形就是对普通矩形的四个角进行倒圆角。

<操作过程>

选择“默认”功能区中的 命令。

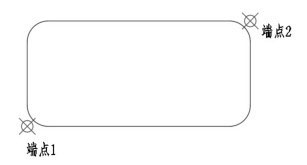

首先要确定圆角尺寸。具体绘制方法参见绘制倒角矩形部分，其中在命令行出现 提示时输入字母F即可，结果如图2-38所示。

4.绘制有宽度的矩形

有宽度的矩形是指矩形的边线具有一定的厚度。

<操作过程>

选择“默认”功能区中的 命令。

具体绘制方法参见矩形绘制部分，其中在命令行出现 提示时输入字母W回车，然后输入宽度值即可，如图2-39所示为宽度为1的矩形。

2.4.2 正多边形的绘制

正多边形是由3～1024条边组成的封闭曲线，其每条边的长度都相等，相邻两条边的夹角也是相同的。在AutoCAD 2018中正多边形的绘制有三种方法。

1.绘制内接正多边形

<访问方法>

功能区：【默认】→【绘图】→【矩形】→【多边形】按钮 。

菜单：【绘图（D）】→【多边形（Y）】。

工具栏： 。

命令行：POLYGON。

<操作过程>

在“默认”功能区选中如图2-40所示下拉栏中的多边形命令。

指定正多边形的边数。在命令行 提示下，输入数值8，按Enter键。

指定中心点。在命令行 提示下，选择圆心点 A或输入点的绝对坐标，例如“80,100”。

指定内接于圆。在命令行 提示下，输入字母I，按Enter键。

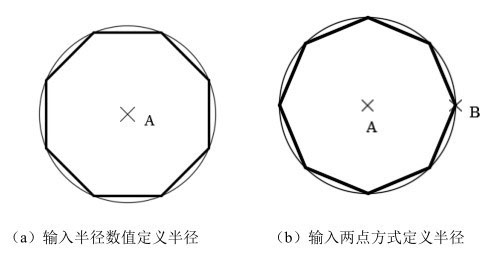

指定半径。在命令行 提示下，输入半径数值50[见图2-41（a）]，或鼠标单击屏幕上某一点B（圆心A与该点B的距离为圆的半径）[见图2-41（b）]，按Enter键。

2.绘制外切正多边形

<操作过程>

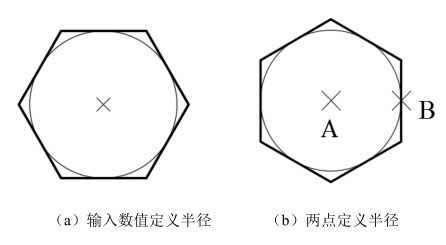

绘制外切正多边形的方法参见绘制内接多边形的方法，只是在上述操作过程步骤4中设置命令时选择“外切于圆（C）”，结果如图2-42所示。

3.用“边”绘制正多边形

<操作过程>

在“默认”功能区或“绘图”下拉菜单中选中多边形命令。

在命令行 的提示下输入正多边形的边数7。

在命令行 的提示下输入字母E。

在命令行 的提示下指定边的第一个端点A。

在命令行 的提示下指定这条边的第二个端点B。

这样，系统便绘制出以AB为边的正多边形。如图2-43所示，以第一点到第二点的连线为边，按逆时针方向绘制多边形，若两点的顺序相反，则绘制的多边形的方向也相反。
