功能区:【默认】→【绘图】→【直线】按钮
。
菜单:【绘图(D)】→【直线(L)】。
工具栏:
。
命令行:LINE。
将两个点作为起点和端点进行连接即可绘出直线,直线的绘制方法有两种。
在状态栏中单击自定义按钮
,在子菜单中选择“动态输入”,然后按上面介绍的方法输入命令。
输入直线起点的坐标值,如图2-9所示。

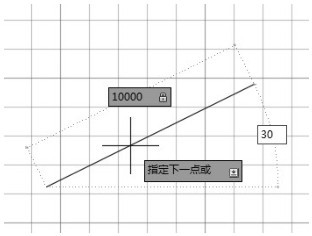

移动光标输入直线的长度,然后在键盘上按Tab键输入直线角度,按Enter键即可创建一条直线,如图2-10所示。

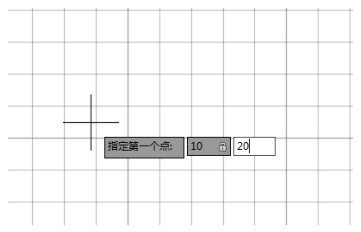

图2-9 指定直线起点

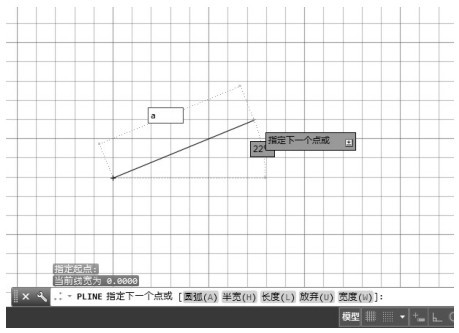

图2-10 指定直线的长度和角度
执行绘制直线命令。
指定直线的第一个端点,如图2-11所示。
指定直线的第二个端点,如图2-12所示,即可完成一条直线的绘制。
当绘制直线指定两个点以后,命令还会提示
,这时可以继续给定点以绘出多段直线,回车结束操作。并且命令提示如下:
,输入“C”回车,命令把绘制的直线的最后一点与起点封闭;输入“U”放弃当前的操作;按回车结束命令;继续输入点,把前一点与当前点连成直线。

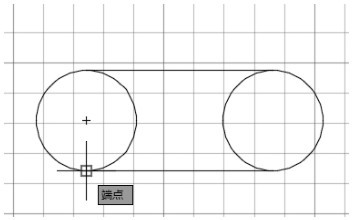

图2-11 选择第一个端点

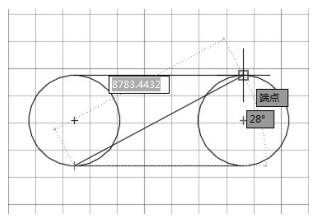

图2-12 选择第二个端点
构造线是一条通过指定点的无限长的直线,该指定点被认定为构造线概念上的中点,构造线常用作辅助线检验线段是否在同一条直线上或是否平行等。可以使用多种方法指定构造线的方向。
功能区:【默认】→【绘图】→【构造线】按钮
。
菜单:【绘图(D)】→【构造线(T)】。
工具栏:
。
命令行:XLINE。
水平构造线的方向是水平的(与当前坐标系的X轴的夹角为0°)。
按上面介绍的方法输入命令。
选择构造线的类型。执行第一步操作后,系统命令行会出现图2-13所示的信息,在此提示下输入表示水平线的字母H,然后按Enter键。
图2-13 命令行提示
指定构造线的起点。在命令行

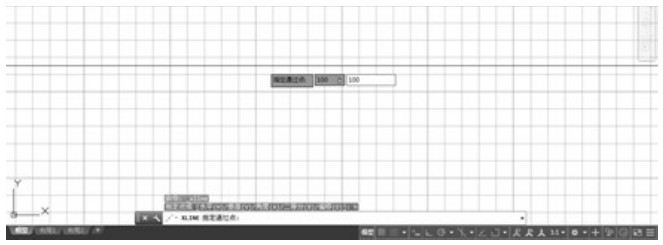

的提示下,将鼠标光标移至所需位置并单击,即可完成通过该点的水平构造线的绘制,如图2-14所示。
完成构造线的绘制。命令行会继续提示
,此时可按空格键或Enter键结束命令的执行。
图2-14 操作结果
垂直构造线的方向是竖直的(与当前坐标系的X轴的夹角为90°),其绘制过程与绘制水平构造线一致,只是在选择构造线类型时在命令行提示下输入表示垂直线的字母V后回车。
执行构造线命令。
在命令行的提示下,输入字母 A 后按 Enter 键,表示要绘制角度构造线
。
在命令行
的提示下,输入字母R后按Enter键,表示要绘制与某一已知参照直线成指定角度的构造线。
在命令行
的提示下,选择所需的直线为参照直线。
在命令行
的提示下,输入所需角度后按Enter键。
在命令行

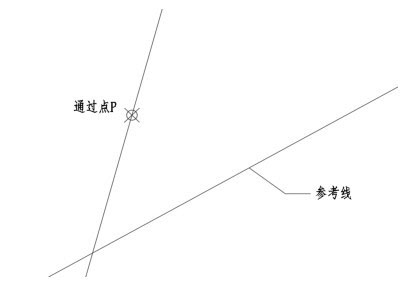

的提示下,将光标移到P点位置并单击,即可绘制出所需角度的构造线,如图2-15所示。
图2-15 与参考线成45°且通过P点的构造线
二等分构造线是指通过角的顶点且平分该角的构造线,二等分构造线的绘制过程与前述类似。
执行构造线绘制命令。
在命令行的提示下输入表示二等分的字母B回车以后:
选择两直线的交点作为角的顶点。
选择第一条直线上的任意一点作为角的一条边。

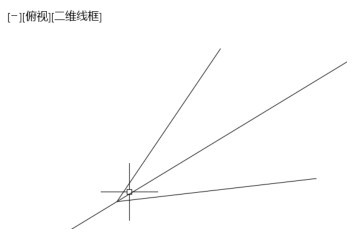

选择第二条直线上的任意一点作为角的另一条边(此时便绘制出经过两直线的交点且平分其夹角的构造线),结果如图2-16所示,按Enter键结束。
图2-16 二等分构造线
偏移构造线是指与指定直线平行的构造线。
执行构造线命令。
在命令行的提示下输入表示偏移构造线的字母O以后,在命令行
提示下,可根据不同的需求进行相应的操作。
(1)直接输入偏移值
在命令行输入所需偏移值后按Enter键;在命令行
的提示下,选择所需参考直线;在
的提示下,选择参考线的某一侧的一点以指定偏移方向;按Enter键结束命令。
(2)指定点进行偏移
输入字母 T后按 Enter键;选择参考直线;在
的提示下,选择构造线要通过的点(此时系统便会绘制出与指定直线平行,并通过该点的构造线,如图2-17所示);按Enter键结束命令。
图2-17 偏移构造线
多段线由3条以上的线段构成,它可以是直线与直线的组合,也可以是直线与曲线或圆弧的组合;可以是同一平面上的线段,也可以是空间线段。同时对于多段线,我们可以指定线的宽度,即绘制粗线。
功能区:【默认】→【绘图】→【多段线】按钮
。
菜单:【绘图(D)】→【多段线(P)】。
工具栏:
。
命令行:PLINE。
在“默认”功能区单击“多段线”按钮
。
指定多段线的起点,之后命令行会出现
的提示,如图2-18所示。
选择需要的多段线样式,如需要圆弧,则在命令行输入字母A,然后单击Enter键,会出现

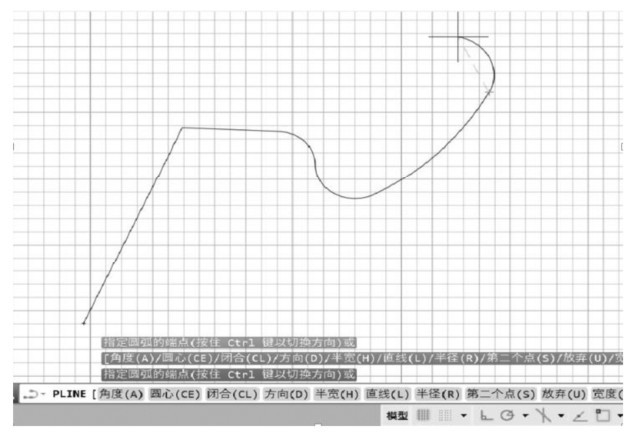

的提示,继续指定下一个点,如果不再需要继续绘制多段线按Esc键退出,如图2-19所示。
图2-18 指定端点绘制多段线
图2-19 多段线包含圆弧
