2.1 点的绘制

点是最基本的几何元素，也是AutoCAD中最基本的图形对象。

2.1.1 设置点的样式

在绘制点对象之前，一般要根据需要设置点的显示样式和大小。其设置过程如下。

1.相对屏幕设置点的大小

<访问方法>

功能区：【默认】→【实用工具】→【点样式】按钮 。

菜单：【格式（O）】→【点样式（P）】。

命令行：DDPTYPE。

<操作过程>

按上面介绍的方法输入命令。

选择相对屏幕设置大小，输入点大小后单击“确定”按钮即可创建点样式。

采用该种点样式创建的点以当前屏幕为参考，将视图进行缩放后重生成视图即可。使用该种方式创建的点不会随着视图的缩放而发生改变，点的大小为一个百分值，如图2-1所示。

2.按绝对单位设置点的大小

<操作过程>

执行点的样式设置命令。

选择按绝对单位设置大小，输入点大小后单击“确定”按钮即可创建点样式。

采用该种点样式创建的点以固定值为参考，将视图进行缩放时点的大小也会随之变化，该值为一个恒定的值，如图2-2所示。

2.1.2 单点与多点

点是构成图形的基础，同时可用作节点或参考点。创建点的时候输入点的方法有两种，第一种是输入准确的坐标值创建点，如图2-3所示。

<访问方法>

功能区：【默认】→【绘图】→【点】按钮 。

菜单：【绘图（D）】→【点（O）】→【单点（S）】。

工具栏： 。

命令行：POINT（PO）。

<操作过程>

按上面介绍的方法输入命令。

在绘图区某处左键单击或在命令行输入点的坐标，按键盘上的Esc键或回车键以结束操作。

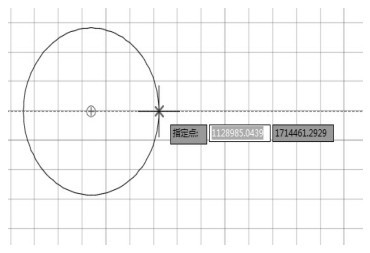

另一种是选择一个参考点创建点，选择的参考点可以是对象上的点，如图2-4所示，也可以是相对于对象之外的参考点。

2.1.3 绘制定数等分点

定数等分点是将所选线段按照指定的段数进行平均等分而得到点。

<访问方法>

功能区：【默认】→【绘图】→【定数等分点】按钮 。

菜单：【绘图（D）】→【点（O）】→【定数等分点（D）】。

工具栏： 。

命令行：DIVIDE。

<操作过程>

按上面介绍的方法输入命令。

然后按照命令行的提示 ，选择需要等分的对象，如图2-5所示。

最后在命令行 的提示下输入等分线段的数目6，按Enter键，完成定数等分点的创建，如图2-6所示。

2.1.4 绘制定距等分点

定距等分点是将所选线段按指定的距离进行等分，如果最后一段不够指定的长度，将作为单独的一段。需注意的是，当定距等分拾取对象时，光标靠近对象哪一端，就从哪一端开始等分。

<访问方法>

功能区：【默认】→【绘图】→【定距等分点】按钮 。

菜单：【绘图（D）】→【点（O）】→【定距等分点（M）】。

工具栏： 。

命令行：MEASURE。

<操作过程>

按上面介绍的方法输入命令。

然后在按照命令行的提示 ，选择需要等分的对象，如图2-7所示。

最后在命令行 的提示下输入线段的长度10，然后按 Enter键，完成定距等分点的绘制，如图2-8所示。
