1.4 AutoCAD 2018中文版的基本使用技巧

1.4.1 绘图辅助工具

运用 AutoCAD 提供的辅助工具绘制图样，可以提高绘图的效率和质量。常用的辅助工具包括“捕捉模式”（使光标按一定的 X、Y 步长移动）、“栅格”（在所定义的图幅区域内显示栅格点）、“正交”（可快速、准确地画出水平线和垂直线）、“极轴”（用于捕捉沿极轴追踪对齐路径的增量距离）、“对象追踪”（显示由用户指定极轴角定义的临时对齐路径）、“对象捕捉”（可将指定点迅速、精确地限制在现有对象的确切位置上）、“线宽”（在屏幕上显示已定义的线段宽度）等。

辅助工具的设置与调用可采用单击状态栏中的对应按钮（右击按钮可进行相应辅助工具的设置），或在命令行中输入命令等方法实现。

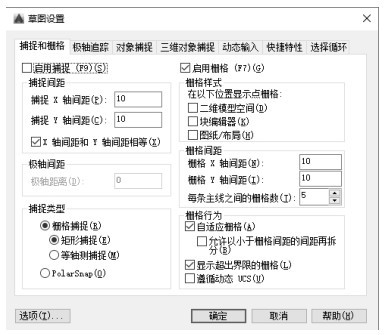

在命令行输入“DDRMODES”命令，界面上弹出如图1-40所示的“草图设置”对话框。

在该对话框中，用户可以一次完成“捕捉和栅格”“极轴追踪”“对象捕捉”“三维对象捕捉”“动态输入”“快捷特性”及“选择循环”等辅助工具的设置。用户一般在操作过程中常用到前三个辅助工具，后面几个用得要少些。

1.4.2 使用系统帮助

AutoCAD的帮助系统提供了使用AutoCAD的全部信息。使用系统帮助，可以了解软件命令的功能、使用方法及一些应用例子。一般来讲，对于使用者来说，AutoCAD 的系统帮助是获得对于AutoCAD的使用和了解的最权威的信息。当执行了某一命令后，利用帮助系统可随时查询该命令或系统变量的操作信息。启动帮助功能有以下几种方法：

单击标题栏右上方“系统消息”右边的帮助按钮 。

功能键：F1。

键盘输入：“HELP”或者“?”以Enter键或空格键完成输入。

该系统启动后，用户便可以根据自身需要搜索对自己有用的帮助内容。帮助中有很多对命令的介绍和使用技巧，对于初学者来讲，学会使用帮助可以使学习速度大大加快。

1.4.3 功能键

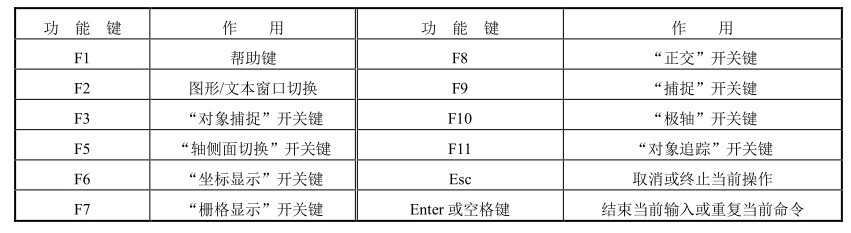

功能键是 AutoCAD 系统常用操作的快捷键，利用它们可以进行各种绘图辅助功能的快速切换和开关。常用的AutoCAD功能键如表1-2所示。
