4.5 高级综合工具HLS概述
本节将介绍Xilinx公司的高级综合（High Level Synthesis，HLS）工具，包括HLS的特性、调度和绑定，以及提取控制逻辑和I/O端口。
高级综合（HLS）工具是Xilinx公司推出的最新一代的FPGA设计工具，其设计流程如图4.31所示。HLS工具的出现，使得可以直接使用C/C++语言对数字信号处理算法进行建模，然后通过Xilinx提供的HLS工具将其转换为RTL级的代码/IP核等嵌入设计中。通过HLS工具，一方面减少了传统上使用HDL语言对算法建模的难度，提高了建模和验证模型的速度；另一方面，读者可以探索在使用不同策略的情况下，算法在FPGA内实现时所消耗的逻辑资源和实现性能等问题。
图4.31 高级综合（HLS）工具的设计流程
HLS工具对C模型的处理包括调度和绑定，对于下面使用C语言描述的例子：

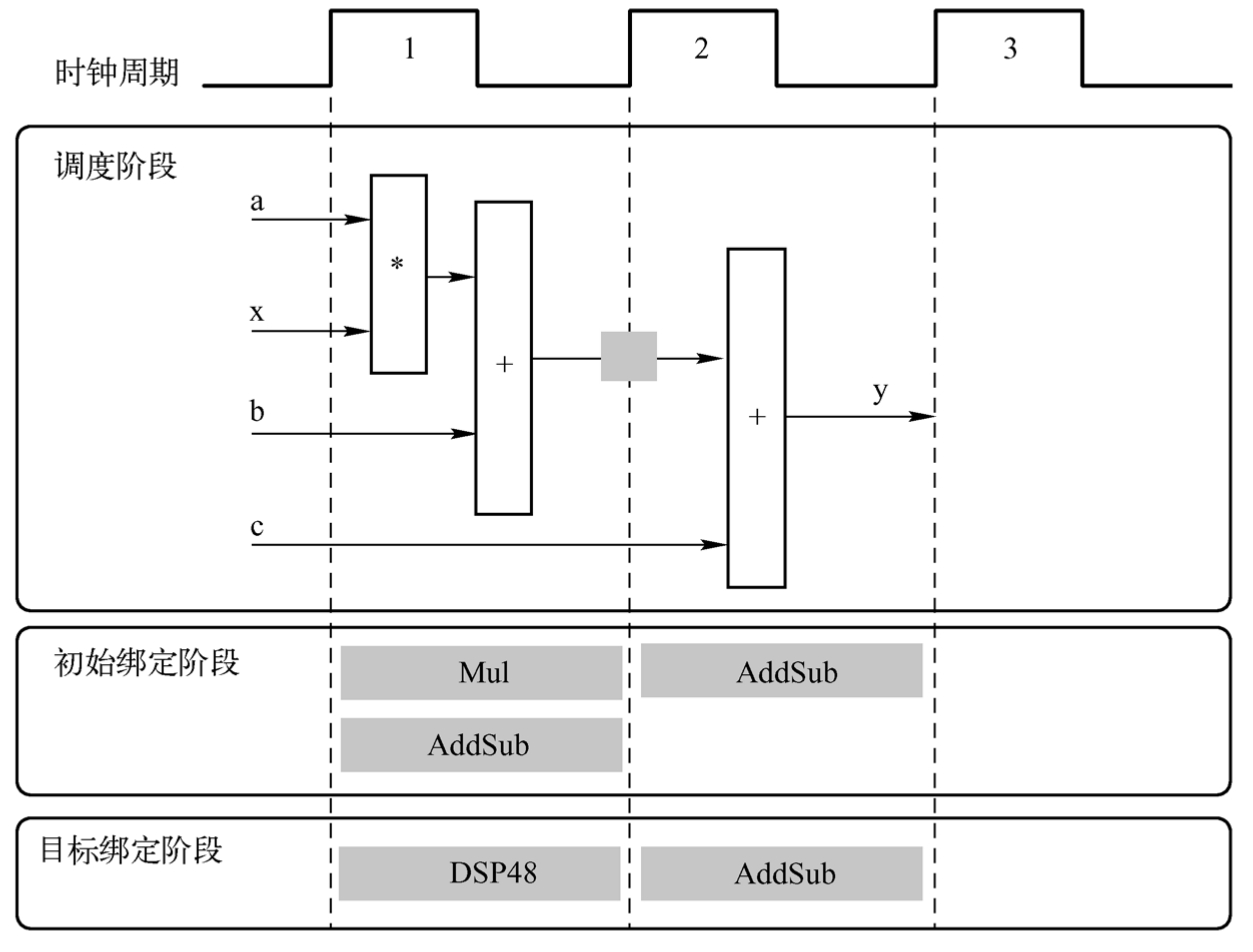

其调度和绑定过程如图4.32所示。
图4.32 HLS的调度和绑定过程
从图4.32中可知，在调度阶段，HLS工具调度下面的操作：
（1）第一个时钟周期内，执行乘法和第一个加法操作。
（2）在第二个时钟周期内，执行第二个加法操作，以及产生输出。
对于这个例子的初始绑定阶段，HLS使用组合逻辑构成的乘法器（Mul）实现乘法操作，使用组合逻辑构成的加法器/减法器（AddSub）实现所有的加法操作。
在目标绑定阶段，HLS使用DSP48资源实现所有的乘法和一个加法操作。前面已经介绍过，DSP48资源是FPGA内提供的一个可用的计算模块，它实现了高性能和高效率之间的权衡。

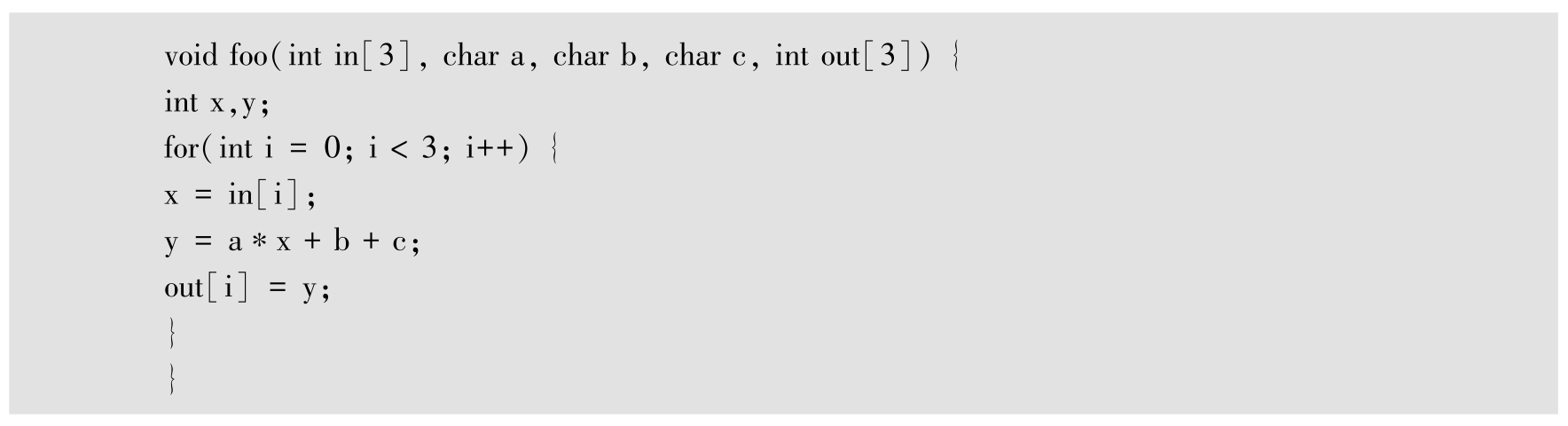

对于下面的C语言例子，提取控制逻辑和I/O端口的过程如图4.33所示。
图4.33 HLS工具提取控制逻辑和I/O端口的过程
对于该例子而言，它在for循环中执行操作，函数的两个参数是数组。当调度代码时，最终的设计在for循环内执行3次运算。HLS工具从C代码中自动提取控制逻辑，然后在RTL设计中创建FSM，用于给这些操作安排执行的顺序。HLS工具实现将顶层函数参数作为最终RTL设计的端口，将标量类型的char类型变量映射到8位数据总线端口，数组参数（如输入和输出）包含一个完整的数据集。
在高级综合中，默认将数组综合为块RAM，但是有其他可能的选择，如FIFO、分布式RAM和独立的寄存器。当在顶层函数中使用数组作为参数时，HLS假设BRAM在顶层函数的外部，并且自动创建端口（如数据端口、地址端口和任何所要求的芯片使能或写使能信号）访问该设计外的某个BRAM。
FSM起始于状态C0。在下一个时钟周期，它进入到状态C1，然后依次是C2和C3。它返回到状态C1（C2，C3），在返回状态C0之前，总计是3次。
注：下面的 “{}” 控制C代码for循环内的控制结构。完整的状态顺序是C0、{C1，C2，C3}、{C1，C2，C3}、{C1，C2，C3}，然后返回C0。
