3.4 整数乘法运算的HDL描述
本节将使用VHDL和Verilog HDL语言实现有符号整数和无符号整数的乘法运算。整数乘法运算块的符号如图3.7所示。

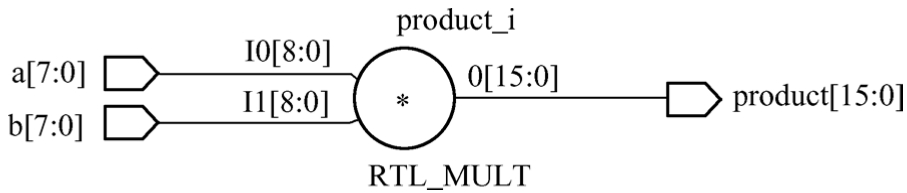

图3.7 整数乘法运算块的符号
4位无符号整数（1011） 2 =（11） 10 和（1001） 2 =（9） 10 乘法运算的实现原理如图3.8所示。本质上，乘法运算就是加法运算和移位操作的组合。本节将使用HDL语言描述无符号整数的乘法运算。

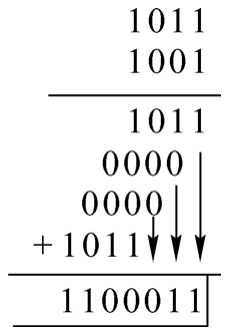

图3.8 4位无符号整数（1011） 2 =（11） 10 和（1001） 2 =（9） 10 乘法运算的实现原理
1.无符号整数乘法运算的VHDL描述
无符号整数乘法运算的VHDL描述如代码清单3-9所示。

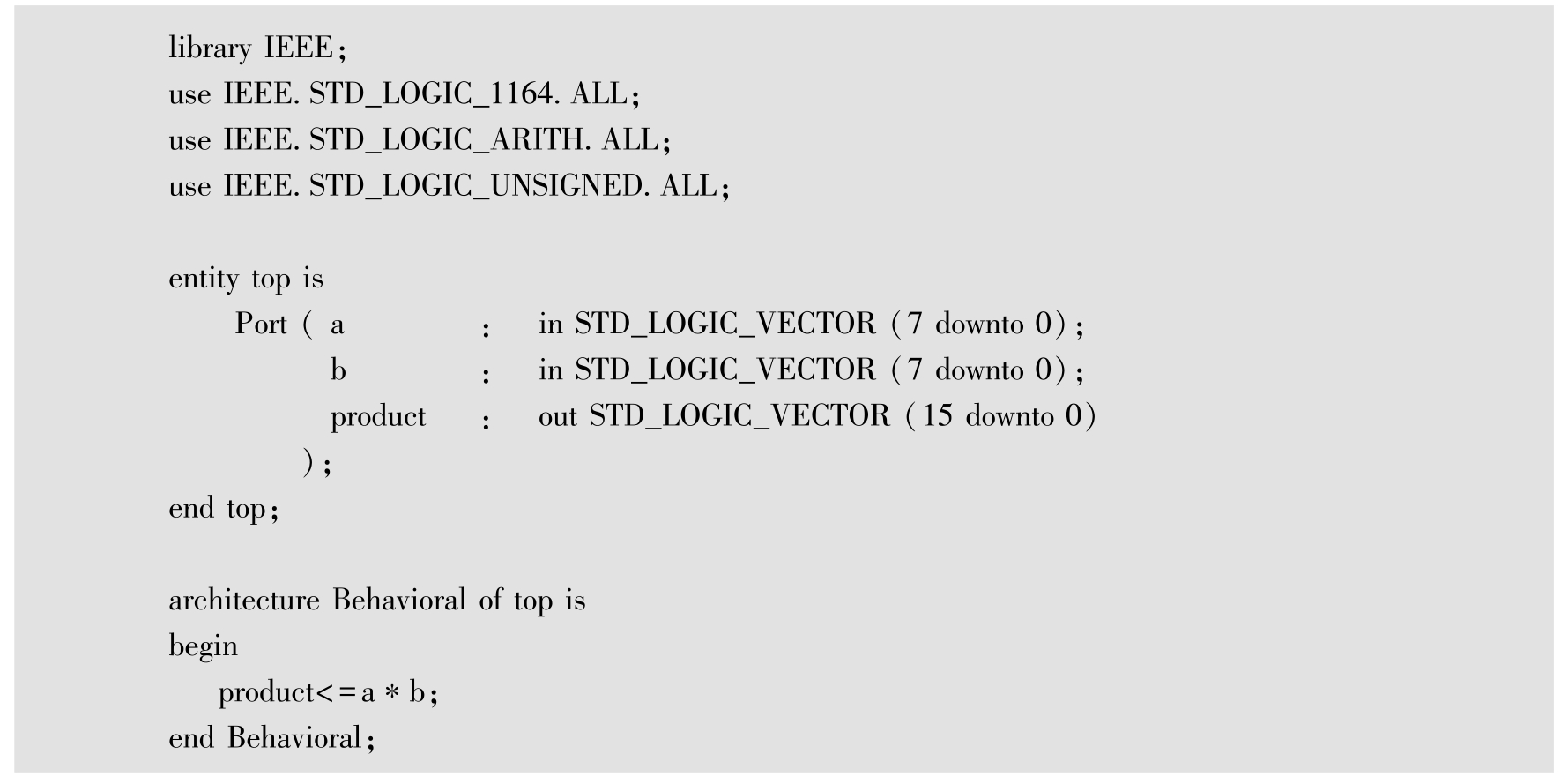

代码清单3-9 无符号整数乘法运算的VHDL描述
注 ：读者可以定位到本书所提供资料的\fpga_dsp_example\integer_mul_vhdl\unsigned_mul路径中，打开该设计。
2.无符号整数乘法运算的Verilog HDL描述
无符号整数乘法运算的Verilog HDL描述如代码清单3-10所示。

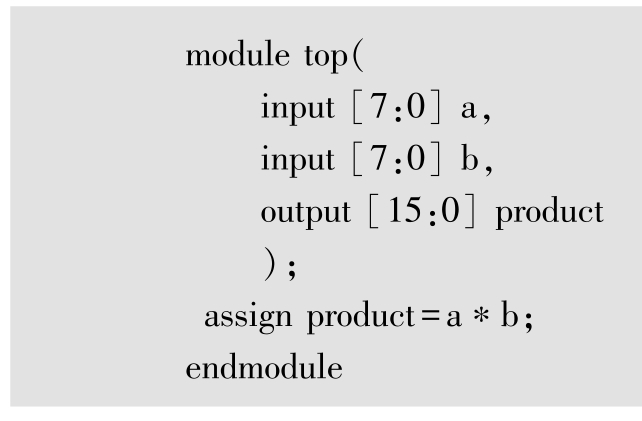

代码清单3-10 无符号整数乘法运算的Verilog HDL描述
注 ：读者可以定位到本书所提供资料的\fpga_dsp_example\integer_mul_verilog\unsigned_mul路径中，打开该设计。
无符号整数乘法运算的仿真结果如图3.9所示。

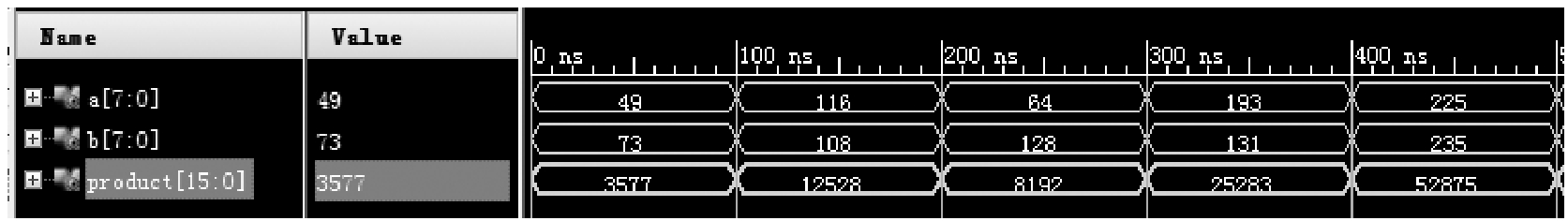

图3.9 无符号整数乘法运算的仿真结果
思考与练习3-9 ：对无符号整数乘法运算的仿真结果进行分析。
思考与练习3-10 ：使用HDL语言描述无符号整数乘法运算的优势体现在哪些方面？
对于有符号整数的乘法而言，情况比较复杂，下面分别进行讨论。
1.对于操作数为一个正数和一个负数的相乘
操作数为一个正数和一个负数的乘法运算如图3.10所示，只需要进行符号扩展。

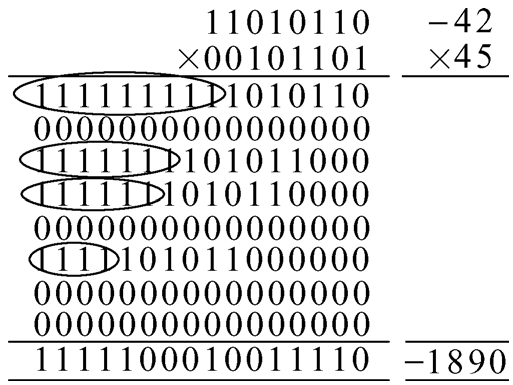

图3.10 操作数为一个正数和一个负数的乘法运算
2.对于操作数均为两个负数的相乘
操作数为两个负数的乘法运算如图3.11所示。从图3.11中可知，减去最后一部分积。具体实现时，可以将最后一部分积转成补码，然后进行相加运算。
图3.11 操作数为两个负数的乘法运算
注 ：（1）很明显，两个操作数都为负数时，本质上它等效于两个无符号整数的乘法运算。
（2）在使用HDL描述有符号整数的乘法运算时并不需要考虑上面的实现细节。
本节将使用HDL语言描述有符号整数乘法运算的实现过程。
1.有符号整数乘法运算的VHDL描述
有符号整数乘法运算的VHDL描述如代码清单3-11所示。

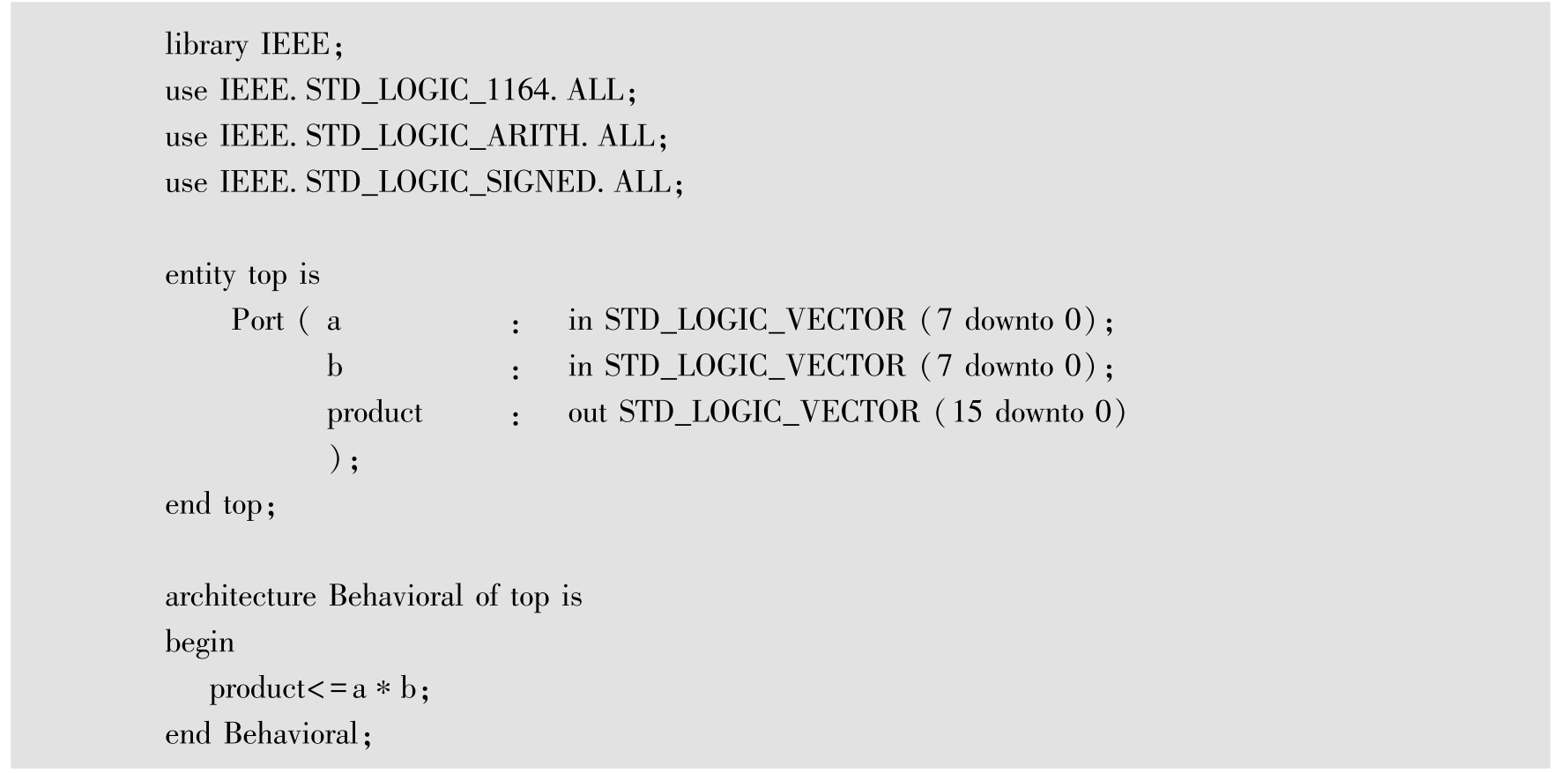

代码清单3-11 有符号整数乘法运算的VHDL描述
注 ：读者可以定位到本书所提供资料的\fpga_dsp_example\integer_mul_vhdl\signed_mul路径中，打开该设计。
2.有符号整数乘法运算的Verilog HDL描述
有符号整数乘法运算的Verilog HDL描述如代码清单3-12所示。
代码清单3-12 有符号整数乘法运算的Verilog HDL描述
注 ：读者可以定位到本书所提供资料的\fpga_dsp_example\integer_mul_verilog\signed_mul路径中，打开该设计。
有符号整数乘法运算的仿真结果如图3.12所示。

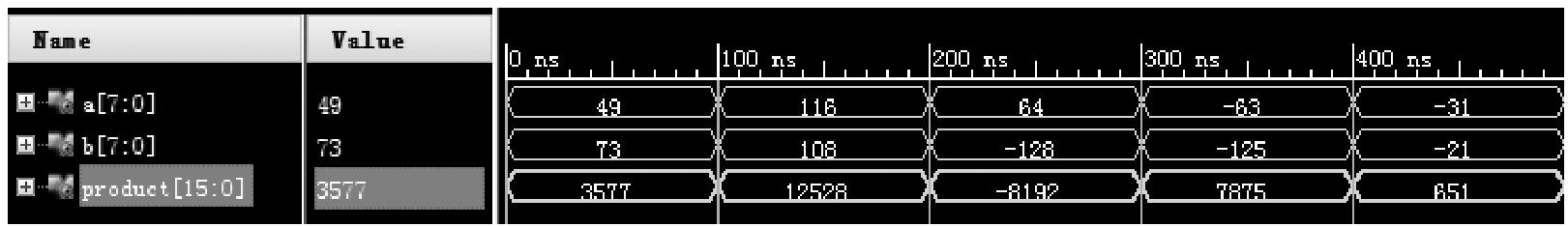

图3.12 有符号整数乘法运算的仿真结果
思考与练习3-11 ：对有符号整数乘法运算的仿真结果进行分析。
思考与练习3-12 ：使用HDL语言描述有符号整数乘法运算的优势体现在哪些方面？
