1.5 模拟信号及其处理方法
本节将介绍模拟信号及其处理方法，内容包括模拟I/O信号的处理和模拟通信信号的处理。
在通常情况下，模拟信号处理系统的工作原理包括：感知信号并产生模拟电压，处理这个电压，并且重构这个信号的原始模拟形式。
模拟系统有更大的灵活性来完成信号放大和滤波处理。在低成本和高性能的DSPs产生之前，使用由模拟元器件所构成的模拟计算机来处理信号与系统。对于模拟计算机而言，最基本的线性单元是求和放大器、积分器和微分器。对于明确使用的电阻器和电容器值，以及适当的输入信号，模拟计算机可以被用来求解微分方程、指数并产生正弦波和控制系统传递函数。

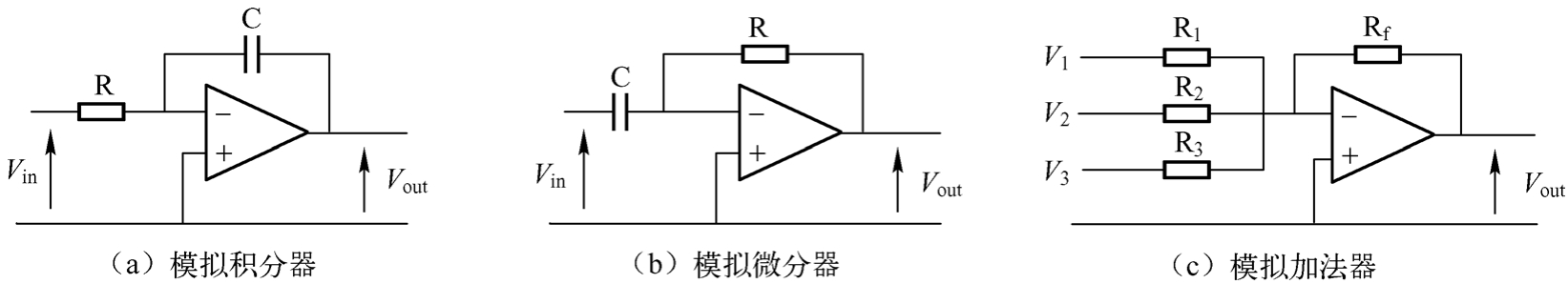

模拟积分器的电路结构如图1.6(a)所示，模拟微分器的电路结构如图1.6(b)所示，模拟加法器的电路结构如图1.6(c)所示。
图1.6 模拟信号处理单元
模拟积分器可以表示为
模拟微分器可以表示为
模拟加法器可以表示为
对于大多数基带通信而言，通过电缆传输电压信号。一个简单的例子是电话，将语音信号转换成电压之后直接通过双绞线传输，在远端接收该信号。
在电话系统中，电话线的接口是某种形式的驱动或者放大器，它们将语音模拟电压转换为信号，并以足够的功率通过发射机传输给接收机。
一般在模拟无线电通信系统中，对于使用无线电的模拟通信而言，要求调制器将电压信号转化为射频信号。
模拟通信的一个例子（单程）是一个FM广播站（调制到100MHz左右）或者第一代移动电话，它的语音通道只有30kHz的带宽。
