本节将介绍Vivado集成设计环境的主界面。启动Vivado集成设计工具后,进入Vivado 2018.1主界面,如图2.8所示,该界面内的所有功能图标按组分类。下面对Vivado主界面进行详细说明。

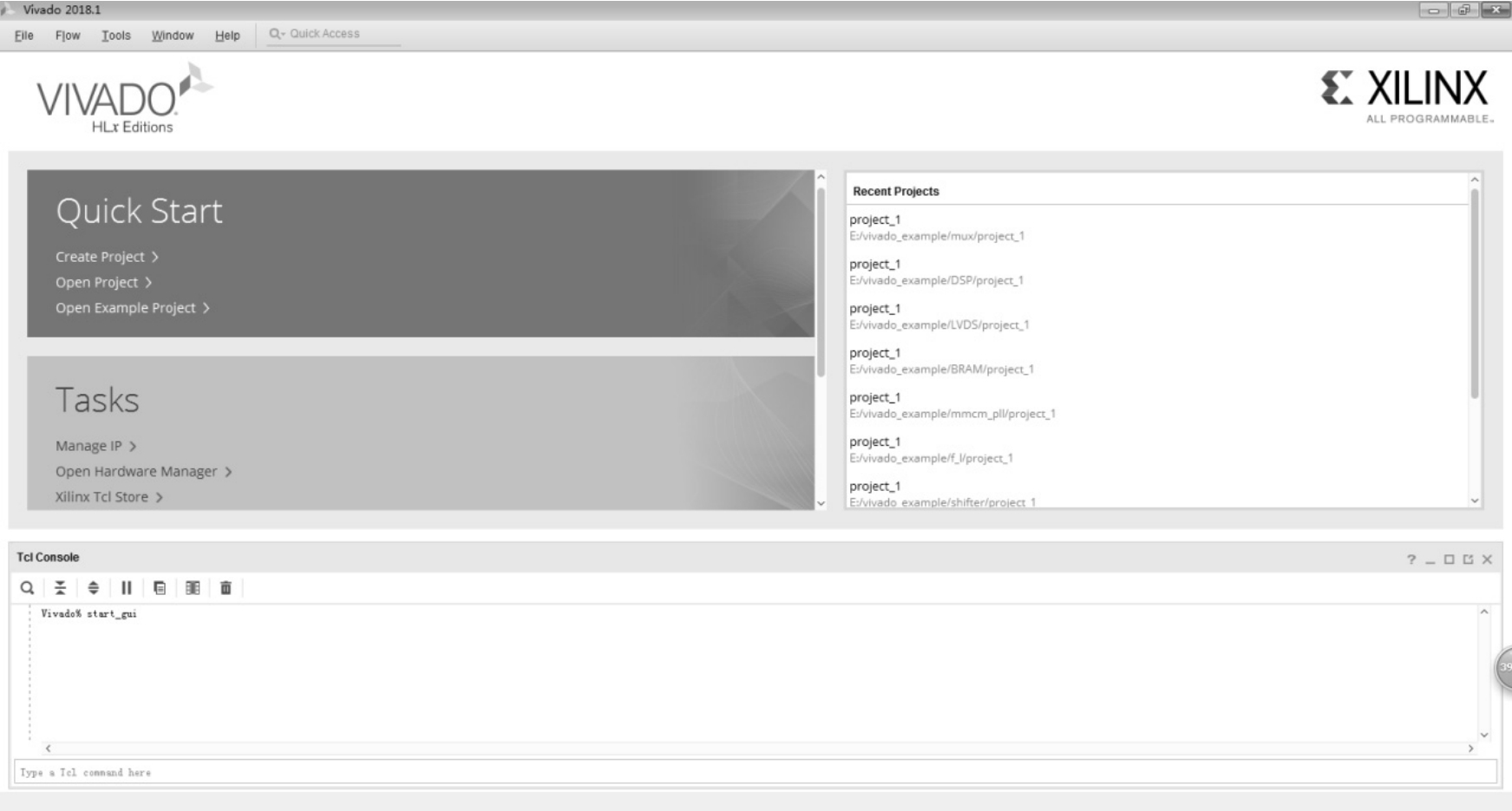

图2.8 Vivado 2018.1主界面
1.Quick Start
1)Create Project(创建工程)
该选项用于打开创建新工程向导,用于指导设计者创建不同类型的工程。设计者也可以通过使用该向导,导入通过PlanAhead工具所创建的工程(.ppr扩展名)或者通过ISE设计套件所创建的工程(.xise扩展名)。
2)Open Project(打开工程)
打开浏览器,设计者可以打开Vivado集成环境工程文件(.xpr扩展名)。
注
读者也可以通过在图2.8所示界面、右侧的“Recent Projects”窗口下单击工程名来打开相应的工程。“Recent Projects”窗口下显示最后10个以前打开的工程,默认地给出10个最近打开的工程。
注
如果读者想改变所列出的最近打开工程的数目,可以在图2.8给出的Vivado 2018.1主界面的主菜单下“Recent Projects”执行菜单命令【Tools】→【Settings】,出现如图2.9所示的“Settings”对话框。在该对话框左侧的窗口中,单击“Project”标签,在“Settings”对话框右侧的窗口下方的“Recent”分组下找到“Number of recent projects to list”(列出最近的工程的个数)选项,通过其右侧的下拉框,修改所列出最近打开的工程数量。

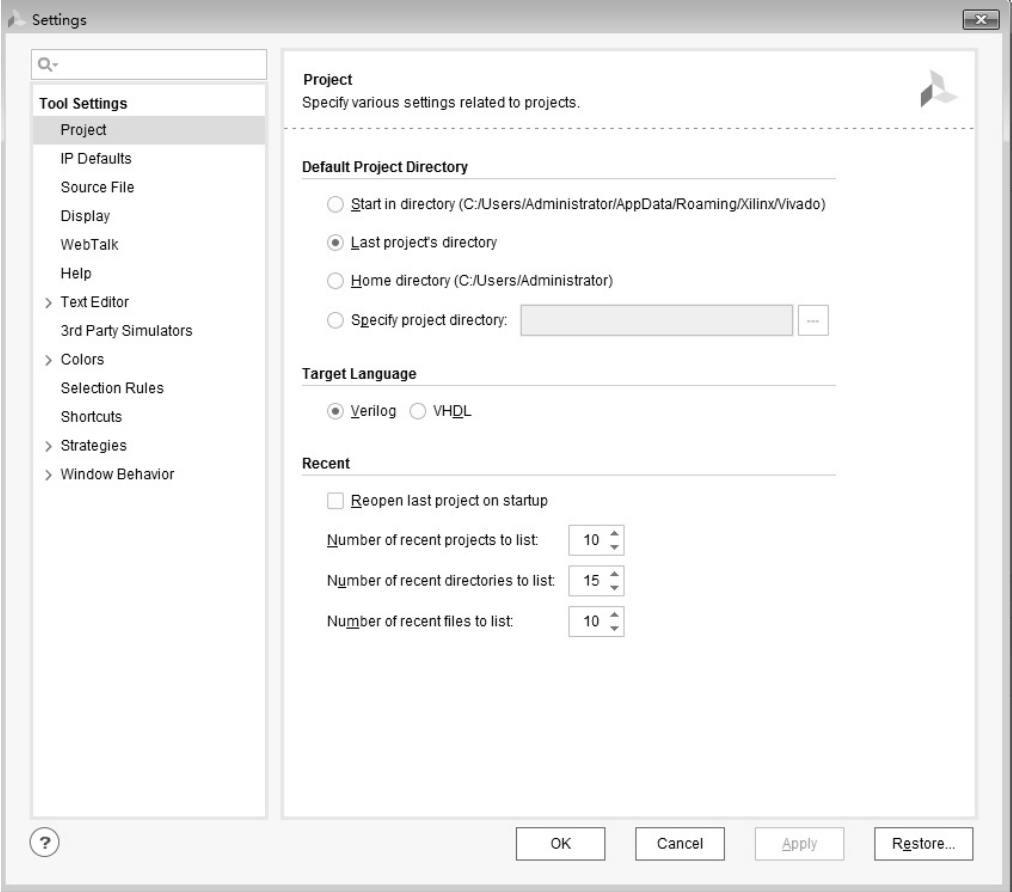

图2.9 “Settings”对话框
3)Open Example Project(打开实例工程)
如图2.10所示,给出了可以打开的示例工程的类型。其中:
(1)BFT,小的RTL工程。
(2)CPU(HDL),大的、混合语言RTL工程。
(3)CPU(Synthesized),大的、综合的网表工程。
(4)Wavegen(HDL),小的工程,包括3个嵌入的IP核。设计者可以使用这个设计学习使用集成IP核的方法。
(5)Base Zynq UltraScale+MPSoC,提供了基于UltraScale+MPSoC设计的模板,并可以在所选择的器件上生成嵌入式设计模板。
(6)Base MicroBlaze,提供了基于MicroBlaze设计的模板,并可以在所选择的器件上生成嵌入式设计模板。
(7)Base Zynq,提供了基于Zynq设计的模板,并可以在所选择的器件上生成嵌入式设计模板。

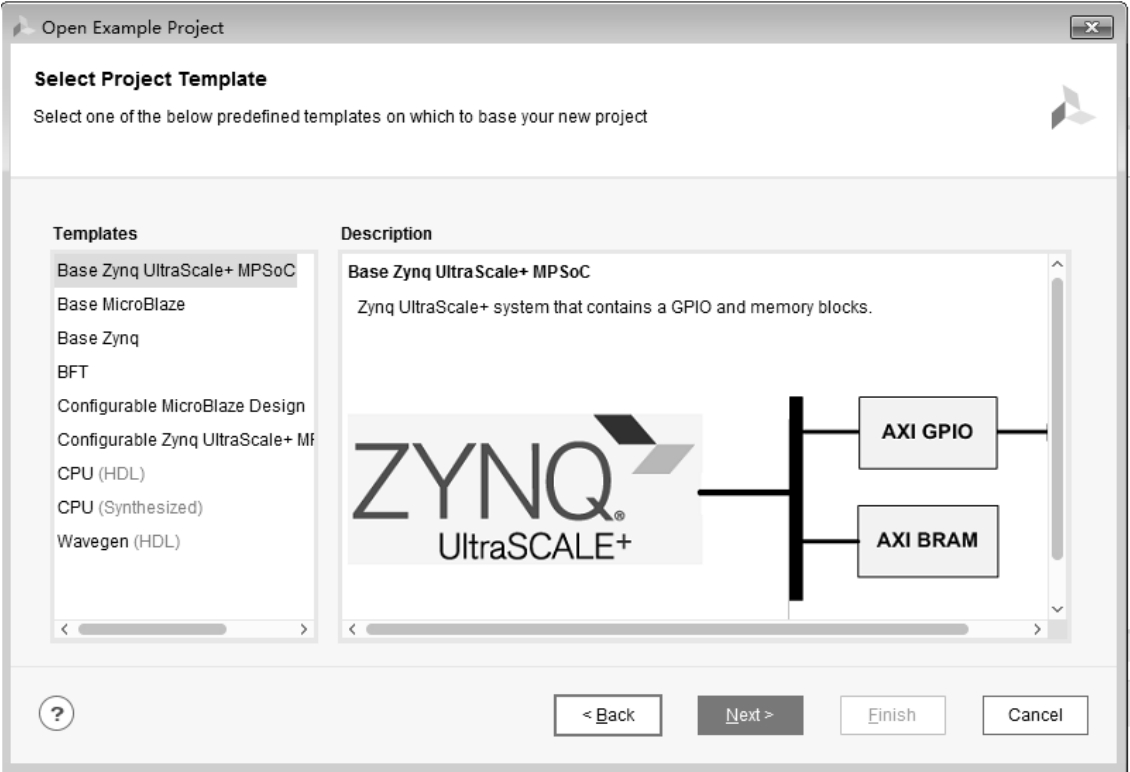

图2.10 可以打开的示例工程的类型
2.Tasks
1)Manage IP(管理IP)
设计者可以创建一个IP位置,用于远程配置和管理IP。这样,允许从不同的设计工程和源控制管理系统访问它们。通过Vivado IP目录,设计者可以浏览和定制交付的IP,以及打开已经存在的IP容器。
2)Open Hardware Manager(打开硬件管理器)
允许设计者快捷地打开Vivado集成的下载和调试器界面。这样,允许将设计编程到器件中。通过该工具所提供的Vivado逻辑分析仪和Vivado串行I/O分析仪特性,设计者可以对设计进行调试。例如,设计者可以将ILA、VIO和JTAG-AXI核添加到设计中,用于在Vivado逻辑分析仪中进行调试,或者从Xilinx IP目录中使用IBERT示例设计,以及Vivado串行I/O分析仪对设计中的GT进行测试。
3)Xilinx Tcl Store(Xilinx Tcl商店)
Xilinx Tcl商店是Tcl代码开源容器,用于在Vivado设计套件中进行FPGA的设计。Tcl商店提供了对来自多个不同来源的多个脚本与工具的访问,它们用于解决不同的问题和提高设计效率。设计者可以安装Tcl脚本,也可以通过贡献Tcl脚本与其他人分享经验。
3.Information Center
1)Documentation and Tutorials(文档和教程)
打开Xilinx的教程和支持设计数据。
2)Quick Take Videos(快速打开视频)
打开Xilinx视频教程。
3)Release Notes Guide(发布注释向导)
打开Vivado Design Suite Release Notes、Installtion和Licensing Guide文档。
