二维草绘就是建立2D的截面图,然后以此截面生成拉伸、旋转等特征实体。构成2D截面的要素有3个:2D几何图形数据、尺寸数据和2D几何约束数据。
进入草绘环境的方法有两种。
(1)方法一
01
单击“快速访问”工具栏中的“新建”按钮

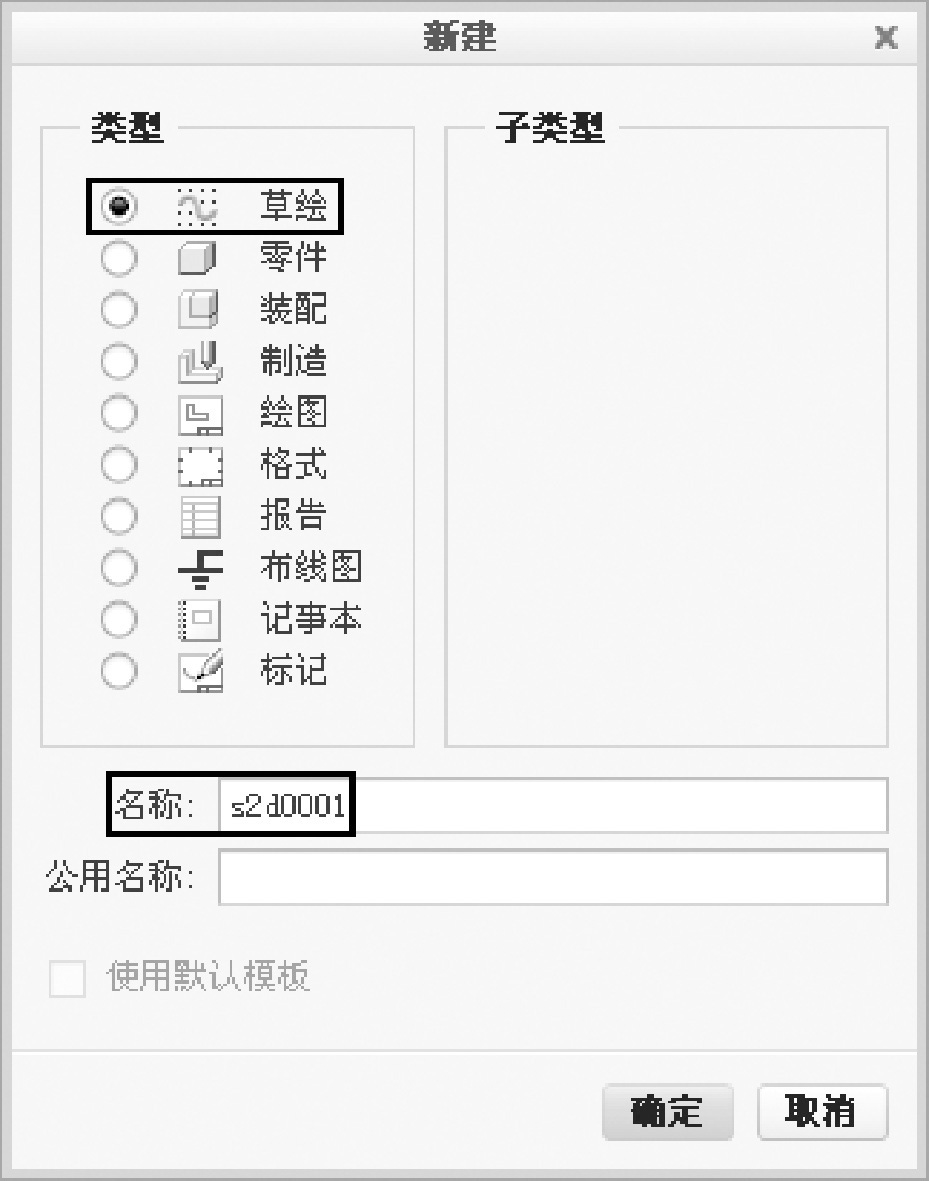

,在弹出的“新建”对话框中选取“草绘”单选按钮,如图2-1所示。
图2-1 “新建”对话框
02 单击“新建”对话框中的“确定”按钮,系统进入草绘环境。
(2)方法二
01
在“零件”设计环境下,单击“模型”功能区“基准”面板上的“草绘”按钮

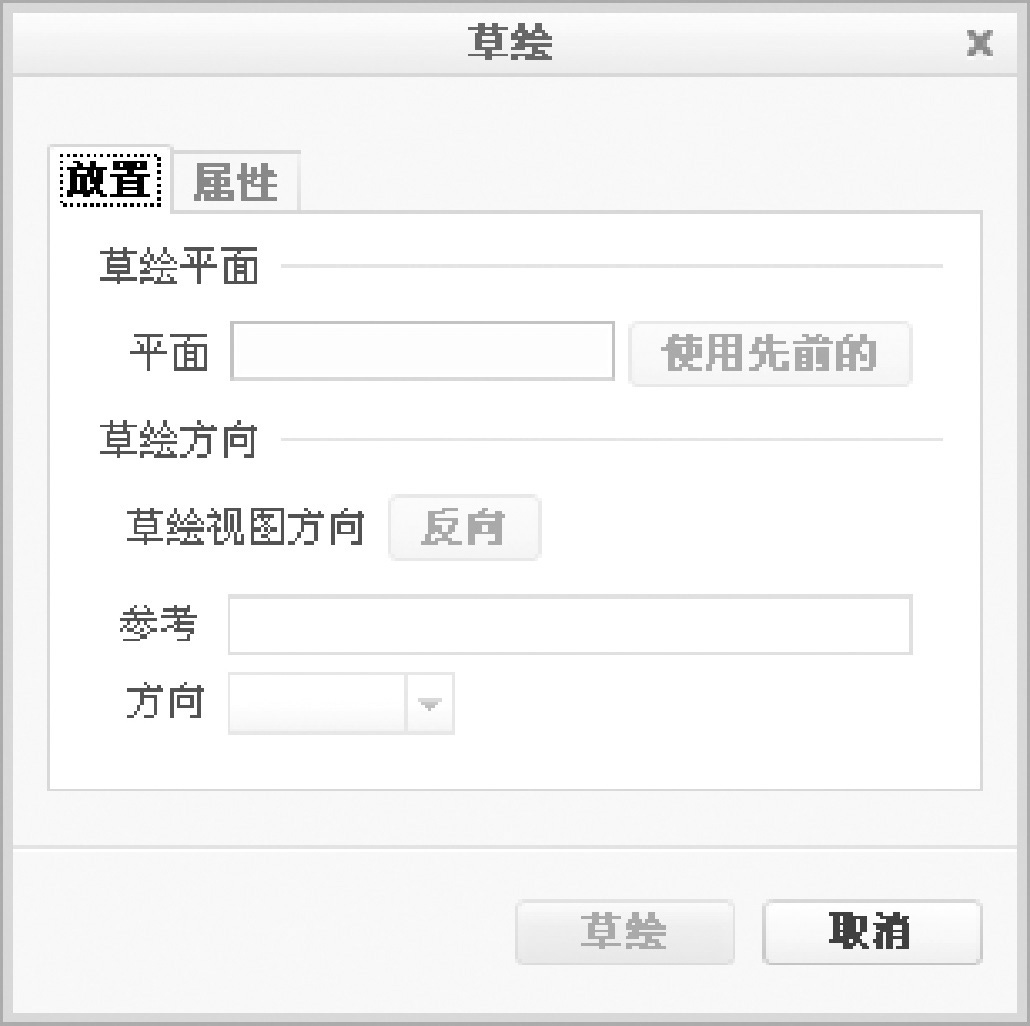

,系统弹出“草绘”对话框,此对话框默认打开的是“放置”属性页,如图2-2所示。
图2-2 草绘“放置”属性页

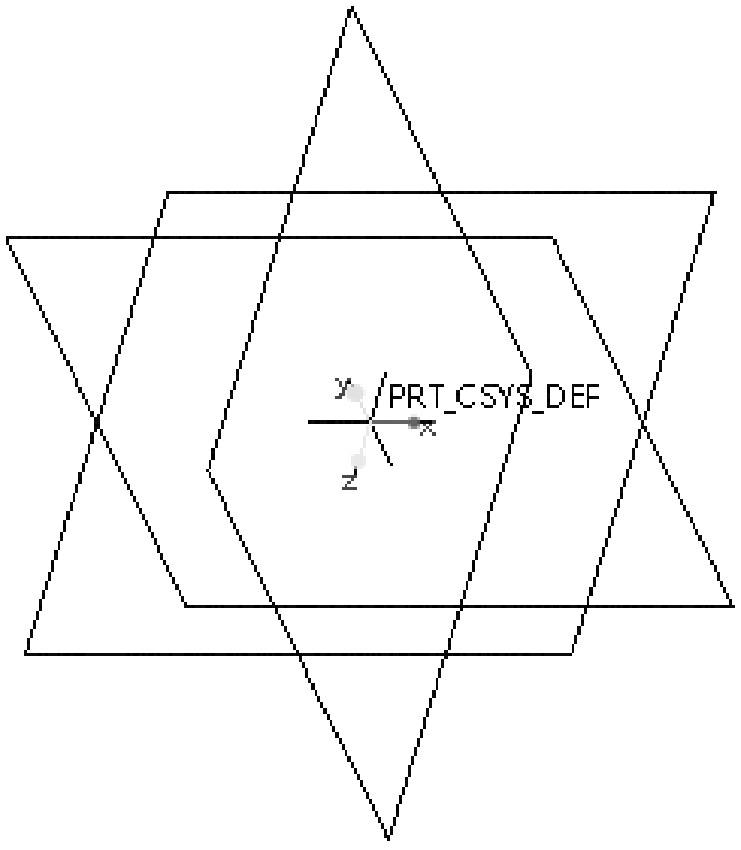

02 选取“FRONT”基准平面为草绘平面,此时系统默认为“RIGHT”基准平面为参考面,设计环境中的基准平面如图2-3所示。
图2-3 系统默认的基准平面
技巧点拨
如图2-2所示的对话框要求用户选取草绘平面及参考平面,一般来说,草绘平面和参考平面是相互垂直的两个平面。

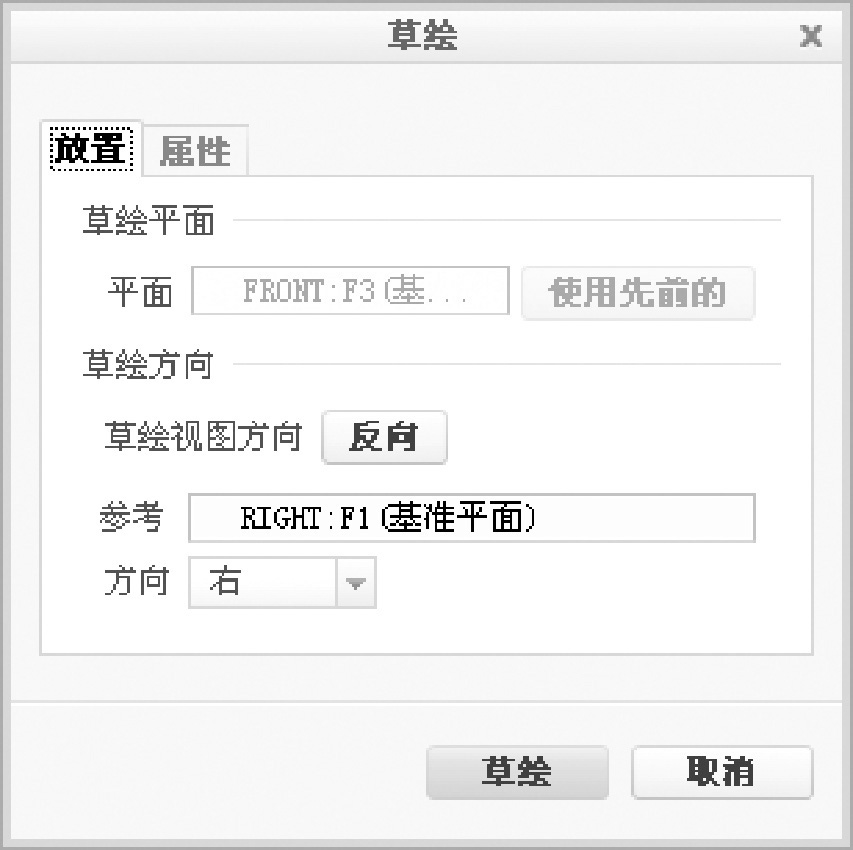

此时“草绘”对话框中显示出草绘平面和参考平面,如图2-4所示。
图2-4 “草绘”对话框
03 单击“草绘”对话框中的“草绘”按钮,系统进入草绘设计环境,用户就可以在此环境中绘制2D截面图。
04
用户完成2D截面草绘后,单击“确定”按钮
,退出草图绘制环境。

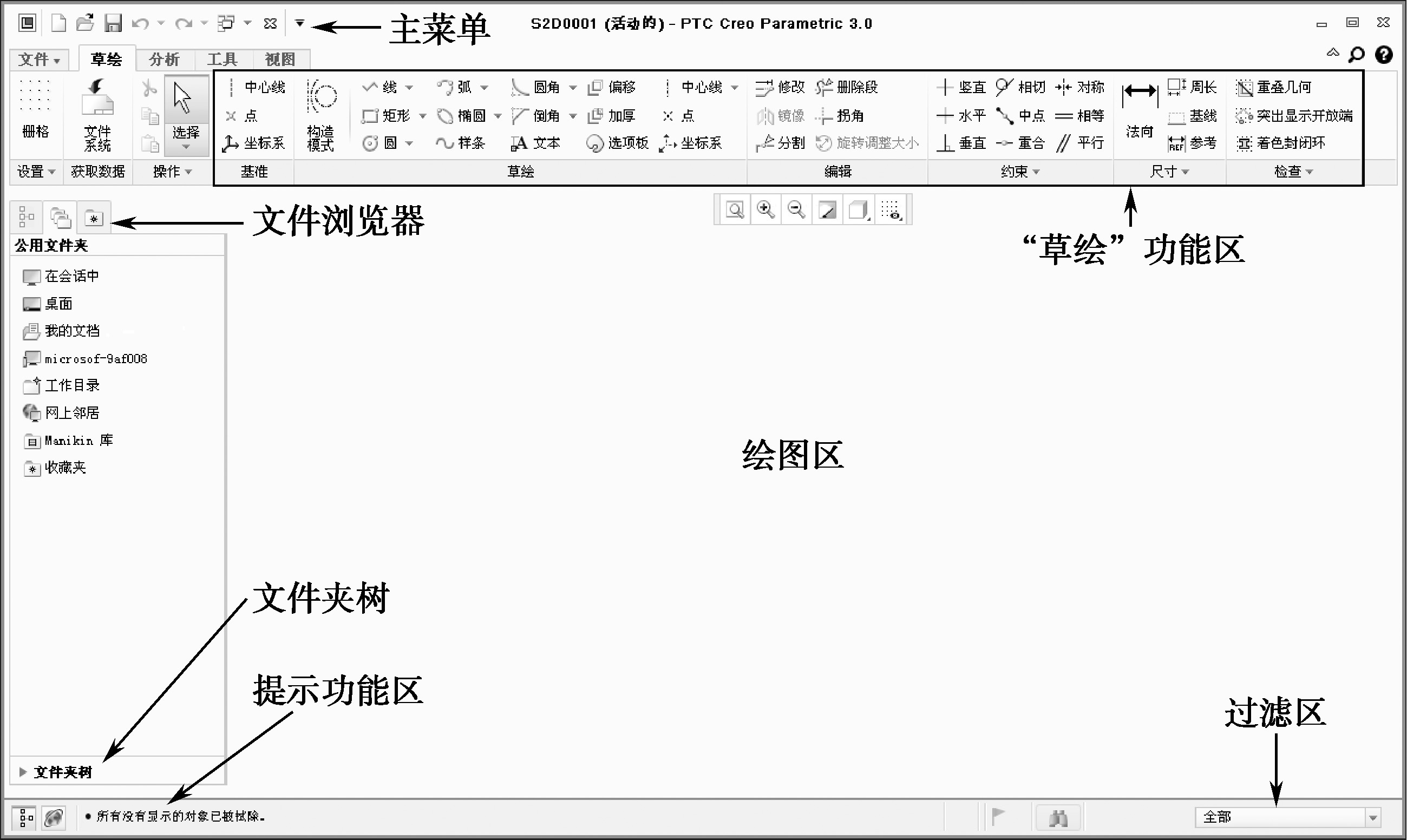

按照第一种方法进入草绘环境的方法,打开的是“草绘”操作界面,如图2-5所示。
图2-5 “草绘”操作界面
上述两种方式进入的草绘环境基本是一致的,只是后者进入的草绘环境约束要多一些,因为它涉及绘图平面和参考平面等内容。在使用Creo Parametric的草绘环境时,大多数是通过第二种方式进入草绘环境的,在这里详细说明以第二种方式进入的草绘环境。

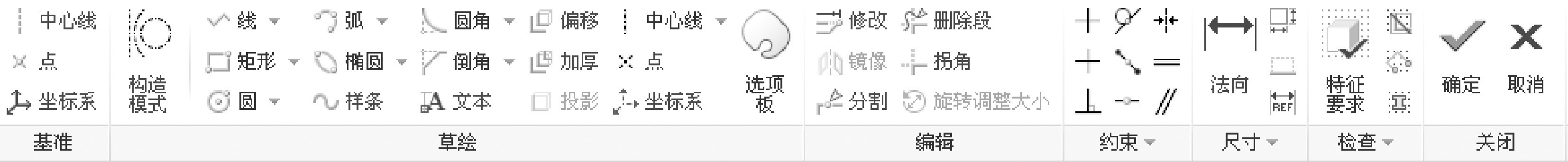

“草绘”功能区如图2-6所示。
图2-6 “草绘”功能区
单击这些命令,就可以直接使用这些命令。如单击某些命令边的三角形按钮,则打开这些命令的下拉命令。
