AutoCAD是一款集二维绘图、三维建模、数据管理以及数据共享等诸多功能于一体的大众化设计软件，本节主要概述该软件在商业空间装潢设计行业内的一些基础必备技能，使读者对其有一个快速地了解和应用。

2.1.1　了解AutoCAD操作界面

当成功安装AutoCAD 2016之后，双击桌面上的 图标，或者单击“开始”→“程序”→“Autodesk”→“AutoCAD 2016”中的 选项，即可启动软件，进入图2-1所示的启动界面。

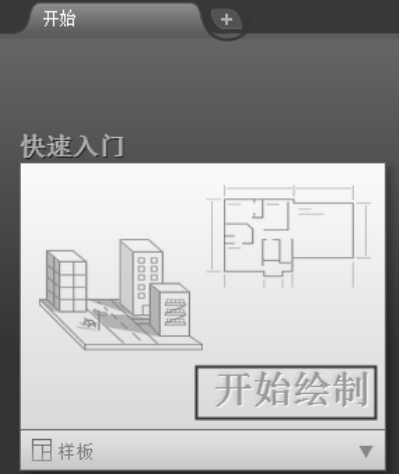

在启动界面中，除了可以新建文件、打开文件及图纸等操作外，还可以了解软件的功能及新特性、访问一些联机帮助等操作在文件快速入门区单击“开始绘制”按钮 ，或单击“开始”选项卡右端的 号，即可快速新建一个绘图文件，进入如图2-2所示的工作界面。

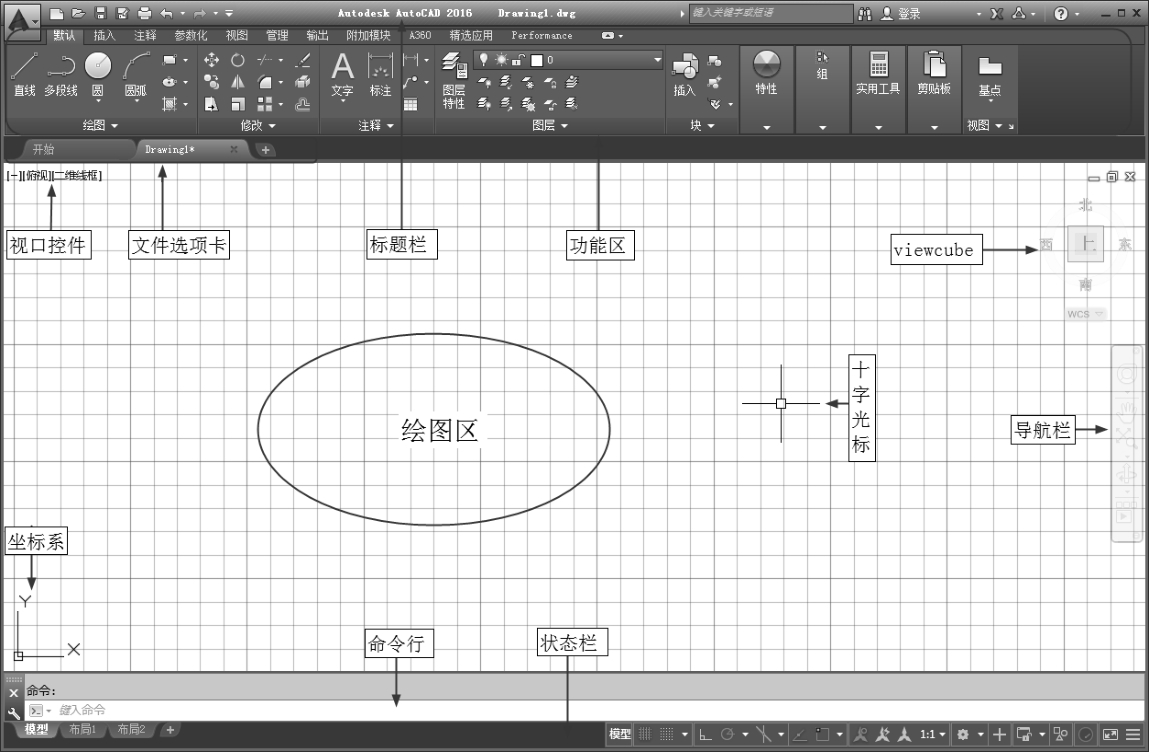

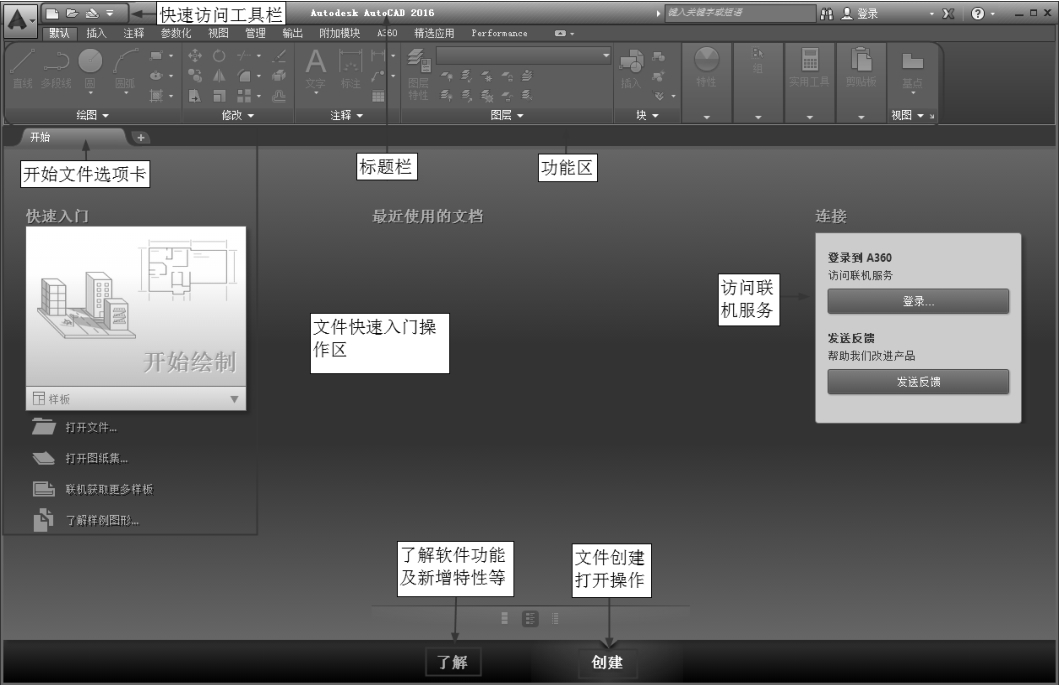

从图2-2所示的空间界面中可以看出，AutoCAD 2016界面主要包括标题栏、菜单栏、功能区、绘图区、命令行、状态栏等几部分，具体如下。

◆　标题栏。标题栏位于界面最顶部，包括应用程序菜单、快速访问工具栏、程序名称显示区、信息中心和窗口控制按钮等，其中“应用程序菜单” 用于访问常用工具、搜索菜单和浏览最近的文档；“快速访问工具栏”用于访问某些命令以及自定义快速访问工具栏等。标题栏最右端的“最小化 ”、“ 恢复/ 最大化”、“ 关闭”等按钮用于控制AutoCAD窗口的大小和关闭。

◆　菜单栏。菜单栏包括“文件”、“编辑”、“视图”、“插入”、“格式”、“工具”、“绘图”、“标注”、“修改”、“参数”、“窗口”、“帮助”等。

技巧提示： 默认设置下菜单栏是隐藏的，通过单击“快速访问”工具栏右端的下三角按钮，选择“显示菜单栏”选项，即可在界面中显示菜单栏；另外也可以使用变量MENUBAR进行控制菜单栏的显示状态，变量值为1时，显示菜单栏；为0时，隐藏菜单栏。

◆　绘图区。绘图区位于界面的正中央， 符号为十字光标，由“拾取点光标”和“选择光标”叠加而成。绘图区左下部有3个标签，即模型、布局1、布局2。“模型”标签代表的是模型空间，是图形的主要设计空间；“布局1”和“布局2”分别代表了两种布局空间，主要用于图形的打印输出。

◆　命令行。命令行位于绘图区下侧，它是用户与AutoCAD软件进行数据交流的平台，主要用于提示和显示用户当前的操作步骤，如图2-3所示。

技巧提示： 通过按F2功能键，系统则会以“文本窗口”的形式显示更多的历史信息。

◆　状态栏。状态栏位于界面最底部，左端为坐标读数器，用于显示十字光标所处位置的坐标值；中间为辅助功能区，用于点的精确定位、快速查看布局与图形以及界面元素的固定等。

2.1.2　绘图文件的基础操作

在绘图之前，首先需要设置相关的绘图文件，为此，了解和掌握与文件相关的技能是绘制图形的前提条件。

1.新建文件

如图2-4所示，通过单击“开始”选项卡/“开始绘制”按钮 ，或单击选项卡右端 按钮，即可快速新建绘图文件。

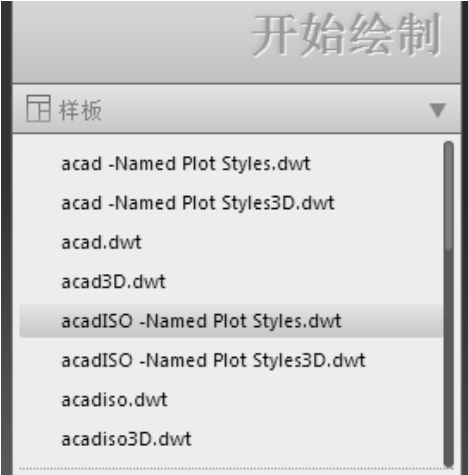

如果需要以调用样板的方式新建文件，可单击展开下侧的“样板”下拉列表，如图2-5所示，单击需要调用的样板文件后，也可新建绘图文件。

在“样板”下拉列表中，“acadISo-Named Plot Styles”和“acadiso”是公制单位的样板文件，两者的区别就在于前者使用的打印样式为“命名打印样式”，后者为“颜色相关打印样式”，读者可以根据需求进行取舍。

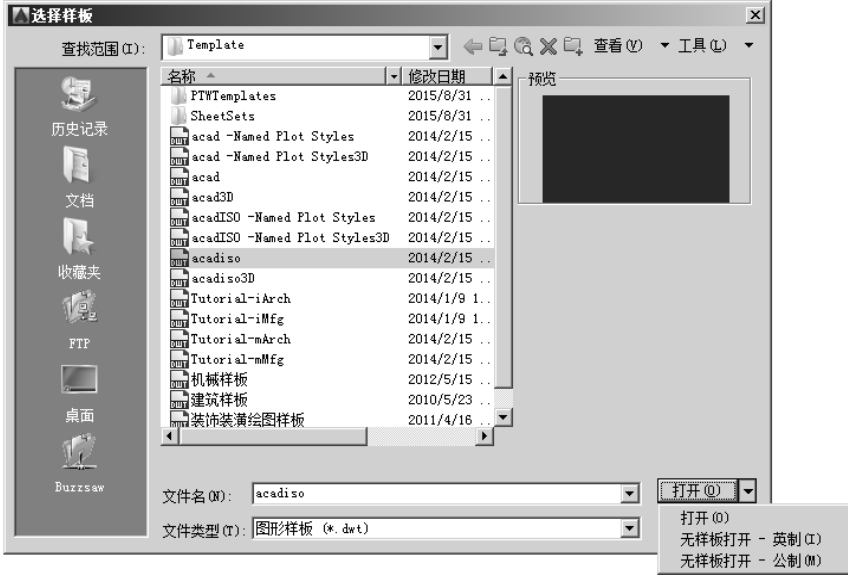

另外，用户也可以通过执行“新建”命令，在打开的“选择样板”对话框中新建绘图文件，如图2-6所示，执行“新建”命令有以下几种方式。

◆　选择菜单栏“文件”→“新建”命令。

◆　单击“快速访问”工具栏→“新建”按钮 。

◆　在命令行输入New。

◆　按组合键

2.保存文件

“保存”命令用于将绘制的图形以文件的形式进行存盘，存盘的目的就是为了方便以后查看、使用或修改编辑等，执行“保存”命令主要有以下几种方法。

◆　选择菜单栏“文件”→“保存”命令。

◆　单击“快速访问”工具栏→“保存”按钮 。

◆　在命令行输入Save。

◆　按组合键

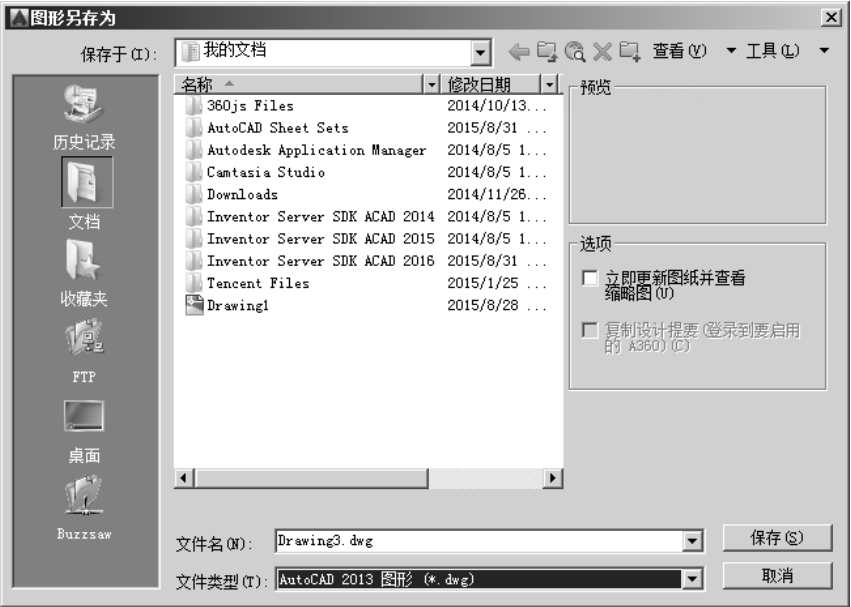

执行“保存”命令后，可打开如图2-7所示的“图形另存为”对话框，在此对话框内进行如下操作。

◆　设置存盘路径。单击上侧的“保存于”列表，设置存盘路径。

◆　设置文件名。在“文件名”文本框内输入文件的名称。

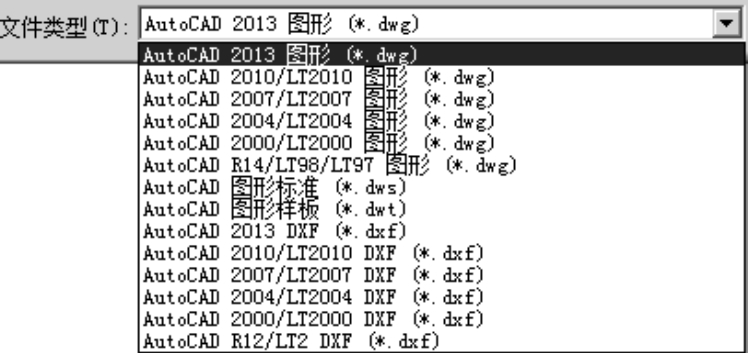

◆　设置文件格式。单击对话框底部的“文件类型”下拉列表，设置文件的格式类型，如图2-8所示。

当设置好路径、文件名以及文件格式后，单击 按钮，即可将当前文件存盘。另外，如果需要在已存盘图形的基础上进行修改工作，又不想将原来的图形覆盖，则可以单击“快速访问工具栏”上的“另存为”按钮 ，使用“另存为”命令，将修改后的图形以不同的路径或不要同的文件名进行存盘

3.打开文件

当用户需要查看、使用或编辑已经存盘的图形时，可以使用“打开”命令。执行“打开”命令主要有以下几种方法。

◆　选择菜单栏“文件”→“打开”命令。

◆　单击“标准”工具栏或“快速访问工具栏” →“打开”按钮 。

◆　在命令行输入Open。

◆　按组合键

4.清理文件

使用“清理”命令可以将文件内部的一些无用的垃圾资源（如图层、样式、图块等）清理掉，执行“清理”命令主要有以下种方法。

◆　选择菜单栏“文件”→“图形实用程序”→“清理”命令。

◆　在命令行输入Purge。

◆　使用命令简写PU。

2.1.3　图形对象的选择技能

“对象的选择”也是AutoCAD的重要基本技能之一，它常用于对图形进行修改编辑之前。常用的选择方式有点选、窗口和窗交选择三种。

1.点选

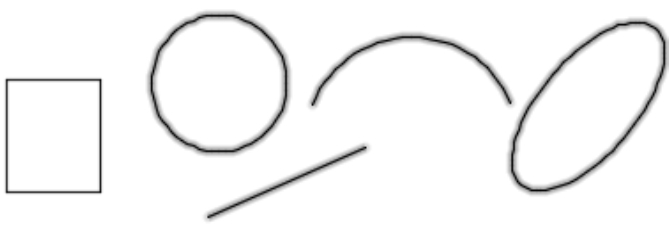

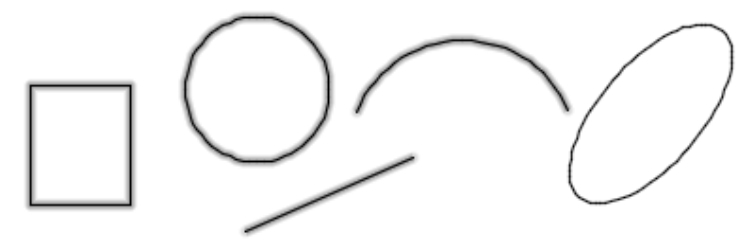

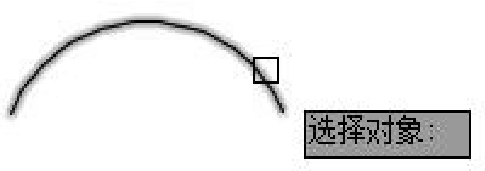

“点选”是最基本、最简单的一种对外选择方式，此种方式一次仅能选择一个对象。在命令行“选择对象：”的提示下，系统自动进入点选模式，此时光标指针切换为矩形选择框状态，将选择框放在对象的边沿上单击左键，即可选择该图形，被选择的图形对象以虚线显示，如图2-9所示。

2.窗口选择

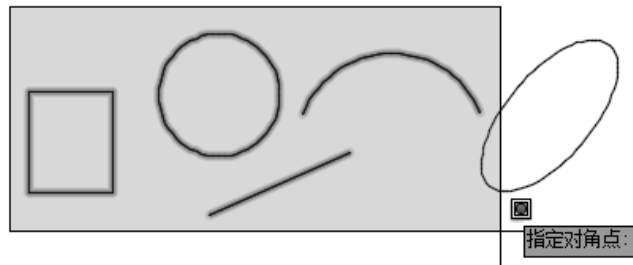

“窗口选择”也是一种常用的选择方式，使用此方式一次也可以选择多个对象。在命令行“选择对象：”的提示下从左向右拉出一矩形选择框，此选择框即为窗口选择框，选择框以实线显示，内部以浅蓝色填充，如图2-10所示。当指定窗口选择框的对角点之后，结果所有完全位于框内的对象都能被选择，如图2-11所示。

3.窗交选择

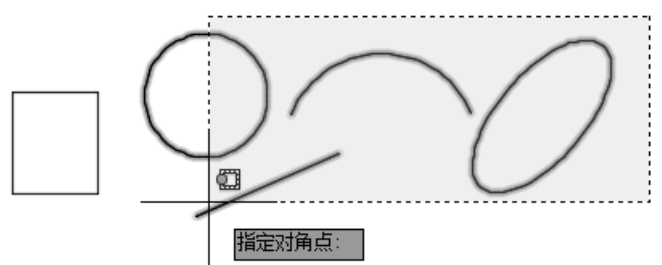

“窗交选择”是使用频率非常高的选择方式，使用此方式一次也可以选择多个对象。在命令行“选择对象：”提示下从右向左拉出一矩形选择框，此选择框即为窗交选择框，选择框以虚线显示，内部绿色填充，如图2-12所示。当指定选择框的对角点之后，结果所有与选择框相交和完全位于选择框内的对象才能被选择，如图2-13所示。

2.1.4　视图的适时调控技能

AutoCAD为用户提供了多种视图调控工具，使用这些视图调控工具，可以方便、直观地控制视图，便于用户观察和编辑视图内的图形，执行视图缩放工具主要有以下几种方式。

◆　选择菜单栏“修改”→“缩放”下一级菜单选项。

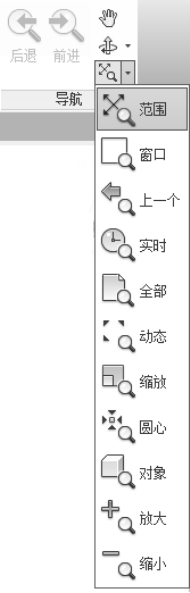

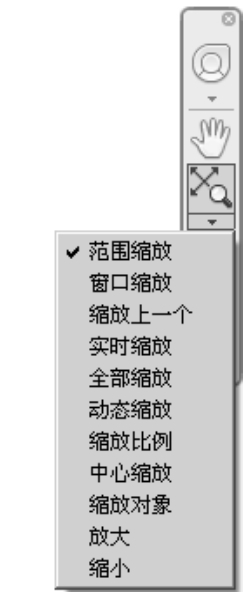

◆　单击导航栏上的缩放按钮，在弹出的按钮菜单中选择相应功能，如图2-14所示。

◆　在命令行输入Zoom后按Enter键。

◆　在命令行输入Z后按Enter键。

◆　单击“视图”选项卡→“导航”面板上的各按钮，如图2-15所示。

●平移视图

由于屏幕窗口有限，有时我们绘制的图形并不能完全显示在屏幕窗口内，此时使用“实时平移” 工具，对视图进行适当的平移，就可以显示出屏幕外被遮挡的图形。

此工具可以按照用户的意向进行平移视窗，执行该工具后，光标变为“ ”形状，此时可以按住左键向需要的方向进行平移，而且在任何时候都可以敲击Enter键或Esc键结束命令。

●实时缩放

“实时缩放” 工具是一个简捷实用的视图缩放工具，使用此工具可以实时的放大或缩小视图。执行此功能后，屏幕上将出现一个放大镜形状的光标，此时便进入了实时缩放状态，按住左键向下拖动鼠标，则可缩小视图；向上拖动鼠标，则可放大视图。

●缩放视图

◆ “窗口缩放” 用于缩放由两个角点定义的矩形窗口内的区域，使位于选择窗口内的图形尽可能被放大。

◆ “动态缩放” 用于动态地缩放视图。执行该工具后，屏幕将出现三种视图框，“蓝色虚线框”代表图形界限视图框，用于显示图形界限和图形范围中较大的一个；“绿色虚线框”代表当前视图框；“选择视图框”是一个黑色的实线框，它有平移和缩放两种功能。

◆ “比例缩放” 是按照指定的比例放大或缩小视图，视图中心点不变。

◆ “圆心缩放” 用于根据指定的点作为新视图的中心点，进行缩放视图。确定中心点后，AutoCAD要求用户输入放大系数或新视图的高度。

◆ “缩放对象” 用于最大化显示所选择的图形对象。

◆ “放大” 用于放大视图，单击一次，视图被放大一倍显示，连续单击，则连续放大视图。

◆ “缩小” 用于缩放视图，单击一次，视图被缩放一倍显示，连续单击，则连续缩小视图。

◆ “全部缩放” 用于最大化显示当前文件中的图形界限。

◆ “范围缩放” 用于最大化显示视图内的所有图形。

●恢复视图

在对视图进行调整之后，使用“缩放上一个” 工具可以恢复显示到上一个视图。单击一次按钮，系统将返回上一个视图，连续单击，可以连续恢复视图。AutoCAD一般可恢复最近的10个视图。 rnz/LXE10MSG+Oy3xJ9+jW1eZvfE6O1CeqaNtjmVOEwBbnRuKA9h0k3dic5HTKz/
