1.3.3 PLC的工作方式
PLC 是一种由程序控制运行的设备，其工作方式与微型计算机不同，微型计算机运行到结束指令END时，程序运行结束。PLC运行程序时，会按顺序依次逐条执行存储器中的程序指令，当执行完最后的指令后，并不会马上停止，而是又重新开始再次执行存储器中的程序，如此周而复始，PLC的这种工作方式称为循环扫描方式。

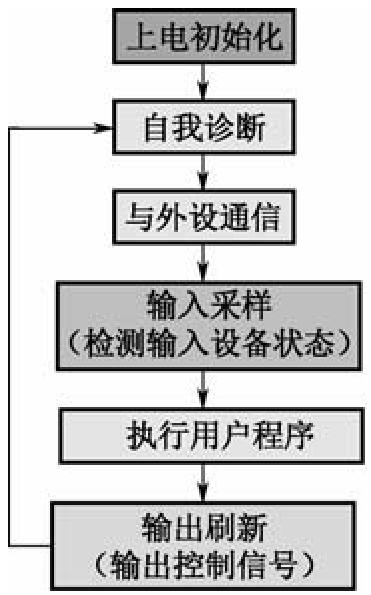

图1-8 PLC的工作过程
PLC的工作过程如图1-8所示。
PLC通电后，首先进行系统初始化，将内部电路恢复到起始状态，然后进行自我诊断，检测内部电路是否正常，以确保系统能正常运行，诊断结束后对通信接口进行扫描，若接有外设则与其通信。通信接口无外设或通信完成后，系统开始进行输入采样，检测输入设备（开关、按钮等）的状态，然后根据输入采样结果依次执行用户程序，程序运行结束后对输出进行刷新，即输出程序运行时产生的控制信号。以上过程完成后，系统又返回，重新开始自我诊断，以后不断重复上述过程。
PLC有两个工作状态：RUN（运行）状态和STOP（停止）状态。 当PLC工作RUN状态时，系统会完整执行图1-8过程，当PLC工作在STOP状态时，系统不执行用户程序。PLC正常工作时应处于RUN状态，而在编制和修改程序时，应让PLC处于STOP状态。PLC的两种工作状态可通过开关进行切换。
PLC工作在RUN状态时，完整执行图1-8过程所需的时间称为扫描周期，一般为1～100ms。扫描周期与用户程序的长短、指令的种类和CPU执行指令的速度有很大的关系。
