3.3.3 低成本仪表放大器AD622

1.AD622简介

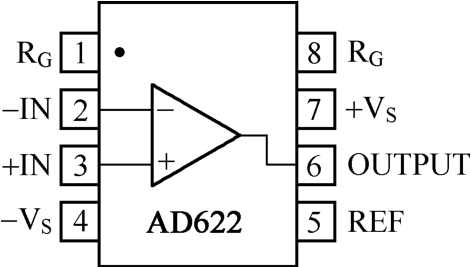

AD622仪表放大器的引脚排列如图3-12所示。其中1、8引脚要跨接一个电阻来调整放大倍数,4、7引脚需提供正负相等的工作电压,由2、3引脚输入的电压即可从6引脚输出放大后的电压值。5引脚是参考基准,如果接地则6引脚的输出为与地之间的相对电压。

图3-12 AD622仪表放大器的引脚排列

AD622给定放大增益求出电阻阻值的关系式如式(3-10)所示,放大器增益 G 和电阻阻值 R G 关系如表3-4所示。

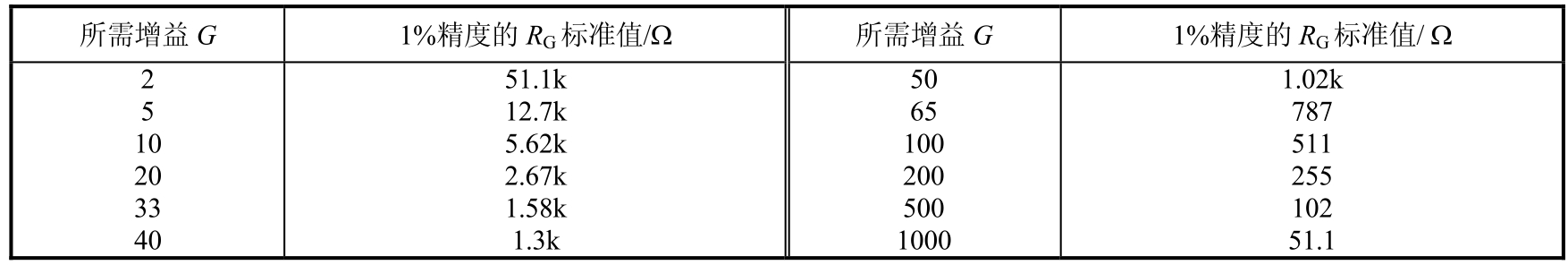

表3-4 增益 G 和电阻阻值 R G 关系

2.AD622的应用

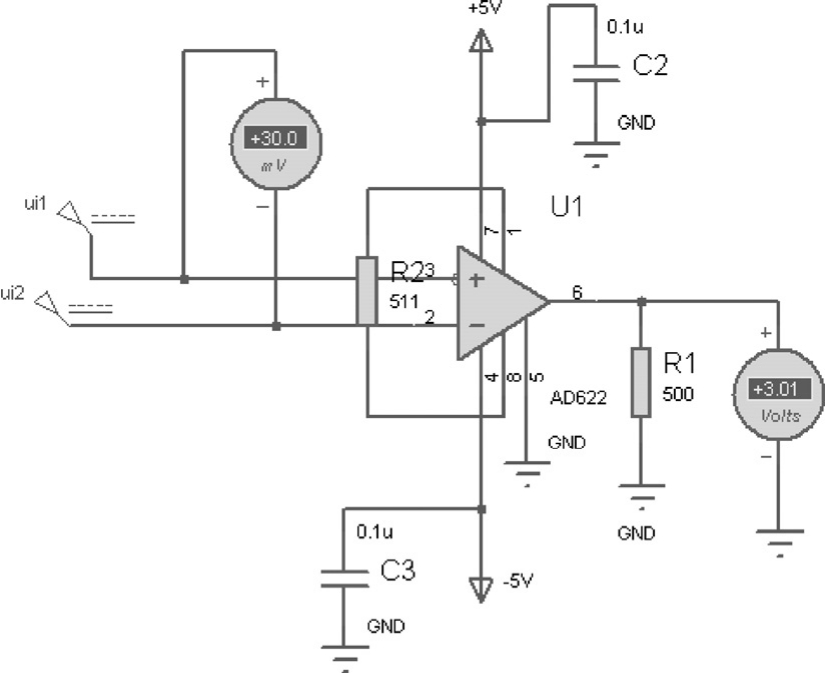

【例3.7】 图3-13所示是用AD622实现信号放大电路图,采用双电源供电,电源电压为±5V。查表3-4可知,要实现增益 G =100,只需在8引脚和1引脚之间跨接511Ω的电阻。图中的输入信号 u i1 u i2 均为毫伏信号,AD622的参考端(5引脚)接地。从AD622的6引脚输出信号,输出信号用虚拟电压表测量。在输入信号 u i1 u i2 间接一虚拟电压毫伏表,用来测量输入的毫伏级电压信号。

u i1 =230mV、 u i2 =200mV时,用Proteus交互仿真功能,可以测出电路的输出端的电压值,如图3-13所示。图中,虚拟电压毫伏表显示+30mV,虚拟电压表显示的输出电压值为+3.01V。由此可知,当AD622的差分输入信号为+30mV时,输出信号为+3.01V,信号被放大了100倍。

图3-13 用AD622实现信号放大电路图 LKPlQ1qJTJ+woAZ/3aLU+nzJGB8EQbgmdL5r5ZNiCqR6uUl9/YT5FSVp422HZiG8
