3.2.1 由双运算放大器构成的仪表放大器

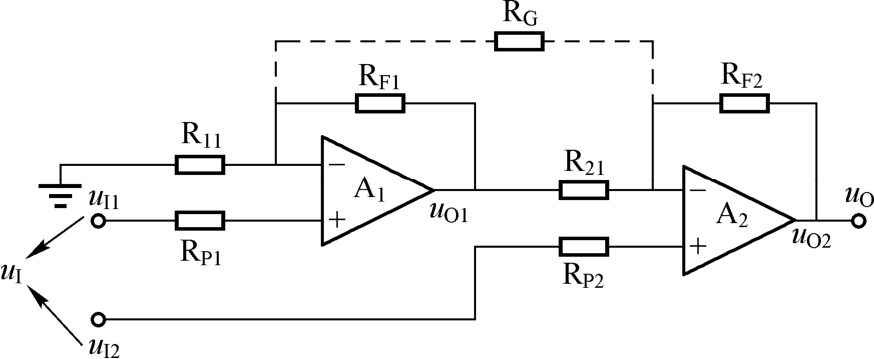

为了满足仪表放大器输入阻抗要高的要求，由双运算放大器构成的仪表放大器采用同相串联差分运算放大电路。由双运算放大器构成的仪表放大器电路如图3-1所示。
图3-1 由双运算放大器构成的仪表放大器电路
为了使该电路的共模抑制性能好，应使电阻 R 11 = R F2 ， R 21 = R F1 ，匹配后
为了调节增益，在电路的A 1 与A 2 反相端之间接入R G ，R G 接入不会改变匹配关系。若仍使 R F2 = R 11 = R F ， R 21 = R F1 = R ，则该差分放大器的输入与输出关系为
其中，电压放大倍数为
该电路具有输入阻抗高、增益可以调节、价格低、功耗小等优点，唯一的缺点是共模电压输入范围受增益影响较大。

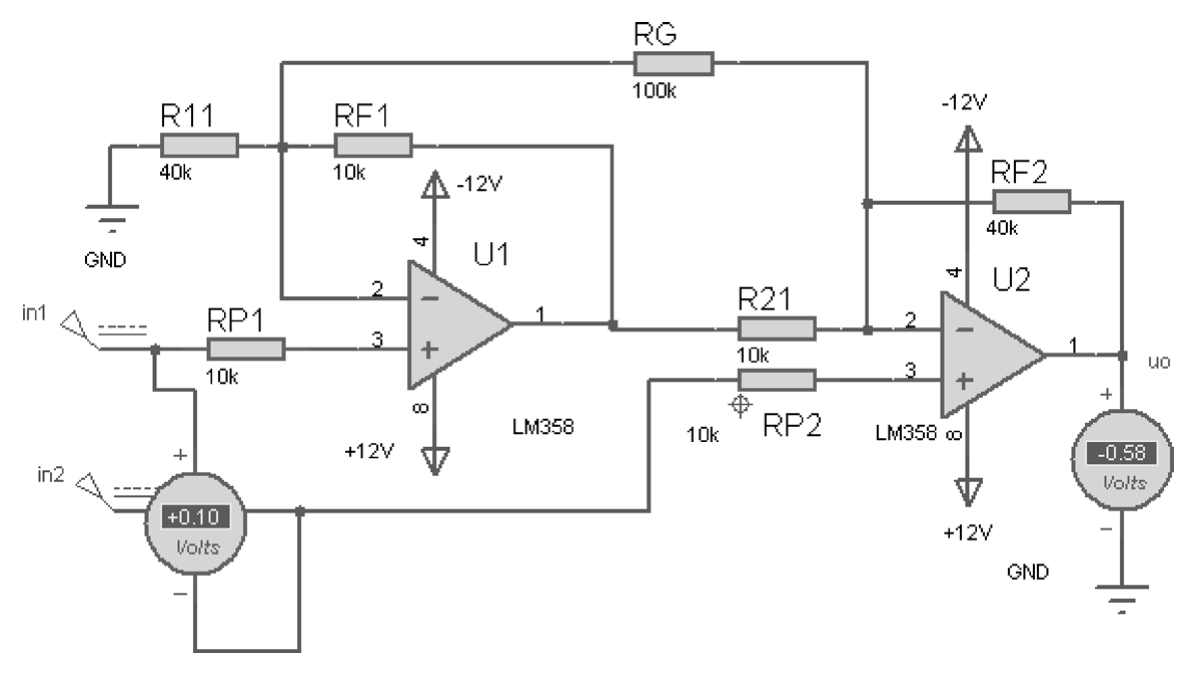

【例3.1】 如图3-2所示是由双运算放大器（集成运算放大器LM358）构成的仪表放大器，电源电压为±12V。图中， R 11 = R F2 =40kΩ， R 21 = R F1 =10kΩ， R P1 = R P2 =10kΩ， R G =100kΩ，从in1处和in2处输入信号，从 u O 处输出信号。图中，接在输出 u O 处的虚拟电压表用于测量输出电压。
现在给in1处输入幅度为100mV的直流电压信号，给in2处输入幅度为200mV的直流电压信号，用Proteus交互仿真功能，可以测出电路的输出端的电压值，如图3-2所示。图中虚拟电压表显示的输出电压值为-0.58V。
图3-2 由双运算放大器构成的仪表放大器
现在根据式（3-3），计算由双运算放大器构成的仪表放大器的理论放大倍数。
可见，实测值与理论计算结果是一致的。
