2.4.1 差分输入放大基本电路
差分输入放大器，又叫作差动输入放大器。差分输入放大基本电路如图2-27所示，该电路的特点是有两个信号输入端，且参数对称。所谓参数对称是指正相输入端和反相输入端电阻阻值相同——都等于 R ，反馈电阻和正相输入端对地电阻都为 R f 。其输入电压与输出电压关系为

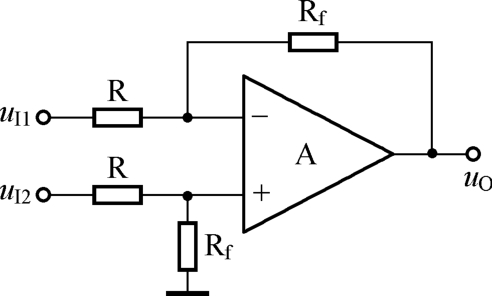

图2-27 差分输入放大基本电路
由此可知，差分输入放大电路放大的是两个输入信号之差（同相输入端接被减数信号，反相输入端接减数信号），放大倍数则由 R f / R 之比确定。
差分输入放大器的差模输入电阻 R i = 2 R 。
差分输入放大基本电路的特点是简单，但有不少缺点，比如输入电阻低、共模抑制能力差及增益调节不便等。
