以下是一个用实际运算放大器构建的放大器的例子。

【例1.1】 用运算放大器LF356设计一个同相输入放大器，要求放大倍数为10。

解：用运算放大器LF356设计的同相输入放大器如图1-6所示。图中LF356的电源为±15V， R _F =90kΩ， R ₁ =10kΩ，根据同相比例放大器的放大倍数计算公式，可知 A =1+ R _F / R ₁ =10。

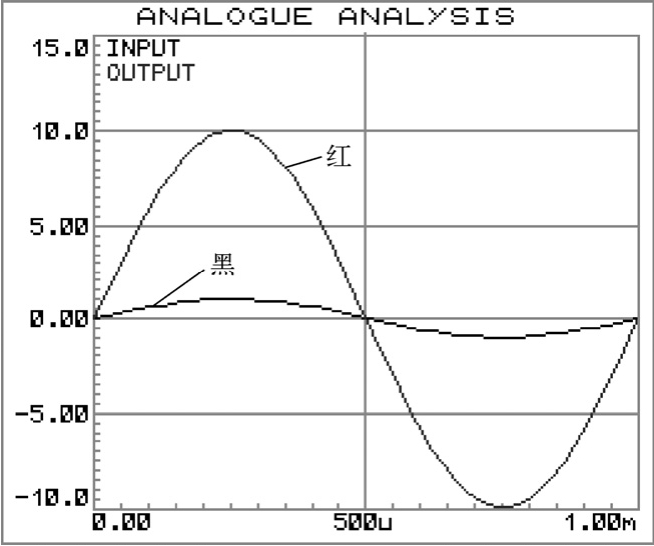

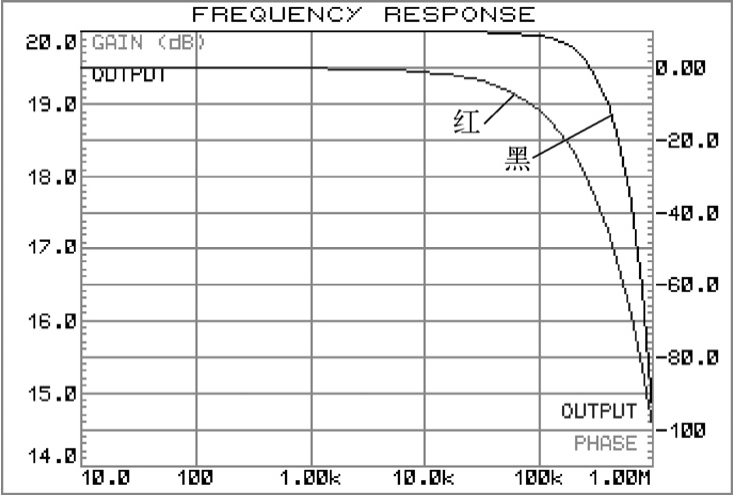

先给INPUT输入一幅度为±1V、频率为1kHz的交流电压信号，用Proteus图形仿真功能，可以绘出电路的输入/输出关系图，如图1-7所示。由图1-7可见，图中的黑线是输入信号INPUT，它是一条幅度为±1V、频率为1kHz的交流电压信号；红线是输出信号OUTPUT，它是一条幅度为±10V、频率为1kHz的正弦波电压信号。这表明，输入信号被放大10倍，用信号增益表示是20dB。图1-8是由运算放大器LF356构成的同相输入放大器频率响应图（增益单位为dB），此图的左纵轴坐标为dB。图1-8中，黑线是放大器幅频特性曲线，红线是放大器相频特性曲线。由图可见，在频率约小于500kHz的范围内（频率的上限在幅度最大值-3dB处，即17dB水平线和黑线相交处的频率），放大器增益为20dB，放大倍数相当于10倍。在此范围内，放大器的相位为0°，这表明它和输入信号是同相的。

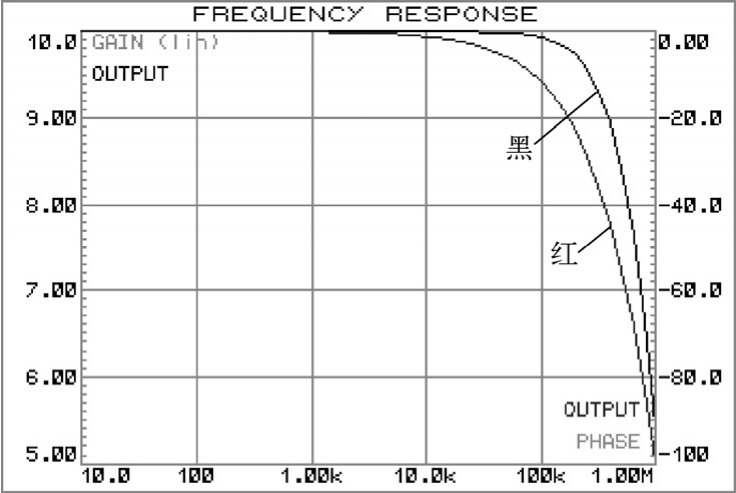

图1-9是由运算放大器LF356构成的同相输入放大器频率响应图（放大倍数），此图的左纵轴坐标为放大倍数。图1-9中，黑线是放大器幅频特性曲线，红线是放大器相频特性曲线。由图可见，在频率约小于500kHz的范围内（频率的上限在幅度最大值70.7%处，即放大倍数7.00那条水平线和黑线相交处的频率），放大倍数为10倍。
