3.8 圆角特征

使用圆角（Round）命令可创建曲面间的圆角或中间曲面位置的圆角。曲面可以是实体模型的曲面，也可以是曲面特征。在Creo中，可以创建两种不同类型的圆角：简单圆角和高级圆角。创建简单的圆角时，只能指定单个参考组，并且不能修改过渡类型；当创建高级圆角时，可以定义多个“圆角组”，即圆角特征的段。

创建圆角时，应注意下面几点。

◆ 在设计中尽可能晚些添加圆角特征。

◆ 可以将所有的圆角放置在一个层上，然后隐含该层，以便加快工作进程。

◆ 为避免创建从属于圆角特征的子项，标注时，不要以圆角创建的边或相切边为参考。

1.创建一般简单圆角

下面说明创建一般简单圆角的过程。

将工作目录设置至D：\Creo401\work\ch03.08，打开文件round_1.prt。

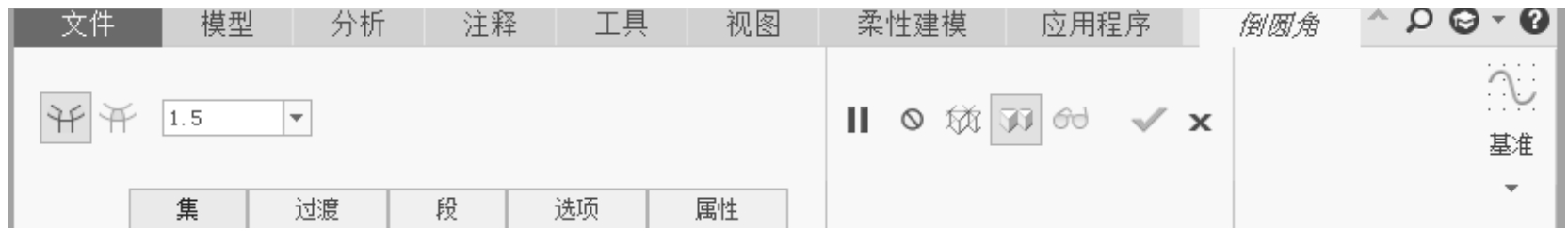

单击 功能选项卡 区域中的 按钮，系统弹出图3.8.1所示的圆角特征操控板。

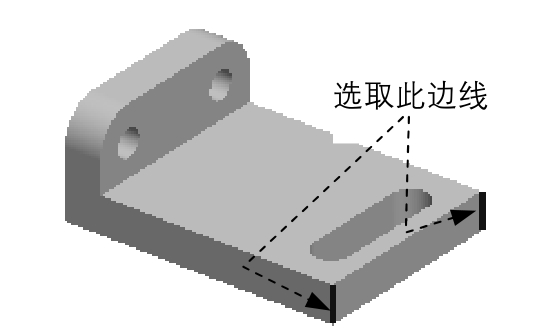

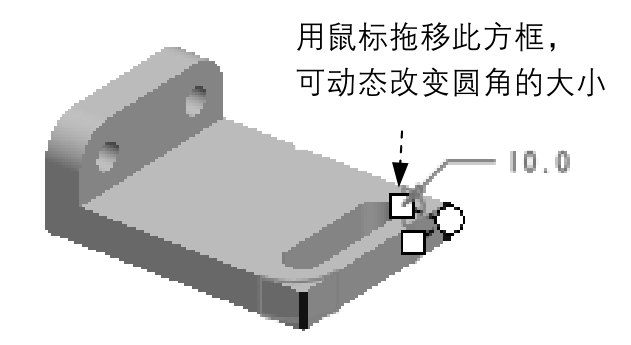

选取圆角放置参考。在图3.8.2中的模型上按住Ctrl键选取要倒圆角的边线，此时模型的显示状态如图3.8.3所示。

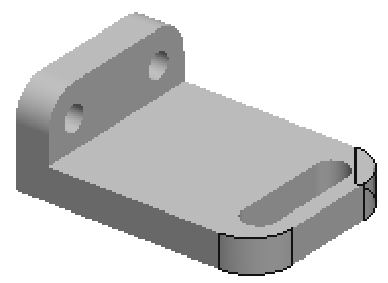

在操控板中，输入圆角半径值10.0，按Enter键，然后单击“确定”按钮 ，完成圆角特征的创建，如图3.8.4所示。

2.创建完全圆角

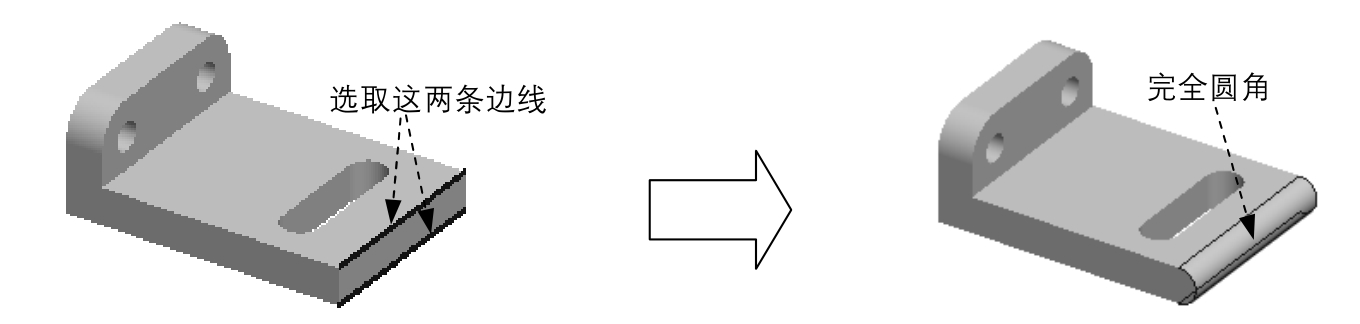

如图3.8.5所示，通过指定一对边可创建完全圆角，此时这一对边所构成的曲面会被删除，圆角的大小被该曲面限制。下面说明创建一般完全圆角的过程。

将工作目录设置至D：\Creo401\work\ch03.08，打开文件round_2.prt。

单击 功能选项卡 区域中的 按钮。

选取圆角的放置参考。在模型上选取图3.8.5所示的两条边线，操作方法为：先选取一条边线，然后按住键盘上的Ctrl键，再选取另一条边线。

在操控板中单击 按钮，在系统弹出的设置界面中单击 按钮。

在操控板中单击“确定”按钮 ，完成特征的创建。

说明

如果要删除倒圆角的参照边线，可在设置界面参照列表中单击删除的参照边，然后右击，从系统弹出的快捷菜单中选择 命令即可。

3.自动倒圆角

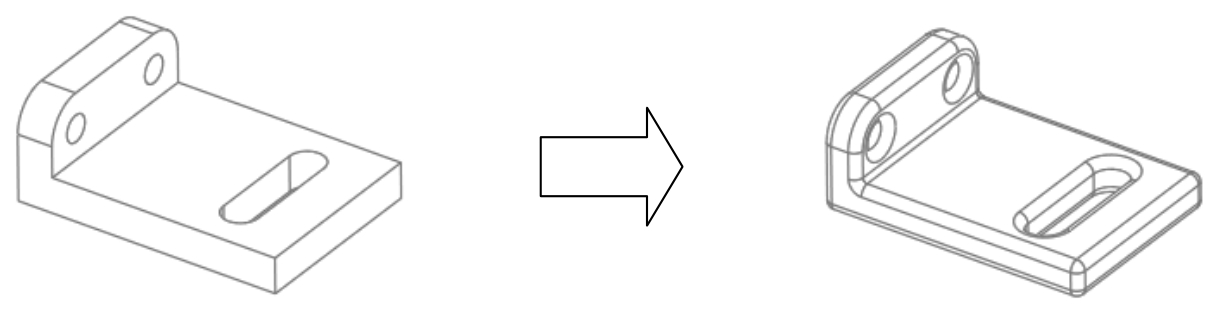

通过使用“自动倒圆角”命令可以同时在零件的面组上创建多个恒定半径的倒圆角特征。下面通过图3.8.6所示的模型来说明创建自动倒圆角的一般过程。

将工作目录设置至D：\Creo401\work\ch03.08，打开文件round_3.prt。

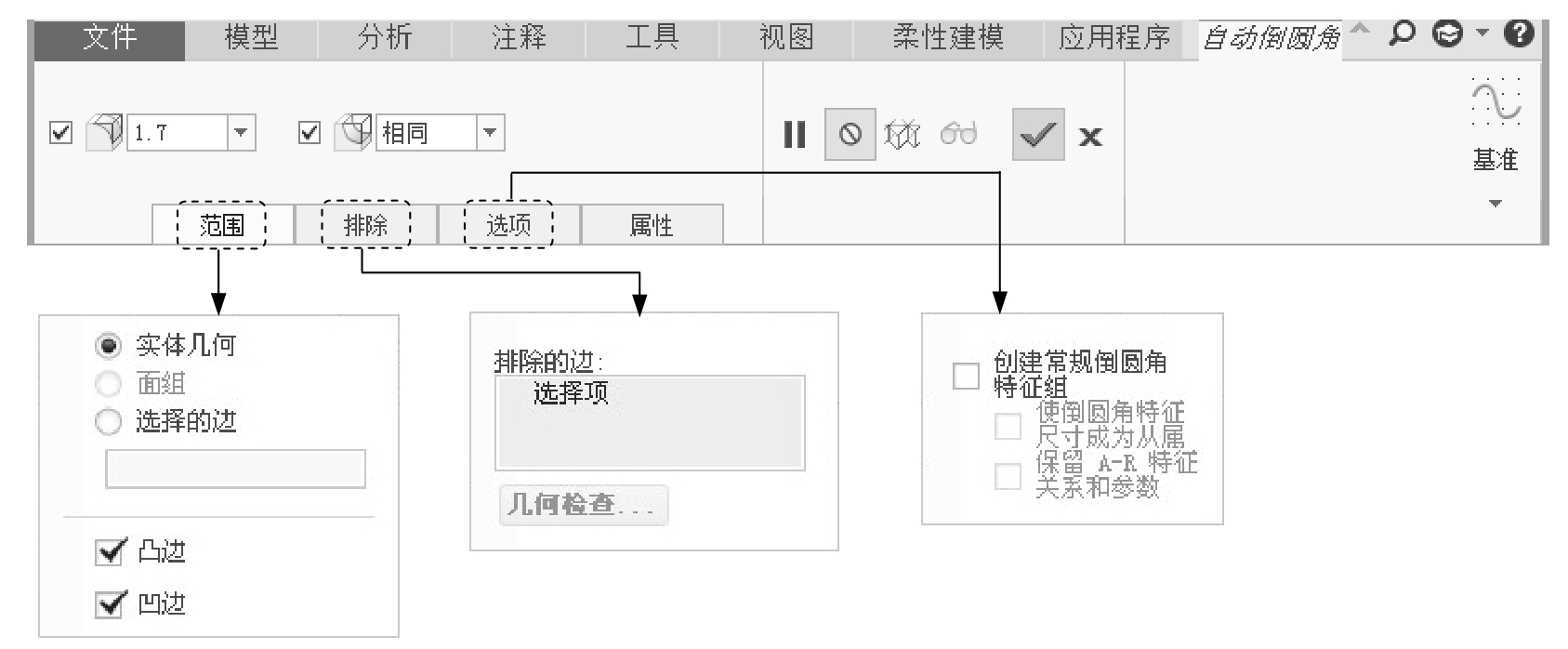

单击 功能选项卡 区域的 按钮中的 ，在弹出的菜单中选择 命令，系统弹出图3.8.7所示的自动倒圆角特征操控板。

设置自动倒圆角的范围。在操控板中单击 按钮，在弹出的“范围”界面选中 单选项、 和 复选框。

定义圆角大小。在凸边 文本框中输入凸边的半径值2.0，在凹边 文本框中输入凹边的半径值1.0。

说明

当只在凸边 文本框中输入半径值时，系统会默认凹边的半径值与凸边的相同。

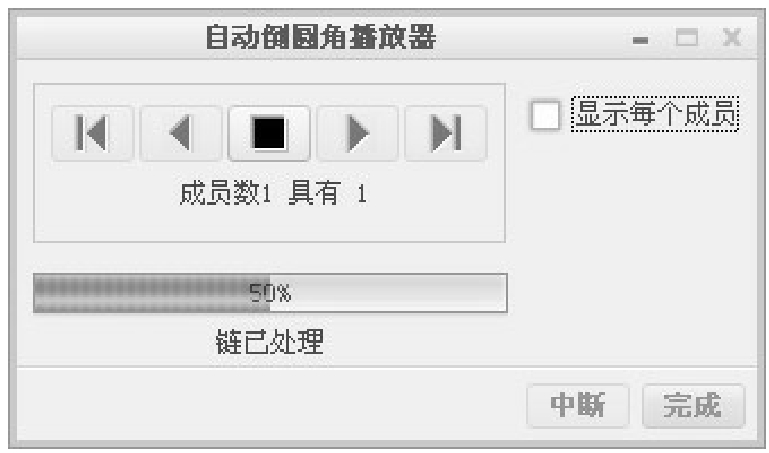

在操控板中单击“确定”按钮 ，系统自动弹出图 3.8.8 所示的“自动倒圆角播放器”窗口，完成“自动倒圆角”特征的创建。

对图3.8.7所示的自动倒圆角特征操控板中各选项说明如下。

◆ 按钮

● 单选项：可以在模型的实体几何上创建“自动倒圆角”特征。

● 单选项：一般用于曲面，可为每个面组创建一个单独的“自动倒圆角”特征。

● 单选项：系统只对选取的边或目的链上添加自动倒圆角特征。

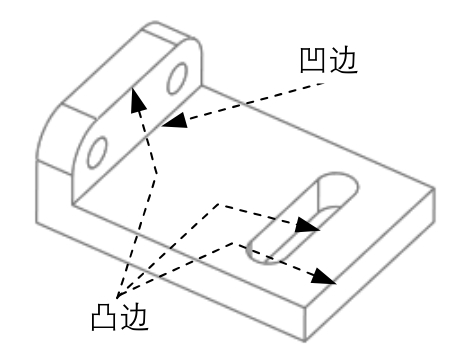

● 复选框：可选取模型中所有的凸边，如图 3.8.9所示。

● 复选框：可选取模型中所有的凹边，如图 3.8.9所示。

◆ 按钮

● 列表框：如果添加边线到 列表框中，系统将自动给 列表框中的边以外的边创建自动倒圆角特征。

◆ 按钮

● 复选框：可以创建一组常规倒圆角特征，而不是创建“自动倒圆角”特征。 aJEU3RtMOaVBD1kdtLCAnqAgBJNVZDSduB3MbfYNXSzZeUC9gAtNJoQ4JUSwU2E2
