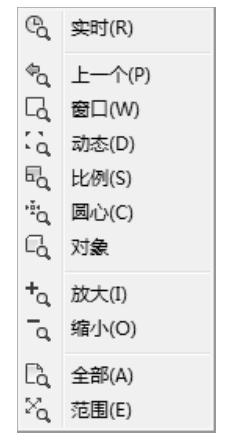

AutoCAD为用户提供了众多的视窗调整功能，其缩放菜单如图2-49所示。使用这些视图调整工具，用户可以随意调整图形在当前视窗的显示，以方便用户观察、编辑视窗内的图形细节或图形全貌。
图2-49 缩放菜单
●
“窗口缩放”

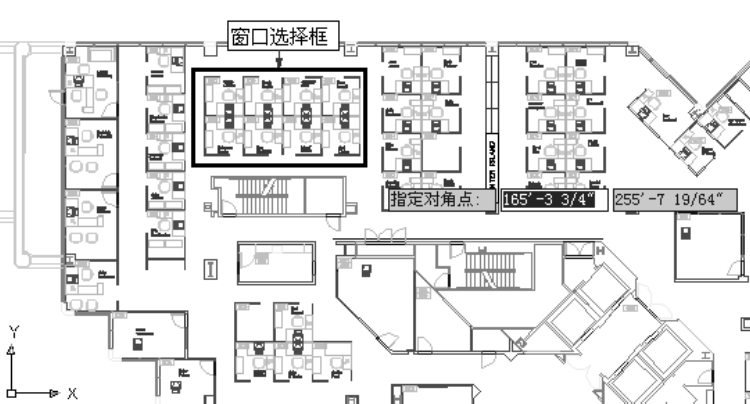

“窗口缩放”，指的是在需要缩放显示的区域内拉出一个矩形框，如图 2-50 所示，将位于框内的图形放大显示在视窗内，如图2-51所示。
图2-50 窗口选择框
图2-51 窗口缩放结果
小技巧
当选择框的宽高比与绘图区的宽高比不同时，AutoCAD将使用选择框宽与高中相对当前视图放大倍数的较小者，以确保所选区域都能显示在视图中。
●
“动态缩放”

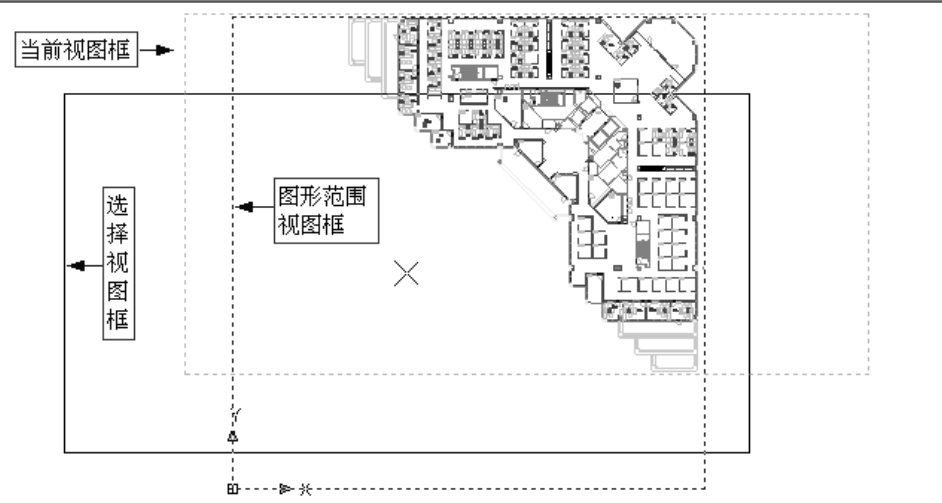

“动态缩放”，指的就是动态地浏览和缩放视窗，此功能常用于观察和缩放比例比较大的图形。激活该功能后，屏幕将临时切换到虚拟显示屏状态，此时屏幕上显示三个视图框，如图2-52所示。
“图形范围或图形界限”视图框是一个蓝色的虚线方框，该框显示图形界限和图形范围中较大的一个。
“当前视图框”是一个绿色的线框，该框中的区域就是在使用这一选项之前的视图区域。
以实线显示的矩形框为“选择视图框”，该视图框有两种状态：一种是平移视图框，其大小不能改变，只可任意移动；一种是缩放视图框，它不能平移，但可调节大小。可用鼠标左键在两种视图框之间切换。
图2-52 动态缩放工具的应用
小技巧
如果当前视图与图形界限或视图范围相同，蓝色虚线框便与绿色虚线框重合。平移视图框中有一个“×”号，它表示下一视图的中心点位置。
●
“比例缩放”
“比例缩放”，指的是按照输入的比例参数进行调整视图，视图被比例调整后，中心点保持不变。在输入比例参数时，有以下三种情况。
直接在命令行内输入数字，表示相对于图形界限的倍数。
在输入的数字后加字母X，表示相对于当前视图的缩放倍数。
在输入的数字后加字母XP，表示将根据图纸空间单位确定缩放比例。
通常情况下，相对于视图的缩放倍数比较直观，较为常用。
●
“中心缩放”
“中心缩放”，指的是根据所确定的中心点进行调整视图。当激活该功能后，用户可直接用鼠标在屏幕上选择一个点作为新的视图中心点，确定中心点后，AutoCAD要求用户输入放大系数或新视图的高度，具体有以下两种情况。
直接在命令行输入一个数值，系统将以此数值作为新视图的高度，进行调整视图。
如果在输入的数值后加一个X，则系统将其看作视图的缩放倍数。
●
“缩放对象”

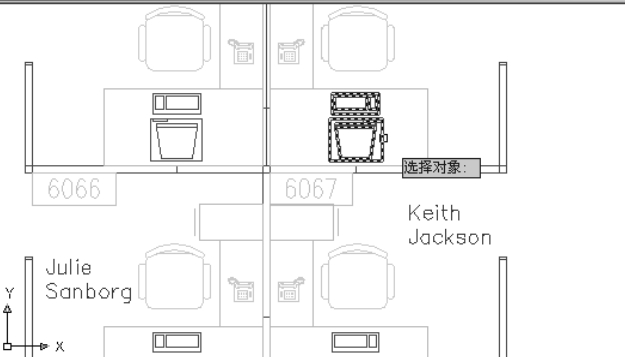

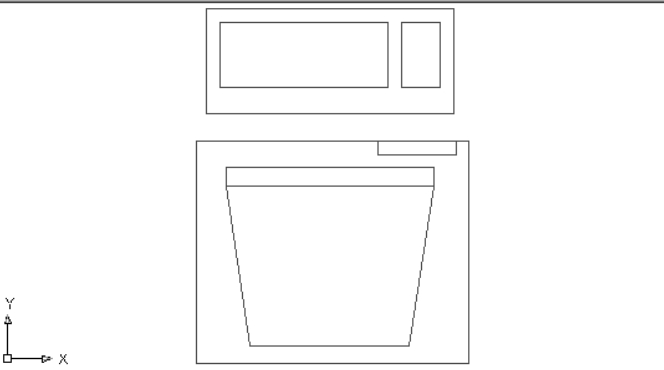

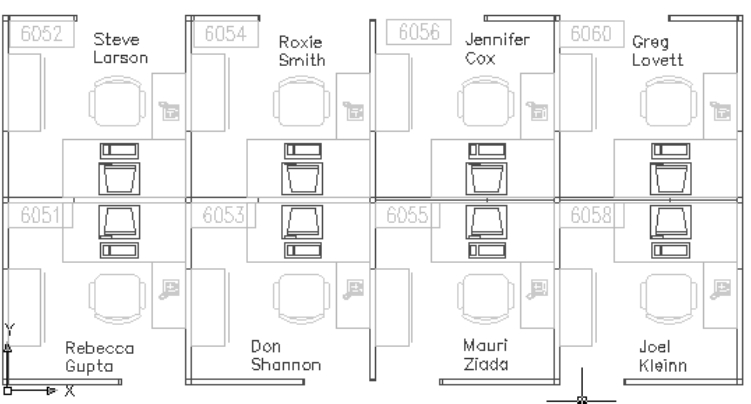

“缩放对象”，指的是最大限度地显示当前视图内选择的图形，如图2-53和图2-54所示。使用此功能可以缩放单个对象，也可以缩放多个对象。
图2-53 选择需要放大显示的图形
图2-54 缩放结果
●
“放大”
和“缩小”
前一功能用于将视窗放大1倍显示，后者用于将视窗缩小1倍显示。连续单击按钮，可以成倍的放大或缩小视窗。
●
“全部缩放”

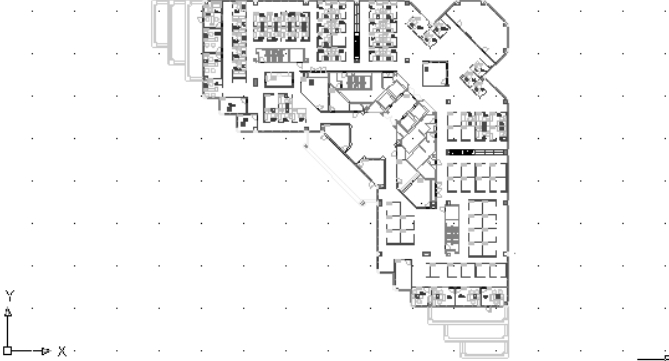

“全部缩放”，指的是按照图形界限或图形范围的尺寸，在绘图区域内显示图形。图形界限与图形范围中哪个尺寸大，便由哪个决定图形显示的尺寸，如图2-55所示。
●
“范围缩放”

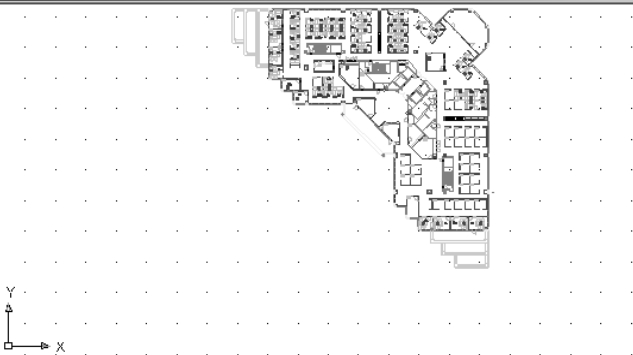

“范围缩放”，指的是将所有图形全部显示在屏幕上，并最大限度地充满整个屏幕，如图2-56所示。此种选择方式与图形界限无关。
图2-55 全部缩放
图2-56 范围缩放
当用户对视窗进行调整之后，以前视窗的显示状态会被 AutoCAD 自动保存起来，使用软件中的“缩放上一个”功能
可以恢复上一个视窗的显示状态，如果用户连续单击该工具按钮，系统将连续地恢复视窗，直至退回到前10个视图。
