6.1 平口正长圆锥台

平口正长圆锥台是截面为正长圆形的锥形钣金件。图6.1.1所示分别为其钣金件及展开图，下面介绍其在UG中创建和展开的操作过程。

Task1. 创建平口正长圆锥台

Stage1. 创建结构模型

Step1. 新建一个NX钣金模型文件，并命名为level_long_circle_conestand。

Step2. 创建基准平面1。选择下拉菜单 命令，在 区域的下拉列表中选择 选项，在图形区选取XY基准平面，输入偏移值100。单击 按钮，完成基准平面1的创建。

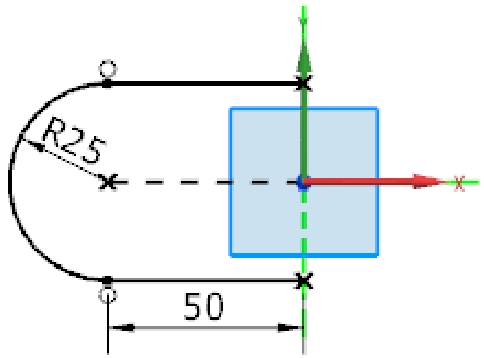

Step3. 创建图6.1.2所示的草图1。选取XY基准平面为草图平面，绘制草图1。

Step4. 创建图6.1.3所示的草图2。选择下拉菜单 命令；选取基准平面1为草图平面，绘制草图2。

Step5. 创建图6.1.4所示的基本放样弯边。选择下拉菜单 命令；选取图6.1.3所示的草图2为起始截面，选取图6.1.2所示的草图1为终止截面；单击 文本框右侧的 按钮，在系统弹出的快捷菜单中选择 选项，然后在 文本框中输入数值1.0；单击 按钮调整厚度方向向内；单击 按钮，完成基本放样弯边的创建。

Step6. 保存钣金件模型。

Stage2. 创建完整钣金件

新建一个装配文件，命名为level_long_circle_conestand_asm。使用创建的平口正长圆锥台钣金件进行装配得到完整的钣金件（具体操作请参看随书光盘），结果如图6.1.5所示；保存钣金件模型并关闭所有文件窗口。

Task2. 展平平口正长圆锥台

Stage1. 展平平口正长圆锥台

Step1. 打开文件：level_long_circle_conestand。

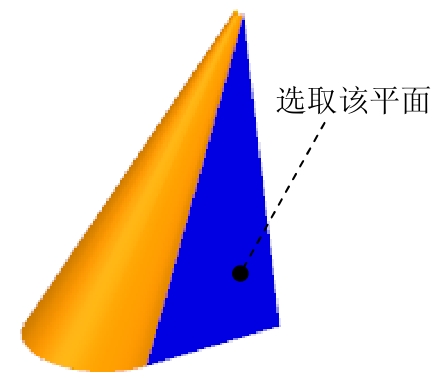

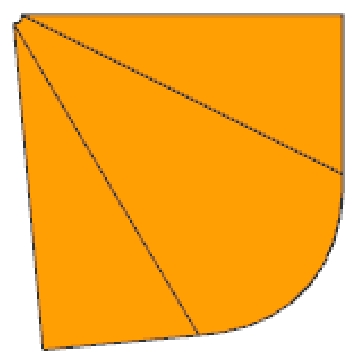

Step2. 选择下拉菜单 命令；选取图6.1.6所示的模型表面为固定面，单击 按钮，展平结果如图6.1.7所示；将模型另存为level_long_circle_conestand_unfold。

Stage2. 装配展开图

新建一个装配文件，命名为level_long_circle_conestand_unfold_asm。插入平口正长圆锥台钣金件进行装配得到完整的钣金件（具体操作请参看随书光盘），结果如图6.1.8所示；保存钣金件模型并关闭所有文件窗口。
