在椭圆锥台管类中,上圆下椭圆平行圆锥台管是指由两个平行面上绘制的轴线重合的上为圆弧、下为部分椭圆放样形成的轴线与之平面成垂直角度的椭圆锥台管。下面以图5.5.1所示的模型为例,介绍在UG中创建和展开上圆下椭圆平行圆锥台管的一般过程。
Task1. 创建上圆下椭圆平行圆锥台管
Step1. 新建一个模型文件,命名为up_circle_down_ellipse_parallel。

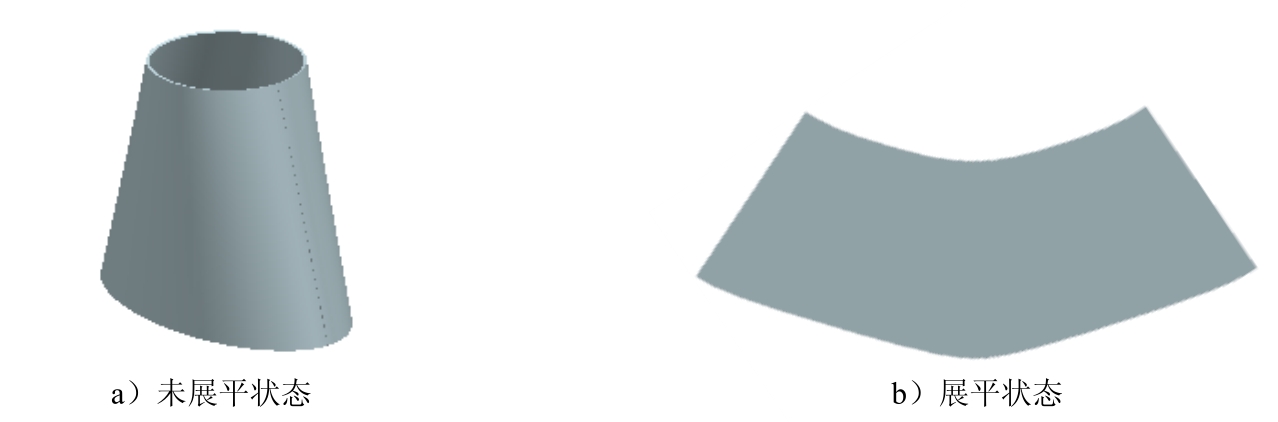

图5.5.1 上圆下椭圆平行圆锥台管及其展平图样
Step2. 创建基准平面1。选择下拉菜单
命令;在
区域的下拉列表中选择
选项,选取XY平面为参考平面,在
文本框内输入偏移距离值80;单击
按钮,完成基准平面1的创建。
Step3. 创建草图1。选取XY平面为草图平面,绘制图5.5.2所示的草图1。
Step4. 创建草图2。选取基准平面1为草图平面,绘制图5.5.3所示的草图2。

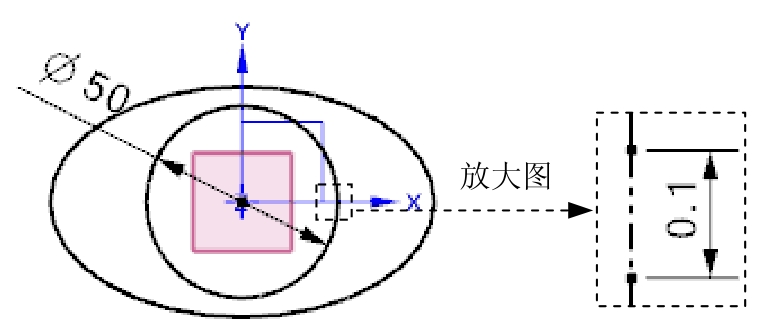

图5.5.2 草图1

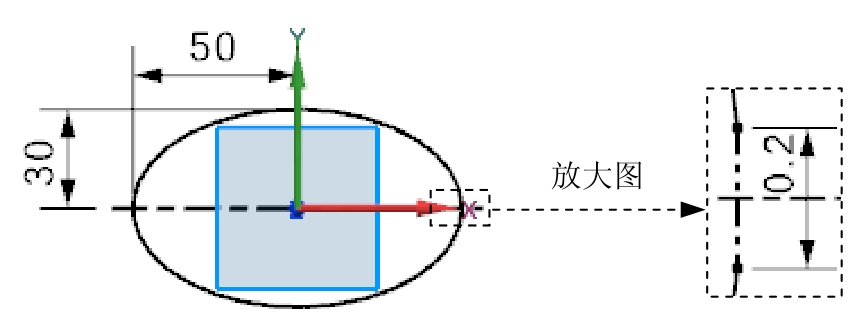

图5.5.3 草图2
Step5. 创建图5.5.4所示的通过曲线组特征1。选择下拉菜单
命令;依次选取草图1和草图2为特征截面,并定义其起始方向如图5.5.5所示;单击
按钮,完成该特征的创建。
Step6. 创建加厚特征1。选择下拉菜单
命令;选取Step5所创建的曲面为加厚对象,在
区域的
文本框内输入数值1.0;单击
按钮,完成加厚特征1的创建。
Step7. 将模型转换为钣金。在
功能选项卡
区域单击
按钮,进入“NX钣金”设计环境;选择下拉菜单
命令,选取图5.5.6所示的面为固定面;单击
按钮,完成钣金转换操作。
Step8. 保存钣金件模型。

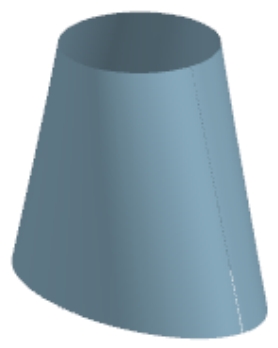

图5.5.4 通过曲线组特征1

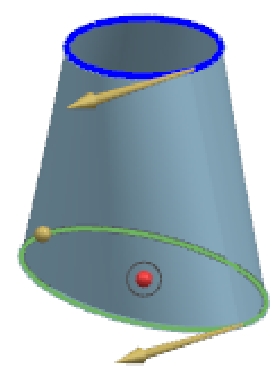

图5.5.5 定义起始方向

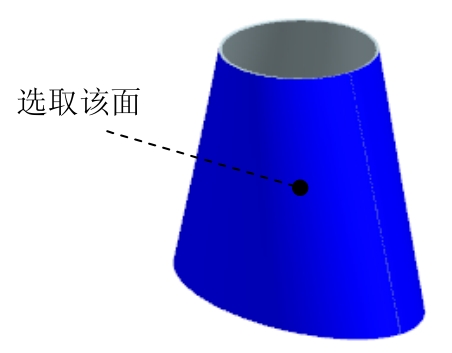

图5.5.6 选取面
Task2. 展平上圆下椭圆平行圆锥台管
创建图5.5.1b所示的展平实体。选择下拉菜单
命令;选取图5.5.6所示的面为固定面,单击
按钮,完成展平实体的创建;将模型另存为up_circle_down_ellipse_parallel_unfold。
