5.3 平口偏心椭圆锥台管

平口偏心椭圆锥台管是由两个平行面上相互错开的、大小不等的椭圆放样形成的轴线倾斜一定角度的椭圆锥台管。下面以图5.3.1所示的模型为例，介绍在UG中创建和展开平口偏心椭圆锥台管的一般过程。

Task1. 创建平口偏心椭圆锥台管

Step1. 新建一个NX钣金模型文件，命名为level_eccentric_ellipsestand。

Step2. 创建基准平面1。选择下拉菜单 命令；在 区域的下拉列表中选择 选项，选取XY平面为参考平面，在 文本框内输入偏移距离值80；单击 按钮，完成基准平面1的创建。

Step3. 创建图5.3.2所示的放样弯边特征1。

（1）选择命令。选择下拉菜单 命令。

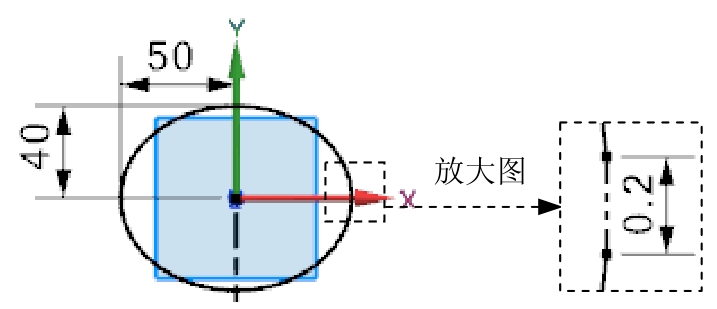

（2）定义起始截面。选取XY平面为草图平面，绘制图5.3.3所示的截面草图。

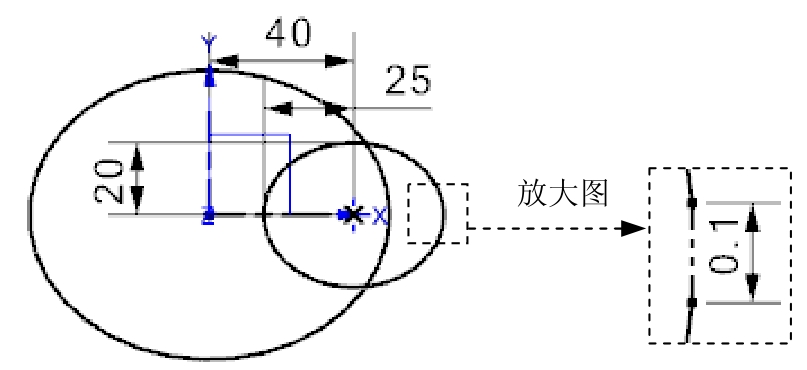

（3）定义终止截面。选取基准平面1为草图平面，绘制图5.3.4所示的截面草图。

（4）定义厚度。在 区域中单击“反向”按钮 调整厚度方向，单击 文本框右侧的 按钮，在系统弹出的快捷菜单中选择 选项，然后在 文本框中输入数值1.0。

（5）单击 按钮，完成放样弯边特征1的创建。

Step4. 保存钣金件模型。

Task2. 展平平口偏心椭圆锥台管

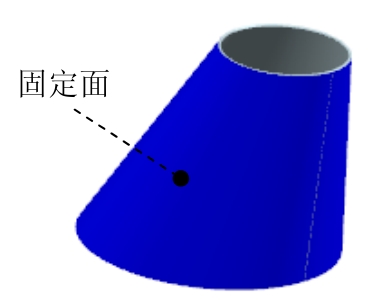

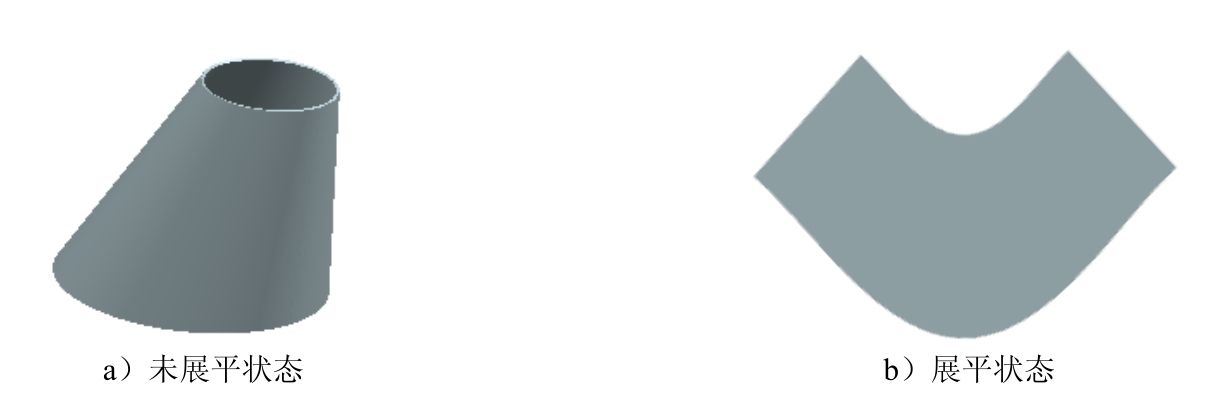

创建图5.3.1b所示的展平实体。选择下拉菜单 命令；选取图5.3.5所示的固定面，单击 按钮，完成展平实体的创建；将模型另存为level_eccentric_ellipsestand_unfold。
