5.2 上平下斜正椭圆锥台管

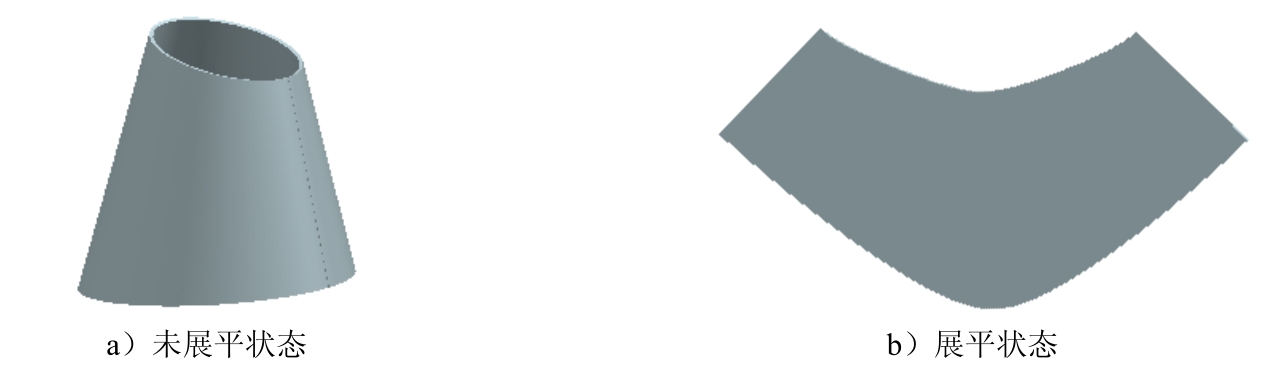

上平下斜正椭圆锥台管是平口正椭圆锥台管的下端被一个与之轴线成角度的正垂面截断以后形成的构件。下面以图5.2.1所示的模型为例，介绍在UG中创建和展开上平下斜正椭圆锥台管的一般过程。

Task1. 创建上平下斜正椭圆锥台管

Step1. 新建一个NX钣金模型文件，并命名为up_level_down_bevel_ellipsestand。

Step2. 创建基准平面1。选择下拉菜单 命令；在 区域的下拉列表中选择 选项，选取XY平面为参考平面，在 文本框内输入偏移距离值80；单击 按钮，完成基准平面1的创建。

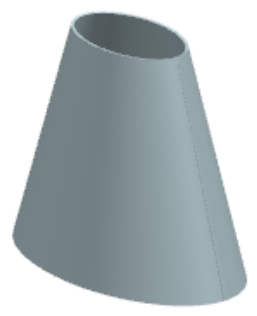

Step3. 创建图5.2.2所示的放样弯边特征1。

（1）选择命令。选择下拉菜单 命令。

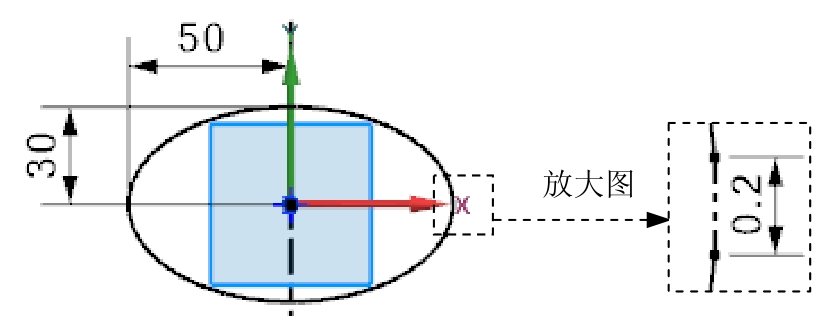

（2）定义起始截面。选取XY平面为草图平面，绘制图5.2.3所示的截面草图。

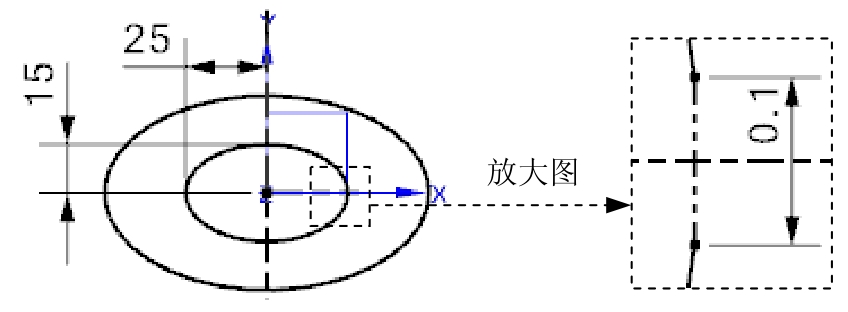

（3）定义终止截面。选取基准平面1为草图平面，绘制图5.2.4所示的截面草图。

（4）定义厚度。在 区域中单击“反向”按钮 调整厚度方向，单击 文本框右侧的 按钮，在系统弹出的快捷菜单中选择 选项，然后在 文本框中输入数值1.0。

（5）单击 按钮，完成放样弯边特征1的创建。

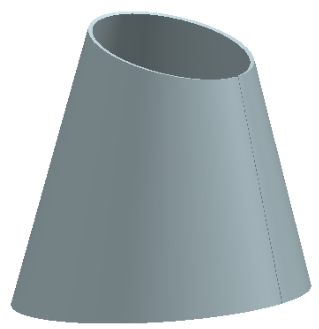

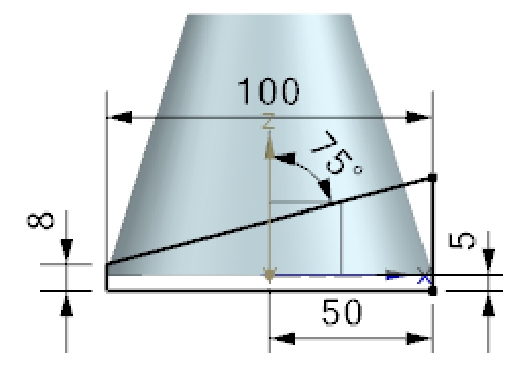

Step4. 创建图5.2.5所示的拉伸特征1。选择下拉菜单 命令；选取ZX平面为草图平面，绘制图5.2.6所示的截面草图；在“拉伸”对话框的 下拉列表中选择 选项，在 下拉列表中选择 选项；在 区域的 下拉列表中选择 选项；单击 按钮，完成拉伸特征1的创建。

Step5. 保存钣金件模型。

Task2. 展平上平下斜正椭圆锥台管

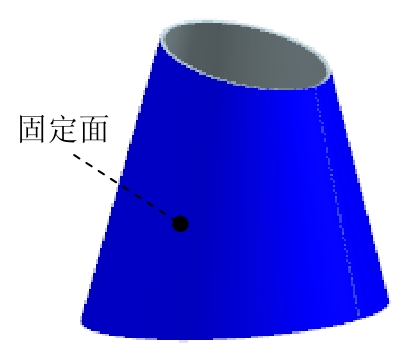

创建图5.2.1b所示的展平实体。选择下拉菜单 命令；选取图5.2.7所示的固定面，单击 按钮，完成展平实体的创建；将模型另存为up_level_down_bevel_ellipsestand_unfold。
