上下垂直偏心圆锥台管是由两个相互垂直平面上的曲线放样得到的圆锥台结构。图4.7.1所示分别是其钣金件及展开图，下面介绍其在UG中创建和展开的操作过程。

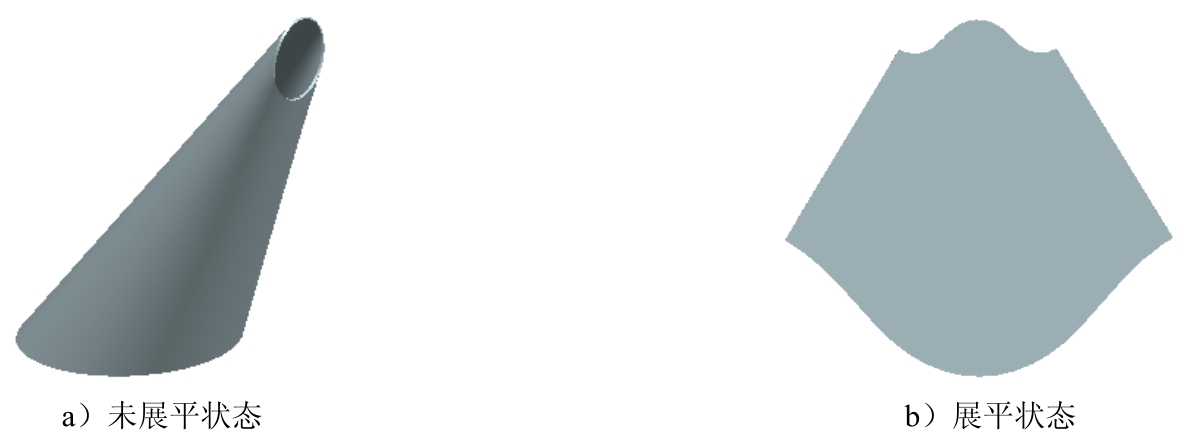

图4.7.1 上下垂直偏心圆锥台管及其展开图
Task1. 创建上下垂直偏心圆锥台管
Step1. 新建一个零件模型文件，命名为vertical_eccentric_conestand。
Step2. 创建草图1。选取YZ平面为草图平面，绘制图4.7.2所示的草图1。
Step3. 创建图4.7.3所示的基准平面1。选择下拉菜单
命令；在
区域的下拉列表中选择
选项，在
区域的下拉列表中选择
选项；分别选取图4.7.3所示的指定点和ZX平面为参考平面；单击
按钮，完成基准平面1的创建。

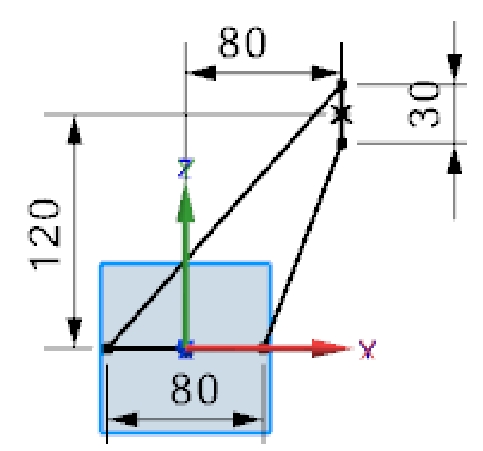

图4.7.2 草图1

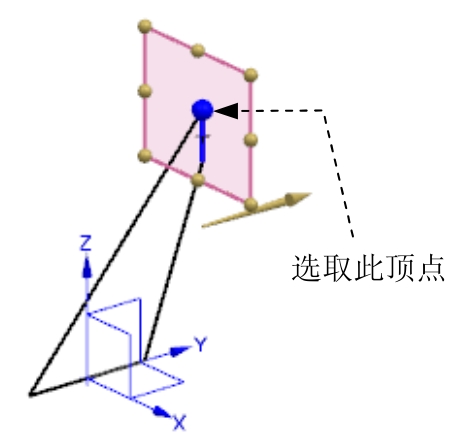

图4.7.3 基准平面1
Step4. 创建草图2。选取XY平面为草图平面，绘制图4.7.4所示的草图2（圆弧经过草图1中底部直线的两个端点）。
Step5. 创建草图3。选取基准平面1为草图平面，绘制图4.7.5所示的草图3（圆弧经过图4.7.3所示的草图点）。

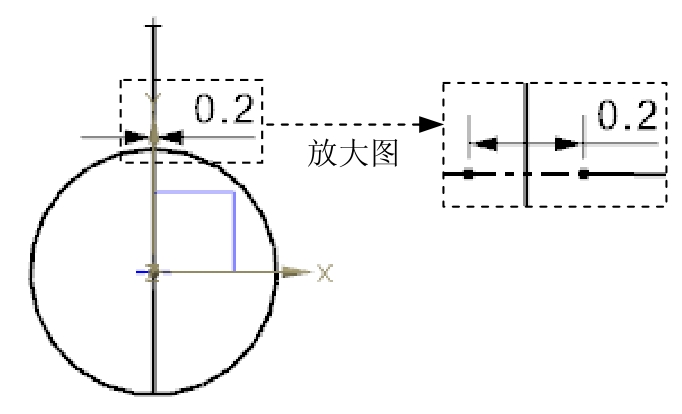

图4.7.4 草图2

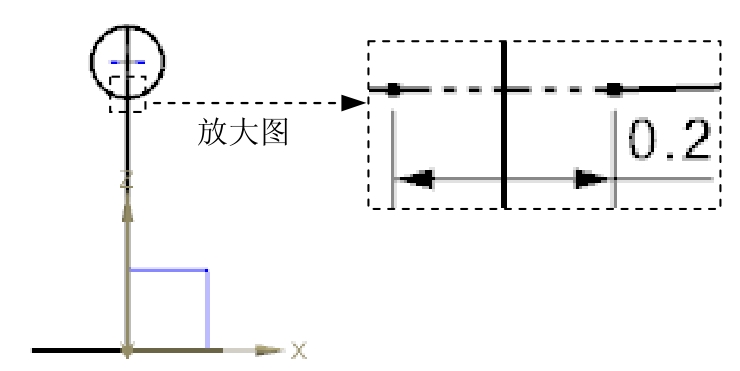

图4.7.5 草图3
Step6. 创建图4.7.6所示的通过曲线组特征1。选择下拉菜单
命令；依次选取草图2和草图3为特征截面，并定义其起始方向，如图4.7.7所示；单击
按钮，完成通过曲线组特征1的创建。
Step7. 创建加厚特征1。选择下拉菜单
命令；选取Step6所创建的曲面为加厚对象，在
区域的
文本框内输入数值1.0；单击
按钮，完成加厚特征1的创建。
Step8. 将模型转换为钣金。在
功能选项卡
区域单击
按钮，进入“NX钣金”设计环境；选择下拉菜单
命令，选取图4.7.8所示的面为基本面；单击
按钮，完成钣金转换操作。

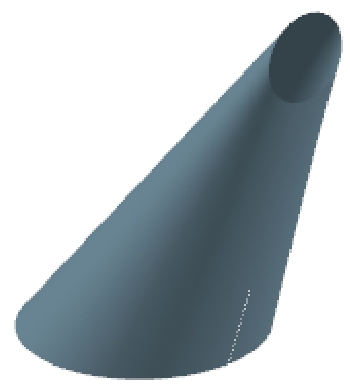

图4.7.6 通过曲线组特征1

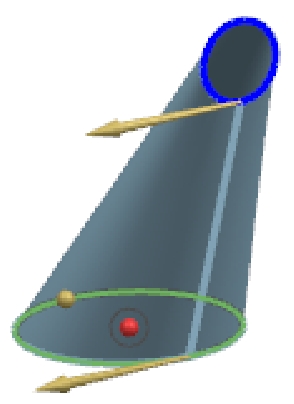

图4.7.7 定义起始方向

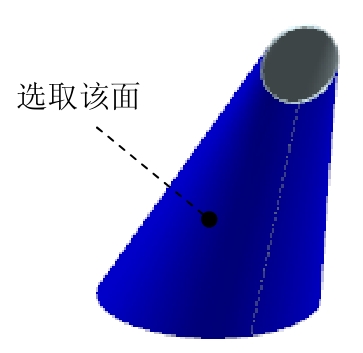

图4.7.8 选取基本面
Step9. 保存钣金件模型。
Task2. 展平上下垂直偏心圆锥台管
创建图4.7.1b所示的展平实体。选择下拉菜单
命令；选取图4.7.8所示的固定面，单击
按钮，完成展平实体的创建；将模型另存为vertical_eccentric_conestand_unfold。
