上平下斜正圆锥台管是由一与圆锥轴线成一定角度的正垂直截面截断正圆锥底部形成的构件。图4.5.1所示分别是其钣金件及展开图，下面介绍其在UG中创建和展开的操作过程。

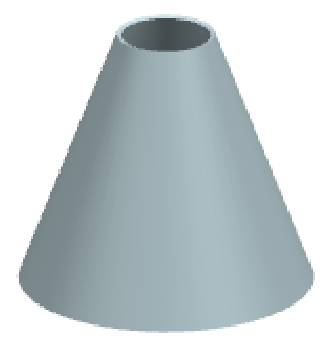

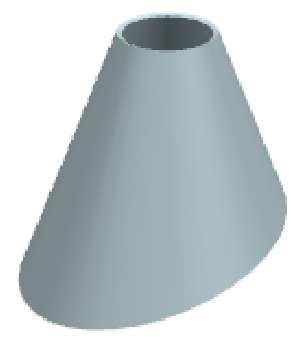

图4.5.1 上平下斜正圆锥台管及其展开图
Task1. 创建上平下斜正圆锥台管
Step1. 新建一个NX钣金模型文件，并命名为up_level_down_bevel_conestand。
Step2. 创建草图1。选取YZ平面为草图平面，绘制图4.5.2所示的草图1。
Step3. 创建图4.5.3所示的基准平面1。选择下拉菜单
命令；在
区域的下拉列表中选择
选项，在
区域的下拉列表中选择
选项；分别选取图4.5.3所示的指定点和XY平面为参考平面；单击
按钮，完成基准平面1的创建。

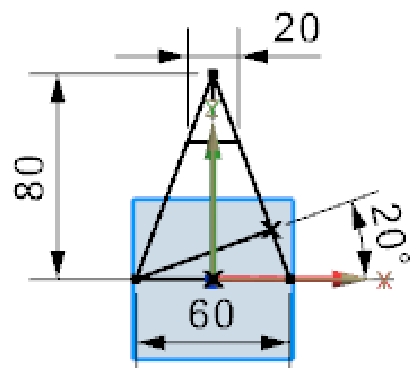

图4.5.2 草图1

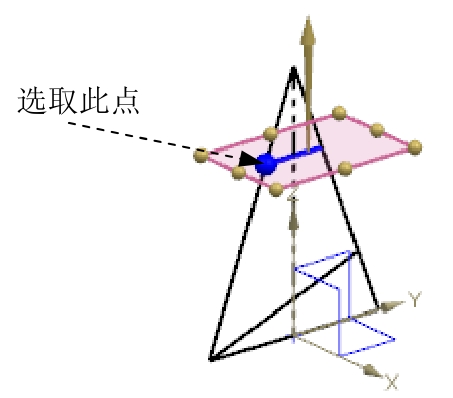

图4.5.3 基准平面1
Step4. 创建草图2。选取XY平面为草图平面，绘制图4.5.4所示的草图2（圆弧经过草图1中底部直线的两个端点）。
Step5. 创建草图3。选取基准平面1为草图平面，绘制图4.5.5所示的草图3（圆弧经过图4.5.3所示的草图点）。
Step6. 创建图4.5.6所示的放样弯边特征1。选择下拉菜单
命令，依次选取草图2和草图3为起始截面和终止截面；单击
文本框右侧的
按钮，在系统弹出的快捷菜单中选择
命令，然后在
文本框中输入数值1.0；单击
按钮，完成放样弯边特征1的创建。

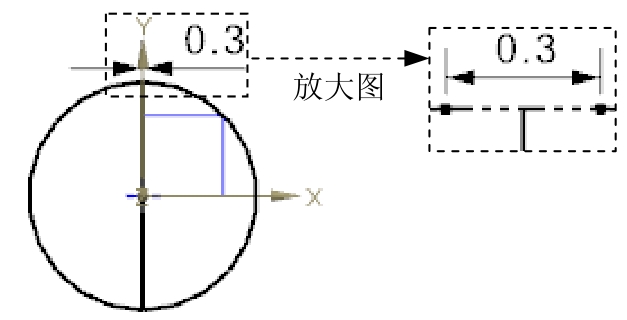

图4.5.4 草图2

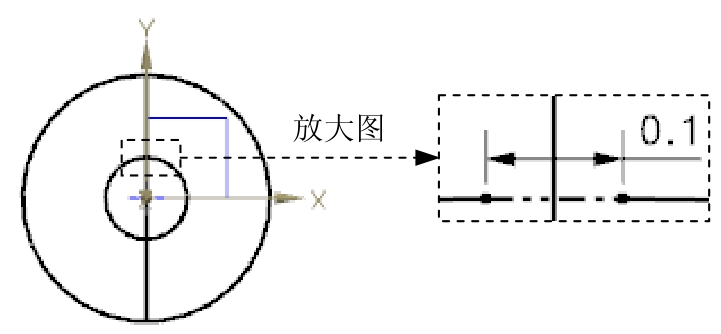

图4.5.5 草图3
图4.5.6 放样弯边特征1
Step7. 创建图4.5.7所示的拉伸特征1。选择下拉菜单
命令；选取YZ平面为草图平面，绘制图4.5.8所示的截面草图（草图中直线与草图1中角度为20°的直线重合）；在“拉伸”对话框的
下拉列表中选择
选项，在
下拉列表中选择
选项；在
区域的
下拉列表中选择
选项；单击
按钮，完成拉伸特征1的创建。
Step8. 保存钣金件模型。
图4.5.7 拉伸特征1
图4.5.8 截面草图
Task2. 展平上平下斜正圆锥台管
创建图4.5.1b所示的展平实体。选择下拉菜单
命令；选取图4.5.9所示的固定面，单击
按钮，完成展平实体的创建；将模型另存为up_level_down_bevel_conestand_unfold。

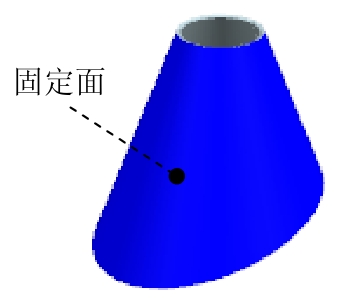

图4.5.9 选取固定面
