4.1 平口正圆锥台管

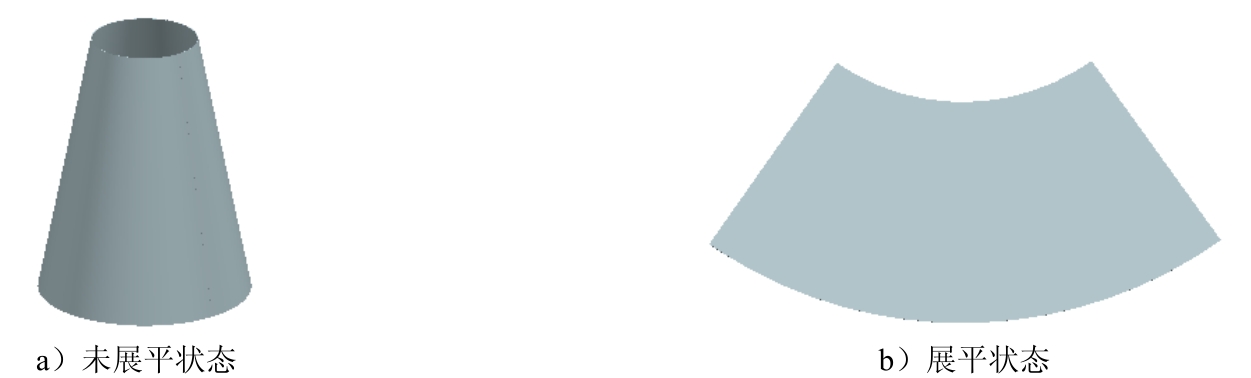

平口正圆锥台管是由两个平行面上大小不等的轴线重合的圆弧放样形成的圆锥连接管。图4.1.1所示分别是其钣金件及展开图，下面介绍其在UG中创建和展开的操作过程。

Task1. 创建平口正圆锥台管

Step1. 新建一个NX钣金模型文件，并命名为level_conestand。

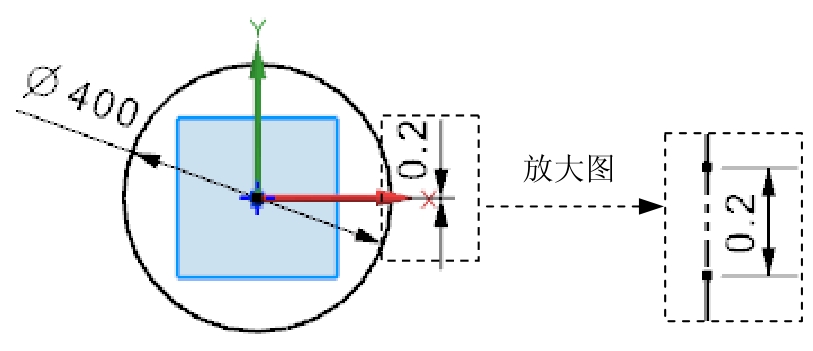

Step2. 创建草图1。选取XY平面为草图平面，绘制图4.1.2所示的草图1。

Step3. 创建基准平面1。选择下拉菜单 命令；在 区域的下拉列表中选择 选项，选取XY平面为参考平面，在 文本框内输入偏移距离值500；单击 按钮，完成基准平面1的创建。

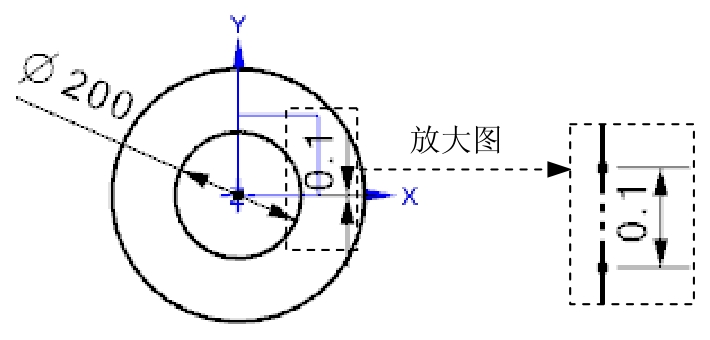

Step4. 创建草图2。选取基准平面1为草图平面，绘制图4.1.3所示的草图2。

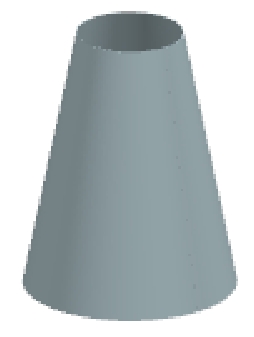

Step5. 创建图4.1.4所示的放样弯边特征1。选择下拉菜单 命令，依次选取草图1和草图2为起始截面和终止截面；单击 文本框右侧的 按钮，在系统弹出的快捷菜单中选择 命令，然后在 文本框中输入数值1.0；单击 按钮，完成放样弯边特征1的创建。

Step6. 保存钣金件模型。

Task2. 展平平口正圆锥台管

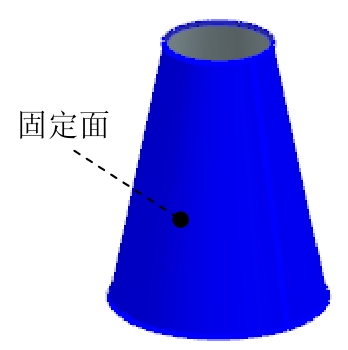

创建图4.1.1b所示的展平实体。选择下拉菜单 命令；选取图4.1.5所示的固定面，单击 按钮，完成展平实体的创建；将模型另存为level_conestand_unfold。
