3.2 斜圆锥

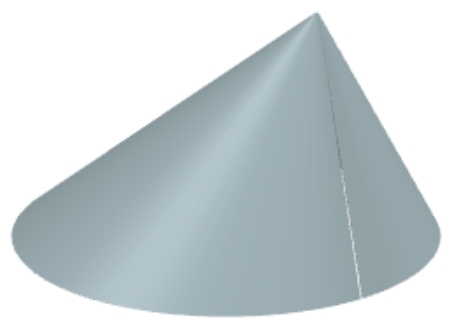

斜圆锥可以看成改变正圆锥轴线与其底平面的角度而发生倾斜的构件，其创建和展开的思路与上述正圆锥相同。下面以图3.2.1所示的模型为例，介绍在UG中创建和展开斜圆锥的一般过程。

Task1. 创建斜圆锥

Step1. 新建一个NX钣金模型文件，命名为bevel_cone。

Step2. 创建基准平面1。选择下拉菜单 命令；在 区域的下拉列表中选择 选项，选取XY平面为参考平面，在 文本框内输入偏移距离值400；单击 按钮，完成基准平面1的创建。

Step3. 创建图3.2.2所示的放样弯边特征1。

（1）选择命令。选择下拉菜单 命令。

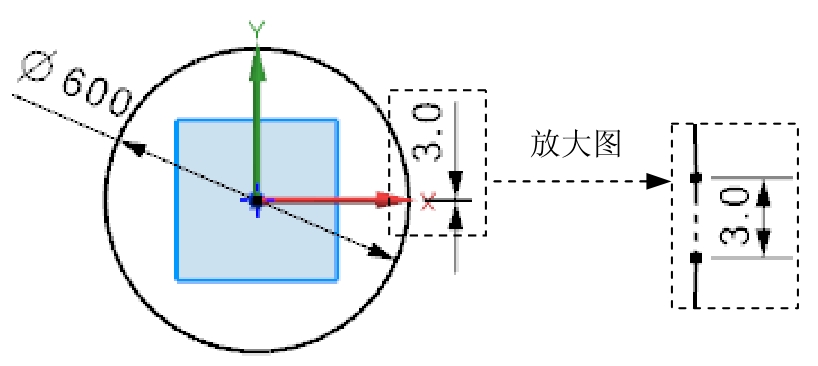

（2）定义起始截面。选取XY平面为草图平面，绘制图3.2.3所示的截面草图。

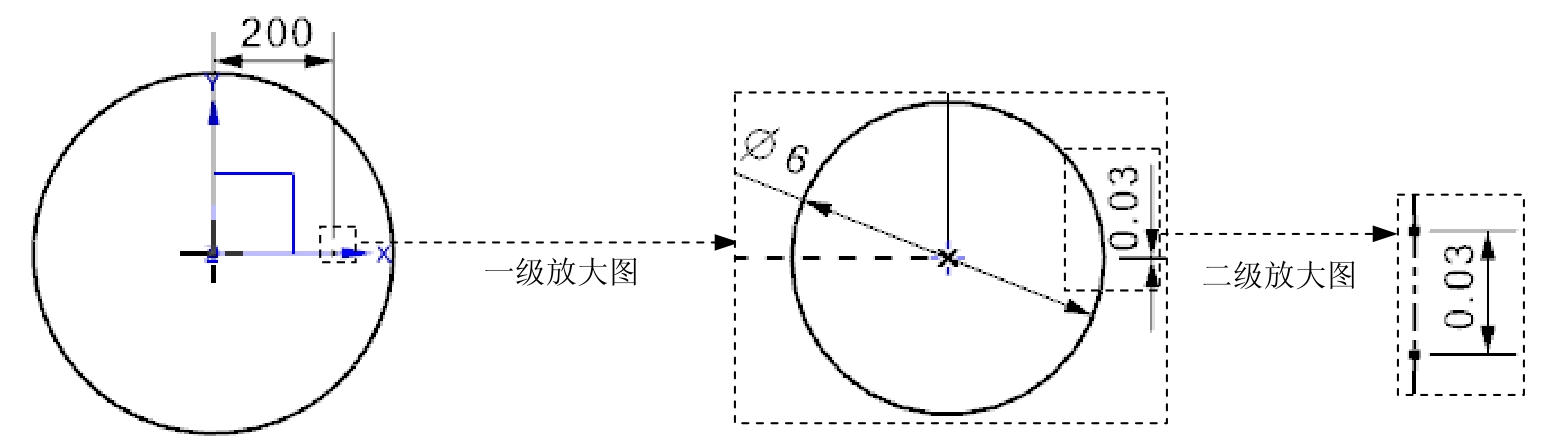

（3）定义终止截面。选取基准平面1为草图平面，绘制图3.2.4所示的截面草图。

（4）定义厚度。在 区域中单击“反向”按钮 调整厚度方向，单击 文本框右侧的 按钮，在系统弹出的快捷菜单中选择 命令，然后在 文本框中输入数值1.0。

（5）单击 按钮，完成放样弯边特征1的创建。

Step4. 保存钣金件模型。

Task2. 展平斜圆锥

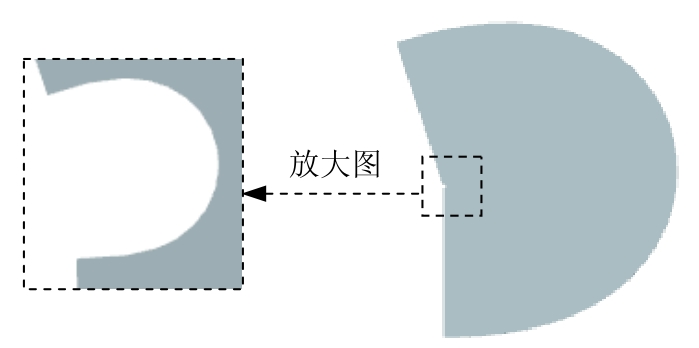

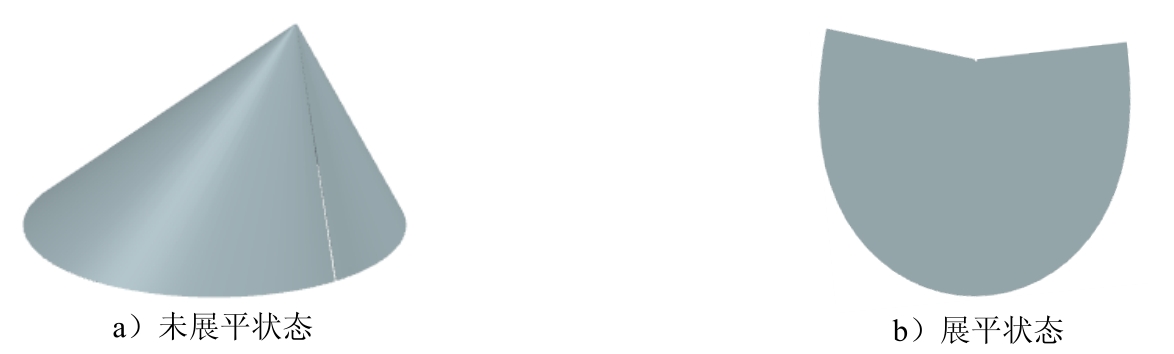

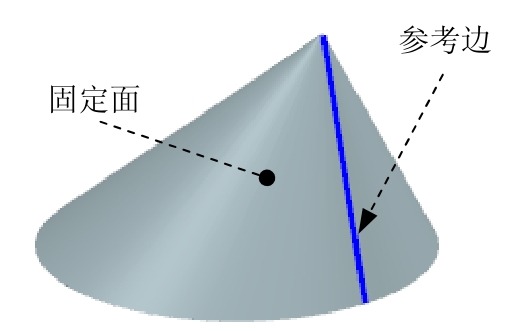

Step1. 创建图3.2.5所示的展平实体。选择下拉菜单 命令；选取图3.2.6所示的固定面，然后选取图3.2.6所示的模型边线为方位参考；单击 按钮，完成展平实体的创建。

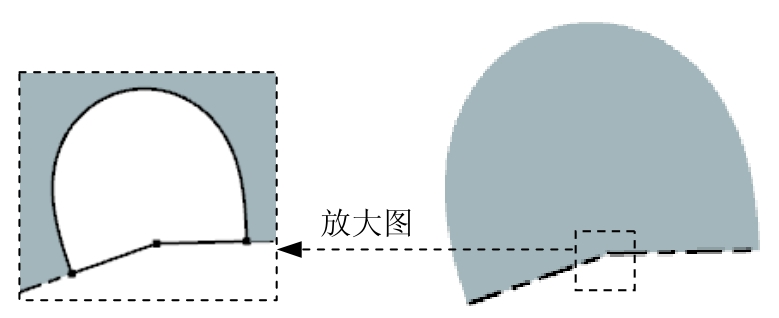

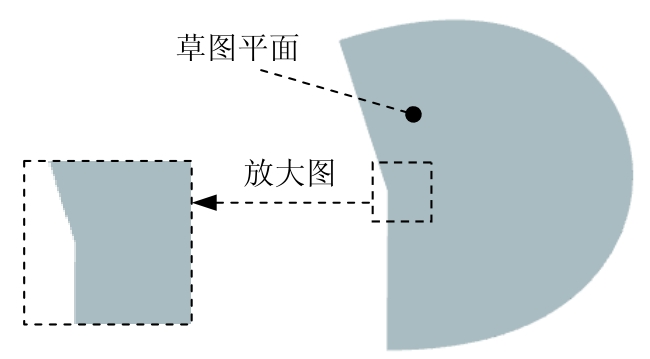

Step2. 创建图3.2.7所示的拉伸特征1。选择下拉菜单 命令；单击 按钮，选取图3.2.7所示的模型表面为草图平面，绘制图3.2.8所示的截面草图；在 区域中单击“反向”按钮 ；在 下拉列表中选择 选项，并在其下的 文本框中输入数值0；在 下拉列表中选择 选项，并在其下的 文本框中输入数值1；在 下拉列表中选择 选项；单击 按钮，完成拉伸特征1的创建。

Step3. 保存展开钣金件模型，命名为bevel_cone_unfold。
