偏心椭圆柱管是由两个平行面上相互错开的、形状大小相同的椭圆放样形成的构件。下面以图2.6.1所示的模型为例,介绍在UG中创建和展开偏心椭圆柱管的一般过程。

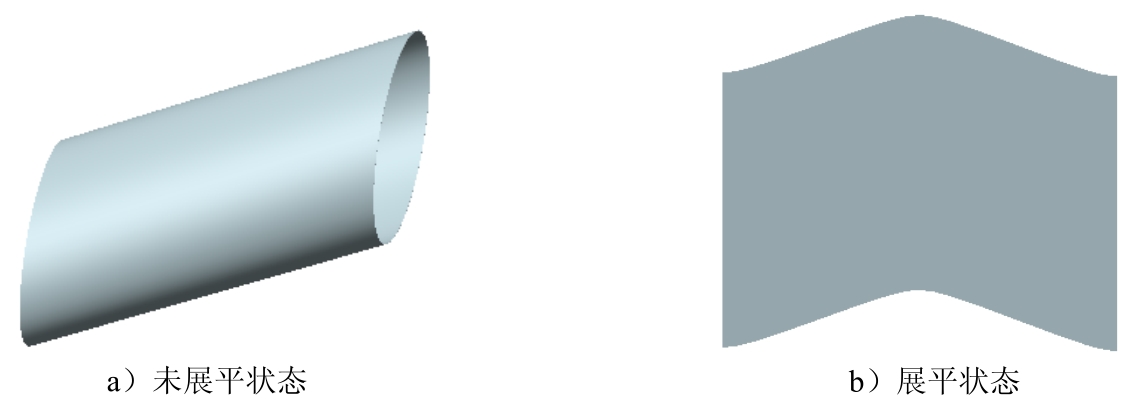

图2.6.1 偏心椭圆柱管及其展开图样
Task1. 创建偏心椭圆柱管
Step1. 新建一个NX钣金模型文件,命名为eccentric_ellipse_pipe。
Step2. 创建基准平面1。选择下拉菜单
命令;在
区域的下拉列表中选择
选项,选取XY平面为参考平面,在
文本框内输入偏移距离值600;单击
按钮,完成基准平面1的创建。
Step3. 创建图2.6.2所示的放样弯边特征1。
(1)选择命令。选择下拉菜单
命令,系统弹出“放样弯边”对话框。
(2)定义起始截面。选取XY平面为草图平面,绘制图2.6.3所示的截面草图。

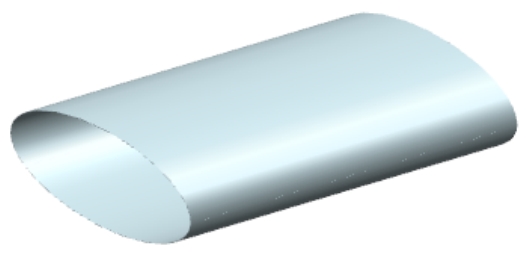

图2.6.2 放样弯边特征1

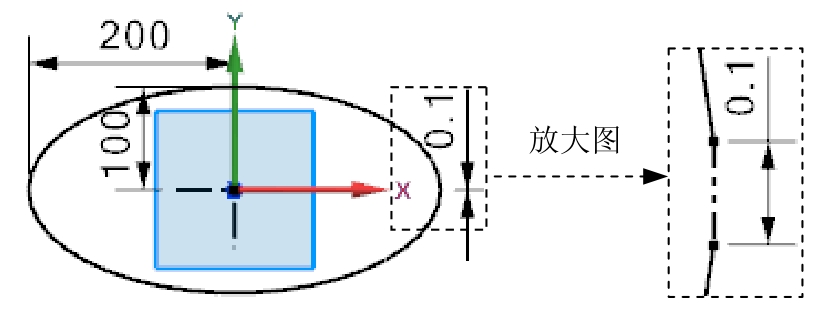

图2.6.3 起始截面草图
(3)定义终止截面。选取基准平面1为草图平面,绘制图2.6.4所示的截面草图。
(4)定义厚度。在
区域中单击“反向”按钮
调整厚度方向,单击
文本框右侧的
按钮,在系统弹出的快捷菜单中选择
命令,然后在
文本框中输入数值1.0。
(5)单击
按钮,完成放样弯边特征1的创建。
Step4. 保存钣金件模型。
Task2. 展平偏心椭圆柱管
创建图2.6.1b所示的展平实体。选择下拉菜单
命令;选取图2.6.5所示的固定面,然后选取图2.6.5所示的模型边线为方位参考;单击
按钮,完成展平实体的创建;将模型另存为eccentric_ellipse_pipe_unfold。

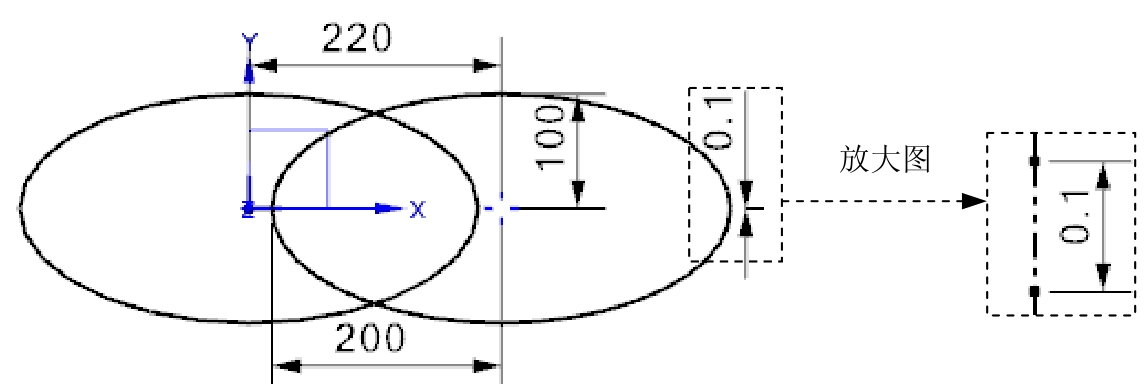

图2.6.4 终止截面草图

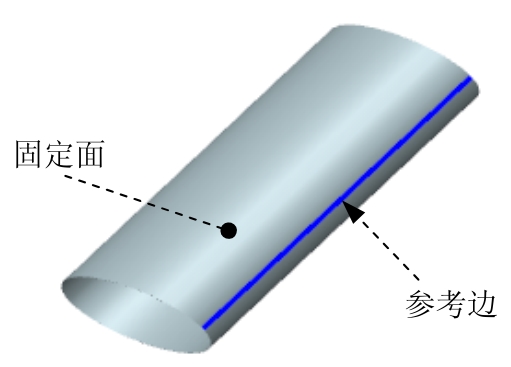

图2.6.5 选取固定面和参考边
