2.5 斜截椭圆柱管

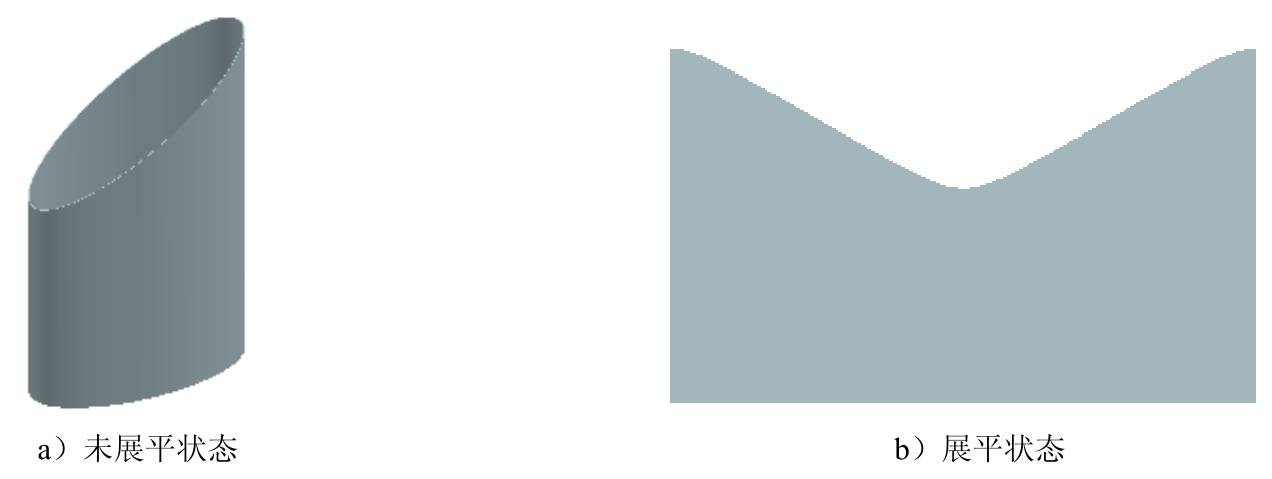

斜截椭圆柱管与斜截圆柱管类似，是由一与其轴线成一定角度的正垂面截断椭圆柱管形成的构件。下面以图2.5.1所示的模型为例，介绍在UG中创建和展开斜截椭圆柱管的一般过程。

Task1. 创建斜截椭圆柱管

Step1. 新建一个NX钣金模型文件，命名为bevel_ellipse_pipe。

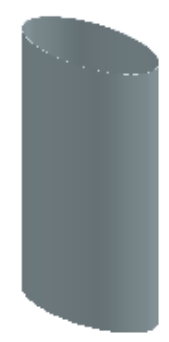

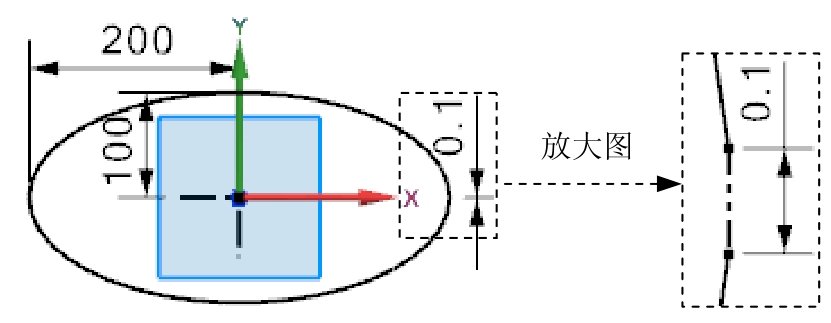

Step2. 创建图2.5.2所示的轮廓弯边特征1。选择下拉菜单 命令；选取XY平面为草图平面，绘制图2.5.3所示的截面草图；在 区域中单击“反向”按钮 调整厚度方向，单击 文本框右侧的 按钮，在系统弹出的快捷菜单中选择 命令，然后在 文本框中输入数值1.5；在 下拉列表中选择 选项，在 文本框中输入数值600.0；单击 按钮，完成轮廓弯边特征1的创建。

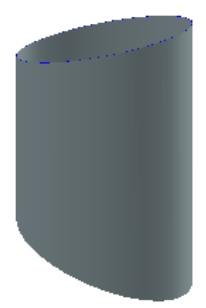

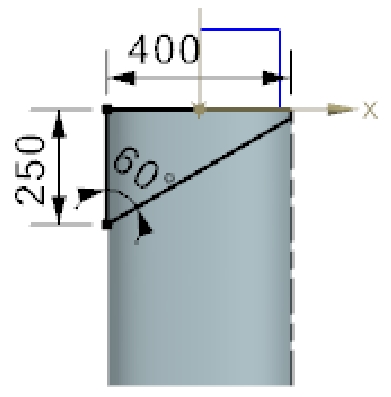

Step3. 创建图2.5.4所示的拉伸特征1。选择下拉菜单 命令；选取ZX平面为草图平面，绘制图2.5.5所示的截面草图；在“拉伸”对话框的 下拉列表中选择 选项，在 下拉列表中选择 选项；在 区域的 下拉列表中选择 选项；单击 按钮，完成拉伸特征1的创建。

Step4. 保存钣金件模型。

Task2. 展平斜截椭圆柱管

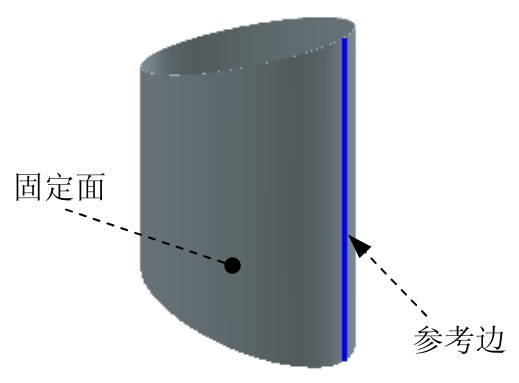

创建图2.5.1b所示的展平实体。选择下拉菜单 命令；选取图2.5.6所示的固定面，然后选取图2.5.6所示的模型边线为方位参考；单击 按钮，完成展平实体的创建；将模型另存为bevel_ellipse_pipe_unfold。
