2.2 斜截圆柱管

斜截圆柱管是普通圆柱管的上端被一个与其轴线成角度的正垂面截断而形成的构件。下面以图2.2.1所示的模型为例,介绍在UG中创建和展开斜截圆柱管的一般过程。

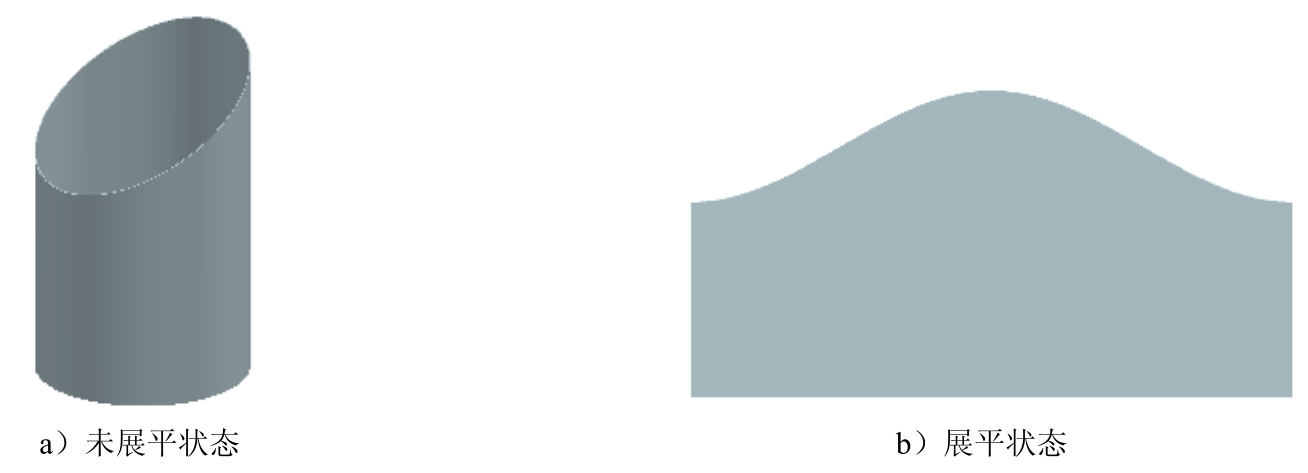

图2.2.1 斜截圆柱管及其展开图样

Task1. 创建斜截圆柱管

Step1. 新建一个NX钣金模型文件,命名为bevel_cylinder_pipe。

Step2. 创建图2.2.2所示的轮廓弯边特征1。选择下拉菜单 命令;选取XY平面为草图平面,绘制图2.2.3所示的截面草图;在 区域中单击“反向”按钮 调整厚度方向,单击 文本框右侧的 按钮,在系统弹出的快捷菜单中选择 命令,然后在 文本框中输入数值1.5;在 下拉列表中选择 选项,在 文本框中输入数值500.0;单击 按钮,完成轮廓弯边特征1的创建。

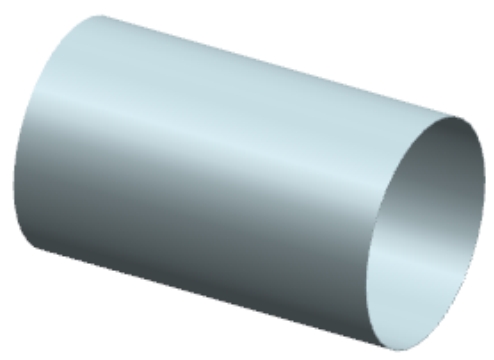

图2.2.2 轮廓弯边特征1

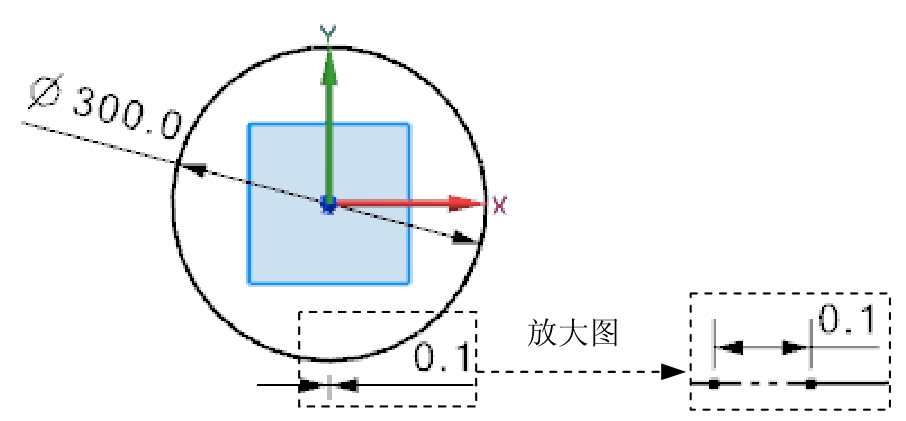

图2.2.3 截面草图

Step3. 创建图2.2.4所示的拉伸特征1。选择下拉菜单 命令;选取YZ平面为草图平面,绘制图2.2.5所示的截面草图;在“拉伸”对话框的 下拉列表中选择 选项,在 下拉列表中选择 选项,在 区域的 下拉列表中选择 选项;单击 按钮,完成拉伸特征1的创建。

Step4. 保存钣金件模型。

Task2. 展平斜截圆柱管

创建图2.2.1b所示的展平实体。选择下拉菜单 命令;选取图2.2.6所示的固定面,并选取图2.2.6所示的模型边线为方位参考;单击 按钮,完成展平实体的创建;将模型另存为bevel_cylinder_pipe_unfold。

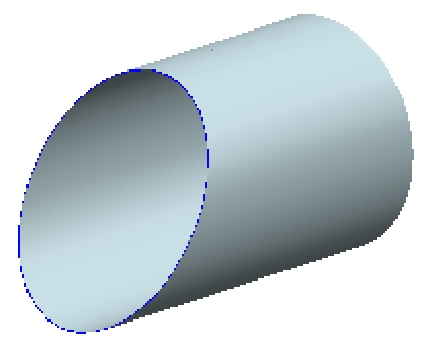

图2.2.4 拉伸特征1

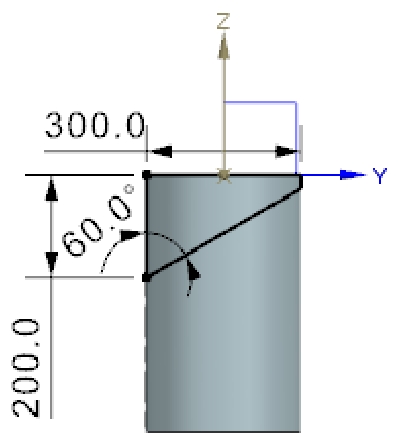

图2.2.5 截面草图

图2.2.6 选取固定面和参考边 QQ0MC4m63Ger42vpV7rKP1ujMnvNBA8+5vjne5IeL/zDhckVC6Pelzz55+EDN7bF
