情境导入

光环板是一块可无线联网的单板计算机，内置Wi-Fi模块和扬声器，配套上手简单且功能强大的慧编程软件，能够轻松实现物联网和AI语音识别等创作。它还搭载了丰富的电子模块，如可编程彩色LED、运动传感器、触摸传感器等。配套的慧编程软件，支持积木式编程和一键转Python文本编程，帮助您更好地编程学习和创作。

我们的计划

一、学习目标

1. 我会下载和安装慧编程软件。

2. 我会添加光环板硬件。

3. 我会将光环板连接到计算机并上传可执行的程序。

二、项目准备

器材准备：光环板、数据线。

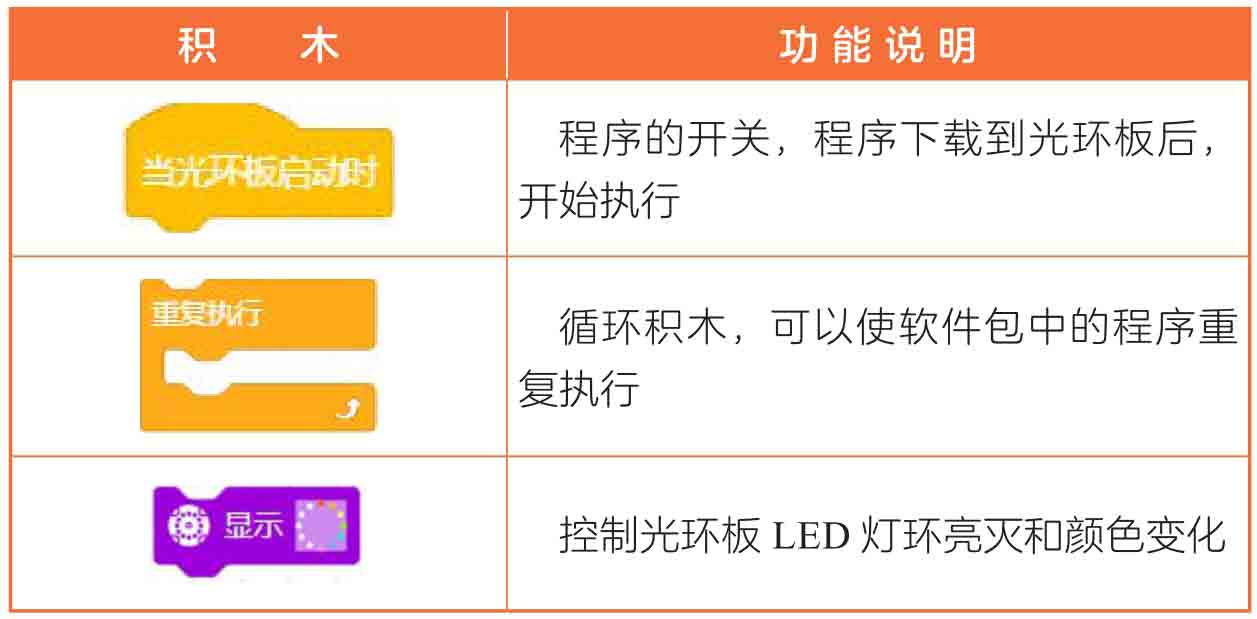

软件模块：同学们，在开始制作之前我们一起来了解光环板需要用到的积木（如表1-1所示）。

我们的探究

一、认识光环板

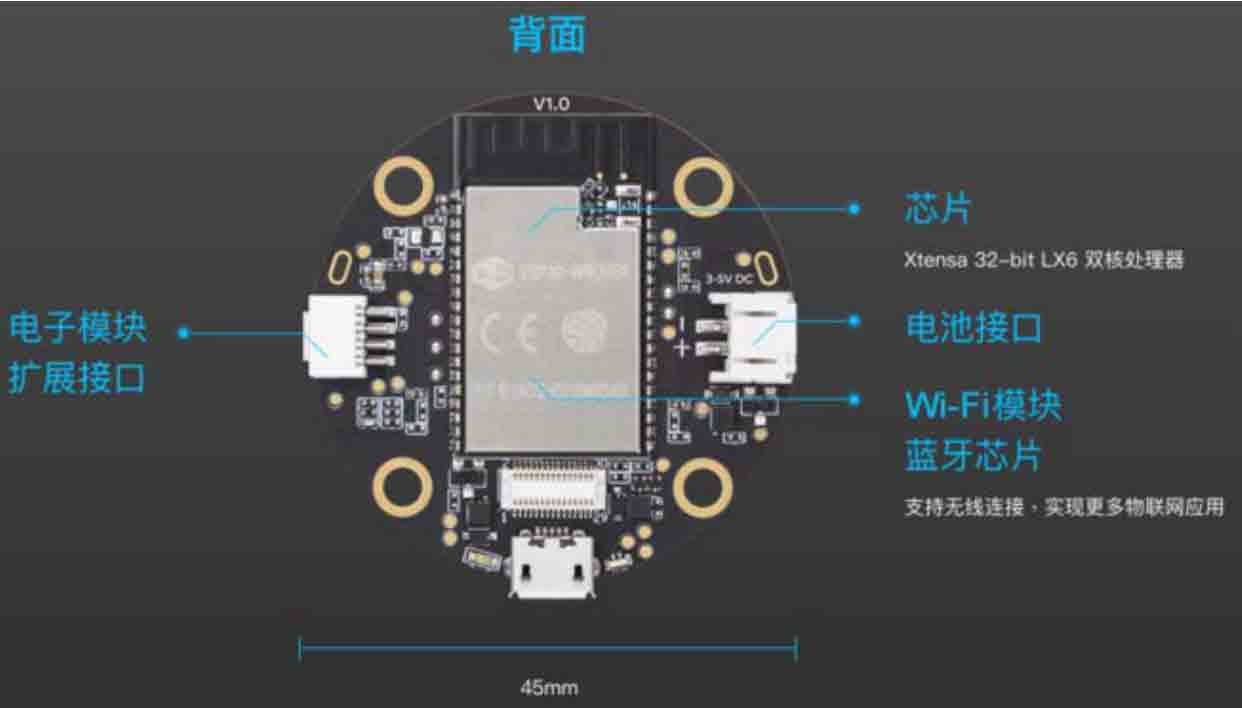

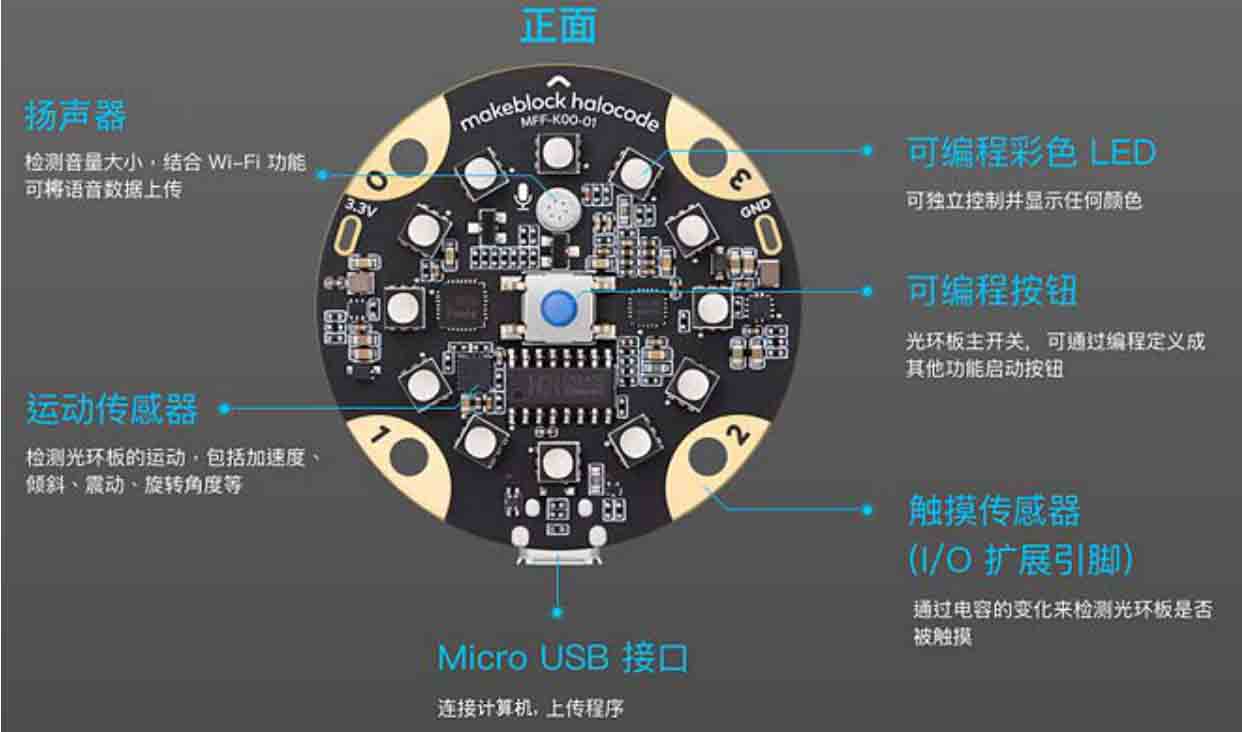

光环板是一款内置无线联网功能的单板计算机，小巧的机身拥有丰富的电子模块，专为编程教育而设计。它搭载4MB的内存和Xtensa 32-bit LX6双核处理器，拥有强劲的计算处理能力；它使用简单，搭配慧编程软件，令编程学习轻松、快乐；它带来了更丰富多元的物联网应用与编程体验，让每个人都能轻松实现有趣的电子创作。光环板正面和背面如图1-1和图1-2所示。

光环板载有扬声器模块，结合慧编程集成的微软认知服务，能轻松实现AI语音识别。在直径只有45mm的电路板上集成多种传感器，这些传感器就是光环板的“感官”，光环板可以通过它们感受环境变化，然后在程序的指挥下作出反应。

二、认识慧编程软件

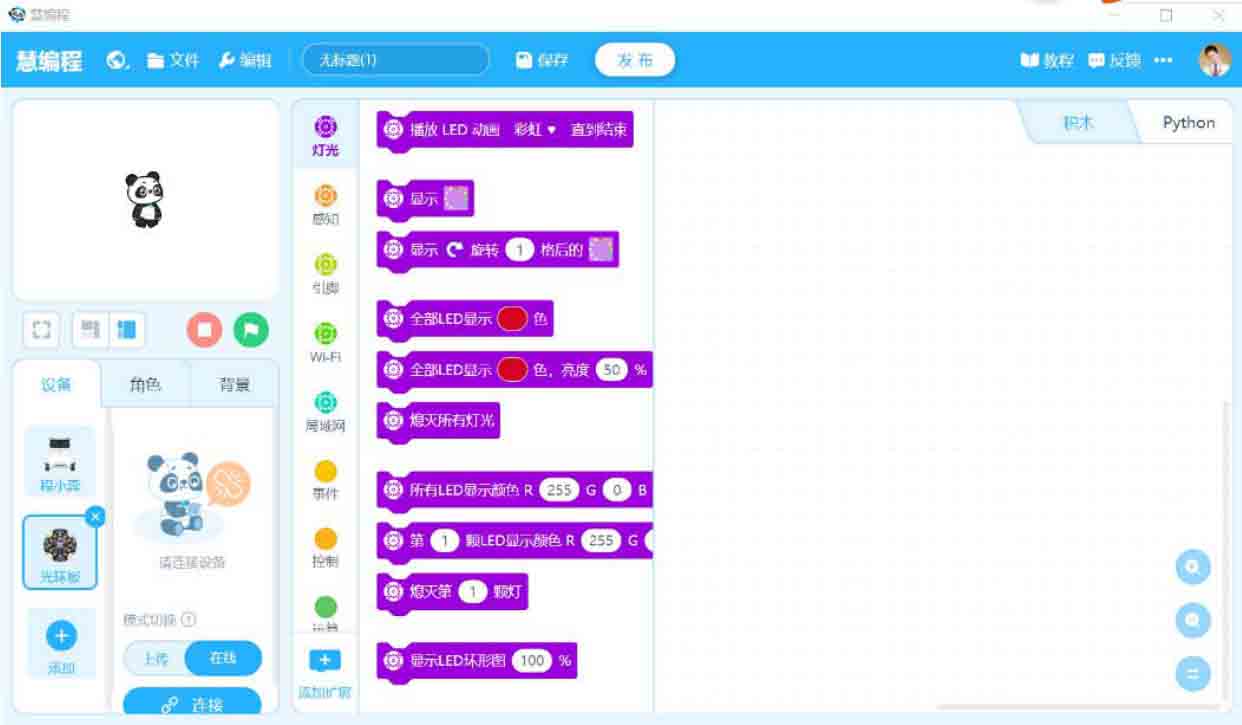

“慧编程”基于Scratch 3.0开发，如图1-3所示，它支持积木式编程和一键转换代码编程，每一类模块的积木颜色相同，无论大家是否有一定的Scratch编程基础，在我们的引导下都会非常快地学会使用慧编程。光环板专为编程学习而设计，搭配慧编程软件，只需拖曳积木式指令模块，即可实现编程操作，编程就像搭积木一样简单直观。如果你的计算机上还没有安装慧编程软件，请到http://www.mblock.cc/zh-cn/download/网址去下载和计算机匹配的mBlock 5桌面端版本，并安装。

三、将光环板连接到计算机

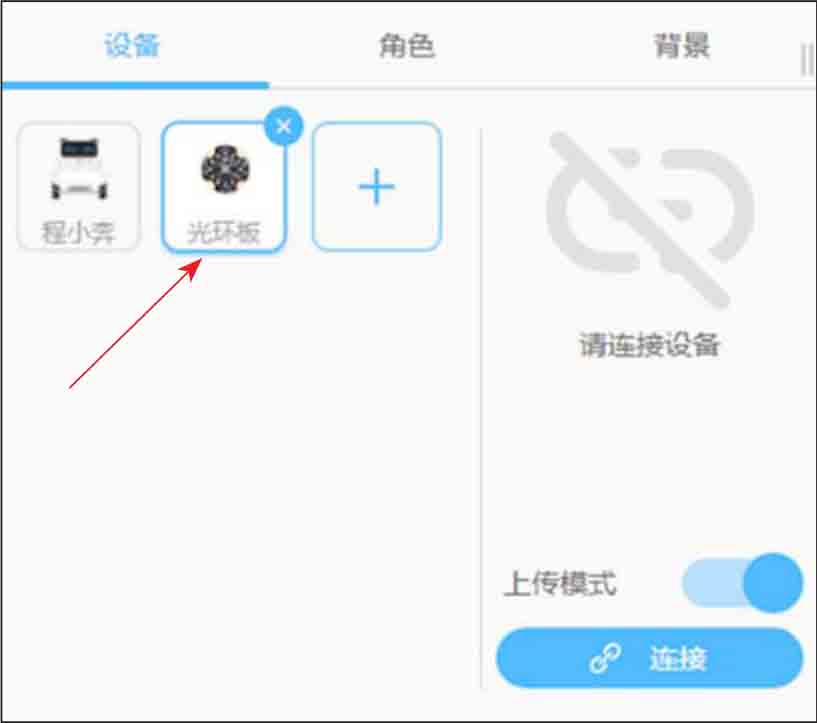

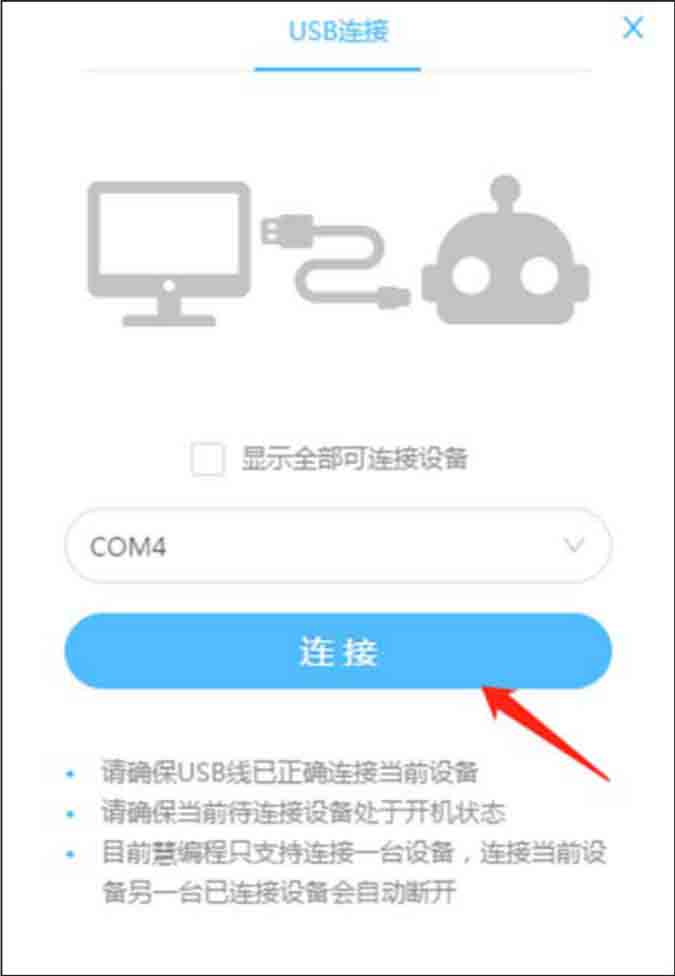

首先在慧编程软件中添加光环板，选择“设备”标签（见图1-4），单击“＋”号，在弹出的设备库中选择“光环板”，单击“确定”按钮。如果在编程界面中看到光环板图标，就表示添加成功。使用USB数据线将光环板连接到计算机USB接口，单击图1-5所示的“连接”按钮。

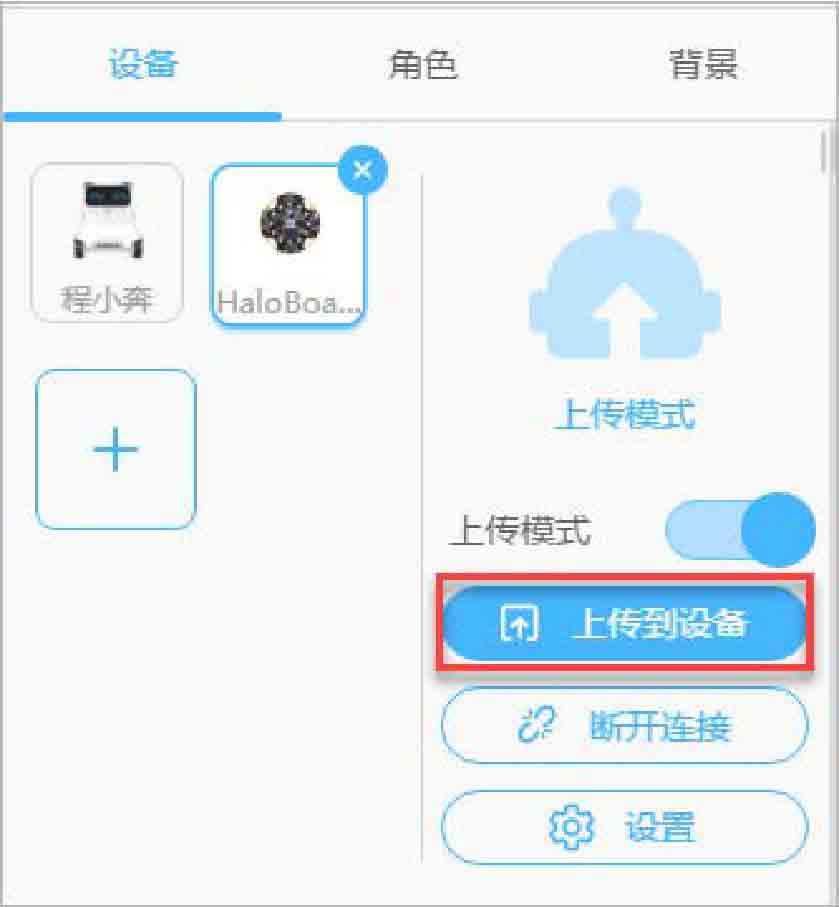

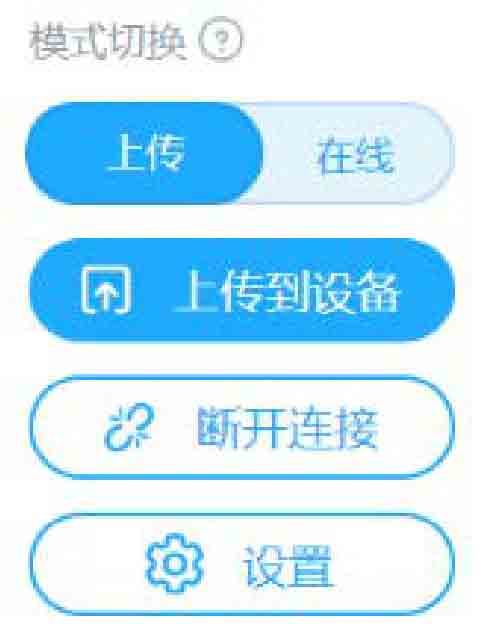

光环板连接到计算机以后有两种工作模式：在线模式和上传模式（见图1-6和图1-7）。在线模式方便调试程序片段，光环板可以通过广播和变量与计算机互动。上传模式可以将程序上传到设备，通电情况下断开连接后程序依然可以在设备中运行。两种模式的切换通过单击“上传”“在线”两个按钮来切换。在上传模式中单击“上传到设备”按钮，可以把编好的程序传到光环板中。

四、程序编写

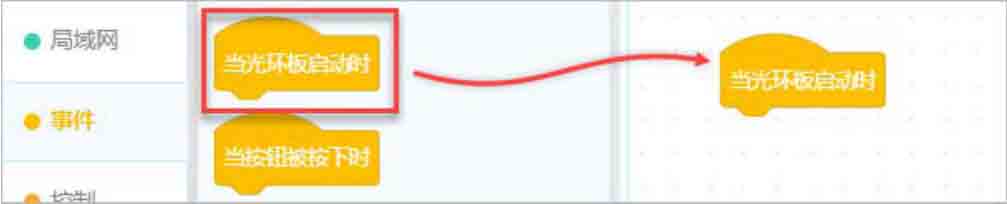

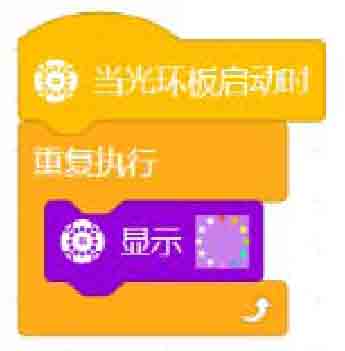

（1）在慧编程积木界面中，从“事件”类积木中拖取一个“当光环板启动时”积木（见图1-8），该积木是程序的开关，程序下载到光环板后，由此开始执行。

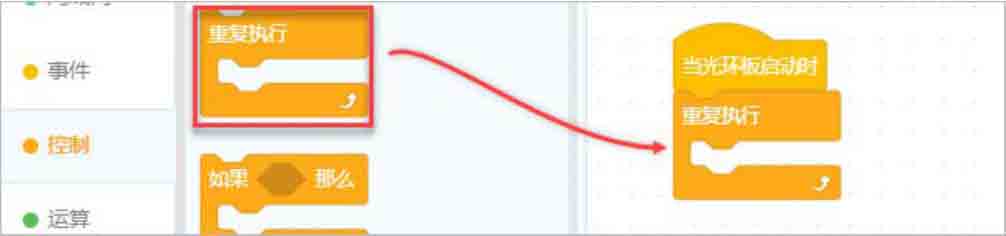

（2）从“控制”类积木中拖取一个“重复执行”积木（见图1-9）。

（3）从“灯光”类积木中拖取一个“显示”积木放到“重复执行”中（见图1-10）。

（4）单击“上传到设备”按钮，将程序上传到光环板，观察光环板LED环形灯的变化。

我们的分享

（1）创客的精神在于分享，请同学们在班上展示、分享自己的作品，说一说你对该作品最满意的部分。

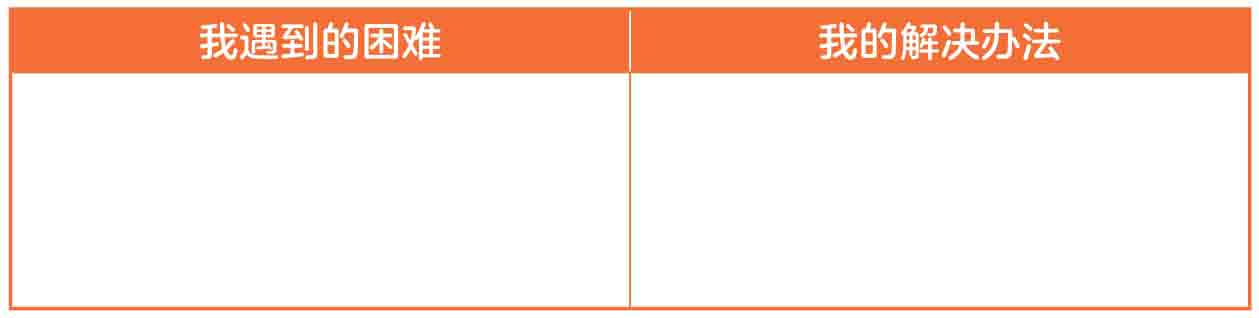

（2）在完成作品的过程中你们小组遇到了哪些问题？你们是如何解决的？请将分享及时记录下来并填入表1-2中。

（3）课后把做好的程序拍下来，发布在教育云平台个人空间，相信一定可以得到很多人的点赞。

我们的评价

（1）通过本节课的学习，我有一些收获：

①我知道光环板有很多功能，如语音识别、音量检测。

②____________________________________________。

③____________________________________________。

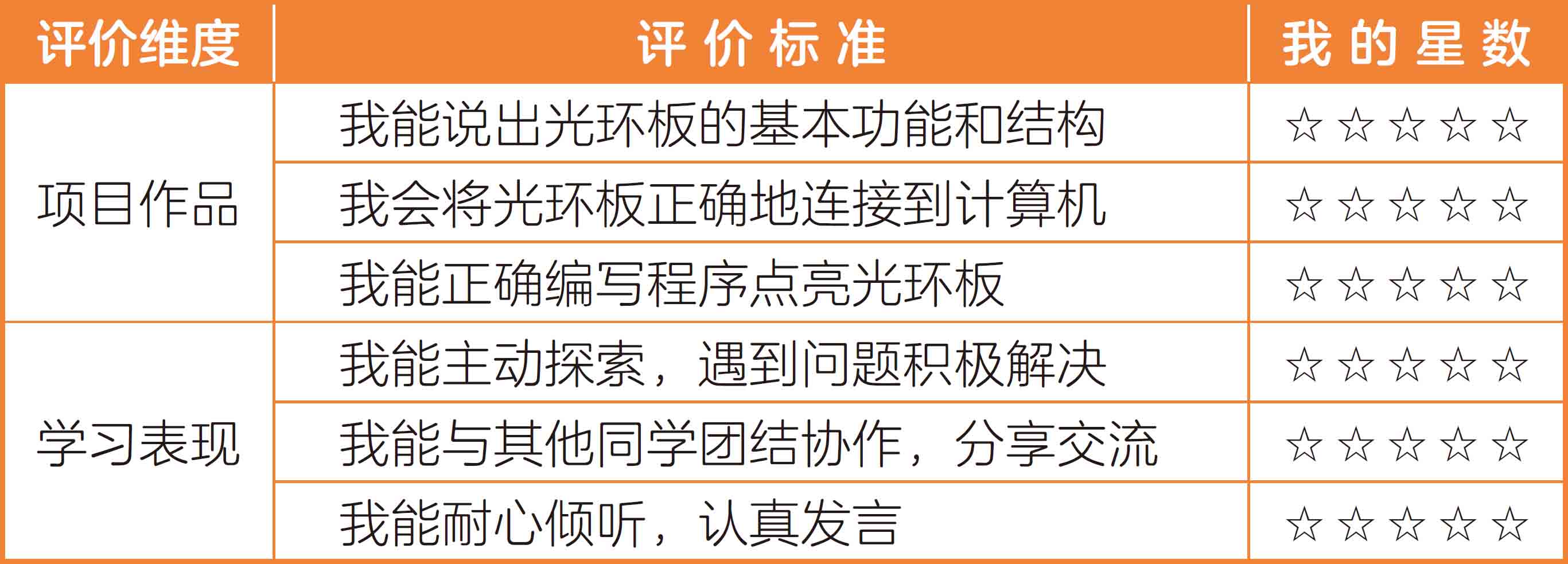

（2）同学们，请拿出你们的画笔，在表1-3中填涂自己的评价等级。其中，五颗星表示卓越；四颗星表示优秀；三颗星表示良好；两颗星表示一般；一颗星表示继续努力。
