1.2 电工电路的连接关系

1.2.1 电路串联

如果电路中两个或多个负载的首、尾相连，则称负载的连接关系为串联，电路为串联电路。

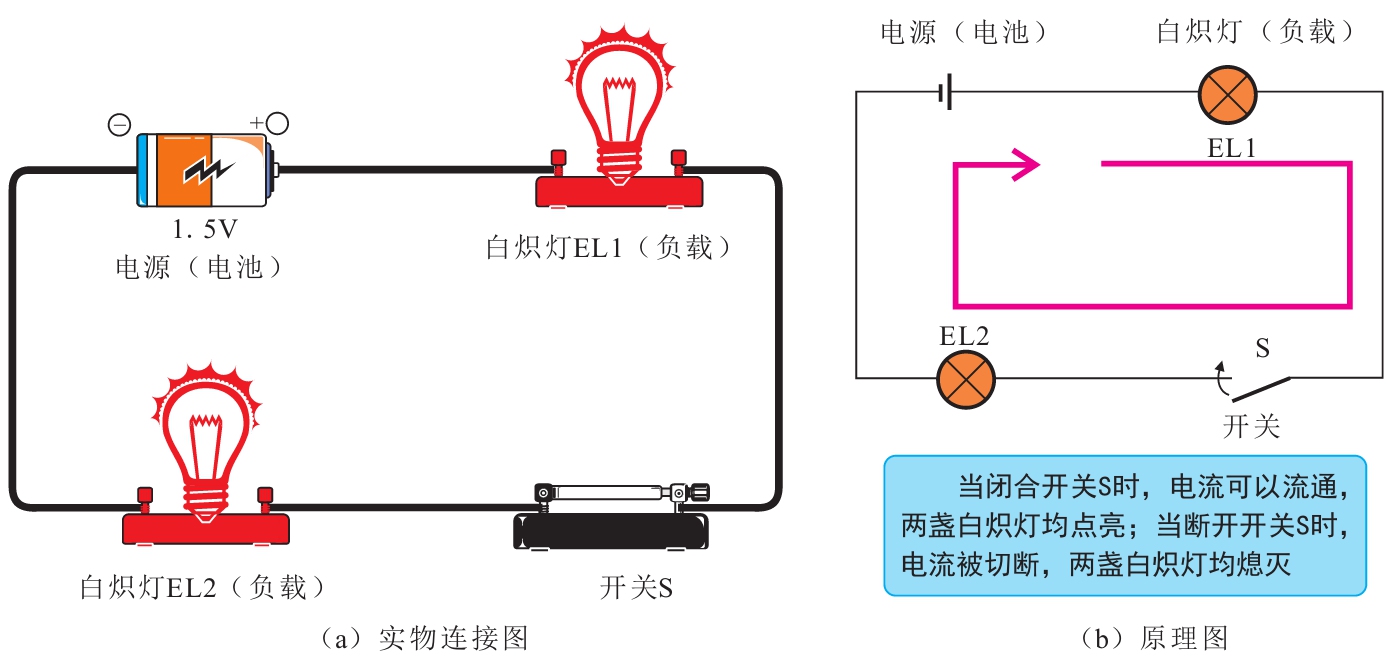

图1-6为串联电路的实物连接图及原理图。

在串联电路中，流过每个负载的电流均相同，每个负载将分享电源电压，如图1-7所示。

划重点

在串联电路中，每个负载上的电压之和等于电源电压，即

U _总 = U ₁ + U ₂ + U ₃ +…+ U _n

每个负载上的电流均相同，即

I _总 = I ₁ = I ₂ = I ₃ =…= I _n

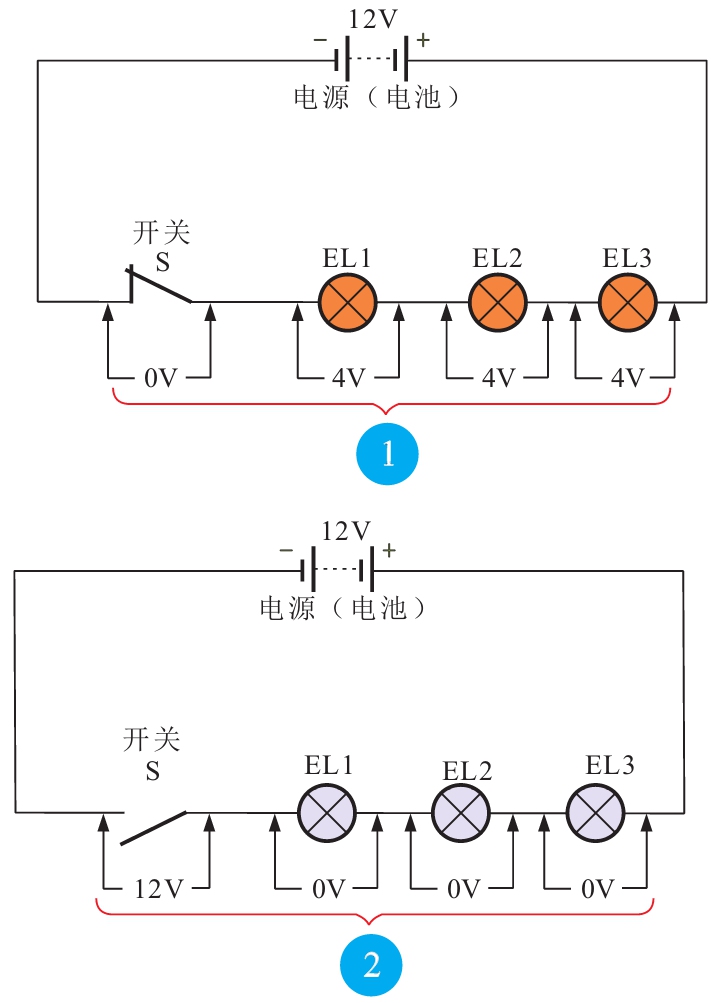

1 闭合开关S，串联电路形成回路，EL1、EL2、EL3均点亮。

2 断开开关S，串联电路处于断开状态，EL1、EL2、EL3均熄灭。

1.2.2 电路并联

若电路中两个或两个以上负载的两端均与电源两端相连，则称负载的连接关系为并联，电路为并联电路。

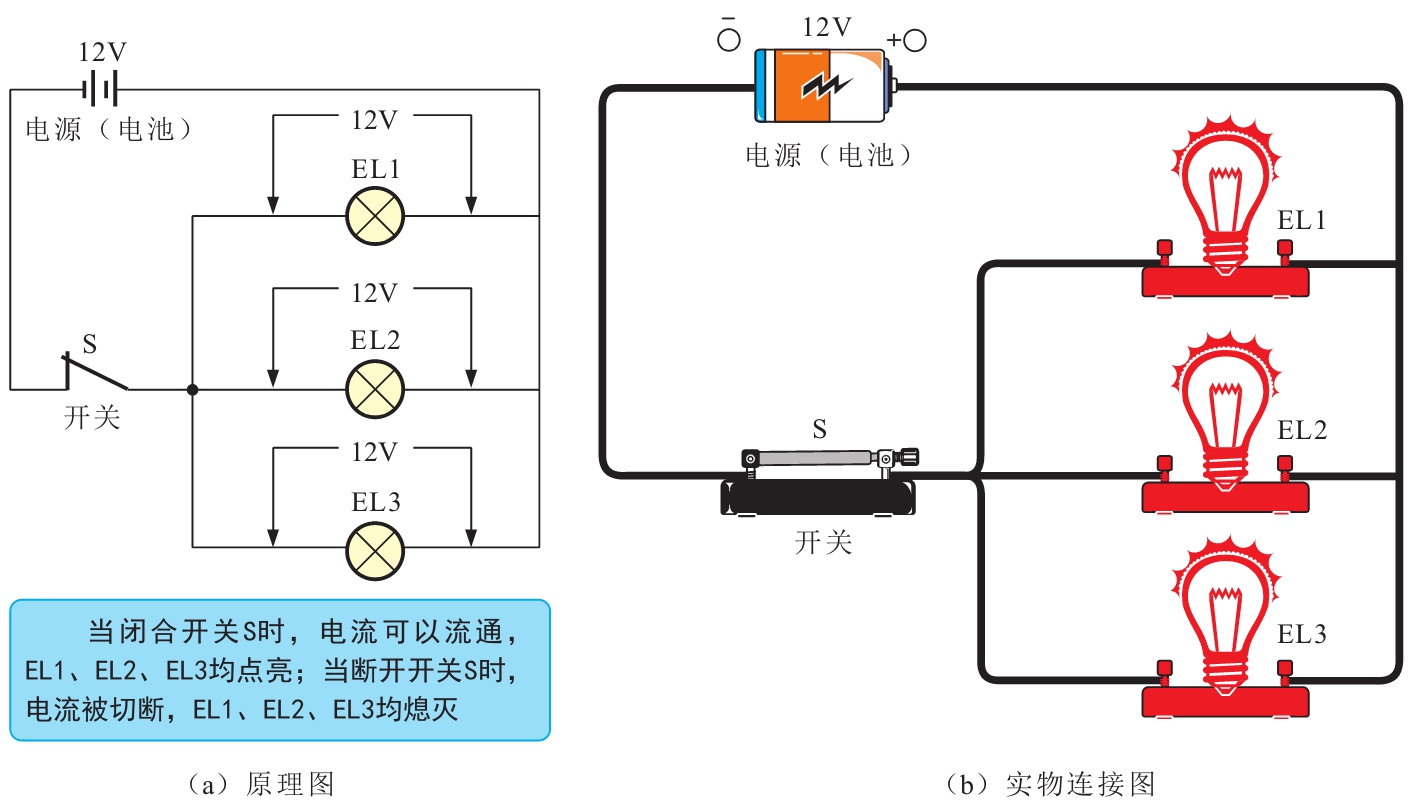

图1-8为并联电路的实物连接图及原理图。

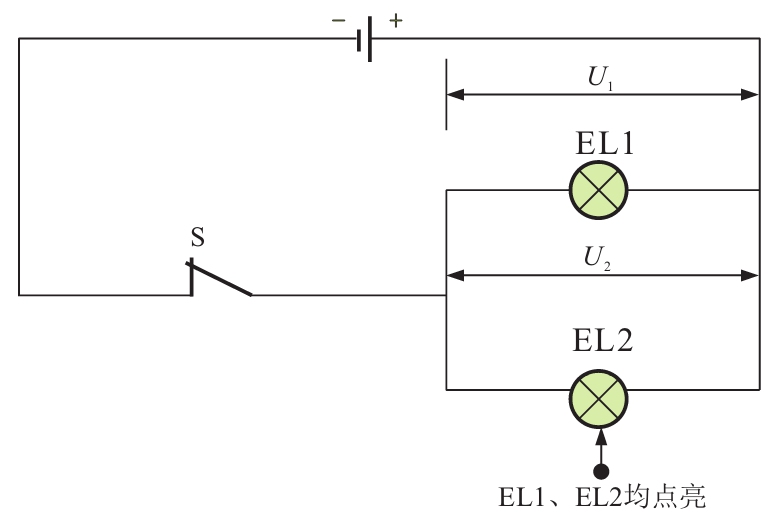

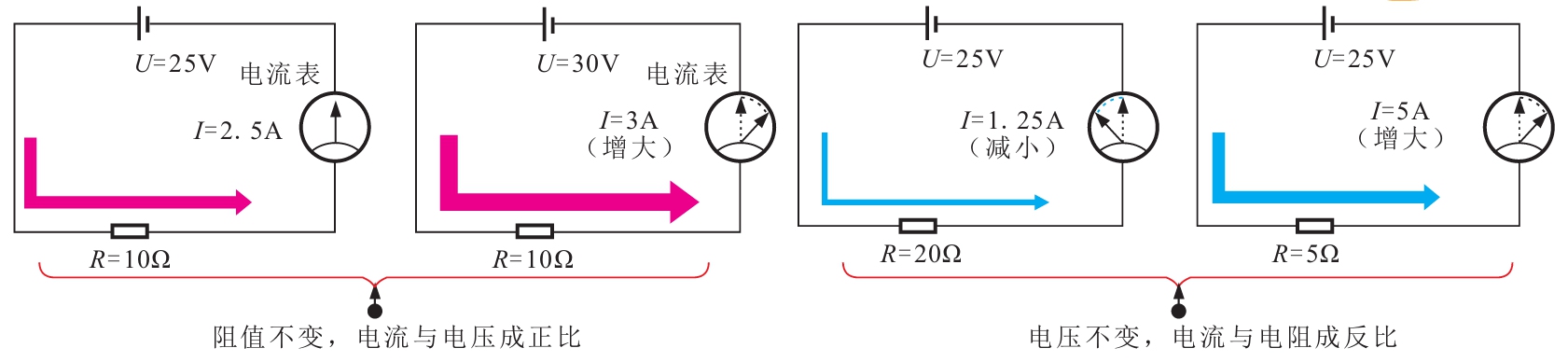

在并联电路中，每个负载流过的电流因阻值不同而不同，阻值越大，流经负载的电流越小。图1-9为并联电路的电压分配。

划重点

在并联电路中，每个负载上的电压均等于电源电压，即 U _总 = U ₁ = U ₂ = U ₃ =…= U _n 。

各个负载上的电流之和等于电路总电流，即 I _总 = I ₁ + I ₂ + I ₃ +…+ I _n 。

划重点

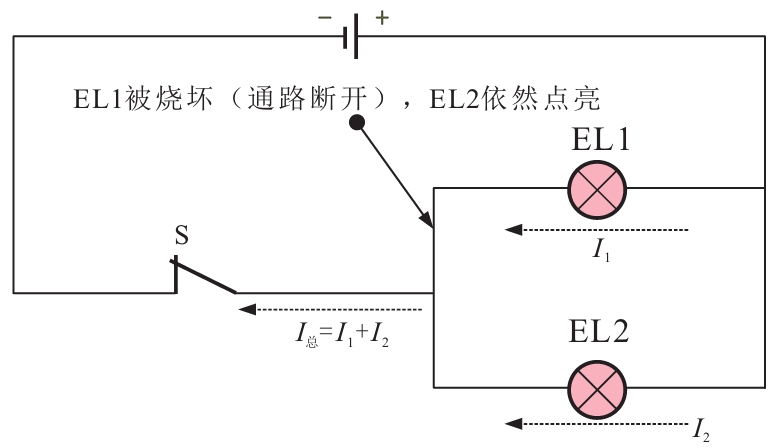

在并联电路中，每个负载相对于其他负载都是独立的，有多少个负载就有多少条电流通路。

由于两盏白炽灯并联，有两条电流通路，当其中一盏白炽灯被烧坏时，其电流通路断开，另一条电流通路是独立的，不会受到影响，因此另一盏白炽灯依然点亮。

1.2.3 电路混联

如果电路中的负载有串联连接和并联连接，则称负载的连接关系为混联，电路为混联电路。

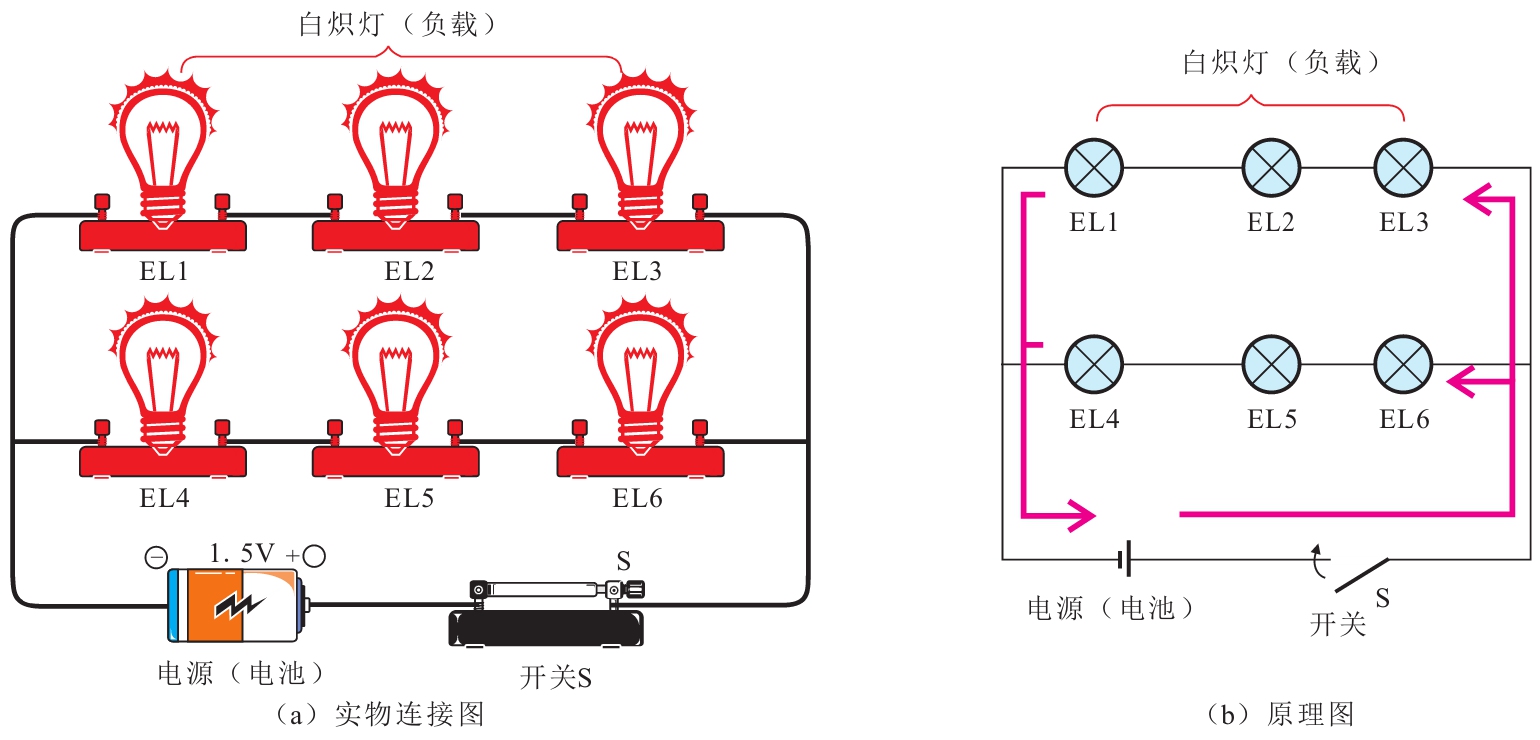

图1-10为混联电路的实物连接图及原理图。
